Dlaczego grafit jest pokryty węglikiem krzemu do epitaksji półprzewodników?

W epitaksji półprzewodników grafit jest rzadko wybierany po prostu dlatego, że może wytrzymać wysoką temperaturę. Jego prawdziwa wartość polega na połączeniu obrabialności, reakcji termicznej, zachowania elektrycznego i możliwości tworzenia złożonych elementów reaktora, takich jak susceptory beczkowe, susceptory naleśnikowe, uchwyty pojedynczych płytek i nośniki MOCVD. Jednak ta sama powierzchnia grafitowa, która zapewnia te zalety, nie zawsze nadaje się do bezpośredniego i wielokrotnego narażenia na środowisko epitaksji. Dlatego wiele krytycznych komponentów grafitowych jest chronionych gęstą warstwąpowłoka z węglika krzemu osadzana chemicznie, tworząc to, co jest powszechnie określane jakoGrafit pokryty SiC.

Koncepcja inżynierska jest prosta, ale ważna: korpus grafitowy stanowi platformę konstrukcyjną i termiczną, podczas gdy warstwa CVD SiC staje się powierzchnią skierowaną do procesu. Powstały komponent należy zatem traktować jako jeden zintegrowany system materiałowy, a nie jako grafit z opcjonalną warstwą ochronną.

Dlaczego grafit pozostaje ważny w reaktorach epitaksji

Susceptor epitaksji wykonuje znacznie więcej pracy niż samo trzymanie płytki. Ustala mechaniczne położenie płytki, uczestniczy w wymianie ciepła oraz, w zależności od konstrukcji reaktora, oddziałuje z obrotem, nagrzewaniem indukcyjnym i przepływem gazu. Niewielkie zmiany w głębokości kieszeni, płaskości, profilu powierzchni lub zachowaniu termicznym mogą zmienić lokalne środowisko płytki i ostatecznie wpłynąć na jednorodność epitaksjalną.

Wymóg ten wyjaśnia ciągłe stosowanie grafitu drobnoziarnistego i izostatycznego. Grafit można precyzyjnie obrobić w geometrię, której wytworzenie z wielu gęstych materiałów ceramicznych byłoby znacznie trudniejsze lub droższe. Zapewnia również charakterystykę termiczną i elektryczną zgodną z kilkoma koncepcjami reaktorów z gorącymi ścianami i podgrzewanymi indukcyjnie.

Do komercyjnego krzemu iEpitaksja SiC, SGL Carbon identyfikuje grafit izostatyczny o wysokiej wytrzymałości jako materiał bazowy powlekanych susceptorów i zauważa, że ​​jakość materiału susceptora ma bezpośredni wpływ na jakość warstwy epitaksjalnej. Wąskie tolerancje wymiarowe, jednorodna powłoka i czystość są zatem traktowane jako powiązane wymagania, a nie niezależne specyfikacje.

Trudność polega na tym, że materiał odpowiedni do budowy korpusu termicznego niekoniecznie jest optymalną powierzchnią do kontaktu z atmosferą procesową. To rozróżnienie jest podstawowym powodem stosowania węglika krzemu.

Dlaczego goły grafit nie jest idealną powierzchnią skierowaną w stronę procesu

A goły element grafitowydziała w środowisku zawierającym wysokie temperatury, reaktywne gazy prekursorowe oraz powtarzające się ogrzewanie i chłodzenie. W tych warunkach powierzchnia może stopniowo stać się częścią chemii reaktora.

W przypadku epitaksji węglika krzemu kwestia ta jest szczególnie wyraźna. W opublikowanych pracach na temat SiC CVD na bazie chlorków opisano susceptory grafitowe pokryte SiC specjalnie w celu zapobiegania uwalnianiu się zanieczyszczeń i dodatkowych węglowodorów z gorącego grafitu podczas wzrostu. Z tej samej pracy wynika, że ​​degradacja powłoki SiC w gorących punktach może wpływać na powtarzalność między seriami, co ilustruje, że stan powierzchni susceptora może stać się częścią samego procesu.

Ryzyko jest zatem szersze niż zwykłe utlenianie. Bezpośrednie narażenie może prowadzić do ataku chemicznego, postępującego szorstkowania powierzchni, uwolnienia cząstek, odsłonięcia śladowych zanieczyszczeń lub niepożądanych reakcji pomiędzy grafitem a gazem procesowym. Cykle czyszczenia mogą wprowadzić inny mechanizm naprężeń, ponieważ ten sam składnik musi wielokrotnie przetrwać zarówno chemię osadzania, jak i chemię czyszczenia komory.

W przypadku produkcji półprzewodników tworzy to niepożądaną pętlę sprzężenia zwrotnego. Degradacja powierzchni zmienia stan susceptora; zmieniający się susceptor może modyfikować lokalną granicę chemiczną i termiczną wokół płytki; a zmieniająca się granica może zmniejszyć powtarzalność procesu.

Celem powlekania grafitem nie jest zatem jedynie uczynienie części „bardziej odporną na korozję”. Chodzi o to, żeby zachowaćgranica skierowana ku procesowi jest bardziej stabilna w czasie.

CVD SiC jako funkcjonalny interfejs między grafitem a procesem

Powłoka CVD SiC tworzy gęstą powierzchnię węglika krzemu na obrobionym korpusie grafitowym. Komercyjne powłoki SiC są powszechnie osadzane metodą chemicznego osadzania z fazy gazowej w temperaturach powyżej około 1200°C. SGL Carbon podaje typowe temperatury osadzania wynoszące 1200–1300°C i szczególnie podkreśla, że ​​zachowanie podłoża grafitowego w zakresie rozszerzalności cieplnej powinno być dopasowane do powłoki, aby zminimalizować naprężenia termiczne.

Po osadzeniu warstwa SiC działa jako funkcjonalny interfejs między grafitem a atmosferą reaktora. Jego odporność chemiczna zmniejsza bezpośredni atak na znajdujący się pod spodem węgiel. Jego gęstość ogranicza bezpośrednią ekspozycję grafitu na środowisko procesowe. Wysoka czystość zapewnia bardziej kontrolowaną powierzchnię w pobliżu płytki, a integralność mechaniczna pomaga ograniczyć powstawanie cząstek związanych z erozją.

Korzyści te zależą od tego, czy powłoka pozostaje nienaruszona. Powłoka o słabej jednorodności grubości, lokalnych dziurach, naprężeniach szczątkowych lub słabej przyczepności może ostatecznie pęknąć lub rozwarstwieć. Kiedy tak się stanie, grafit zostaje ponownie odsłonięty i lokalnie traci się funkcję ochronną.

Z tego powodu sama grubość powłoki nie jest znaczącym miernikiem jakości. Bardziej przydatne parametry inżynieryjne to kombinacjaczystość, gęstość, chropowatość powierzchni, jednorodność grubości, mikrostruktura, kompatybilność podłoża i integralność interfejsu.

Mersen w swoich wytycznych dotyczących sprzętu półprzewodnikowego kieruje się tym samym podejściem do systemu materiałowego. Opisuje ultraczysty grafit pokryty SiC do epitaksji i MOCVD i szczególnie podkreśla zgodność CTE pomiędzy grafitem i węglikiem krzemu jako warunek długoterminowej integralności powłoki.

W praktyce idealnym komponentem nie jest ten z najgrubszą warstwą SiC. Jest to taki, w którym gatunek grafitu, architektura powłoki, tolerancje obróbki i warunki pracy są wystarczająco dobrze dopasowane, aby zachować stabilność w powtarzających się cyklach procesowych.

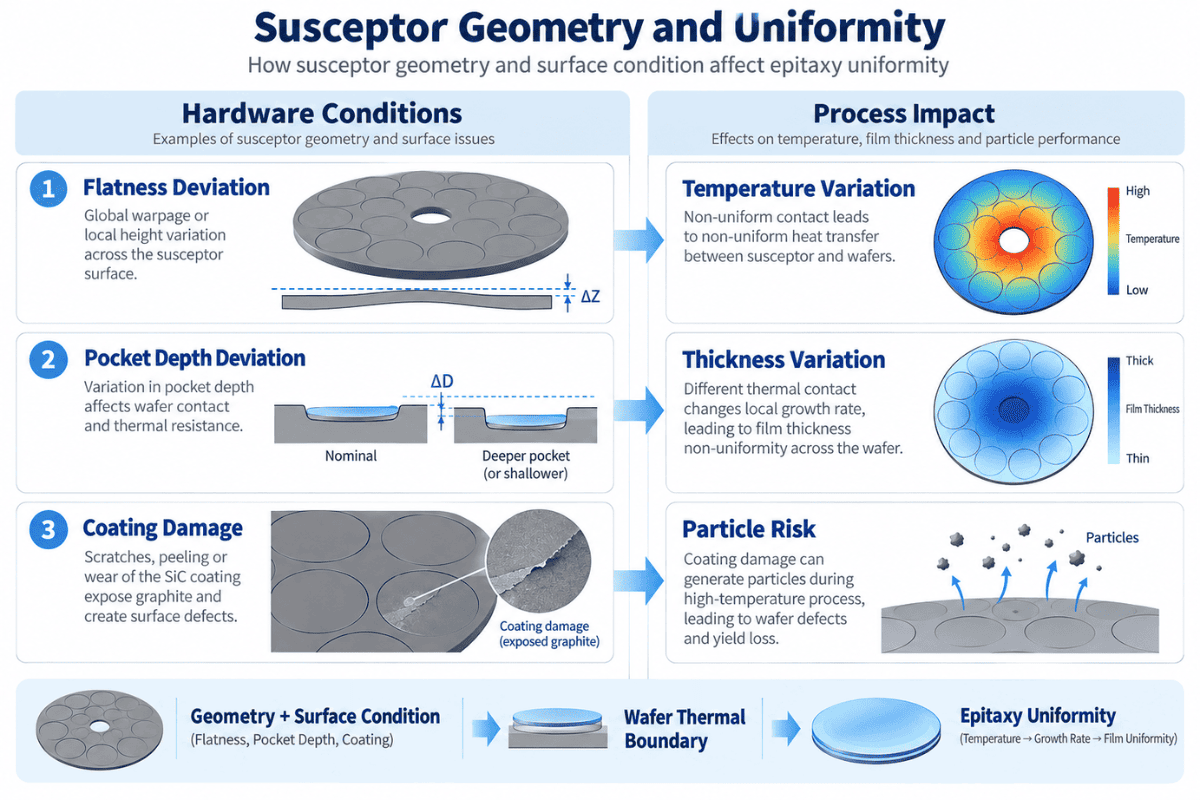

W jaki sposób geometria i płaskość susceptora wpływają na jednolitość temperatury płytki?

Wartość susceptora pokrytego SiC staje się wyraźniejsza, gdy element jest postrzegany jako część pola termicznego, a nie tylko jako materiał eksploatacyjny.

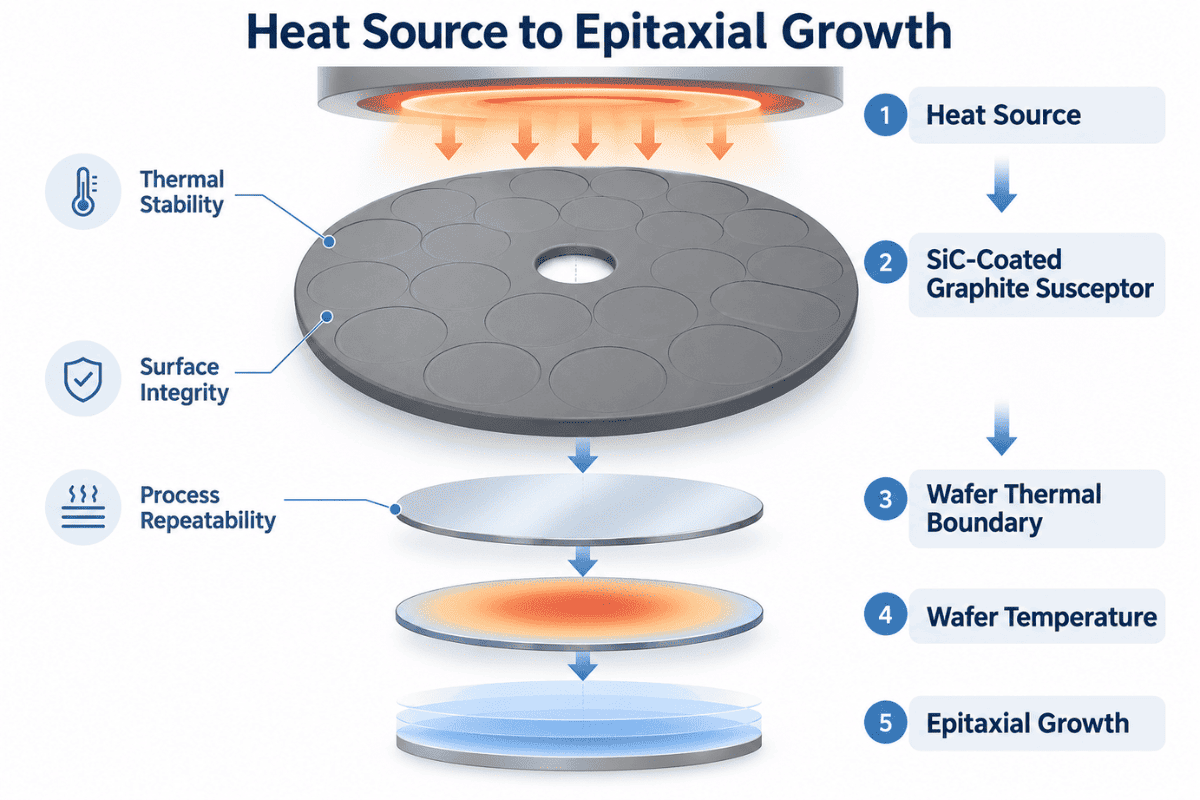

Ścieżkę energii w uproszczonym systemie epitaksji można przedstawić jako:

Źródło ciepła → Susceptor grafitowy pokryty SiC → Granica termiczna płytki → Temperatura płytki → Wzrost epitaksjalny

Każdy interfejs ma znaczenie. Jeśli podstawa ulegnie odkształceniu, jeśli kieszenie zmienią wymiary, jeśli osady będą gromadzić się nierównomiernie lub jeśli powłoka lokalnie ulegnie uszkodzeniu, warunki panujące w płytce mogą ulec zmianie, nawet jeśli nominalna receptura reaktora pozostanie niezmieniona.

Dlatego precyzja obróbki i jakość powłoki są ze sobą ściśle powiązane. SGL Carbon kładzie nacisk na profil kieszeni, płaskość, wykończenie powierzchni, czystość i jednorodną powłokę SiC dla krzemowych susceptorów epitaksyjnych, a także łączy właściwości susceptorów z jakością warstwy epitaksjalnej.

Podobna zależność istnieje w MOCVD. Nośniki płytek obracają podłoża w kontrolowanym polu termicznym i prekursorowym, a zachowanie termiczne nośnika przyczynia się do rozkładu temperatury płytki. SGL Carbon zauważa, że ​​grafit o wysokiej czystości, jednorodne powłoki SiC i wąskie tolerancje wymiarowe są stosowane do kontrolowania wydajności nośników w zastosowaniach MOCVD związanych z diodami LED i GaN.

Nieprawdziwe byłoby zatem twierdzenie, że sama powłoka SiC „poprawia wydajność epitaksjalną”. Bardziej uzasadniony wniosek inżynieryjny jest taki, że stabilny, dobrze zaprojektowany element grafitowy pokryty SiC pomaga utrzymaćtermiczne, chemiczne i zanieczyszczenia warunków brzegowychwymagane do powtarzalnej epitaksji.

To rozróżnienie jest ważne zarówno ze względu na dokładność techniczną, jak i kwalifikacje dostawców.

Dlaczego wymagania różnią się w przypadku epitaksji krzemowej i SiC

Podstawowa koncepcja materiałowa jest podobna w przypadku epitaksji krzemowej i SiC, ale surowość środowiska operacyjnego jest inna.

W epitaksji krzemowej susceptory powlekane o wysokiej czystości muszą zachować dokładność wymiarową, jednorodność termiczną i czystą powierzchnię procesową. Dostawcy komercyjni kładą duży nacisk na płaskość, geometrię kieszeni, tolerancję obróbki i jednorodność powłoki, ponieważ susceptor stanowi część systemu ogrzewania płytki.

Epitaksja SiC zazwyczaj powoduje większe naprężenia termiczne i chemiczne w gorącej strefie. Na przykład, jak wykazały opublikowane badania reaktorów, wzrost SiC na bazie chlorków może przebiegać w temperaturach około 1570°C. W takich warunkach degradacja powłoki w zlokalizowanych gorących punktach staje się szczególnie istotna, ponieważ zmiany w powierzchni susceptora mogą wpływać na powtarzalność w wielokrotnych seriach.

Dlatego właściwym pytaniem nie jest to, czy powłoka SiC jest „lepsza” w przypadku jednego procesu niż innego. Właściwym pytaniem jest, czy architektura powłoki jest zgodna z rzeczywistątemperatura, skład chemiczny gazu, cykl termiczny, metoda czyszczenia i geometria komponentów.

Tę samą logikę stosuje się przy ocenie alternatywnych powłok, takich jak TaC, lub przy rozważaniu stałych komponentów SiC. Wybór materiałów powinien być zgodny ze środowiskiem procesu, a nie ogólną hierarchią materiałów.

Określanie grafitu powlekanego SiC jako komponentu inżynieryjnego

Technicznie istotna specyfikacja zaczyna się od reaktora, a nie od powłoki.

Dostawca powinien zrozumieć proces epitaksji, konfigurację reaktora, rozmiar płytek, geometrię komponentów, temperaturę roboczą, gazy procesowe i chemię czyszczenia przed zdefiniowaniem wymagań dotyczących grafitu i powłoki. Rysunek komponentu powinien następnie ustalić geometrię kieszeni, płaskość, wymiary krytyczne i wykończenie powierzchni. Dopiero po zrozumieniu tych wymagań należy sfinalizować grubość, jednorodność, chropowatość i kryteria kontroli powłoki.

To podejście zmienia zapytanie ofertowe z zapytania o towar —

„Cytuj ASusceptor grafitowy pokryty SiC.”

—do specyfikacji inżynieryjnej zbudowanej wokół rzeczywistego procesu.

W przypadku komponentów epitaksyjnych celem nie jest po prostu maksymalizacja trwałości powłoki. Celem jest utrzymanie komponentu, który obsługujestabilna temperatura płytki, kontrolowane zanieczyszczenie, niskie ryzyko cząstek, spójność wymiarowa i powtarzalne warunki wzrostuprzez cały zamierzony okres świadczenia usługi.

Często zadawane pytania

1. Dlaczego grafit pokrywa się węglikiem krzemu w procesie epitaksji?

Grafit zapewnia obrabialność i użyteczne właściwości termiczne, podczas gdy CVD SiC zapewnia chemicznie stabilną powierzchnię skierowaną do procesu o wysokiej czystości. Połączenie to pozwala złożonym susceptorom grafitowym pracować w wymagających środowiskach półprzewodników.

2. Dlaczego nie użyć gołego grafitu?

Goły grafit może z czasem wchodzić w interakcję z reaktywnymi gazami, odsłaniać zanieczyszczenia, szorstkować lub wytwarzać cząsteczki. Gęsta powłoka SiC oddziela grafit od atmosfery procesowej.

3.Czy powłoka SiC eliminuje zanieczyszczenia?

Nie. Zmniejsza ryzyko zanieczyszczenia grafitem, gdy powłoka pozostaje nienaruszona, ale zanieczyszczenie może również pochodzić z gazów, powierzchni komór, osadów, obsługi i innych elementów reaktora.

4. Czy powłoka SiC wpływa na parametry cieplne?

Tak. Powłoka, podłoże grafitowe, geometria elementu i stan powierzchni razem wpływają na granicę termiczną pomiędzy susceptorem a płytką. Dlatego też powłokę należy oceniać jako część kompletnego komponentu.

5. Jakie informacje należy uwzględnić w zapytaniu ofertowym?

Przydatne zapytanie ofertowe powinno zawierać model reaktora, typ procesu, rozmiar płytki, rysunek komponentów, temperaturę roboczą, gazy technologiczne i czyszczące, wymagania dotyczące grafitu, specyfikację powłoki, tolerancje krytyczne, wykończenie powierzchni, kryteria kontroli i wymaganą ilość.

Referencje

1. Węgiel SGL. Grafitowe susceptory i komponenty do epitaksji krzemowej i SiC.

2. Węgiel SGL. Powłoka SIGRAFINE® SiC.

3. Mersena. Sprzęt do procesów półprzewodnikowych — ultraczysty grafit pokryty węglikiem krzemu. Pedersen, H. i in. Wzrost epitaksji SiC przy użyciu CVD na bazie chlorków. Dziennik wzrostu kryształów.
