Substrat a epitaksja: kluczowa rola w produkcji półprzewodników

Wprowadzenie: Dwa filary nowoczesnych chipów

Aby naprawdę zrozumieć, w jaki sposób zaawansowany chip osiąga dużą prędkość obliczeń i dużą moc wyjściową, musimy zagłębić się w dwa podstawowe filary jego struktury fizycznej — podłoże półprzewodnikowe i proces wzrostu epitaksjalnego.

Mówiąc najprościej, podłoże stanowi „podstawę” podparcia mechanicznego i odprowadzania ciepła, podczas gdy warstwa epitaksjalna jest „aktywną warstwą funkcjonalną” skrupulatnie zbudowaną na tym „fundamencie”. Chociaż te dwa terminy różnią się tylko jednym znakiem, mają zasadnicze różnice w strukturze materiału, procesach produkcyjnych i rolach funkcjonalnych. W tym artykule w sposób systematyczny omówione zostaną różnice techniczne, kluczowe parametry i decydujący wpływ na wydajność finalnego urządzenia.

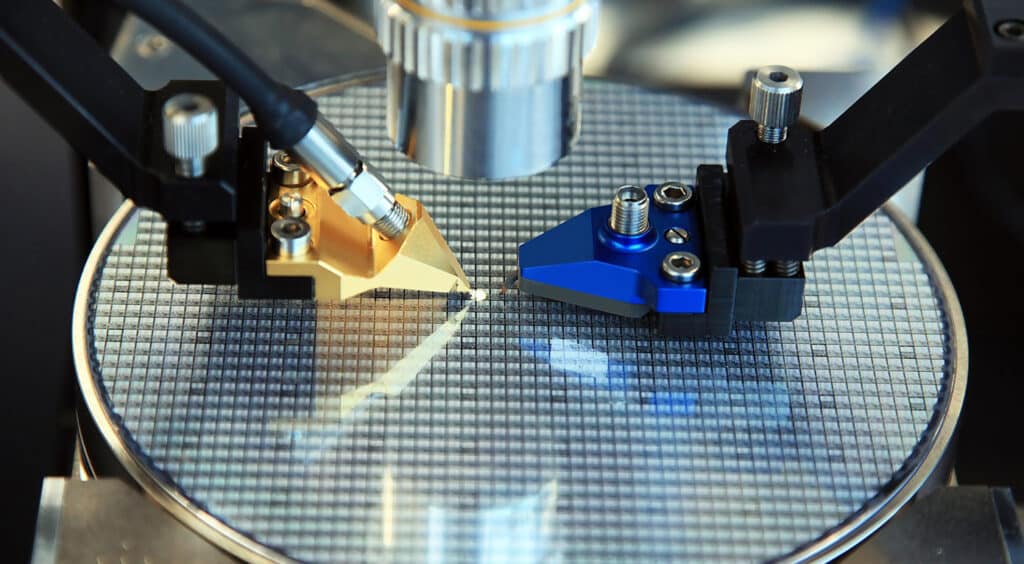

I. Co to jest podłoże półprzewodnikowe?

[Kluczowy wniosek z tej sekcji]: Podłoże półprzewodnikowe służy jako „szkielet” i „radiator” urządzenia. Na rynku konsumenckim dominuje monokrystaliczny krzem (Si) o wysokiej czystości, podczas gdy węglik krzemu (SiC) o wysokiej przewodności cieplnej wynoszącej 4,9 W/cm·K stał się niezbędnym wyborem w pojazdach elektrycznych i zastosowaniach wysokiego napięcia.

Podłoża półprzewodnikowe stanowią podstawę strukturalną i termiczną prawie wszystkich urządzeń półprzewodnikowych. Z mechanicznego punktu widzenia służą one jako fizyczna platforma wspierająca mikro- i nanostruktury; co ważniejsze, zapewniają ciągłą matrycę sieci krystalicznej, która określa orientację kryształów i integralność strukturalną kolejno osadzanych warstw.

W zależności od wymagań aplikacji, materiały podłoża mogą być monokrystaliczne, polikrystaliczne lub nawet amorficzne; jednakże wysokowydajne urządzenia elektroniczne opierają się prawie wyłącznie na wlewkach monokrystalicznych o wysokiej czystości, aby zminimalizować granice ziaren i defekty utrudniające mobilność nośnika.

1.1 Główne typy podłoża i ich właściwości materiałowe

Wybór podłoży o dużych rozmiarach ma bezpośredni wpływ na wydajność urządzenia, wydajność produkcji i strukturę kosztów. W przemyśle wykorzystuje się głównie trzy główne typy podłoży:

• Podłoża krzemowe: Krzem monokrystaliczny (Si) hodowany metodami Czochralskiego (CZ) lub Float Zone (FZ) do dziś pozostaje absolutnym nurtem w światowym przemyśle półprzewodników. Jego zalety to wyjątkowa opłacalność, wysoka wytrzymałość mechaniczna i skalowalność do 300 mm (12 cali). Jest szeroko stosowany w procesorach klasy konsumenckiej, urządzeniach pamięci i standardowych ogniwach słonecznych.
• Podłoża o szerokiej przerwie energetycznej (węglik krzemu i szafir): Kiedy wymagania dotyczące mocy i częstotliwości przekraczają fizyczne ograniczenia krzemu, nieuniknionym wyborem stają się materiały o szerokiej przerwie energetycznej.
• Węglik krzemu (SiC): Dzięki wyjątkowej przewodności cieplnej (około 3,7 do 4,9 W/cm·K[1]) i wysokiemu natężeniu pola elektrycznego przebicia, jest to idealny wybór do falowników pojazdów elektrycznych (EV) i sieci elektroenergetycznych wysokiego napięcia.
• Szafir (Al₂O₃): Dzięki doskonałej przezroczystości optycznej i właściwościom izolacji dielektrycznej jest szeroko stosowany w niebieskich/ultrafioletowych diodach LED i specjalistycznych zastosowaniach RF SOI.
• Podłoże kwarcowe: Dzięki wyjątkowo wysokiej obojętności chemicznej, wyjątkowo niskiemu współczynnikowi rozszerzalności cieplnej i wysokiej czystości optycznej jest stosowany przede wszystkim w wysokiej klasy komponentach optycznych, półfabrykatach masek i specjalistycznym sprzęcie czujnikowym.

1.2 Dwie podstawowe funkcje podłoży: wsparcie i rozpraszanie ciepła

Podłoża masowe w czasie rzeczywistej pracy urządzenia spełniają dwie niezastąpione, kluczowe funkcje:

Wsparcie mechaniczne: Zapewnia sztywność strukturalną podczas trudnych cykli termicznych, procesów chemicznych w wysokiej próżni, przenoszenia płytek i pakowania końcowego, skutecznie zapobiegając wypaczeniu i pękaniu płytek.

Przewodzenie ciepła (rozpraszanie ciepła): Nowoczesne chipy generują ogromne, lokalne strumienie ciepła; podłoża krzemowe o dużej masie działają jak bezpośrednie radiatory, rozpraszając ciepło na zewnątrz, aby zapobiec przegrzaniu obszaru złącza i ucieczce ciepła.

II. Co to jest wzrost epitaksjalny półprzewodników? (Warstwa aktywna zorientowana na wydajność)

[Kluczowy wniosek z tej sekcji]: Warstwa epitaksjalna jest „duszą wydajności chipa”. CVD/MOCVD obsługuje produkcję przemysłową na dużą skalę, podczas gdy MBE (epitaksja wiązek molekularnych) umożliwia ultrastrome interfejsy z precyzją na poziomie atomowym. Bez technologii epitaksjalnej nie byłoby możliwe osiągnięcie bardzo niskiej rezystancji włączenia radaru działającego na falach milimetrowych 5G i tranzystorów MOSFET wysokiego napięcia.

Chociaż podłoże zapewnia stabilny fundament, monokryształy hodowane masowo nieuchronnie zawierają mikrodefekty, naturalne zanieczyszczenia i stałe właściwości elektryczne. Aby wyprodukować ultraszybkie i wydajne urządzenia, producenci zastosowali epitaksję — kontrolowane osadzanie ultraczystych, cienkich warstw kryształów na docelowym podłożu.

Podczas procesu epitaksjalnego atomy z pary lub wiązek molekularnych osadzają się na ogrzanej powierzchni podłoża i są idealnie wyrównane z leżącą pod spodem siecią krystaliczną. Powstały wafel epitaksjalny wykazuje wyjątkowo wysoką czystość kryształów, a gęstość defektów jest o kilka rzędów wielkości mniejsza niż gęstość podłoża luzem.

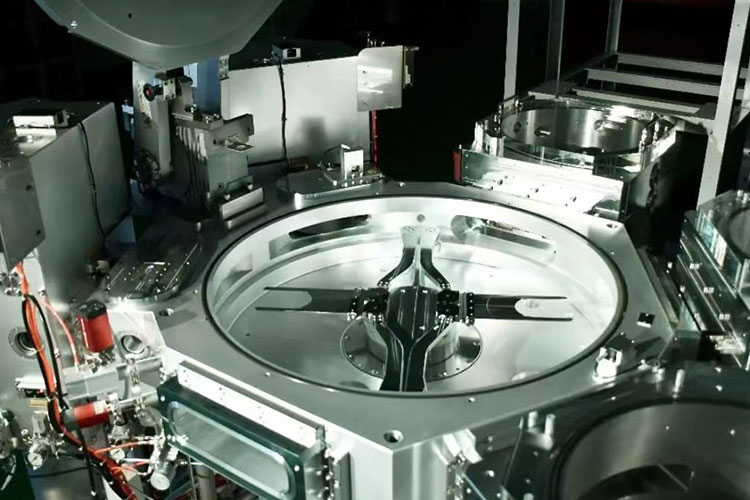

2.1 Podstawowe technologie i sprzęt do osadzania epitaksjalnego

Nowoczesny wzrost epitaksjalny osiąga się przede wszystkim za pomocą następujących zaawansowanych metod:

• Chemiczne osadzanie z fazy gazowej (CVD / MOCVD): Prekursory gazowe rozkładają się na powierzchni ogrzanej płytki, tworząc jednolitą warstwę monokryształu. Wśród nich chemiczne osadzanie z fazy gazowej metali organicznych (MOCVD) jest standardem branżowym w zakresie epitaksjalnego wzrostu związków III-V i półprzewodników o szerokiej przerwie energetycznej.

• Epitaksja z wiązek molekularnych (MBE): Proces ten, prowadzony w środowisku ultrawysokiej próżni (UHV), umożliwia osiągnięcie precyzji warstwy pojedynczego atomu poprzez skierowanie precyzyjnej wiązki ciepła na podłoże, co skutkuje niezwykle stromymi gradientami granicy faz. Nadaje się do ultradrobnych struktur, takich jak studnie kwantowe.

Wysokiej jakości osadzanie epitaksjalne opiera się nie tylko na precyzyjnej kontroli procesu, ale także na zarządzaniu żywotnością kluczowych komponentów wewnątrz komory reakcyjnej (takich jak podłoża grafitowe pokryte SiC), co bezpośrednio wpływa na stabilność procesu i wydajność.

2.2 Zaawansowane aplikacje obsługiwane przez technologię epitaksjalną

Epitaksja umożliwia tworzenie architektur urządzeń, których nie da się osiągnąć przy użyciu samych materiałów masowych:

• Tranzystor bipolarny z heterozłączem krzemowo-germanowym (SiGe HBT): Narastanie ultracienkiej warstwy epitaksjalnej SiGe w obszarze podstawy powoduje przesunięcie pasma wzbronionego, znacznie zwiększając szybkość odpowiedzi wysokich częstotliwości.
• Technologia naprężonego krzemu: Osadzanie cienkiej warstwy krzemu na siatce SiGe indukuje naprężenia rozciągające lub ściskające, zwiększając w ten sposób ruchliwość nośnika (zwiększona jest zarówno mobilność elektronów w n-FET, jak i mobilność dziur w p-FET).
• Selektywny wzrost epitaksjalny (SEG): W nowoczesnych architekturach FinFET i Gate-All-Around (GAA) selektywny wzrost epitaksjalny Si/SiGe w obszarach źródła/drenu zmniejsza rezystancję styków i zwiększa prąd nasycenia.

Definicję procesu epitaksji półprzewodników można znaleźć w:Na czym polega proces epitaksji półprzewodników?

III. Podłoże a płytka epitaksjalna: przegląd kluczowych różnic

[Kluczowe wnioski z tej sekcji]: Najbardziej bezpośrednim sposobem rozróżnienia między nimi jest zbadanie ich „roli funkcjonalnych” – podłoże jest odpowiedzialne za wytrzymywanie wstrząsów fizycznych i termicznych, podczas gdy warstwa epitaksjalna jest odpowiedzialna za wytrzymywanie prądu i pól elektrycznych. Oddzielając obszar aktywny od obszaru podatnego na defekty, płytki epitaksjalne osiągają poziom prądu upływowego o ponad jeden rząd wielkości niższy niż urządzenia wytwarzane bezpośrednio na podłożu.

Dla porównania wizualnego poniższa tabela podsumowuje podstawowe różnice między podłożami masowymi a płytkami epitaksjalnymi pod względem kluczowych parametrów produkcyjnych:

IV. Postęp techniczny: w jaki sposób epitaksja zasadniczo zwiększa wydajność urządzenia?

[Kluczowy wniosek z tej sekcji]: Naturalne mikrodefekty i punkty naprężeń termicznych w podłożach masowych to „ukryci zabójcy”, powodujący wysoki prąd upływowy i niskie napięcie przebicia w urządzeniach. Istota technologii epitaksjalnej polega na oddzieleniu „wadliwego podłoża mechanicznego” od „wolnej od defektów aktywnej warstwy funkcjonalnej”, wyodrębniając w ten sposób transport nośnika w obrębie czystej warstwy epitaksjalnej. Taka konstrukcja odsprzęgająca bezpośrednio skutkuje wyższymi częstotliwościami roboczymi, niższym zużyciem energii i dłuższą żywotnością urządzeń — to skok jakościowy, którego nigdy nie można osiągnąć przy użyciu samych substratów masowych.

Wprowadzenie technologii epitaksjalnej nie polega jedynie na „dodaniu warstwy folii”, ale raczej na jakościowym skoku w zakresie niezawodności urządzeń i parametrów elektrycznych.

Nawet przy najwyższej czystości chemicznej standardowe podłoża luzem nieuchronnie zawierają mikroporowatość, wytrącanie się tlenu i punkty naprężenia termicznego pozostałe po procesie wyciągania kryształów. Wytwarzanie urządzeń bezpośrednio na podłożach masowych często skutkuje wysokim prądem upływowym i niską tolerancją napięcia przebicia.

Natomiast płytki epitaksjalne izolują transport nośnika w czystej, wolnej od defektów warstwie epitaksjalnej. Oddzielając aktywny obszar funkcjonalny od podatnego na defekty podłoża mechanicznego, producenci są w stanie osiągnąć:

• Wyższe częstotliwości robocze (zmniejszona pojemność pasożytnicza);
• Niższy pobór mocy (zmniejszony wyciek);
• Dłuższa żywotność urządzenia i wyjątkowa stabilność w ekstremalnych warunkach elektrotermicznych.

Na przykład w dziedzinie półprzewodników mocy jakość jednorodnej warstwy epitaksjalnej SiC bezpośrednio determinuje znamionowe napięcie przebicia i rezystancję włączenia urządzeń MOSFET – coś, czego nie są w stanie osiągnąć same podłoża SiC.

V. Kwestie techniczne będące przedmiotem największej troski inżynierów (FAQ)

(Poniższe pytania wynikają z typowych wyzwań technicznych napotykanych przez inżynierów zajmujących się procesami linii produkcyjnych półprzewodników podczas rzeczywistych procesów wzrostu epitaksjalnego)

Pytanie 1: Jeśli w czasie wzrostu epitaksjalnego nagle wzrasta ilość cząstek stałych, to jakie inne obszary, które można łatwo przeoczyć, należy zbadać, poza nieszczelnościami komory?

Odp.: Jest to jedna z najtrudniejszych, nieoczekiwanych sytuacji, z jakimi spotykają się inżynierowie podczas rutynowych testów płytek. Po potwierdzeniu, że komora jest szczelna, zalecamy priorytetowe zbadanie trzech „ukrytych zakamarków”:

1. Stan powierzchni grafitowego susceptora: Mikropęknięcia lub obszary złuszczania się powłoki SiC mogą powodować uwalnianie cząstek w wysokich temperaturach. Jeśli susceptor był używany przez ponad 1000 przebiegów, zalecamy jego natychmiastową wymianę w celu przetestowania — wiele problemów z cząsteczkami znika po wymianie susceptora na taki, który ma nienaruszoną powłokę.

2. Stany nieustalone ciśnienia podczas przełączania linii gazowej: W systemach MOCVD wahania ciśnienia w momencie przełączania gazu źródłowego mogą powodować oddzielanie się produktów ubocznych od wewnętrznych ścianek rurociągu. Zalecamy sprawdzenie krzywej reakcji automatycznego regulatora ciśnienia (APC) w celu potwierdzenia, czy występuje przekroczenie ciśnienia.

3. Zanieczyszczenia na tylnej stronie podłoża: Jeżeli na tylnej stronie podłoża znajduje się drobny pył lub pozostałości organiczne, zanim przedostaną się one do komory, mogą one w wysokich temperaturach „migrować” do przedniej warstwy epitaksjalnej – jest to najczęściej pomijany problem.

Rozwiązywanie problemów z cząsteczkami to zasadniczo proces „eliminacji”: zacznij od najczęściej wymienianych materiałów eksploatacyjnych i krok po kroku śledź problem w kierunku głębszych części komory.

P2: Jak wąskie jest okno procesu w przypadku epitaksji SiC dla stopniowego wzrostu? Jakie są tolerancje odchyleń temperatury i ciśnienia?

Odpowiedź: To pytanie dotyka sedna procesu epitaksji SiC — wzrost stopniowy wymaga jednoczesnego spełnienia trzech warunków w niezwykle wąskim oknie: wystarczającej mobilności powierzchni, odpowiedniej bariery zarodkowania na krawędzi uskoku oraz zahamowania trójwymiarowego wzrostu wysp.

Na podstawie praktycznych danych z linii produkcyjnych masowych:

• Okno temperaturowe: Zwykle pomiędzy 1550°C a 1650°C, z efektywnym oknem około ±15°C. Jeśli temperatura jest zbyt niska, chropowatość powierzchni (RMS) gwałtownie się pogarsza; jeśli temperatura jest zbyt wysoka, pojawiają się wtrącenia polimorficzne 3C-SiC.
• Okno ciśnieniowe: Zwykle kontrolowane w zakresie od 50 do 200 mbar, z efektywnym oknem wynoszącym około ±20 mbar. Nadmierne ciśnienie → zmniejszona długość migracji powierzchniowej i stopniowa koalescencja; niewystarczające ciśnienie → zmniejszone przesycenie parą i znaczny spadek tempa wzrostu.

W praktycznych zastosowaniach inżynieryjnych większość inżynierów zajmujących się procesami woli najpierw ustalić temperaturę, a następnie precyzyjnie dostroić ciśnienie, aby znaleźć okno — ponieważ komora szybciej reaguje na zmiany ciśnienia, dzięki czemu nadaje się do szybkich skanów DOE (Design of Experiments).

P3: Jak określa się cykl wymiany susceptora grafitowego w sprzęcie MOCVD? Czy opiera się to na liczbie przebiegów, czy na kontroli wzrokowej?

Odpowiedź: Kwestia ta bezpośrednio wiąże się z równowagą między wydajnością procesu a kosztami produkcji i jest głównym przedmiotem zainteresowania zarówno inżynierów zajmujących się linią produkcyjną, jak i decydentów ds. zakupów.

Praktyką stanowiącą standard branżowy jest podejście dwutorowe, łączące „okres życia partii” i „kontrolę wizualną”:

• Żywotność partii: Dostawcy zapewniają zalecaną trwałość użytkową (np. dla partii Aixtron zalecane są susceptory firmy VETEK z powłoką SiC), obliczoną na podstawie testów przyspieszonego starzenia w oparciu o zmęczenie powłoki wywołane cyklami termicznymi. Nawet jeśli wygląd jest normalny, zaleca się wymianę susceptora zgodnie z harmonogramem przed osiągnięciem określonej liczby partii, aby zmniejszyć ryzyko nagłej awarii.

• Kontrola wizualna: Po każdej partii obróbki należy wizualnie sprawdzić powierzchnię powłoki SiC lub zbadać ją pod mikroskopem. Jeśli pojawi się którykolwiek z poniższych „czerwonych sygnałów”, należy natychmiast dokonać wymiany – nie czekać do końca zalecanego okresu użytkowania:

①Widoczne łuszczenie się lub pękanie powłoki;

② Odbarwione plamy o średnicy >1 mm na powierzchni (wskazujące na uszkodzenie powłoki i utlenienie podłoża grafitowego);

③ Powtarzające się, lokalne zmiany grubości warstwy epitaksjalnej, pod warunkiem wykluczenia czynników rozkładu przepływu powietrza.

Szeroko potwierdzoną praktyką inżynierską jest ustawienie cyklu wymiany na 80% zalecanej przez dostawcę długości życia, przy jednoczesnym utworzeniu bazy danych o żywotności podłoża poprzez fotografowanie i archiwizowanie wyglądu każdej partii — takie podejście pozwala uniknąć zarówno przedwczesnego złomowania (co powoduje odpady), jak i hazardu aż do ostatniego pieca, co mogłoby skutkować złomem w całej partii.

P4: Kiedy epitaksjalny łuk lub osnowa przekracza specyfikacje, czy jest to spowodowane głównie podłożem, czy procesem epitaksjalnym?

Odp.: Jest to najgoręcej dyskutowana kwestia „przypisania odpowiedzialności” wśród inżynierów podczas spotkań poświęconych analizie wydajności. Odpowiedź brzmi: oba wnoszą swój wkład, ale względna waga różni się w zależności od systemu materialnego:

Pragmatyczna sekwencja rozwiązywania problemów z wypaczeniami: Najpierw sprawdź przychodzące dane dotyczące wypaczenia podłoża (raport Cpk dostawcy) → Następnie sprawdź równomierność temperatury pieca epitaksjalnego (kalibracja termopary) → Na koniec dostosuj recepturę procesu.

VI. Podsumowanie i zalecenia dotyczące wyboru

Podsumowując, podłoże służy jako „szkielet i radiator”, podczas gdy warstwa epitaksjalna pełni rolę „mózgu i mięśni”. Obydwa są niezbędne:

Jeśli koncentrujesz się na niedrogich standardowych układach logicznych lub prostych urządzeniach dyskretnych, wysokiej jakości, wielkogabarytowe podłoża krzemowe wystarczą, aby spełnić Twoje potrzeby.

Jeśli Twoje zastosowanie wymaga komunikacji wysokiej częstotliwości, konwersji mocy wysokiego napięcia lub fotodetekcji o wysokiej czułości, najlepszym wyborem będą płytki produkowane przy użyciu precyzyjnych procesów epitaksjalnych.

We współczesnym przemyśle produkcji półprzewodników, który nieustannie poszukuje „szybszych, mniejszych i bardziej wydajnych” rozwiązań, technologia epitaksjalna stała się podstawowym narzędziem umożliwiającym przełamanie fizycznych ograniczeń prawa Moore’a.
