Co to jest powłoka z węglika krzemu (SiC)? Właściwości, proces CVD i zastosowania

Podsumowanie szczegółów

A powłoka z węglika krzemu (powłoka SiC)to gęsta warstwa SiC osadzona na powierzchni elementu, zwykle grafitu o wysokiej czystości, w celu utworzenia chemicznie odpornej i stabilnej termicznie granicy faz. W sprzęcie półprzewodnikowym powłoka jest zwykle wytwarzana przezchemiczne osadzanie z fazy gazowej (CVD).

Jego wydajność wynika z połączonego systemupodłoże grafitowe, warstwa CVD SiC, geometria komponentów i środowisko reaktora.

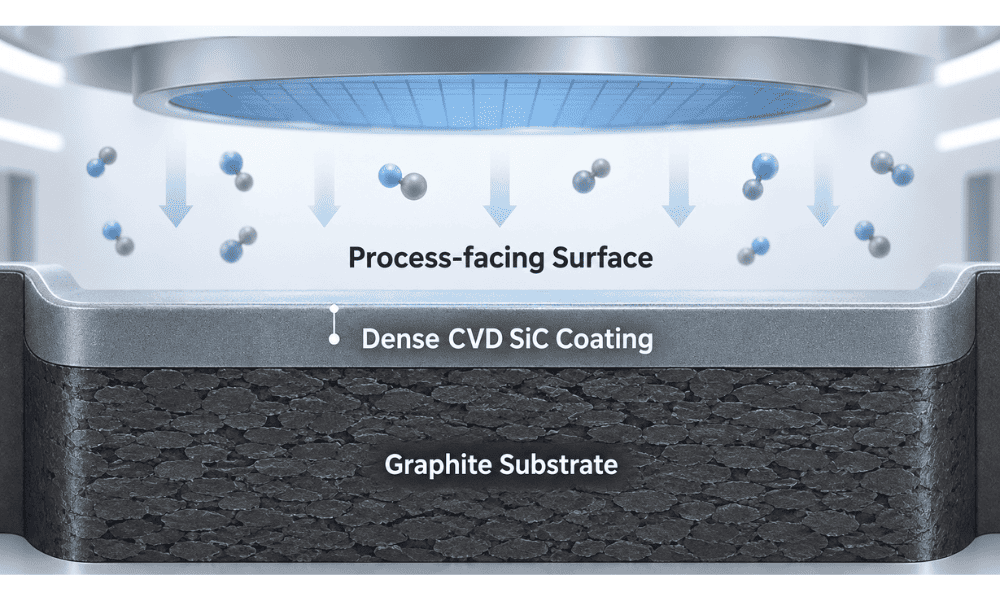

1. Co to jest powłoka z węglika krzemu?

Grafit jest szeroko stosowany w półprzewodnikowych częściach gorących, ponieważ można go obrabiać i jest stabilny termicznie. Jednakże goły grafit może reagować z gazami procesowymi, utleniać się, uwalniać zanieczyszczenia lub wytwarzać cząstki w miarę degradacji powierzchni.

CVD SiC zmienia ten stan powierzchni. Węglik krzemu osadza się w postaci gęstej warstwy polikrystalicznej na obrobionym korpusie grafitowym, tworząc barierę pomiędzy grafitem a środowiskiem procesowym.

Gaz procesowy / płytka → Gęsta powierzchnia CVD SiC → Interfejs SiC/grafit → Korpus z grafitu o wysokiej czystości

Grafit zapewnia bryłę konstrukcyjną, masę termiczną i obrabialność; SiC zapewnia powierzchnię skierowaną do procesu. Interfejs musi przetrwać osadzanie, chłodzenie i powtarzane cykle reaktora.

SGL Carbon opisuje komercyjne powłoki SiC jako gęste, odporne na zużycie i korozję warstwy CVD osadzone na graficie izostatycznym, mające zastosowania obejmujące wzrost kryształów półprzewodników, epitaksję krzemu/SiC iMOCVD.

Z tego powodu części pokryte SiC klasy półprzewodnikowej należy oceniać jakoinżynieryjnych systemów materiałowych, a nie po prostu jako „grafit z powłoką”.

Powłoka CVD SiC vs stały SiC

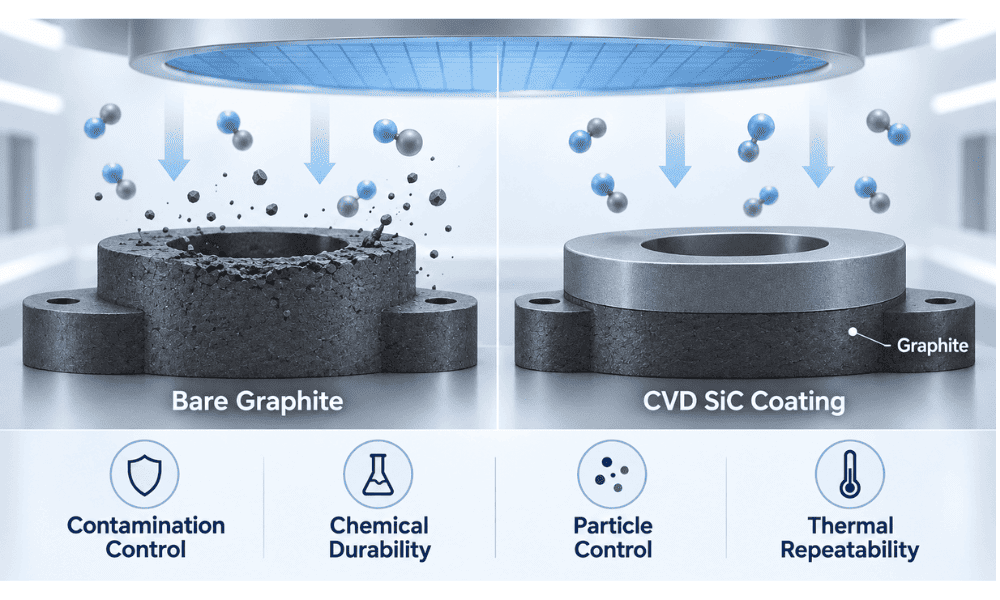

2. Dlaczego grafit jest pokryty SiC w sprzęcie półprzewodnikowym?

Celem jest połączenie zalet produkcyjnych i termicznych grafitu z powierzchnią lepiej dostosowaną do wymagających warunków półprzewodników.

Grafitowy wspornik lub nośnik płytki można obrabiać maszynowo z wąskimi tolerancjami i złożonymi kieszeniami. CVD SiC chroni następnie powierzchnię narażoną na działanie gazów procesowych i czyszczenie. To połączenie rozwiązuje cztery główne problemy.

Kontrola zanieczyszczeń.Gęsta powierzchnia o wysokiej czystości pomaga odizolować leżący pod spodem grafit od środowiska płytki.

Trwałość chemiczna.Epitaksja i MOCVD wykorzystują agresywne prekursory i chemię czyszczącą; SiC poprawia odporność w porównaniu z odsłoniętym grafitem.

Kontrola cząstek.Pęknięcia, łuszczenie się lub degradacja powierzchni mogą stać się źródłem cząstek, dlatego integralność powłoki ma bezpośrednie znaczenie dla czystości procesu.

Powtarzalność termiczna.Susceptory i nośniki są częścią pola termicznego reaktora. Ich geometria i stan powierzchni muszą pozostać stabilne, aby temperatura płytki pozostała powtarzalna.

Mersen identyfikuje wysoką temperaturę, wysoką próżnię, agresywne prekursory gazowe, kontrolę zanieczyszczeń i odporność na kwasy czyszczące jako kluczowe wymagania operacyjne dla sprzętu grafitowego stosowanego w epitaksji i MOCVD. Podkreśla także kompatybilność grafitu/SiC z CTE jako ważną dla integralności powłoki.

To wyjaśnia, dlaczego nie można oddzielić jakości powłokijakość grafitu, dokładność wymiarowa lub warunki reaktora. Chemicznie doskonała warstwa SiC na zniekształconym lub źle zaprojektowanym elemencie może nadal zapewniać słabą wydajność procesu.

3. Jak wytwarzana jest powłoka z węglika krzemu CVD?

Typowy łańcuch produkcyjny to:

Wybór grafitu → Obróbka precyzyjna → Oczyszczanie → Przygotowanie powierzchni → Osadzanie CVD SiC → Kontrola

Grafit wybiera się pod względem czystości, mikrostruktury i właściwości termicznych, a następnie poddaje obróbce przed powlekaniem, ponieważ płaskość, głębokość kieszeni i geometria krawędzi wpływają na ostateczne wymiary i jednorodność powłoki.

Podczas CVD prekursory gazowe wchodzą do reaktora wysokotemperaturowego. Reaktywne formy docierają do powierzchni grafitu, gdzie SiC zarodkuje i rośnie w ciągłą warstwę.

SGL Carbon publicznie podaje typowe temperatury osadzania SiC wynoszące około1200–1300°Cdo komercyjnego procesu powlekania. Podaje β-SiC lub sześcienny 3C-SiC dla jednego systemu powłokowego.

Niedawne badania nad susceptorami grafitowymi pokrytymi CVD-SiC pokazują ponadto, że struktura powłoki zależy w dużym stopniu od warunków przetwarzania.

2026Raporty naukowebadanie dotyczyło osadzania się z1100 do 1350°C, wraz ze zmianami ciśnienia i stosunku H₂/MTS. Naukowcy zaobserwowali znaczące zmiany w morfologii, chropowatości, stechiometrii i twardości powłoki, wykazując związek pomiędzy:

Parametry CVD → Mikrostruktura SiC → Właściwości powłoki → Wydajność komponentów.

Ważna lekcja inżynierii jest taka„CVD SiC” nie jest jednym stałym materiałem.

Specyfikacja taka jak:

„Powłoka SiC o grubości 100 μm”

opisuje tylko grubość.

Nie definiuje w pełni:

l czystość;

l porowatość;

l struktura ziarnista;

l chropowatość powierzchni;

l jednorodność powłoki;

l jakość interfejsu;

l stres resztkowy.

W przypadku sprzętu półprzewodnikowego czynniki te mogą być równie ważne jak grubość nominalna.

Typowe wady powłok

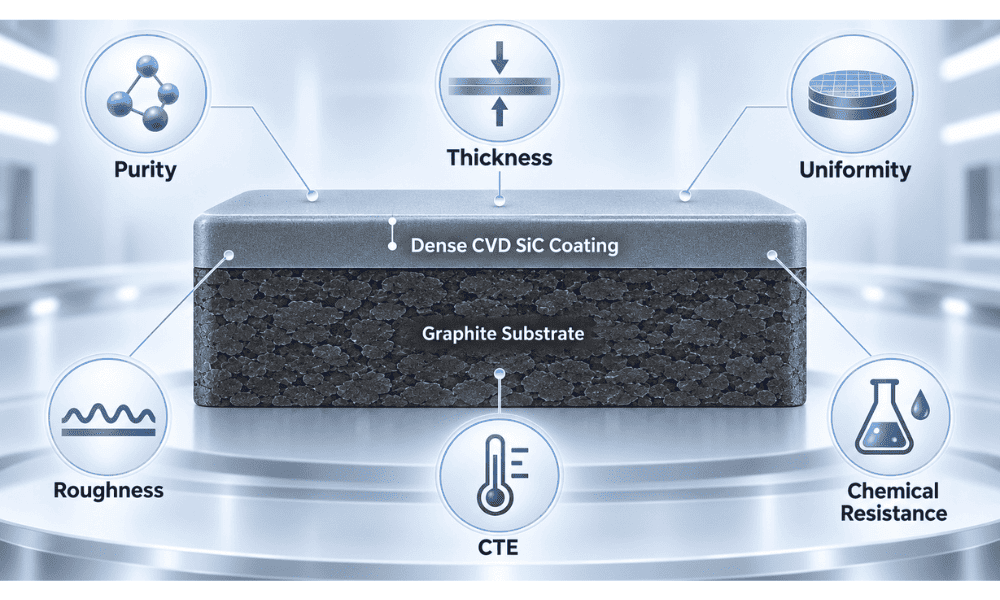

4. Które właściwości powłoki SiC mają największe znaczenie?

W przypadku półprzewodników najbardziej użytecznymi właściwościami są te związane z kontrolą zanieczyszczeń, stabilnością procesu i żywotnością komponentów.

Jako publiczny, komercyjny punkt odniesienia, SGL Carbon podaje, że jedna powłoka SiC ma gęstość nasypową wynoszącą około3,2 g/cm3, twardość40 GPa, rozszerzalność cieplna4,3 × 10^-6 K^-1od 100–600°C i typową grubość powłoki100 µm. Wartości te są przykładami, a nie uniwersalnymi specyfikacjami półprzewodników.

Na szczególną uwagę zasługują dwa parametry:grubość powłoki i WRC.

1. Grubsza powłoka SiC nie jest automatycznie lepsza.

Dodatkowa grubość może zapewnić większą barierę ochronną, ale może również zmienić wymiary elementu i zwiększyć skumulowane naprężenia szczątkowe. Staje się to ważne dla susceptorów inośniki wafligdzie głębokość kieszeni, płaskość i geometria krawędzi są krytyczne dla procesu.

2. Równie ważne jest dopasowanie CTE.

SiC osadza się w wysokiej temperaturze, a następnie schładza wraz z podłożem grafitowym. Jeśli SiC i grafit rozszerzają się i kurczą w różny sposób, w pobliżu granicy faz powstają naprężenia mechaniczne.

Uproszczona ścieżka awarii to:

Niedopasowanie CTE → Naprężenia szczątkowe → Mikropęknięcia → Propagacja pęknięć → Rozwarstwienie → Cząstki / odsłonięty grafit

Mechanizm ten wyjaśnia, dlaczego uszkodzenia powłoki nie zawsze można rozwiązać po prostu poprzez zwiększenie grubości.

2026Międzynarodowa Ceramikaw badaniu szczegółowo zbadano SiC osadzony na graficie w temperaturach 1260°C, 1280°C i 1320°C i stwierdzono, że temperatura osadzania wpływa na mikrostrukturę i przyczepność międzyfazową.

Dlatego jakość powłoki należy oceniać na podstawie kombinacji:

Czystość + Mikrostruktura + Jednorodność + Integralność interfejsu + Geometria

a nie samą grubość.

5. Gdzie stosuje się grafit pokryty SiC i jak go wybrać?

Najsilniejsze zastosowania to komponenty narażone na wysoką temperaturę, reaktywną chemię i surowe wymagania na poziomie płytek.

1. Epitaksja krzemowa

Susceptory grafitowe pokryte SiC podtrzymują płytki, uczestnicząc w wymianie ciepła. Płaskość, geometria kieszeni, jednorodność powłoki i stan powierzchni mogą wpływać na temperaturę płytki i jednorodność epitaksjalną.

Powłoka jest zatem częścią szerszego systemu termicznego:

Grzejnik / źródło energii → Susceptor → Granica termiczna płytki → Temperatura płytki → Wzrost epitaksjalny

2. Epitaksja węglika krzemu

Epitaksja SiC stawia szczególnie wysokie wymagania materiałom wytwarzającym pole termiczne. Susceptory, pierścienie i powiązane elementy muszą utrzymywać stabilność chemiczną, niski poziom zanieczyszczeń i spójność wymiarową poprzez wielokrotną pracę w wysokiej temperaturze.

3. GaN i LED MOCVD

Nośniki płytek MOCVD i platformy satelitarne działają w środowiskach bogatych w prekursory, w których rozkład temperatury nośnika wpływa na warunki wzrostu płytki.

Zmiany w geometrii nośnika lub stanie powierzchni mogą przyczyniać się do zmian w:

l temperatura wafla;

l tempo wzrostu;

l grubość folii;

l kompozycja;

l jednorodność wafla do wafla.

Mersen w szczególności identyfikuje grafit pokryty SiC o wysokiej czystości, jednolite zachowanie termiczne, odporność na agresywne gazy i trwałość w przypadku czyszczenia chemicznego na miejscu jako ważne wymagania w zastosowaniach epitaksji.

4. Inne procesy wysokotemperaturowe

W wybranych komponentach RTP/RTA, CVD, ALD i innych komponentach pola termicznego można również zastosować grafit pokryty SiC, jeśli uzasadnia to temperatura, skład chemiczny, ryzyko zanieczyszczenia i geometria.

Wybór należy rozpocząć odreaktor i proces, a nie ogólna specyfikacja powłoki.

Określić:

l model procesu i reaktora;

l rozmiar wafla;

l temperatura robocza;

l gazy procesowe i oczyszczające;

l rysunek komponentu;

l zapotrzebowanie na grafit;

l wymiary krytyczne i płaskość;

l grubość powłoki;

l chropowatość powierzchni;

l wymagania inspekcyjne.

Najbardziej przydatne zapytanie ofertowe zawiera jedno główne pytanie:

Co musi robić ten komponent wewnątrz reaktora?

Powłokę SiC można następnie zaprojektować w oparciu o rzeczywisty cel, a nie izolowany parametr materiału.

W przypadku epitaksji i MOCVD celem nie jest po prostu najdłuższa trwałość powłoki. Jest to komponent zdolny do obsługi:

Stabilna temperatura płytki + niskie zanieczyszczenie + niskie wytwarzanie cząstek + powtarzalny wzrost + przewidywalna żywotność

6. Często zadawane pytania

1. Jaki jest główny cel powlekania grafitem węglikiem krzemu?

Tworzy powierzchnię procesową o wysokiej czystości i odporności chemicznej, zachowując jednocześnie obrabialność i zalety termiczne korpusu grafitowego.

2. Dlaczego CVD wykorzystuje się do powlekania SiC?

CVD umożliwia narastanie SiC bezpośrednio na złożonych powierzchniach grafitowych i zapewnia kontrolę nad strukturą, grubością i jednorodnością powłoki, gdy proces osadzania jest odpowiednio zaprojektowany.

3. Czy grubsza powłoka SiC jest zawsze lepsza?

Nie. Grubość musi być zrównoważona z naprężeniami szczątkowymi, tolerancją wymiarową, geometrią elementu i warunkami pracy.

4. Co powoduje pękanie lub rozwarstwianie się powłoki SiC?

Typowymi przyczynami są niedopasowanie CTE grafitu/SiC, naprężenia szczątkowe, defekty powierzchni styku, niewłaściwe warunki osadzania i powtarzające się cykle termiczne.

5. Jakie informacje są potrzebne do zapytania ofertowego dotyczącego grafitu pokrytego SiC?

Podaj rysunek, model reaktora, proces, rozmiar płytki, temperaturę roboczą, gazy technologiczne i czyszczące, wymagania dotyczące grafitu, specyfikację powłoki, tolerancje krytyczne, kryteria kontroli i ilość.

Potrzebujesz niestandardowego komponentu grafitowego powlekanego CVD SiC?

VeTek Semiconductor dostarcza komponenty grafitowe pokryte SiC do epitaksji półprzewodników i powiązanych zastosowań w obróbce wysokotemperaturowej.

Podziel się modelem reaktora, rysunkami komponentów, wymaganiami dotyczącymi grafitu, specyfikacjami powłok, warunkami pracy i kryteriami kontroli, aby omówić odpowiednie rozwiązanie.

Poproś o konsultację techniczną| Prześlij swój rysunek

Zapoznaj się z naszą ofertą produktów z powłoką z węglika krzemu.
