Co to jest ceramiczna łódź waflowa SiC? Dane techniczne, materiały i zastosowania

W procesach wysokotemperaturowych półprzewodników obsługa, podpieranie i obróbka cieplna płytek opiera się na specjalnym elemencie nośnym — łódce waflowej. Wraz ze wzrostem temperatury procesu oraz wzrostem wymagań dotyczących czystości i kontroli cząstek, tradycyjne łodzie z płytek kwarcowych stopniowo ujawniają problemy, takie jak krótka żywotność, wysokie współczynniki odkształceń i słaba odporność na korozję.Ceramiczne łódki waflowe z węglika krzemu (SiC).pojawiły się w tym kontekście i stały się kluczowym nośnikiem wysokiej klasy sprzętu do obróbki cieplnej.

Węglik krzemu (SiC) to inżynieryjny materiał ceramiczny, który łączy w sobie wysoką twardość, wysoką przewodność cieplną i doskonałą stabilność chemiczną.Ceramika SiC, powstałe w wyniku spiekania w wysokiej temperaturze, nie tylko wykazują doskonałą odporność na szok termiczny, ale także zachowują stabilną strukturę i rozmiar w środowiskach utleniających i korozyjnych. W rezultacie, po przetworzeniu w formie łodzi waflowej, może niezawodnie wspierać procesy wysokotemperaturowe, takie jak dyfuzja, wyżarzanie i utlenianie, dzięki czemu szczególnie nadaje się do procesów termicznych prowadzonych w temperaturach powyżej 1100°C.

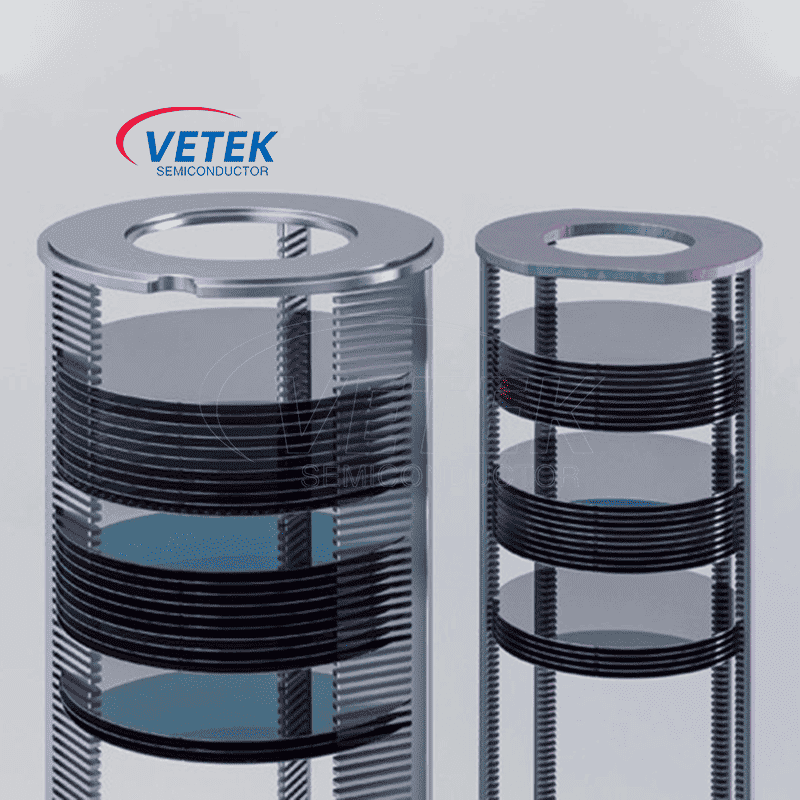

1. Co to jest łódka ceramiczna SiC?

Konstrukcja łodzi waflowych jest zwykle projektowana z wielowarstwową, równoległą konfiguracją siatki, zdolną do jednoczesnego przechowywania dziesiątek, a nawet setek płytek. Zalety ceramiki SiC w kontrolowaniu współczynników rozszerzalności cieplnej sprawiają, że są one mniej podatne na odkształcenia termiczne lub mikropęknięcia podczas procesów narastania i opadania w wysokiej temperaturze. Ponadto zawartość zanieczyszczeń metalicznych może być ściśle kontrolowana, co znacznie zmniejsza ryzyko zanieczyszczenia w wysokich temperaturach. Dzięki temu doskonale nadają się do procesów niezwykle wrażliwych na czystość, takich jak produkcja urządzeń zasilających, tranzystorów MOSFET SiC, MEMS i innych produktów.

2. Łódki kwarcowe, SiC i grafitowe: porównanie materiałów

W porównaniu z tradycyjnymi łodziami z płytek kwarcowych, łodzie z płytek ceramicznych z węglika krzemu mają zazwyczaj 3-5 razy dłuższą żywotność w warunkach wysokiej temperatury i częstych cykli termicznych. Ich większa sztywność i odporność na odkształcenia pozwalają na bardziej stabilne ułożenie płytek, co pomaga poprawić wydajność. Co ważniejsze, materiały SiC zachowują minimalne zmiany wymiarów podczas częstych cykli ogrzewania i chłodzenia, redukując odpryski na krawędziach płytek lub oddzielanie się cząstek spowodowane deformacją łódeczki.

3. Rodzaje materiałów na łodzie z węglika krzemu

Nie wszystkie łodzie waflowe SiC są produkowane z tego samego gatunku ceramiki. Różne ścieżki produkcyjne dają różne mikrostruktury i właściwości użytkowe.

3.1 Rekrystalizowany węglik krzemu (RSiC)

Rekrystalizowany SiC jest stosowany w wysokotemperaturowych elementach ceramicznych. W zależności od gatunku może wykazywać znaczną porowatość otwartą, co należy wziąć pod uwagę przy ocenie zanieczyszczenia, czyszczenia i zgodności procesu.

3.2 Spiekany węglik krzemu (SSiC)

Bezciśnieniowy spiekany SiC może zapewnić gęstą strukturę ceramiczną o wysokiej twardości, wytrzymałości mechanicznej i dobrych parametrach cieplnych. Rzeczywiste właściwości zależą od receptury, procesu spiekania i gatunku materiału.

3.3 Węglik krzemu wiązany reakcją (RBSiC / SiSiC)

SiC związany reakcją zazwyczaj zawiera resztkową fazę krzemu. Może to mieć wpływ na maksymalną temperaturę pracy i kompatybilność chemiczną, dlatego nie należy zakładać, że jego granice operacyjne są identyczne z limitami RSiC lub SSiC.

3.4 Nośniki płytek grafitowych pokrytych SiC

Grafitowy nośnik waflowy pokryty SiC różni się konstrukcją od monolitycznej ceramicznej łodzi waflowej SiC.

Wykorzystuje podłoże grafitowe chronione osadzoną powłoką SiC. Takie konstrukcje mogą zapewniać korzyści w określonych środowiskach obróbki cieplnej, ale należy ocenić integralność powłoki, odsłonięte krawędzie i potencjalne zanieczyszczenie.

4. Perspektywy na przyszłość

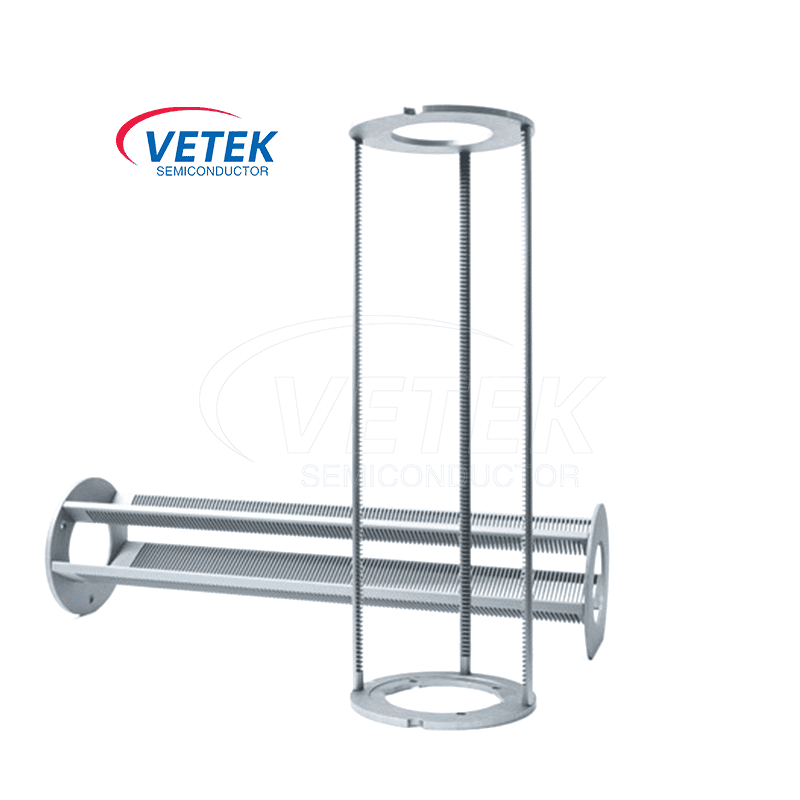

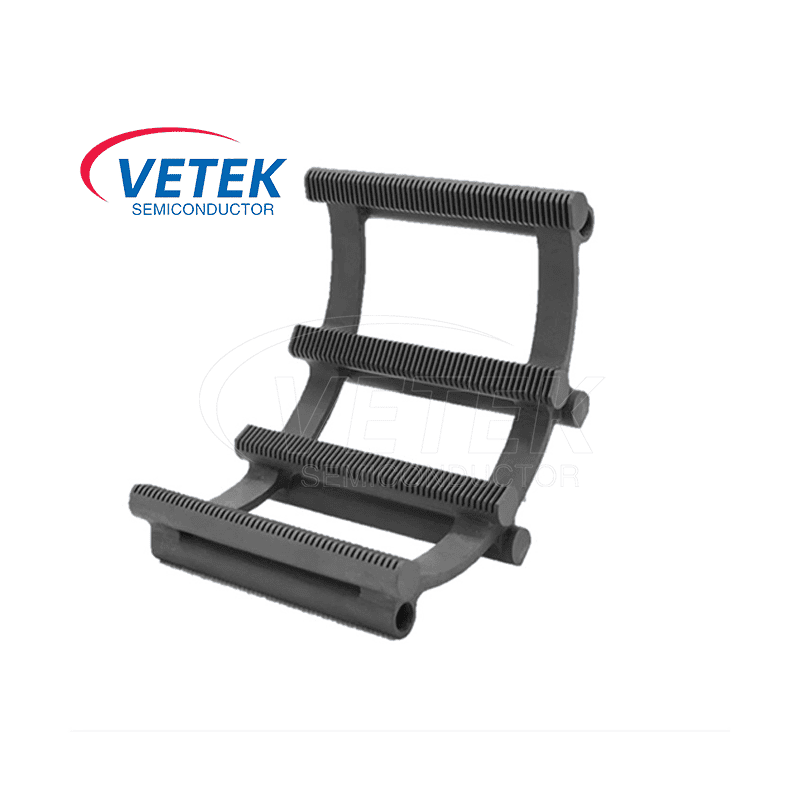

W zastosowaniach przemysłowych ceramiczne płytki waflowe z węglika krzemu stają się stopniowo preferowanym wyborem dla producentów wysokiej klasy sprzętu w procesach obróbki cieplnej, od tradycyjnych urządzeń krzemowych po materiały półprzewodnikowe trzeciej generacji. Nadają się nie tylko do różnych urządzeń do obróbki cieplnej, takich jak pionowe piece rurowe i poziome piece do utleniania, ale ich stabilna praca w środowiskach o wysokiej temperaturze i wysoce korozyjnych zapewnia również silniejsze gwarancje spójności procesu i wydajności sprzętu.

Stopniowa popularyzacja płytek ceramicznych z węglika krzemu oznacza przyspieszenie penetracji zaawansowanych materiałów ceramicznych do rdzeniowych elementów nośnych sprzętu półprzewodnikowego. W porównaniu z tradycyjnymi materiałami kwarcowymi, ich zalety w zakresie stabilności w wysokiej temperaturze, sztywności strukturalnej i odporności na zmęczenie cieplne stanowią niezawodną podstawę materiałową dla ciągłej ewolucji wyższych temperatur i bardziej rygorystycznych okien procesowych. Obecnie 6-calowe i 8-calowe ceramiczne łodzie waflowe z węglika krzemu są szeroko stosowane w masowych procesach obróbki cieplnej urządzeń energetycznych w przemyśle półprzewodników.

Specyfikacja 12-calowa jest stopniowo wprowadzana do zaawansowanych procesów i zaawansowanych linii produkcyjnych, stając się ważnym kierunkiem dla kolejnej fazy współpracy sprzętowo-materiałowej. Jednocześnie 2–4-calowe łódki waflowe nadal odgrywają rolę w platformach badawczych i określonych scenariuszach procesów, takich jak przetwarzanie podłoża LED i weryfikacja procesów. Łódki ceramiczne z węglika krzemu wykażą się większymi zaletami w zakresie stabilności, kontroli rozmiaru i pojemności płytek, napędzając ciągłą ewolucję technologii powiązanych materiałów ceramicznych.

Często zadawane pytania

1. Jaka jest główna funkcja łodzi waflowej?

Łódka waflowa utrzymuje płytki półprzewodnikowe w dokładnie rozmieszczonych pozycjach podczas obróbki w piecu. Jego głównymi funkcjami są wsparcie mechaniczne, wyrównanie płytek i kompatybilność ze środowiskiem procesów termicznych i chemicznych.

2. Jaka jest różnica między łódką z waflami SiC a łódką z waflami kwarcowymi?

Ceramiczne łodzie waflowe SiC zazwyczaj zapewniają wyższą przewodność cieplną i większą wytrzymałość mechaniczną w wysokich temperaturach dla odpowiednich gatunków. Łódki z płytek kwarcowych mają znacznie niższą rozszerzalność cieplną i są szeroko stosowane w ustalonych procesach czystych pieców półprzewodnikowych. Preferowany materiał zależy od warunków pracy.

3. Jaką temperaturę może wytrzymać łódź waflowa z ceramiki SiC?

Nie ma jednego limitu temperatury dla wszystkich łodzi z płytkami ceramicznymi SiC. Maksymalna temperatura robocza zależy od gatunku SiC, atmosfery pieca, obciążenia mechanicznego, czasu ekspozycji i cykli termicznych. Gotowy komponent należy zakwalifikować do zamierzonych warunków procesu.

4. Czy łodzie waflowe SiC nadają się do dyfuzji i utleniania?

Tak, odpowiednio wybrane i kwalifikowane łodzie ceramiczne SiC mogą być stosowane w zastosowaniach związanych z dyfuzją i utlenianiem. Należy zweryfikować skład chemiczny materiału, czystość powierzchni, konstrukcję mechaniczną i kompatybilność z gazami procesowymi.

5. Czy ceramiczne łodzie waflowe SiC można dostosować?

Łódki waflowe można projektować dla różnych konfiguracji pieca, wymiarów płytek, liczby szczelin, podziałek i geometrii podpór, z zastrzeżeniem wykonalności produkcji i walidacji projektu.

6. Jaka jest różnica między łodziami waflowymi z litego SiC i grafitowymi łódkami pokrytymi SiC?

W przypadku łódek ceramicznych z litego SiC zastosowano korpus ceramiczny, podczas gdy w nośnikach grafitowych pokrytych SiC zastosowano podłoże grafitowe z ochronną warstwą SiC. Różnią się między sobą reakcją termiczną, mechanizmami awarii, ryzykiem zanieczyszczenia i ograniczeniami serwisowymi.

7. Co powoduje powstawanie cząstek w łodziach waflowych?

Potencjalne przyczyny obejmują ścieranie mechaniczne, nieodpowiednią geometrię styku płytki, osadzanie się filmu, uszkodzenia termiczne, defekty powierzchni i zanieczyszczenie podczas obsługi lub czyszczenia. Analiza przyczyn źródłowych powinna uwzględniać materiał nośny i rzeczywisty proces pieca.
