W jaki sposób powłoka z węglika krzemu CVD osadza się na graficie?

A Powłoka CVD z węglika krzemu (SiC).powstaje poprzez wystawienie ogrzanego składnika grafitowego na działanie kontrolowanych gazów prekursorowych wewnątrz reaktora do chemicznego osadzania z fazy gazowej. Reaktywne cząsteczki docierają do powierzchni grafitu, gdzie SiC zarodkuje i rośnie, tworząc gęstą warstwę polikrystaliczną. W przypadku susceptorów półprzewodnikowych i nośników płytek pomyślne osadzanie zależy od czystości grafitu, przygotowania powierzchni, temperatury, ciśnienia, składu chemicznego gazów, przenoszenia masy, geometrii i zgodności rozszerzalności cieplnej.

Celem nie jest po prostu „pokrycie” grafitu, ale stworzenie powierzchni procesowej o wysokiej czystości, o kontrolowanej grubości, chropowatości, stechiometrii i integralności granicy faz.

1. Od podłoża grafitowego do powierzchni przystosowanej do CVD

Proces rozpoczyna się od wyboru substratu, obróbki i oczyszczenia.Grafit izostatyczny o wysokiej czystościjest powszechnie stosowany, ponieważ łączy w sobie obrabialność, stabilność termiczną i stosunkowo jednolitą mikrostrukturę.

Kluczowe czynniki podłoża obejmują czystość, gęstość, porowatość, strukturę ziaren i współczynnik rozszerzalności cieplnej (CTE). W przypadku susceptorów i nośników płytek dokładność obróbki jest równie ważna, ponieważ głębokość kieszeni, płaskość, geometria krawędzi i grubość ścianki mogą wpływać na przepływ gazu i końcowe zachowanie termiczne.

Uproszczona sekwencja to:

Wybór grafitu → Obróbka precyzyjna → Oczyszczanie → Przygotowanie powierzchni → Osadzanie CVD → Kontrola

Przed osadzeniem powierzchnia musi być czysta i odpowiednia do zarodkowania. Zanieczyszczenia, luźne cząstki lub lokalne uszkodzenia powierzchni mogą zakłócić wczesny wzrost SiC, a później stać się słabymi obszarami, dziurami lub niejednorodnymi obszarami. Przygotowanie podłoża i nakładanie powłok należy zatem traktować jako jeden zintegrowany proces.

2. Jak tworzy się SiC w reaktorze CVD

Szeroko badana trasa wykorzystujemetylotrichlorosilan (MTS, CH3SiCl3)jako prekursor krzemowo-węglowy z jednego źródła, z wodorem i często argonem w układzie gazowym. W wysokiej temperaturze MTS rozkłada się w wyniku reakcji w fazie gazowej i powierzchniowych. Substancje reaktywne są transportowane przez warstwę graniczną, adsorbowane na gorącej powierzchni grafitu, reagują i tworzą stały SiC, podczas gdy lotne produkty uboczne są usuwane.

Sekwencję osadzania można uprościć jako:

Dostarczanie prekursora → Transport gazu → Dyfuzja w warstwie granicznej → Adsorpcja powierzchniowa → Zarodkowanie → Wzrost ziarna

Komercyjne osadzanie CVD SiC na graficie jest powszechnie wykonywane powyżej ok1200°C; SGL Carbon podaje typowy zakres1200–1300°Cdla jego procesu.

Rok 2026Raporty naukowew badaniu z wykorzystaniem zbadanego systemu MTS-H21100–1350°Ci zidentyfikował przejście w pobliżu1180°Cpomiędzy silniejszą kontrolą reakcji powierzchniowych a systemem, w którym transport i dyfuzja stają się coraz ważniejsze.

W niższej temperaturze kinetyka reakcji powierzchniowych może ograniczać osadzanie. Wraz ze wzrostem temperatury rozkład prekursora przyspiesza. Gdy reakcje powierzchniowe są wystarczająco szybkie, transport substancji reaktywnych przez warstwę graniczną gazu staje się ważniejszy.

W przypadku złożonych susceptorów jednorodność powłoki jest zatem również aproblem dynamiki płynów.

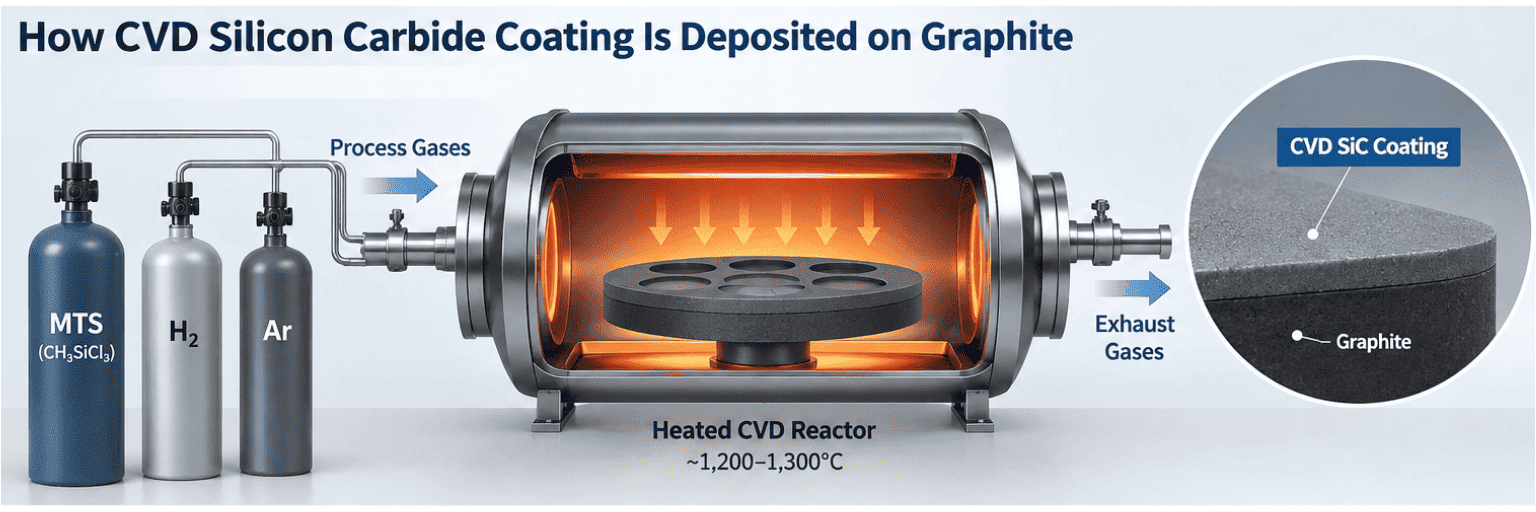

How CVD Silicon Carbide CoatingIs Deposited on Graphite

3. Co kontroluje wzrost, grubość i jednolitość?

Jakość CVD SiC zależy od kilku powiązanych zmiennych, a nie od jednej „najlepszej” temperatury.

Zmienna procesowa

Główny wpływ

Temperatura

Szybkość reakcji, wzrost ziaren, morfologia

Ciśnienie

Przenikanie masy, chropowatość, porowatość

Stosunek H2/prekursor

Równowaga Si/C i czystość fazowa

Przepływ gazu

Zachowanie i jednorodność warstwy granicznej

Czas osadzania

Grubość powłoki

Geometria komponentu

Lokalny przepływ i rozkład grubości

Stan powierzchni

Zarodkowanie i jakość interfejsu

Temperatura silnie wpływa na morfologię. W badaniu z 2026 r. osadzanie się w pobliżu1200°Cw testowanych warunkach wytworzyło gęste, dobrze zdefiniowane ziarna β-SiC, natomiast nadmierna temperatura sprzyjała powstawaniu grubszych struktur.

Równie ważny jest skład gazu. W układzie MTS-H2 stosunek wodoru do MTS zmienia ścieżki reakcji zawierające węgiel i krzem. W cytowanym badaniu uzyskano niemal stechiometryczny Si/C przyStosunek molowy H2/MTS około 10zgodnie z jego warunkami; należy to traktować jako przykład badawczy, a nie uniwersalną recepturę przemysłową.

Ciśnienie i prędkość gazu wpływają na to, jak reaktywne gatunki osiągają złożone cechy. Ostre narożniki, głębokie kieszenie, rowki i powierzchnie ekranowane mogą powodować różne lokalne warunki warstwy granicznej, dlatego jednolita powłoka na płaskiej próbce może stać się niejednolita na susceptorze z wieloma kieszeniami.

Oto dlaczegoOptymalizacja CFD i przepływu w reaktorzesą przydatne w przypadku złożonych części półprzewodnikowych.

4. Dlaczego interfejs SiC/grafit ma znaczenie

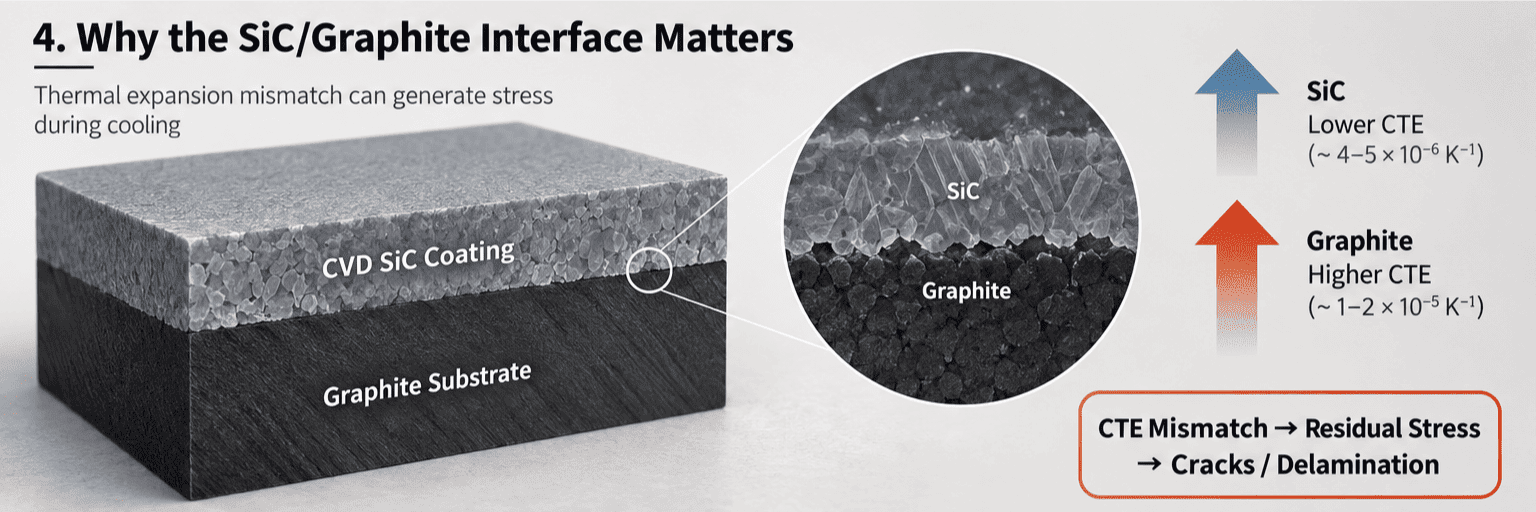

Why the SiC Graphite Interface Matters

Interfejs SiC/grafit jest głównym wyznacznikiem trwałości powłoki.

SiC osadza się w wysokiej temperaturze, a element ulega później wielokrotnemu nagrzewaniu i chłodzeniu podczas epitaksji lub MOCVD. Ponieważ grafit i SiC nie rozszerzają się identycznie, podczas chłodzenia i cykli powstają odkształcenia termiczne.

Uproszczona ścieżka awarii to:

Niedopasowanie CTE + naprężenie szczątkowe → Mikropęknięcia → Rozwarstwienie → Cząstki / odsłonięty grafit

Dlatego dobry projekt powłoki wymaga gatunku grafitu o odpowiedniej rozszerzalności cieplnej, kontrolowanym stanie powierzchni i procesie osadzania, który pozwala uniknąć nadmiernych naprężeń.

Rok 2026Międzynarodowa Ceramikabadanie badające CVD SiC na graficie wykazało również, że temperatura osadzania wpływa na mikrostrukturę powłoki i przyczepność międzyfazową.

Grubość również ma znaczenie. Grubsza warstwa może zwiększyć barierę ochronną, ale może również zmienić wymiary elementu i zwiększyć skumulowane naprężenia. W przypadku części półprzewodnikowych należy zatem uwzględnić grubość powłoki, geometrię, płaskość, wykończenie powierzchni i oczekiwane cykle termiczne.

5. Typowe wady CVD SiC i ich pochodzenie procesowe

Wady powłoki najlepiej zrozumieć poprzez powiązanie widocznych objawów z mechanizmem ich wzrostu.

Wada/objaw

Możliwa przyczyna

Otworki

Słabe zarodkowanie, cząstki, lokalne luki we wzroście

Szorstka powierzchnia

Warunki ciśnienia lub przesycenia

Niejednolita grubość

Przepływ masy związany z przepływem gazu lub geometrią

Wyśmienity

Naprężenia szczątkowe, cykle termiczne, niedopasowanie CTE

Rozwarstwienie

Słaby interfejs lub koncentracja stresu

Porowatość

Nieodpowiednie warunki wzrostu

Łuszczenie krawędzi

Naprężenia wywołane geometrią lub nierównomierne osadzanie


Stopnie, narożniki, martwe obszary i kieszenie na płytki mogą zakłócać przepływ gazu. Jeżeli gatunki reaktywne zostaną wyczerpane przed dotarciem do obszaru osłoniętego, tempo lokalnego osadzania się może spaść. I odwrotnie, lokalnie wysokie przesycenie może sprzyjać szorstkiemu lub podatnemu na wady wzrostowi.

Celem nie jest najwyższy współczynnik osadzania. Powłoka półprzewodnikowa wymaga równowagi pomiędzygęstość, czystość, stechiometria, chropowatość powierzchni, jednorodność grubości i integralność granicy faz.

Jest to szczególnie ważne w przypadku wielokieszeniowych nośników MOCVD i susceptorów epitaksji, gdzie w tym samym elemencie mogą występować różne lokalne warunki przepływu.

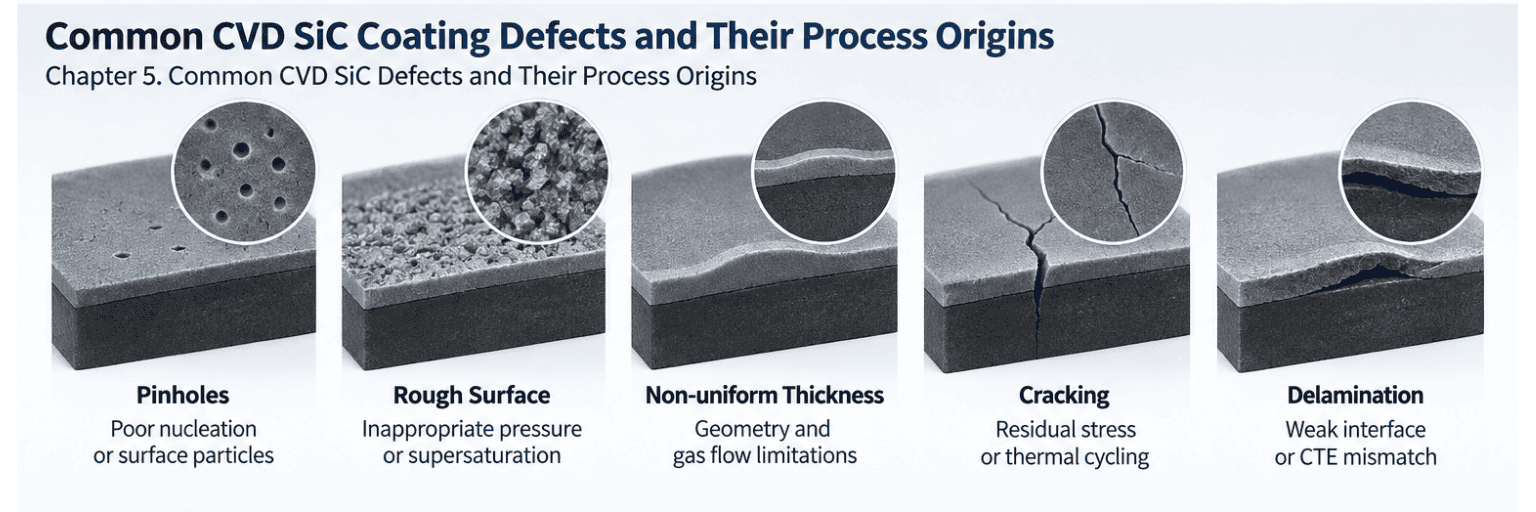

Common CVD SiC Coating Defects and Their Process Origins

6. Od powłoki CVD do komponentu półprzewodnikowego

Po osadzeniu powłokę należy oceniać jako część gotowego komponentu, a nie jako izolowany materiał.

W zależności od zastosowania kwalifikacja może obejmować:

l Dkontrola wymiarowa i płaskość;

l Cgrubość owsa i jednorodność grubości;

l Schropowatość powierzchni;

l Mmikroskopia pod kątem pęknięć, porów lub nieprawidłowych ziaren;

l Panaliza hase lub mikrostruktury;

l Pweryfikacja trafności;

l Tdokumentacja dotycząca wyścigów i kontroli.

W przypadku epitaksji i MOCVD powłoka musi również przetrwać rzeczywiste środowisko procesowe. Powłoka, która wygląda na akceptowalną bezpośrednio po osadzeniu, może nadal ulegać degradacji pod wpływem powtarzających się cykli termicznych, agresywnych środków chemicznych czyszczących lub lokalnych warunków w reaktorze.

Łańcuch inżynieryjny można zatem podsumować jako:

Receptura CVD → Struktura powłoki → Jakość interfejsu → Geometria komponentu → Stabilność termiczna/chemiczna → Wydajność procesu waflowego

Zależność ta wyjaśnia, dlaczego w przypadku powłoki CVD SiC należy zastosowaćparametry istotne dla wydajności, a nie tylko nominalna grubość powłoki.

W przypadku susceptora lub nośnika płytki jakość powłoki musi ostatecznie iść w parze z jakością grafitu, precyzyjną obróbką i geometrią komponentów, aby zapewnić stabilne zachowanie termiczne, niski poziom zanieczyszczeń i powtarzalną obróbkę półprzewodników.

Często zadawane pytania / zapytania ofertowe

1. Jaki prekursor jest powszechnie używany do powlekania CVD SiC na graficie?
Metylotrójchlorosilan (MTS) jest szeroko badany, ponieważ zawiera zarówno krzem, jak i węgiel. Rzeczywista chemia produkcji i receptury osadzania różnią się w zależności od producenta, reaktora i zastosowania.

2. W jakiej temperaturze osadza się CVD SiC na graficie?
Procesy komercyjne i badawcze zwykle przebiegają w temperaturze powyżej 1200°C, ale optymalna temperatura zależy od konstrukcji reaktora, ciśnienia, składu chemicznego prekursora, gatunku grafitu i wymaganej struktury powłoki.

3. Co kontroluje jednorodność grubości powłoki SiC?
Przepływ gazu, ciśnienie, geometria elementu, czas osadzania, rozkład temperatury i transport prekursora mają znaczenie. Głębokie kieszenie, narożniki i powierzchnie ekranowane są szczególnie wrażliwe na lokalne warunki przenoszenia masy.

4. Dlaczego powłoka CVD SiC może pękać lub rozwarstwiać się?
Typowymi przyczynami są naprężenia szczątkowe, niedopasowanie CTE grafitu/SiC, nieodpowiednie przygotowanie powierzchni styku, defekty mikrostrukturalne powłoki i powtarzające się cykle termiczne.

5. Jakie informacje należy podać w zapytaniu ofertowym dotyczącym powłoki CVD SiC?
Podaj rysunek 2D lub model 3D, funkcję komponentu, model reaktora, warunki procesu, wymagania dotyczące grafitu, grubość powłoki, chropowatość powierzchni, tolerancje wymiarowe, wymagania kontrolne i wymaganą ilość.


Referencje

1. SGL Carbon.Powłoka SIGRAFINE® SiC — Osadzanie CVD SiC na graficie izostatycznym, dopasowanie temperatury powłoki i rozszerzalności cieplnej.

2. Huo, Y. i in.Badanie korelacji proces-struktura-właściwość powłok CVD-SiC na podłożach grafitowych. Raporty naukowe, Tom. 16, art. 4150, 2026.

3. Ma, Q. i in.Adhezja międzyfazowa powłok CVD-SiC na podłożach grafitowych: Rola temperatury w mikrostrukturze i właściwościach mechanicznych. Międzynarodowa Ceramika, Tom. 52, 2026.

4. Zhu, D., Hing, P., Brown, P., Sahai, Y.Charakterystyka powłok z węglika krzemu naniesionych na graficie metodą chemicznego osadzania z fazy gazowej. Journal of Materials Processing Technology, Tom. 48, 1995.
