Powłoki CVD w epitaksji półprzewodników: parametry inżynieryjne, dobór SiC/TaC i kontrola awarii

Autor | Inżynier Nickwu | Inżynier w dziale materiałów zaawansowanych, Vetek Semiconductor

Wstęp: W epitaksji pokryty grafitem susceptor stanowi część granicy termicznej, chemicznej i zanieczyszczeń reaktora. Jego wartość nie polega na samej grubości powłoki, ale na tym, jak konsekwentnie wykończona część utrzymuje temperaturę płytki, stabilność powierzchni i powtarzalność podczas cykli wzrostu i czyszczenia.

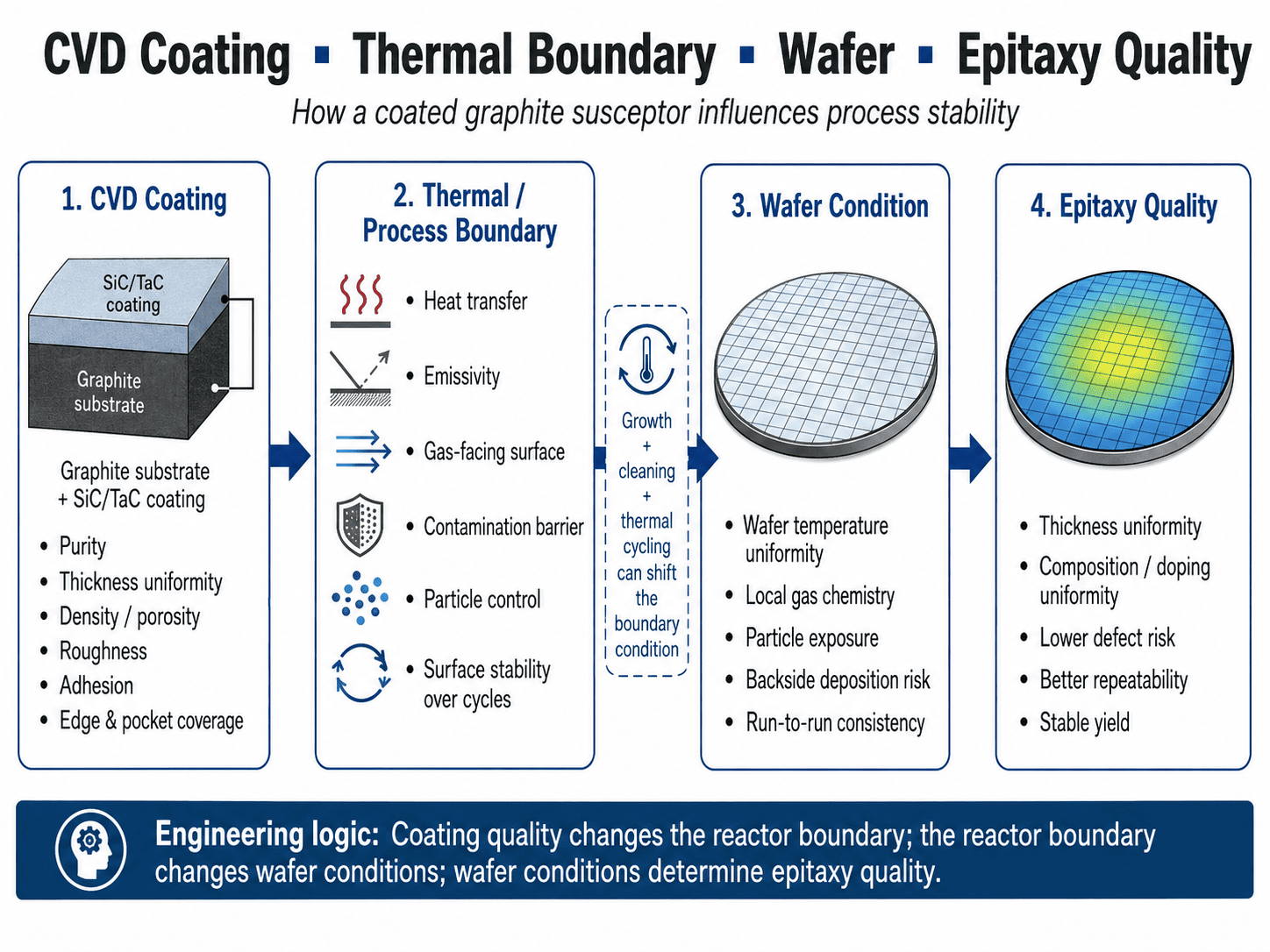

1. Powłoka CVD jako granica procesu epitaksji

Podstawowy wniosek: Nawet przy niezmienionej temperaturze, ciśnieniu i przepływie gazu, chropowatość powłoki, osady, geometria kieszeni lub degradacja granicy faz mogą zmienić przenoszenie ciepła i chemię powierzchni. Dlatego powlekany susceptor należy traktować jako krytyczny dla procesu element reaktora, a nie pasywny uchwyt płytki.

Typowe temperatury wzrostu ilustrują obciążenie: GaN MOCVD często osiąga temperaturę w pobliżu 1000–1100°C, epitaksja Si około 1050–1200°C, a epitaksja SiC około 1500–1700°C. Temperatura płytki zależy od mocy grzejnika oraz geometrii susceptora, emisyjności, głębokości kieszeni, rotacji i przepływu gazu.

Planetarny MOCVD wykorzystuje przepływ laminarny i rotację wielu nośników, aby poprawić grubość, skład i jednorodność domieszkowania.

2. Parametry powłok CVD SiC i TaC

Podstawowy wniosek: „Powłoka 100 μm” nie jest pełną specyfikacją półprzewodników. Gęstość, czystość, mikrostruktura, chropowatość, WRC, rozkład grubości, przyczepność i kontrola defektów muszą być rozpatrywane łącznie, zwłaszcza w przypadku kieszeni, krawędzi, otworów i zacienionych elementów, gdzie lokalne osadzanie może się różnić.

Łańcuch inżynieryjny to:

Temperatura CVD/ciśnienie/stosunek gazu → wzrost ziaren → gęstość/chropowatość/naprężenie → trwałość powłoki.

Wyższe ciśnienie zwiększało szorstkość i porowatość, podczas gdy nadmierna temperatura powodowała powstawanie grubszych struktur.[3]

3. Jednorodność termiczna i powtarzalność między rundami

Podstawowy wniosek: Powłoka może stać się nieakceptowalna w procesie, zanim zacznie się wyraźnie złuszczać. Dryft grubości, recesja, osady lub zmiana chropowatości mogą zmienić przenoszenie ciepła i emisyjność pomiędzy płytką a susceptorem, powodując zmianę temperatury lub dryf między fazami, podczas gdy element nadal wygląda na nienaruszony mechanicznie.

Bilans cieplny wafla:

Qcałkowita = Qprzewodnictwo + Qpromieniowanie + Qkonwekcja

Powlekany susceptor wpływa na te warunki poprzez właściwości materiału, stan powierzchni i geometrię. Głębokość kieszeni ma znaczenie, ponieważ nawarstwiająca się powłoka zmienia ostateczną geometrię osadzenia płytki.

Powłoka o nominalnej grubości 100 μm, która zmienia się wokół kieszeni, może zmienić zarówno lokalną ścieżkę termiczną, jak i ostateczne wymiary. Mała różnica nie powoduje automatycznie niejednorodności, ale głębokość kieszeni po pokryciu powinna stanowić CTQ.

Podczas produkcji:

osady wzrostowe + czyszczenie + cykle termiczne → dryf szorstkości/emisyjności → dryft granicy termicznej → dryft temperatury płytki → dryf szybkości wzrostu/kompozycji.

Dlatego też żywotność komponentów należy definiować na podstawie ograniczeń procesu, a nie po prostu na podstawie „braku widocznych uszkodzeń”.

4. Wybór CVD SiC vs. CVD TaC

Podstawowy wniosek: CVD SiC stanowi praktyczną podstawę dla wielu części epitaksyjnych Si, GaN i SiC ze względu na jego dojrzałość, czystość i kompatybilność z grafitem. TaC staje się atrakcyjny, gdy ekstremalna temperatura lub skład chemiczny bogaty w Si powodują, że recesja SiC jest zweryfikowanym mechanizmem ograniczającym żywotność.

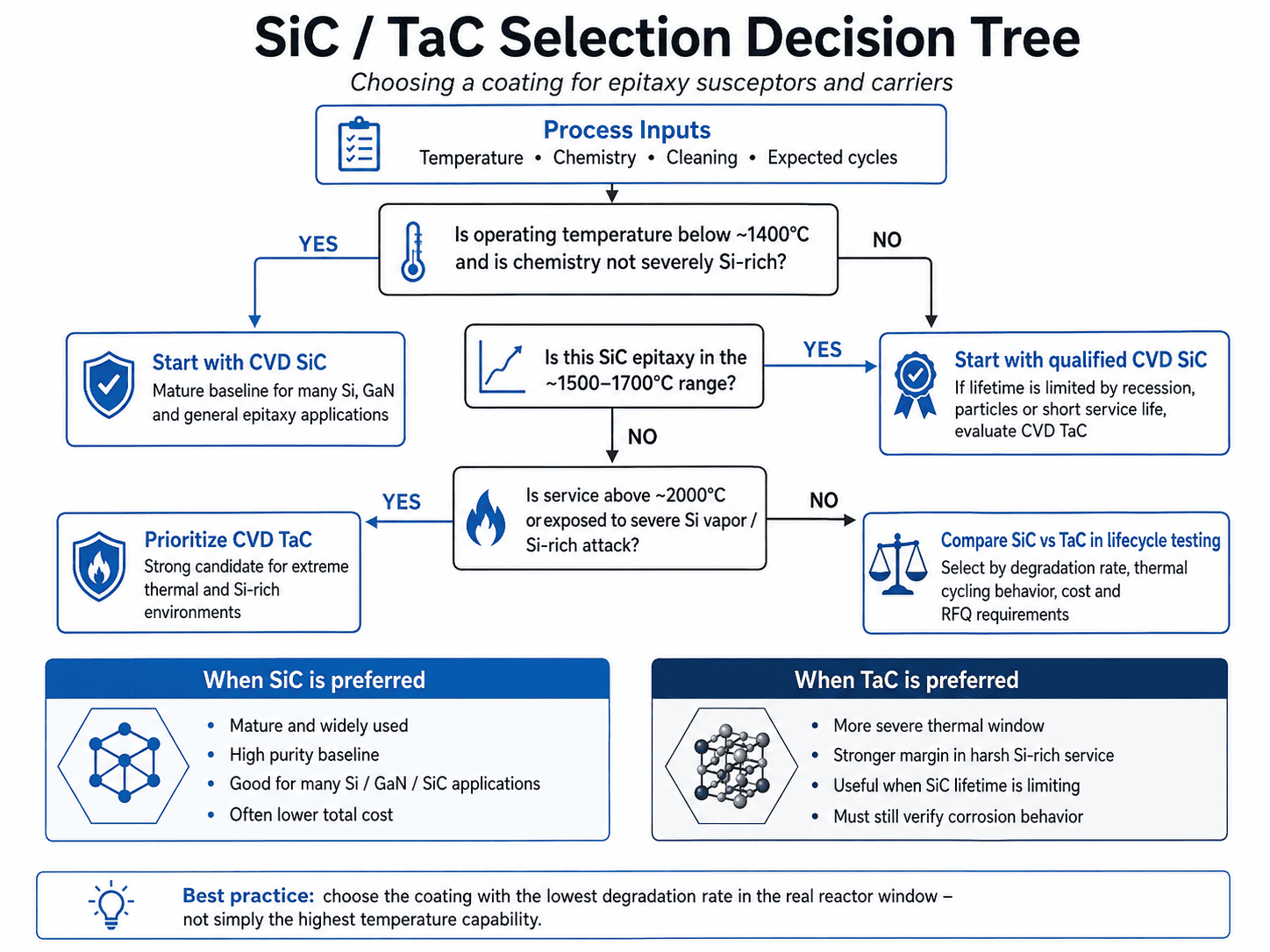

Drzewo decyzyjne wyboruT < ~1400°C i chemicznie kompatybilny z SiC?

→ Tak: kwalifikuje się do CVD SiC.

→ Nie: kontynuuj.

Epitaksja SiC w temperaturze ~1500–1700°C?

→ Zacznij od sprawdzonego SiC. Jeśli dominuje recesja, cząstki lub krótki czas życia, porównaj TaC.

>2000°C lub silne narażenie na opary Si?

→ Nadaj priorytet ocenie TaC.

TaC nie jest niewrażliwy chemicznie. W temperaturze 1973 K w parach krzemu CVD TaC utworzył produkty reakcji TaSi₂/SiC; zwiększająca się ekspozycja na Si, zwiększona głębokość i chropowatość korozji.[4] Dlatego wybór powinien opierać się na szybkości degradacji w rzeczywistym reaktorze, a nie samej temperaturze topnienia.

5. Mechanizmy uszkodzeń powłok CVD

Podstawowy wniosek: Większość uszkodzeń susceptora z powłoką wynika z połączonych naprężeń termicznych, niejednorodności osadzania, recesji chemicznej oraz uszkodzeń związanych z czyszczeniem lub obsługą. Analiza awarii powinna powiązać widoczną wadę z mechanizmem źródłowym, a następnie z objawami płytki, zamiast zatrzymywać się na „łuszczeniu się powłoki”.

Przydatną relacją naprężenia cieplnego pierwszego rzędu jest:

σ ≈ E × Δα × ΔT

gdzie E to moduł powłoki, Δα różnica CTE powłoka/podłoże, a ΔT wychylenie termiczne. Dlatego dopasowanie współczynnika CTE grafitu ma prawie takie samo znaczenie jak czystość powłoki.

Głębokie kieszenie, otwory i rowki mogą przyjmować różne rodzaje transportu prekursorów:

miejscowa cienka/porowata powłoka → atak termiczny/chemiczny → ekspozycja na grafit → erozja → cząstki → ryzyko uszkodzenia płytki.

Dlatego też element może osiągnąć koniec okresu eksploatacji w procesie przed końcem okresu użytkowania mechanicznego.

6. Wymagania dotyczące kwalifikacji i zapytania ofertowego

Podstawowy wniosek: Kwalifikacja powinna przekształcić warunki reaktora w mierzalne CTQ i zweryfikować je na gotowej geometrii. Same certyfikaty materiałowe nie wystarczą; celem jest powtarzalna integralność powłoki, wymiary i zachowanie termiczno-chemiczne poprzez reprezentatywne cykle wzrostu i czyszczenia.

Praktyczna specyfikacja powinna zawierać:

• Tworzywo: gatunek grafitu, czystość, WRC; faza powlekania i czystość.
• Powłoka: grubość, ograniczenia lokalne, chropowatość, kryteria otworków/porowatości, kryteria przyczepności lub cyklu termicznego.
• Geometria: głębokość kieszeni po pokryciu, płaskość/bicie, średnica zewnętrzna/wewnętrzna, otwory i parametry CTQ związane z obrotem.
• Proces: rozmiar płytki, temperatura, gazy, ciśnienie, tryb ogrzewania/rotacji, chemia czyszczenia i oczekiwane cykle.

Polecane punkty kontrolne:

Przychodzące → określone cykle wzrostu → czyszczenie → koniec życia.

Korelowanie tych punktów kontrolnych z danymi dotyczącymi cząstek i płytek jest bardziej przydatne niż sama kontrola wzrokowa.

7. Często zadawane pytania

Jak gruby powinien być CVD SiC?

Około 100 μm jest użytecznym odniesieniem, a nie uniwersalnym maksimum. Geometria, naddatek na korozję, naprężenia i tolerancja wymiarowa określają cel.

Czy grubsza powłoka zawsze wytrzymuje dłużej?

Nie. Zwiększa rezerwę antykorozyjną, ale może również zwiększać naprężenia szczątkowe i przesunięcie wymiarowe.

Dlaczego powłoka SiC się łuszczy?

Typowymi przyczynami są: niedopasowanie CTE, naprężenia szczątkowe, wady interfejsu, geometria krawędzi, cykle termiczne, atak chemiczny i uszkodzenia spowodowane czyszczeniem.

Kiedy TaC powinien zastąpić SiC?

Gdy udowodni się, że dominującym limitem żywotności SiC jest wysoka temperatura lub atak bogaty w SiC, a TaC daje lepszy wynik w całym cyklu życia.

Wniosek

Podstawowy wniosek: Grafit pokrywany metodą CVD należy kwalifikować jako część procesu epitaksji. Celem jest stabilne zachowanie termiczne, chemiczne i wymiarowe w trakcie produkcji, a koniec życia określony jest na podstawie mierzalnych wskaźników CTQ procesu, a nie samych widocznych uszkodzeń.

Łańcuch inżynieryjny to:

podłoże grafitowe → mikrostruktura CVD → gotowa geometria → stabilność termiczna/chemiczna → powtarzalność płytki.

Lepszym pytaniem nie jest po prostu „Jak gruba jest powłoka?” ale „Jak ten komponent będzie się zachowywał po wielokrotnych cyklach wzrostu, czyszczenia i ogrzewania oraz jaki mierzalny limit określa koniec jego życia?”

Referencje

[1] AIXTRON SE, Zasada planetarna (MOCVD).

[2] SGL Carbon, powłoka SIGRAFINE® SiC – dane materiałowe.

[3] Huo Y. i in., Scientific Reports 16, 4150 (2026), „Study of the Process-Structure-Property Correlation in CVD-SiC Coatings on Graphite Substrates”.

[4] Hao K. i in., Vacuum 241, 114677 (2025), „Silicon Vapor Induced Corrosion Mechanisms of CVD TaC Coatings on Graphite Substrates”.

Inżynier Nickwu ma 15 lat doświadczenia w badaniach i rozwoju powłok CVD i materiałów gorących na bazie węgla. Kierował projektem mającym na celu wprowadzenie masowej produkcji pierwszych w Chinach elementów grafitowych pokrytych TaC stosowanych w 8-calowej epitaksji SiC. Brał udział w licznych projektach związanych z projektowaniem i analizą uszkodzeń stref gorących w przypadku wzrostu kryształów SiC i posiada siedem patentów na wynalazki związane z materiałami strefy gorącej.
