Optymalizacja wydajności MicroLED z podłożami SiC i zaawansowanymi powłokami

P1: Dlaczego diody MicroLED w coraz większym stopniu opierają się na podłożach SiC?

To głównie walka z ciepłem i wadami konstrukcyjnymi. Podczas gdy szafir był starym wyborem, węglik krzemu (SiC) przejmuje jego rolę, ponieważ jego przewodność cieplna jest po prostu na innym poziomie. Ma to znaczenie, ponieważ w zastosowaniach MicroLED o dużej mocy nie można sobie pozwolić na „spadek wydajności” spowodowany przegrzaniem. Ale chodzi o coś więcej, niż tylko zachowanie spokoju. Dopasowanie sieci pomiędzy warstwami SiC i LED jest niewiarygodnie ścisłe — znacznie lepsze niż w przypadku krzemu. Ta precyzja od samego początku ogranicza defekty, czyniąc podłoża SiC logiczną, choć bardziej premium, podstawą wyświetlaczy, które rzeczywiście są trwałe.

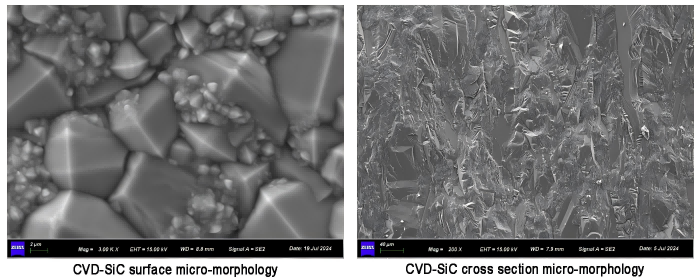

P2: CVD SiC kontra spiekany SiC: Który z nich faktycznie wygrywa w produkcji MicroLED?

Chociaż oba mają swoje miejsce, CVD (chemiczne osadzanie z fazy gazowej) SiC jest tutaj złotym standardem. Dlaczego? Ponieważ jest praktycznie pozbawiony porów i niezwykle czysty. Spiekany SiC jest z pewnością twardy, ale te maleńkie mikroskopijne pory mogą siać spustoszenie w delikatnych procesach półprzewodnikowych. Jeśli Twoim celem jest wysokowydajny wzrost MOCVD, ultragładka powierzchnia CVD SiC o wysokiej czystości nie podlega negocjacjom.

P3: Co sprawia, że ​​powłoki TaC są tak istotne w procesie MOCVD?

Pomyśl o węgliku tantalu (TaC) jako o zaawansowanej technologicznie tarczy. Środowisko MOCVD jest brutalne — ekstremalne ciepło i agresywne chemikalia są normą. Powłoka TaC tworzy wytrzymałą barierę, która zapobiega korozji sprzętu lub wydzielaniu cząstek. Nie chodzi tylko o to, aby sprzęt działał dłużej; chodzi o utrzymanie środowiska wzrostu w nieskazitelnym stanie, aby same diody LED działały bez zarzutu.

P4: Które konkretne komponenty SiC mają decydujący wpływ na sprzęt MicroLED?

Podnośnikami cięższymi są susceptory, pierścienie i nośniki (lub dyski) płytek. Składniki te znajdują się na linii ognia podczas wzrostu epitaksjalnego. Obróbka tych części za pomocą CVD SiC lub TaC zapewnia równomierny rozkład ciepła i odporność chemiczną. Jeśli te części ulegną awarii lub będą się zmieniać, wydajność urządzenia spadnie.

5. Jakie są przyczyny niskich wskaźników wydajności MicroLED? Jak materiały wpływają na wydajność?

Szczerze mówiąc, niska wydajność jest „słoniem w pokoju” w przypadku skalowania MicroLED. Większość tych niepowodzeń produkcyjnych wynika z dwóch przyczyn: ogromnego stresu termicznego i irytujących, bezpańskich cząstek, które wkradają się podczas wzrostu. W tym przypadku wybór materiałów staje się punktem zwrotnym. Przechodząc na najwyższej jakości podłoża SiC i wprowadzając komponenty pokryte TaC, w zasadzie budujesz fortecę chroniącą przed defektami. Materiały te tworzą solidne, przewidywalne środowisko, które zapobiega pękaniu lub wypaczaniu się płytek pod ciśnieniem. Krótko mówiąc? Lepsze materiały oznaczają mniej „niewypałów” i znacznie łatwiejszą drogę do masowej produkcji.

P6: Czy naprawdę możemy wyeliminować zanieczyszczenie cząsteczkami w MOCVD?

„Wyeliminować” to mocne słowo, ale z pewnością można je zminimalizować. Standardowe komponenty często z czasem ulegają degradacji i „zrzucaniu” cząstek. Powłoki takie jak TaC lub CVD SiC tworzą chemicznie obojętną, gładką jak szkło powierzchnię, która nie łuszczy się. Ta czystość jest dokładnie tym, co odróżnia wysokowydajny MicroLED od wadliwego.

Pytanie 7: SiC kontra szafir kontra krzem: szybki przegląd.

SiC:Wybór premium. Radzi sobie z ciepłem jak profesjonalista i idealnie pasuje do siatki, chociaż ma wyższą cenę.

Szafir:Weteran przyjazny budżetowi. Jest powszechnie dostępny, ale ma problemy z rozpraszaniem ciepła i wyższym wskaźnikiem defektów.

Krzem:Świetnie nadaje się do integracji z istniejącą elektroniką, ale niedopasowanie termiczne często prowadzi do pęknięć warstw lub słabej wydajności.

P8: Jak diody MicroLED wpisują się w przyszłość półprzewodników trzeciej generacji?
Diody MicroLED to „zabójcza aplikacja” dla materiałów trzeciej generacji, takich jak GaN i SiC. Patrzymy w przyszłość zdefiniowaną przez niesamowitą jasność i wyjątkowo niskie zużycie energii. Niezależnie od tego, czy będzie to następna generacja okularów AR/VR, czy wyświetlacze samochodowe o wysokim kontraście, synergia między podłożami SiC i powłokami ochronnymi będzie podstawą niezawodności w branży.
