Węglik krzemowy (sic)jest ważnym wysokiej klasy precyzyjnym materiałem półprzewodnikowym. Ze względu na dobrą odporność na wysoką temperaturę, odporność na korozję, odporność na zużycie, właściwości mechaniczne o wysokiej temperaturze, odporność na utlenianie i inne cechy, ma szerokie perspektywy zastosowań w dziedzinach zaawansowanych technologii, takich jak półprzewodniki, energia jądra, obrona narodowa i technologia kosmiczna.

Jak dotąd ponad 200SIC Crystal Structureszostały potwierdzone, główne typy to sześciokątny (2H-SIC, 4H-SIC, 6H-SIC) i sześcienne 3C-SIC. Wśród nich równoznaczne cechy strukturalne 3C-SIC określają, że ten rodzaj proszku ma lepszą naturalną sferyczność i gęste charakterystykę układania w stosy niż α-SIC, więc ma lepszą wydajność w precyzyjnym mieleniu, produktach ceramicznych i innych pól. Obecnie różne powody doprowadziły do ​​niepowodzenia doskonałej wydajności nowych materiałów 3C-SIC w osiąganiu dużych zastosowań przemysłowych.

Wśród wielu politypów SIC 3C-SIC jest jedynym sześciennym politypem, znanym również jako β-SIC. W tej strukturze krystalicznej atomy SI i C istnieją w sieci w stosunku jeden do jednego, a każdy atom jest otoczony czterema heterogenicznymi atomami, tworząc czworościenną jednostkę strukturalną z silnymi wiązaniami kowalencyjnymi. Cechą strukturalną 3C-SIC jest to, że warstwy dwuatomiczne SI-C są wielokrotnie ułożone w kolejności ABC-ABC…, a każda komórka jednostkowa zawiera trzy takie warstwy dwuatomiczne, które nazywa się reprezentacją C3; Struktura krystaliczna 3C-SIC pokazano na poniższym rysunku:

Obecnie krzem (SI) jest najczęściej stosowanym materiałem półprzewodników dla urządzeń energetycznych. Jednak ze względu na wydajność SI urządzenia energetyczne na bazie krzemu są ograniczone. W porównaniu z 4H-SIC i 6H-SIC 3C-SIC ma najwyższą teoretyczną mobilność elektronów w temperaturze pokojowej (1000 cm · v^-1·S^-1) i ma więcej zalet w aplikacjach urządzeń MOS. Jednocześnie 3C-SIC ma również doskonałe właściwości, takie jak wysokie napięcie rozkładu, dobra przewodność cieplna, wysoka twardość, szeroka gości, oporność w wysokiej temperaturze i odporność na promieniowanie.

Dlatego ma duży potencjał w elektronice, optoelektronice, czujnikach i zastosowaniach w ekstremalnych warunkach, promując rozwój i innowacje powiązanych technologii oraz wykazując szeroki potencjał zastosowania w wielu dziedzinach:

Po pierwsze: szczególnie w środowiskach o wysokiej częstotliwości i wysokiej temperaturze wysokie napięcie rozkładu i wysoka mobilność elektronów 3C-SIC sprawiają, że jest to idealny wybór do produkcji urządzeń energetycznych, takich jak MOSFET.

Po drugie: Zastosowanie 3C-SIC w systemach nanoelektronicznych i mikroelektromechanicznych (MEMS) korzysta z jej kompatybilności z technologią krzemową, umożliwiając produkcję struktur nanoskali, takich jak nanoelektronika i urządzenia nanoelekttromechaniczne.

Po trzecie: jako szeroki materiał półprzewodnikowy, 3C-SIC nadaje się do produkcji diod emitujących światło (diody LED). Jego zastosowanie w oświetleniu, technologii wyświetlania i laserach przyciągnęło uwagę ze względu na wysoką wydajność świetlistą i łatwe domieszkowanie [9].         Po czwarte: Jednocześnie 3C-SIC jest stosowany do produkcji detektorów wrażliwych na pozycję, zwłaszcza detektorów wrażliwych na pozycję lasera w oparciu o boczne efekt fotowoltaiczny, które wykazują wysoką wrażliwość w warunkach zerowych stronniczości i nadają się do precyzyjnego pozycjonowania.

Metoda przygotowania heteroepitaxii 3C SIC

Główne metody wzrostu heteroepitaxialnego 3C-SIC obejmują chemiczne osadzanie pary (CVD), epitaxy sublimacyjnej (SE), epitaxy w fazie ciekłej (LPE), epitaxii wiązki molekularnej (taka jak temperatura gazowa (MBE), pryptowanie magnetronowe i itp. CVD jest preferowaną metodą rozpoznawczą 3C-SIC. Zoptymalizuj jakość warstwy epitaksjalnej).

Chemiczne odkładanie pary (CVD): Gaz złożony zawierający elementy SI i C jest przekazywane do komory reakcyjnej, podgrzewane i rozkładane w wysokiej temperaturze, a następnie atomy SI i atomy C wytrącane są na substrat SI lub 6H-SIC, podłoże 15R-SIC, 4H-SIC. Temperatura tej reakcji wynosi zwykle między 1300-1500 ℃. Wspólnymi źródłami SI są SIH4, TCS, MTS itp., A źródła C to głównie C2H4, C3H8 itp., A H2 jest wykorzystywane jako gaz nośny.

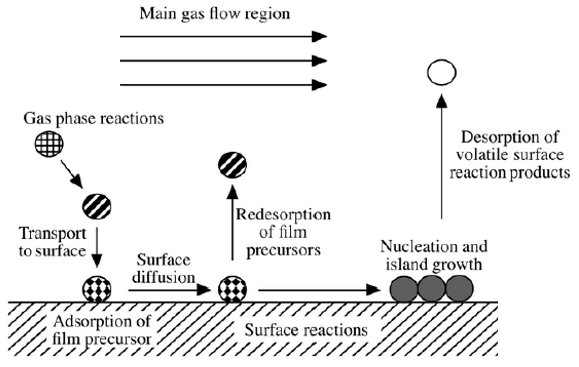

Proces wzrostu obejmuje głównie następujące kroki:

1. Źródło reakcji fazy gazowej jest transportowane w głównym przepływie gazu w kierunku strefy osadzania.

2. Reakcja fazy gazowej występuje w warstwie granicznej w celu wygenerowania cienkich prekursorów warstwy i produktów ubocznych.

3. Proces opadów, adsorpcji i pękania prekursora.

4. Adsorbowane atomy migrują i rekonstruują na powierzchni podłoża.

5. Zaadsorbowane atomy zarodkują i rosną na powierzchni podłoża.

6. Transport masowy gazu po reakcji do głównej strefy przepływu gazu i jest wyciągnięty z komory reakcji.

Dzięki ciągłym postępowi technologicznym i szczegółowym badaniu mechanizmu 3C-SIC Heteroepitaksial Technology odgrywa ważniejszą rolę w przemyśle półprzewodników i promują rozwój wysokowydajnych urządzeń elektronicznych. Na przykład szybki wzrost wysokiej jakości grubej folii 3C-SIC jest kluczem do zaspokojenia potrzeb urządzeń wysokiego napięcia. Konieczne są dalsze badania w celu przezwyciężenia równowagi między tempem wzrostu a jednorodnością materiału; W połączeniu z zastosowaniem 3C-SIC w heterogenicznych strukturach, takich jak SIC/GAN, badaj swoje potencjalne zastosowania w nowych urządzeniach, takich jak elektronika energetyczna, integracja optoelektroniczna i przetwarzanie informacji kwantowych.
