Co to jest półksiężyc w komorze reakcyjnej LPE?

W systemach epitaksji z węglika krzemu (SiC) wiele kluczowych komponentów reaktorów pozostaje nieznanych poza przemysłem produkującym półprzewodniki. Jednym z takich komponentów jest „Halfmoon” – część konstrukcyjna na bazie grafitu, powszechnie stosowana w komorach reakcyjnych LPE.

Chociaż Halfmoon sam w sobie nie jest nośnikiem płytek, odgrywa ważną rolę w utrzymaniu stabilności reaktora podczas wysokotemperaturowych procesów wzrostu epitaksjalnego. W miarę jak produkcja półprzewodników SiC zmierza w kierunku większych płytek i bardziej rygorystycznej kontroli procesu, coraz większe znaczenie zyskuje konstrukcja i wydajność materiałowa wewnętrznych elementów reaktora.

Zrozumienie komory reakcyjnej LPE

LPE (epitaksja fazy ciekłej) to technika wzrostu kryształów stosowana w produkcji półprzewodników. W układach epitaksji SiC komora reakcyjna pracuje w niezwykle wymagających warunkach obejmujących:

• Wysokie temperatury
• Reaktywne gazy procesowe
• Długie cykle termiczne
• Ścisła kontrola zanieczyszczeń
• Wymagania dotyczące stabilnego przepływu gazu

Nowoczesne systemy epitaksji SiC, takie jak reaktory LPE, w dużym stopniu opierają się na stabilnych strukturach pola termicznego i zarządzaniu przepływem gazu w komorze reakcyjnej. Nawet niewielkie różnice w rozkładzie temperatury lub równomierności przepływu gazu mogą bezpośrednio wpływać na jakość warstwy epitaksjalnej i konsystencję płytki.

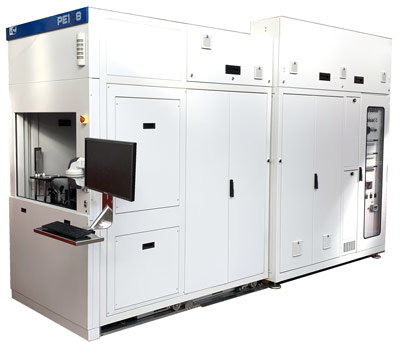

Reaktor epitaksyjny LPE PE1O6 SiC, poziomy system gorącej ściany stosowany do zaawansowanego wzrostu płytek SiC.

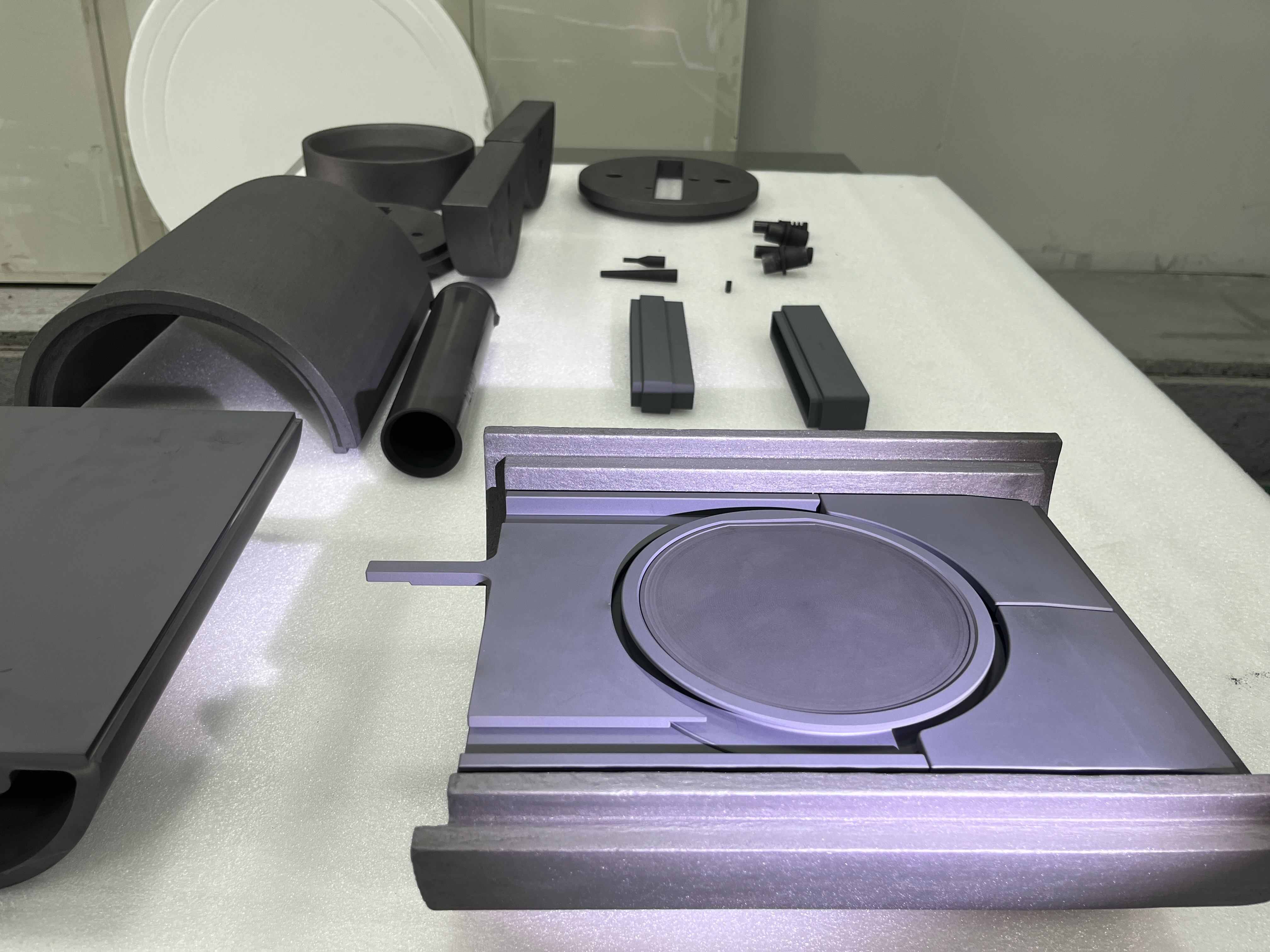

Wewnątrz komory wiele komponentów na bazie grafitu współpracuje ze sobą, tworząc kontrolowane środowisko termiczne i chemiczne dla wzrostu epitaksjalnego. Halfmoon jest jednym z tych wspierających elementów konstrukcyjnych.

Dlaczego nazywa się to „Półksiężycem”?

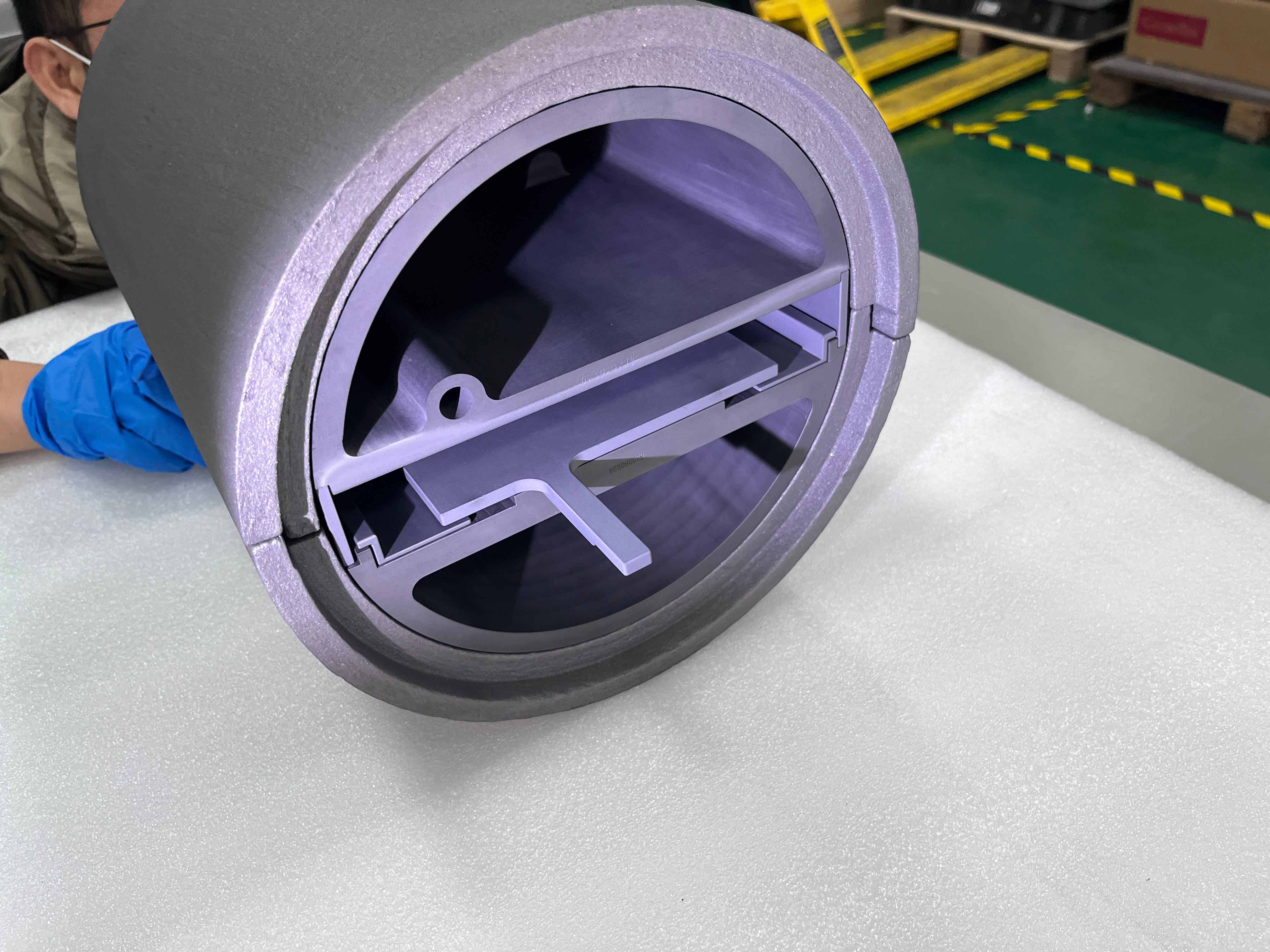

Część ma swoją nazwę głównie ze względu na kształt. W wielu reaktorach LPE element wygląda podobnie do struktury półkola lub półksiężyca, gdy jest zainstalowany wokół obszaru gorącej strefy.

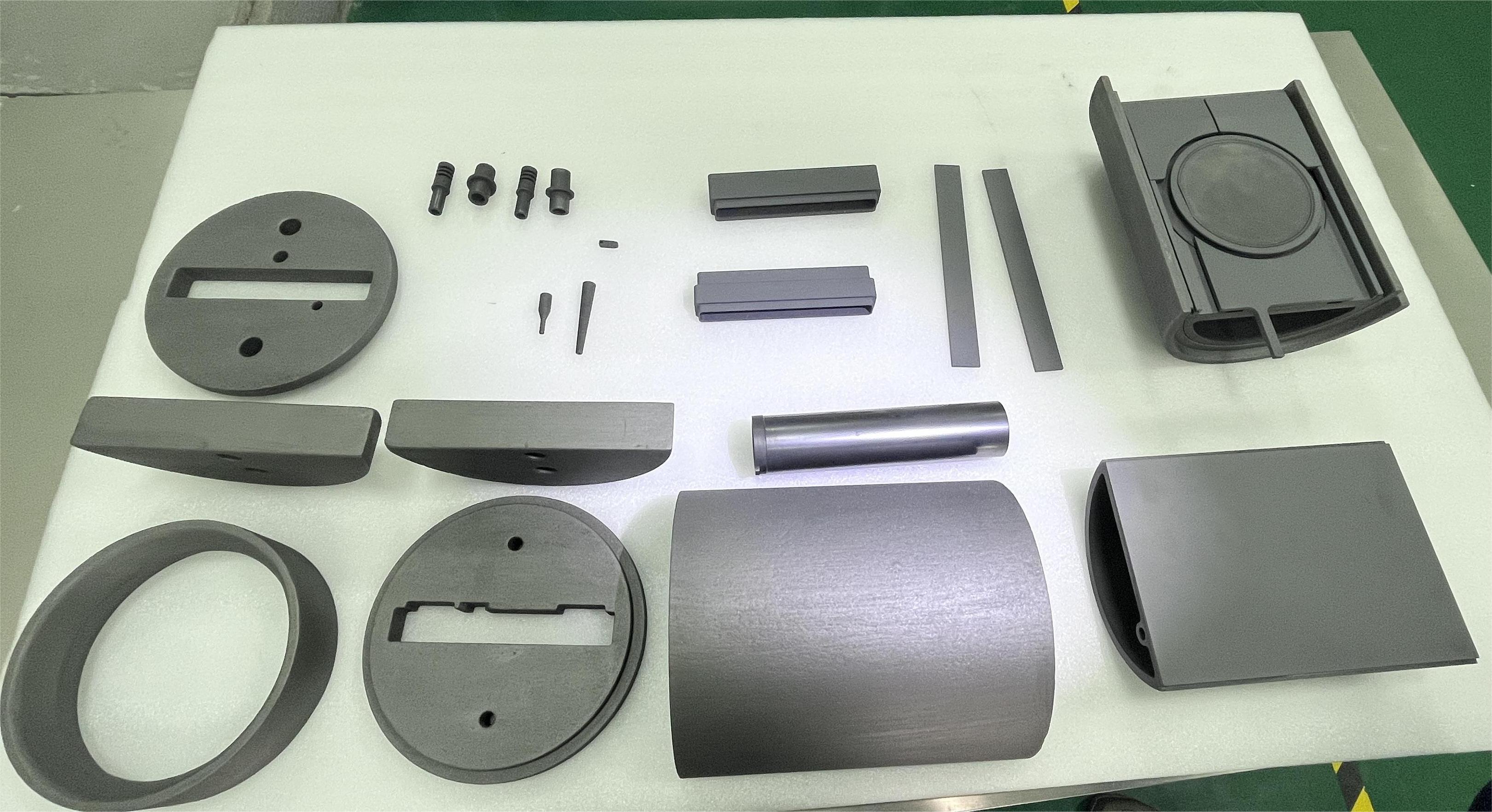

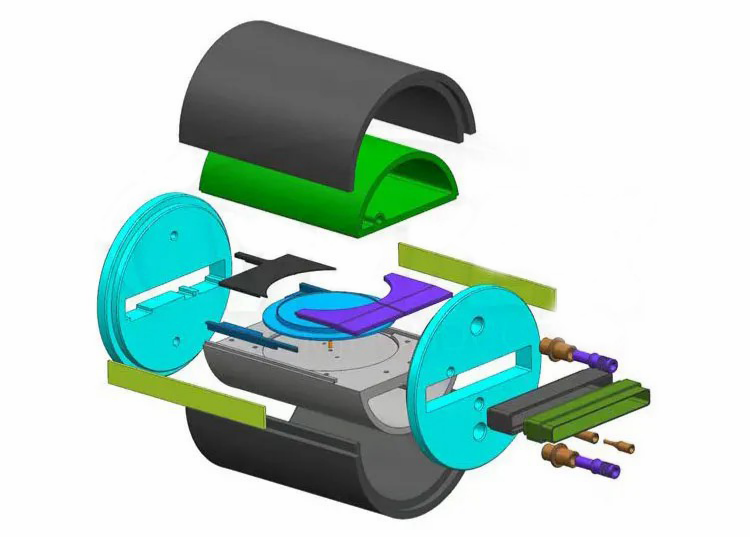

Różni producenci sprzętu stosują nieco inne konstrukcje. Niektóre części Halfmoon są grubsze, niektóre zawierają dodatkowe konstrukcje wsporcze, a jeszcze inne są bezpośrednio połączone z obrotowymi zespołami wewnątrz komory.

W rzeczywistych systemach reaktorów geometrię zwykle optymalizuje się wraz z polem termicznym i układem komór, a nie według jednego uniwersalnego standardu.

Funkcje składnika półksiężyca

Chociaż konstrukcje reaktorów różnią się, komponenty Halfmoon zwykle spełniają kilka ważnych funkcji.

1. Konstrukcje wsporcze reaktorów

Wewnątrz reaktora epitaksyjnego wiele części grafitowych wielokrotnie rozszerza się i kurczy podczas cykli ogrzewania. Z tego powodu stabilność mechaniczna wewnętrznych elementów nośnych staje się ważna w długich seriach produkcyjnych.

W niektórych konstrukcjach reaktorów Halfmoon pomaga utrzymać względne położenie pobliskich struktur komór w warunkach pracy w wysokiej temperaturze. Nawet niewielkie odkształcenie może mieć wpływ na ustawienie komory lub powtarzalność procesu.

2. Wspomaganie stabilności przepływu gazu

Zachowanie przepływu gazu wewnątrz reaktora SiC jest bardziej skomplikowane, niż się wydaje z zewnątrz. W wysokiej temperaturze nawet stosunkowo niewielkie zmiany strukturalne wewnątrz komory mogą zmienić lokalne warunki przepływu.

W zależności od platformy reaktora Halfmoon może pośrednio wpływać na przepływ gazów procesowych w obszarze gorącej strefy. Jest to jeden z powodów, dla których geometria komory wewnętrznej jest często starannie optymalizowana podczas opracowywania reaktora.

3. Koordynacja pola termicznego

Nowoczesne systemy epitaksji wymagają dokładnie kontrolowanych gradientów termicznych. Ułożenie elementów grafitowych wewnątrz komory wpływa na dystrybucję ciepła i sprawność cieplną.

Składniki Halfmoon mogą pośrednio wpływać na:

• Odbicie ciepła
• Bilans cieplny
• Lokalna stabilność temperatury
• Skuteczność ekranowania termicznego

Staje się to coraz ważniejsze w przypadku przetwarzania płytek wielkogabarytowych.

4. Wspomaganie mechanicznych systemów rotacyjnych

Niektóre systemy LPE wykorzystują zespoły obrotowe, aby poprawić równomierność osadzania podczas wzrostu epitaksjalnego. W tych konfiguracjach Dolny Półksiężyc może być zintegrowany z pobliskimi konstrukcjami obrotowymi lub wsporczymi wewnątrz komory.

Wymagania mechaniczne mogą stać się dość rygorystyczne, ponieważ reaktor musi pracować w sposób ciągły zarówno w wysokiej temperaturze, jak i w warunkach reaktywności chemicznej.

Dlaczego grafit jest nadal szeroko stosowany w systemach reaktorów

Nawet dzisiaj grafit pozostaje jednym z najbardziej praktycznych materiałów do zastosowań w półprzewodnikowych polach cieplnych. Jest stosunkowo lekki, można go obrabiać w skomplikowane kształty i zachowuje stabilne właściwości w temperaturach, w których wiele metali zawiedzie.

Dla producentów reaktorów kolejną zaletą jest to, że grafit dobrze reaguje na precyzyjną obróbkę, co jest ważne w przypadku komponentów instalowanych w wąskich przestrzeniach komór.

Jednocześnie goły grafit ma również ograniczenia. W przypadku długotrwałego narażenia na reaktywne gazy procesowe i powtarzające się cykle termiczne powierzchnia może stopniowo ulegać degradacji lub wytwarzać cząstki. Z tego powodu powlekane struktury grafitowe są obecnie powszechnie stosowane w nowoczesnych systemach epitaksji SiC.

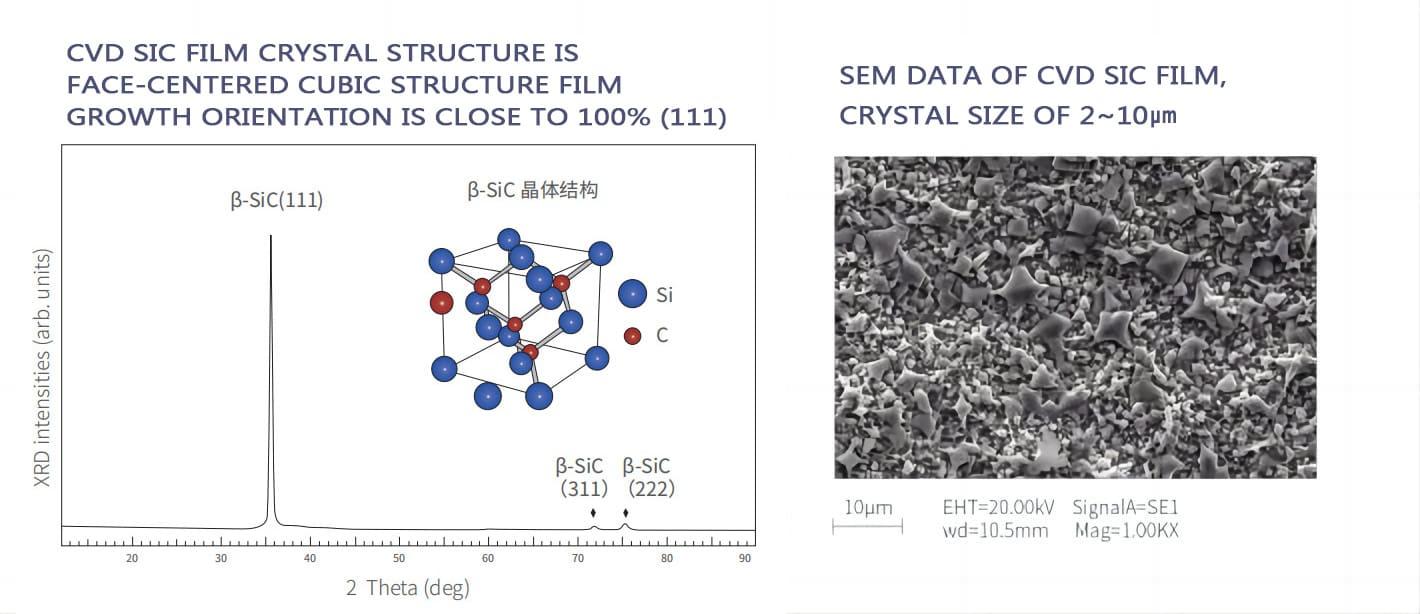

Rola powłoki CVD SiC

Powłoka CVD SiC (chemiczne osadzanie z fazy gazowej węglika krzemu) jest szeroko stosowana na elementach reaktorów grafitowych w układach epitaksji SiC.

Powłoka tworzy gęstą warstwę ochronną na powierzchni grafitu, pomagając poprawić:

• Odporność na korozję
• Czystość powierzchni
• Odporność na zużycie
• Wydajność szoku termicznego
• Stabilność procesu

Elementy grafitowe pokryte SiC są obecnie powszechnie spotykane w:

• Susceptory
• Nośniki wafli
• Wkładki komorowe
• Elementy przepływu gazu
• Zgromadzenia półksiężycowe

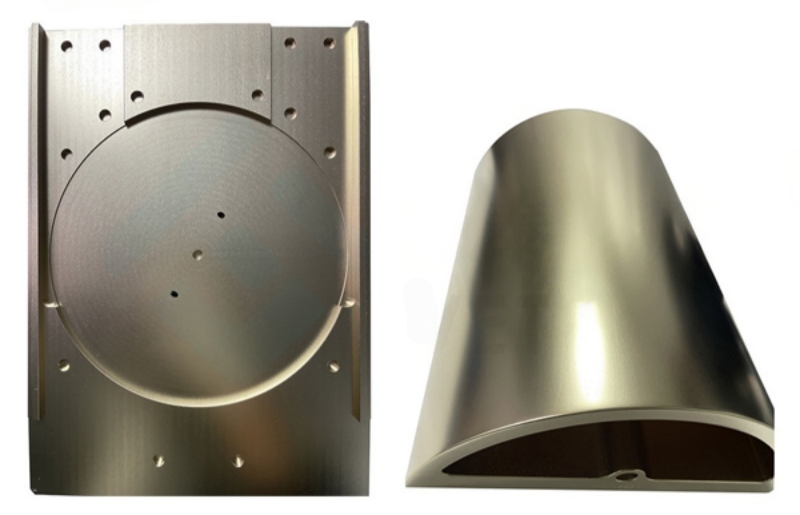

Dlaczego więcej firm bada powłoki TaC

W ostatnich latach powłoka TaC zaczęła przyciągać coraz większą uwagę w zaawansowanych zastosowaniach półprzewodnikowych w polu termicznym, szczególnie w wysokotemperaturowych procesach SiC.

Jednym z powodów jest to, że niektóre systemy wzrostu kryształów nowej generacji działają w warunkach, w których konwencjonalne materiały powłokowe mogą być narażone na większe obciążenia termiczne i chemiczne w długich cyklach procesowych.

W porównaniu z tradycyjnymi powłokami SiC, TaC generalnie wykazuje większą stabilność chemiczną w ekstremalnie wysokich temperaturach. Z tego powodu badacze i producenci sprzętu w dalszym ciągu oceniają jego potencjał w przyszłych systemach reaktorów wysokotemperaturowych.

Materiały termoizolacyjne wokół reaktora

Oprócz konstrukcyjnych części grafitowych, na wydajność reaktora duży wpływ mają również materiały termoizolacyjne.

Systemy półprzewodnikowe często wykorzystują:

• Miękki grafitowy filc
• Sztywny filc grafitowy
• Filc z włókna węglowego na bazie PAN
• Materiały izolacyjne z kompozytów węglowych

Materiały te pomagają zmniejszyć straty ciepła i utrzymać stabilny rozkład temperatury podczas długich cykli wzrostu.

Rosnące wymagania wobec współczesnej epitaksji SiC

W miarę jak przemysł SiC zmierza w kierunku platform płytek waflowych o grubości 200 mm, wewnętrzne komponenty reaktorów stają przed coraz bardziej rygorystycznymi wymaganiami dotyczącymi stabilności termicznej, precyzji wymiarowej i kontroli zanieczyszczeń.

Szybki rozwój pojazdów elektrycznych, systemów energii odnawialnej i energoelektroniki wysokiej częstotliwości zwiększa popyt na płytki SiC.

Ponieważ rozmiary płytek rosną z 4 cali do 6 cali i 8 cali, elementy reaktora muszą spełniać bardziej rygorystyczne wymagania w zakresie:

• Precyzja wymiarowa
• Jednolitość powłoki
• Stabilność termiczna
• Kontrola czystości
• Niezawodność mechaniczna

Nawet elementy komór nośnych, takie jak zespoły Halfmoon, stają się coraz bardziej wymagające technicznie.

Wniosek

Halfmoon może wydawać się stosunkowo prostą strukturą grafitową wewnątrz komory reakcyjnej LPE, ale ma ona wpływ na kilka ważnych aspektów działania reaktora, w tym stabilność termiczną, koordynację przepływu gazu i wsparcie mechaniczne.

Jego ewolucja odzwierciedla również szersze trendy w produkcji półprzewodników: wyższe temperatury, czystsze procesy, większe płytki i bardziej zaawansowana inżynieria materiałowa.

W miarę ciągłego rozwoju technologii epitaksji SiC komponenty reaktorów i technologie powlekania staną się prawdopodobnie jeszcze bardziej wyspecjalizowane i zorientowane na wydajność.
