Powłoka CVD SiC: proces, zalety i zastosowania

Co to jest powłoka CVD SiC?
Jeśli przyjrzeć się sposobom ochrony komponentów wewnątrz sprzętu półprzewodnikowego, jednym z powszechnych podejść jest zastosowanie powłoki SiC utworzonej w procesie CVD.

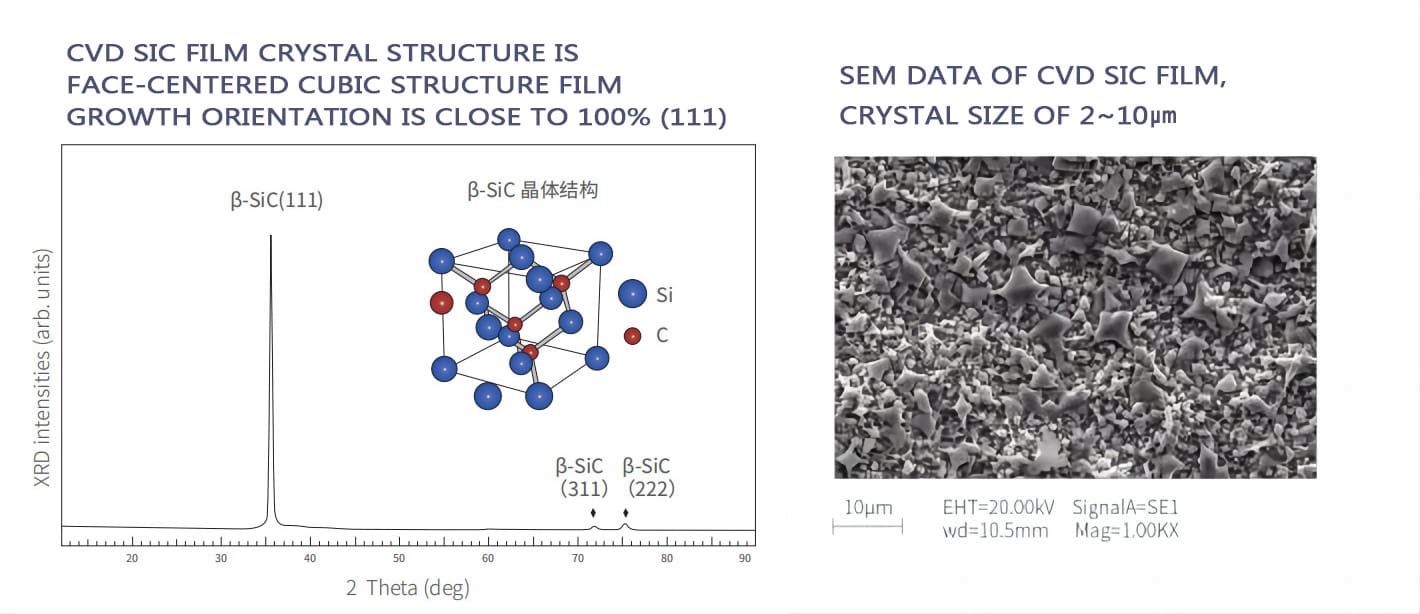

Mówiąc prościej, cienka warstwa węglika krzemu tworzona jest bezpośrednio na powierzchni części, takich jak grafit lub elementy ceramiczne. Warstwa ta pełni rolę bariery, dzięki czemu materiał bazowy nie jest narażony na działanie ciepła, reaktywnych gazów ani plazmy.

W rzeczywistym użytkowaniu liczy się zachowanie powłoki w czasie. Na przykład, czy pozostaje stabilny po wielokrotnych cyklach ogrzewania, czy też zaczyna ulegać degradacji w środowiskach korozyjnych.

To właśnie tam często stosuje się powłoki CVD SiC — zwykle wytrzymują one lepiej w tych połączonych warunkach.

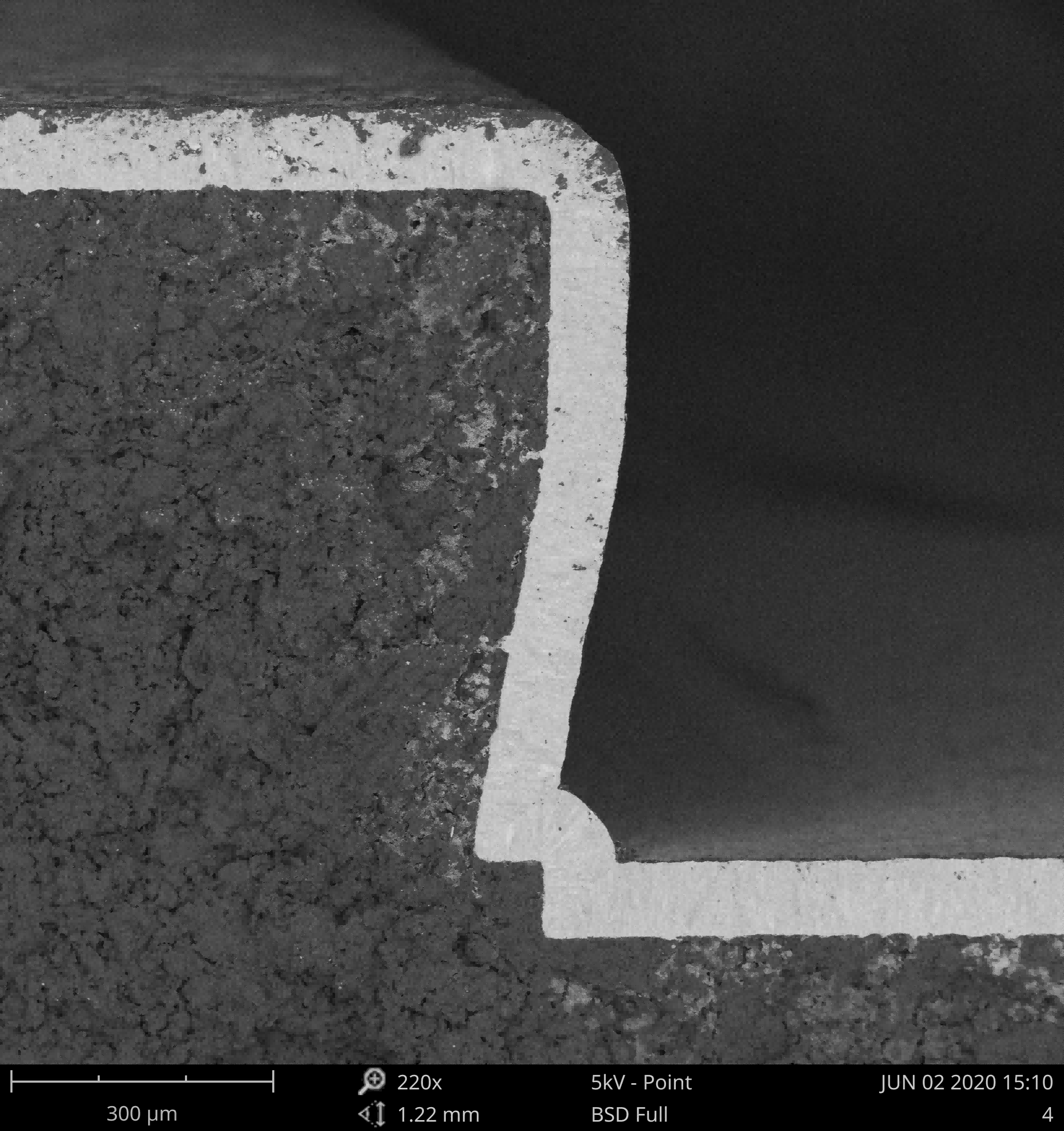

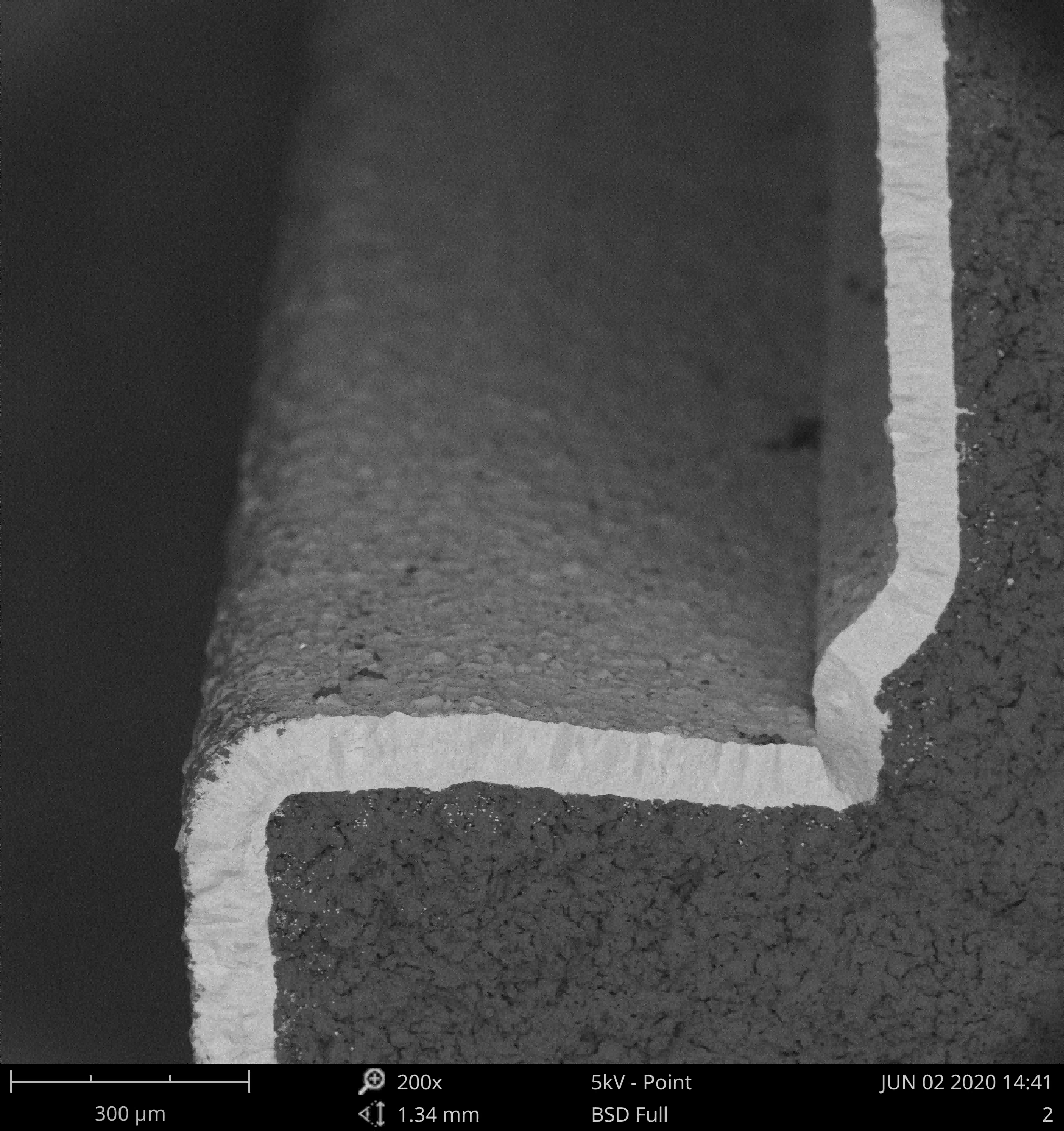

Jednorodność grubości powłoki pomiędzy partiami jest kontrolowana przy 10 µm

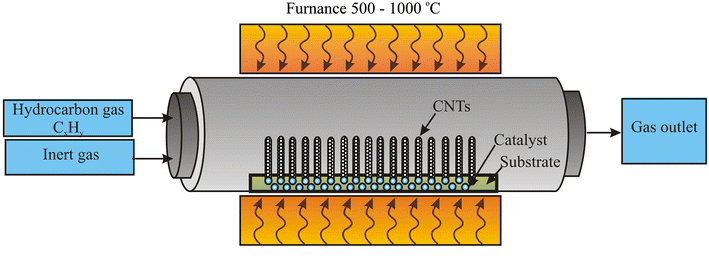

• Przygotowanie podłoża:Zwykle zaczyna się od części grafitowej lub ceramicznej, która została oczyszczona i obrobiona powierzchniowo. Ten krok ma większe znaczenie niż się wydaje, ponieważ przyczepność zależy w dużej mierze od stanu powierzchni.
• Wprowadzenie gazu:Do reaktora wprowadza się prekursory, takie jak MTS i wodór. Dokładny stosunek może się różnić w zależności od konfiguracji.
• Reakcja osadzania:W podwyższonych temperaturach (zwykle około 1000–1400°C) gazy zaczynają reagować blisko powierzchni, tworząc w miarę postępu reakcji węglik krzemu.
• Kontrola wzrostu:Na grubość i strukturę powłoki wpływa temperatura, ciśnienie i przepływ gazu. W praktyce utrzymanie ich stabilności jest kluczem do uzyskania jednolitej warstwy.
• Chłodzenie i kontrola:Po osadzeniu części są chłodzone w kontrolowany sposób, a następnie sprawdzane, czy powłoka jest równa i prawidłowo związana.



Kluczowe zalety powłoki CVD SiC
W większości zastosowań powłokę CVD SiC wybiera się nie ze względu na pojedynczą cechę, ale ze względu na jej ogólne działanie.

• Odporność na wysoką temperaturę:Pozostaje stosunkowo stabilny przy wielokrotnym ogrzewaniu, co jest przydatne w procesach epitaksji i piecu.
• Odporność na korozję:Radzi sobie z reaktywnymi gazami, takimi jak chlor i fluor, dość dobrze w porównaniu z wieloma innymi materiałami.
• Generowanie niskich cząstek:Ponieważ powierzchnia jest gęsta, ma tendencję do wytwarzania mniejszej liczby cząstek, co pomaga w procesach wrażliwych na zanieczyszczenia.
• Trwałość mechaniczna:Powłoka jest dość twarda, dzięki czemu jest odporna na zużycie podczas manipulacji i długotrwałego użytkowania.
• Stabilność procesu:Dzięki stałej jakości powłok sprzęt z biegiem czasu będzie działał bardziej przewidywalnie.

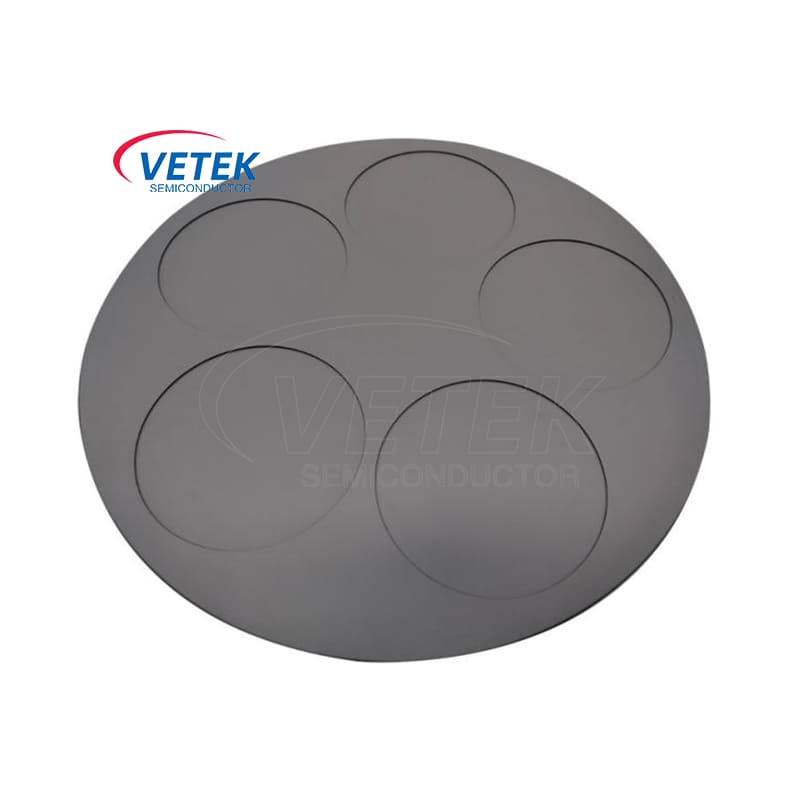

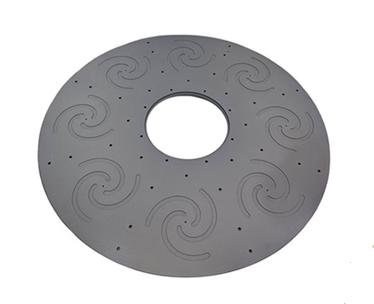

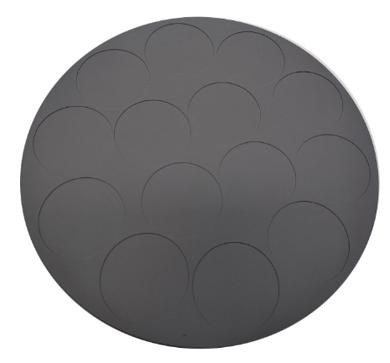

• Sprzęt półprzewodnikowy:Stosowany w susceptorach, nośnikach płytek, rurach procesowych i elementach komór.

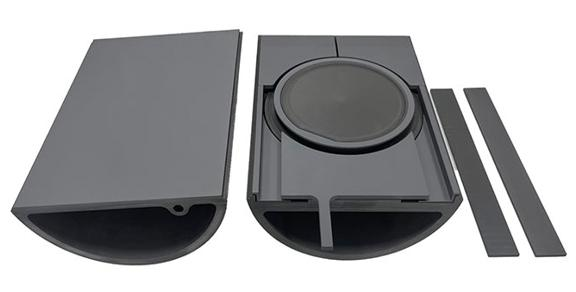

• Epitaksja (SiC / GaN / LED):Zapewnia stabilne i czyste środowisko dla wysokiej jakości wzrostu błony.

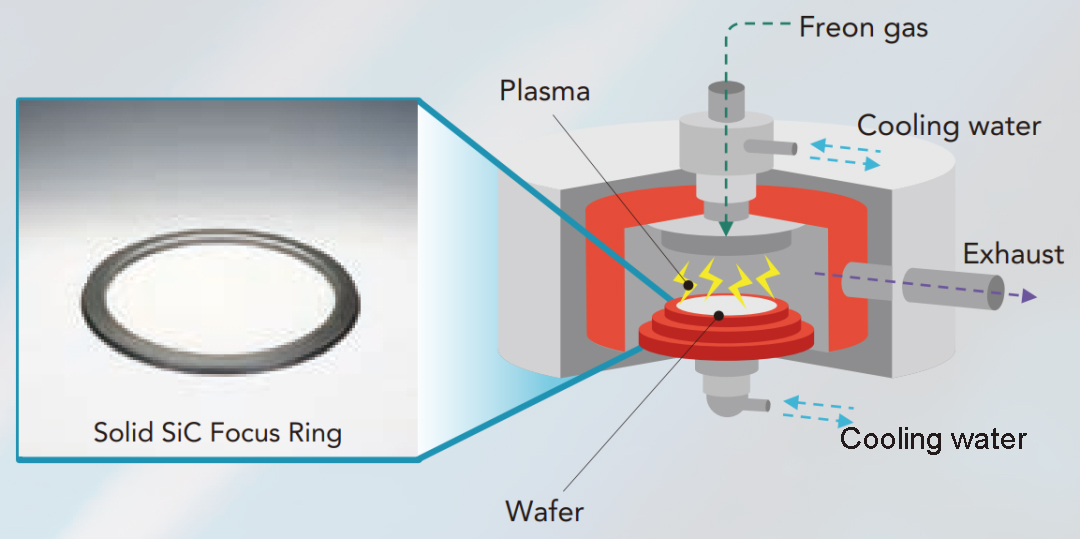

• Systemy przetwarzania plazmowego:Chroni komponenty systemów PECVD, ICP i RIE przed erozją plazmową.
• Piece wysokotemperaturowe:Zapewnia trwałość w procesach dyfuzji i utleniania.
• Zaawansowane zastosowania przemysłowe:Stosowany również w przemyśle lotniczym i innych systemach wysokotemperaturowych.

Perspektywa branży
W miarę ciągłego rozwoju procesów półprzewodnikowych oczekiwania stawiane materiałom używanym w sprzęcie są coraz wyższe.

W rzeczywistych środowiskach produkcyjnych czynniki takie jak czystość powłoki, gęstość, przyczepność i długoterminowa stabilność bezpośrednio wpływają na wydajność narzędzia i częstotliwość konserwacji. Nawet niewielkie różnice mogą prowadzić do utraty wydajności lub skrócenia żywotności komponentów.

Jest to jeden z powodów, dla których w ostatnich latach powłoki CVD SiC stały się coraz bardziej powszechne. Zwykle lepiej znoszą środowiska mieszane, w których jednocześnie występuje ciepło, gazy reaktywne i plazma.

Zobaczysz, że wielu dostawców pracuje nad tym, w tym VeTek Semiconductor, skupiając się głównie na poprawie stabilności procesu i zapewnieniu bardziej przewidywalnej wydajności powłoki w dłuższych seriach.



Wniosek
Jeśli spojrzysz na to, gdzie jest obecnie stosowane, powłoka CVD SiC jest już dość standardowym wyborem w wielu konfiguracjach półprzewodnikowych i wysokotemperaturowych.

Apel jest dość prosty:

• Dobrze znosi ciepło, nie ulegając zbyt szybkiemu rozkładowi
• Nie reaguje łatwo z agresywnymi gazami procesowymi
• Pomaga utrzymać zanieczyszczenia pod kontrolą
• W większości przypadków wytrzymuje dłużej niż wiele alternatywnych powłok

Oczywiście żaden materiał nie jest doskonały, ale dla wielu zastosowań – szczególnie epitaksji i procesów związanych z plazmą – jest to praktyczna i sprawdzona opcja.

W miarę jak warunki procesu stale się zaostrzają, prawdopodobne jest, że materiały takie jak powłoki SiC będą zyskiwać na popularności po prostu dlatego, że zapewniają dobrą równowagę między wydajnością a niezawodnością.
