Komponenty Aixtron G10: Kluczowe części do wysokowydajnej epitaksji SiC

Technologia węglika krzemu (SiC) stale zmierza w kierunku większych płytek i wyższej wydajności. Oznacza to, że zaawansowane systemy epitaksji, takie jak platforma Aixtron G10, stają się coraz ważniejsze w produkcji półprzewodników trzeciej generacji.

W porównaniu do starszych reaktorów systemy Aixtron G10 wymagają ściślejszej kontroli nad polami termicznymi, stabilnością przepływu gazu, zanieczyszczeniem cząsteczkami i trwałością części. Każdy wewnętrzny element reaktora ma bezpośredni wpływ na jakość wzrostu epitaksjalnego, jednorodność płytek i stabilność produkcji.

W tym artykule omówiono główne komponenty Aixtron G10 stosowane w systemach epitaksji SiC. Wyjaśnimy, co robią, jakich materiałów wymagają i dlaczego mają znaczenie w przetwarzaniu półprzewodników w wysokiej temperaturze.

Jakie są komponenty Aixtron G10?

Komponenty Aixtron G10 to kluczowe wewnętrzne części reaktora umieszczone w komorze epitaksji SiC. Razem pomagają utrzymać stabilne warunki termiczne, optymalizować dystrybucję gazu, wspomagać rotację płytek i ograniczać zanieczyszczenia podczas wzrostu epitaksjalnego w wysokiej temperaturze.

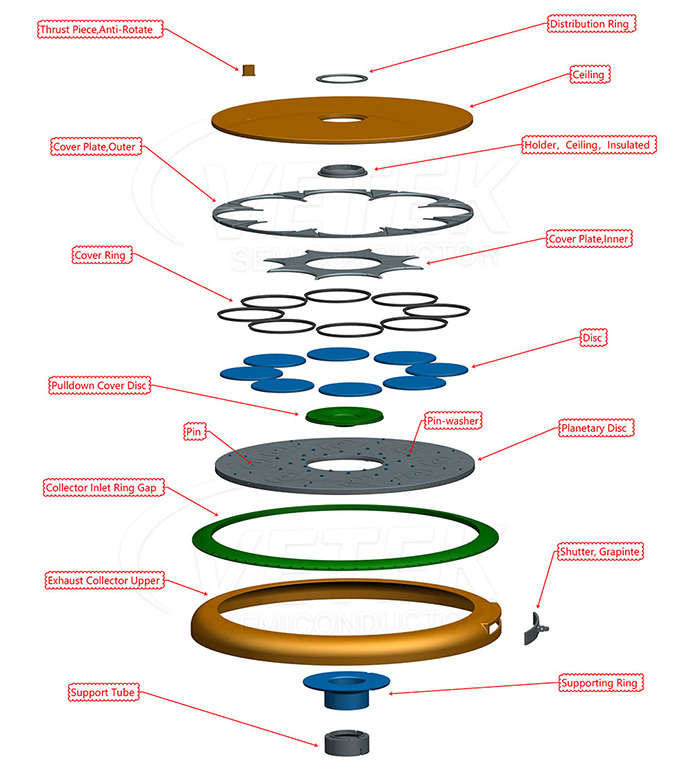

Typowe części, które znajdziesz w reaktorze Aixtron G10 to:

• Sufit
• Pierścień dystrybucyjny
• Pierścień osłonowy
• Płyty osłonowe
• Dysk Planetarny
• Wysuwana płyta osłonowa
• Kolektor wydechowy
• Pierścień wspierający
• Rura wspierająca
• Grafitowa przesłona
• Zespoły sworzni i podkładek sworzniowych

Większość tych części pracuje nieprzerwanie w temperaturach powyżej 1500°C i jest wystawiona na działanie korozyjnych gazów procesowych, takich jak silan i węglowodory. Dlatego wydajność materiału jest absolutnie krytyczna.

Kluczowe obszary funkcjonalne wewnątrz reaktora Aixtron G10

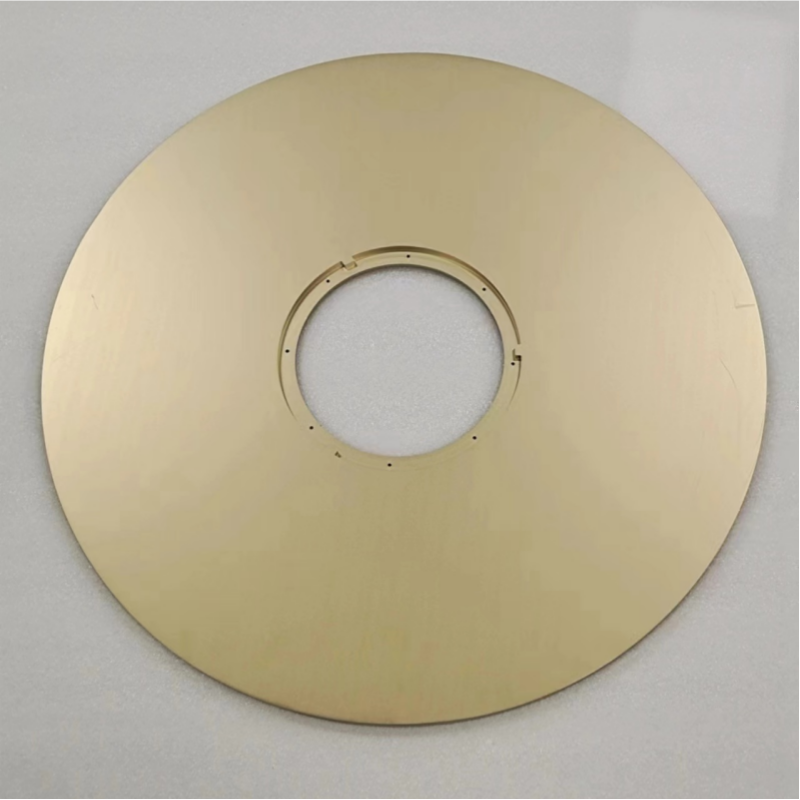

1. Elementy sufitu

Sufit stanowi większą część pola cieplnego reaktora. Pomaga utrzymać stabilną temperaturę w komorze, kieruje przepływem gazu i chroni górne konstrukcje reaktora przed bezpośrednim działaniem ciepła.

Dobre elementy sufitowe muszą mieć:

• Solidna stabilność termiczna
• Niskie wytwarzanie cząstek
• Silna odporność na korozję
• Jednolita jakość powłoki
• Długoterminowa stabilność wymiarowa

Grafit powlekany CVD SiC jest tutaj częstym wyborem, ponieważ zapewnia przewodność cieplną grafitu plus odporność chemiczną węglika krzemu.

2. Pierścień dystrybucyjny

Pierścień Dystrybucyjny kontroluje i kieruje przepływem gazu wewnątrz komory. Uzyskanie równomiernego rozkładu gazu jest niezbędne do uzyskania stałej grubości warstwy epitaksjalnej we wszystkich płytkach.

Jeśli przepływ gazu nie jest dobrze kontrolowany, możesz napotkać:

• Zmiana grubości
• Niespójności w dopingu
• Wady powierzchni
• Niższy uzysk wafli

Dlatego tak ważna w przypadku tej części jest wysoka precyzja obróbki i równomierna powłoka.

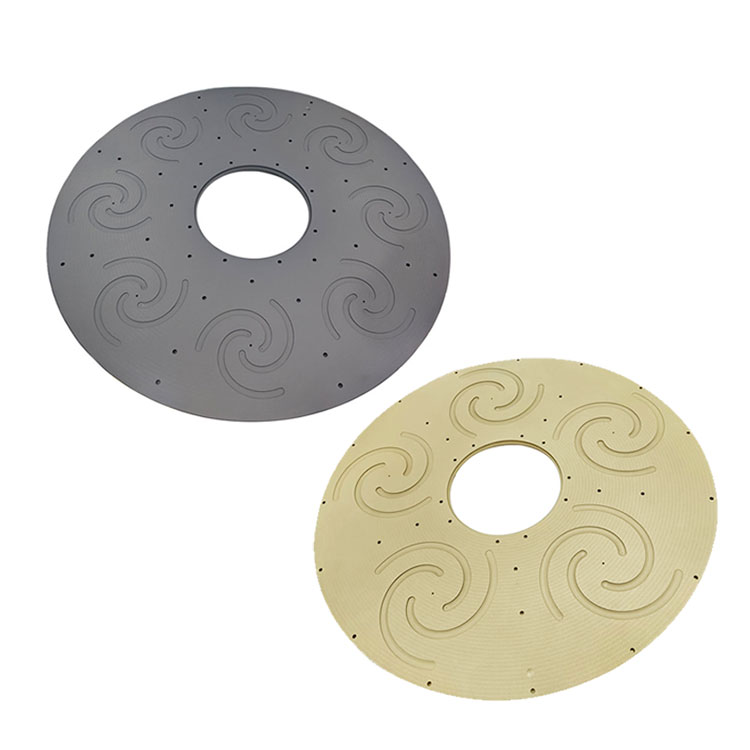

3. Układ dysków planetarnych

Dysk planetarny obraca płytki podczas wzrostu epitaksjalnego. Płynny obrót poprawia równomierność temperatury i zapewnia, że ​​wszystkie płytki zostaną poddane podobnej ekspozycji na gaz.

W przypadku produkcji płytek SiC o dużych rozmiarach układ planetarny musi utrzymywać:

• Dobra płaskość
• Niskie odkształcenie termiczne
• Wysoka wytrzymałość konstrukcyjna
• Stabilna praca dzięki wielokrotnemu grzaniu i chłodzeniu

Sam dysk jest zwykle wykonany z grafitu o wysokiej czystości z zaawansowaną powłoką CVD SiC.

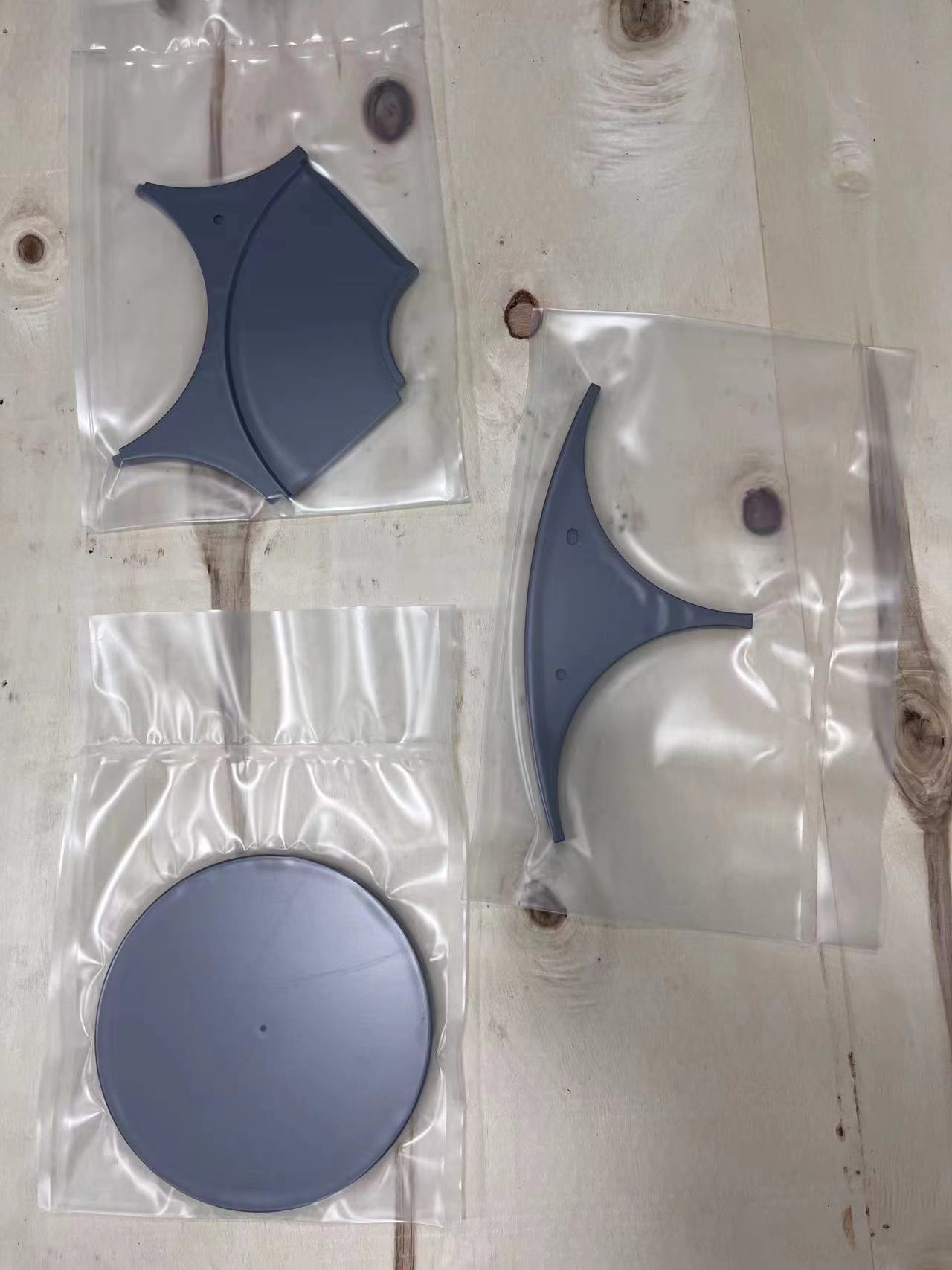

4. Pierścienie pokrywy i płyty pokrywy

Pierścienie osłonowe i płyty osłonowe chronią określone obszary reaktora i pomagają stabilizować pole termiczne.

Te części pomagają:

• Zmniejsz niepożądane osadzanie się
• Zminimalizuj zanieczyszczenie cząstkami
• Chroń konstrukcje grafitowe
• Przedłuża żywotność komory

Ponieważ podlegają one częstym cyklom termicznym, niezbędna jest silna przyczepność powłoki.

5. Układ kolektora wydechowego

Kolektor wydechowy zarządza przepływem gazów spalinowych i pomaga utrzymać stałe ciśnienie w komorze.

Stabilny przepływ spalin prowadzi do:

• Lepsza powtarzalność procesu
• Czystsze środowisko w komorze
• Mniejsze gromadzenie się cząstek
• Dłuższe przerwy między konserwacjami

W zaawansowanych układach epitaksji SiC części związane z układem wydechowym muszą również wytrzymać działanie agresywnych środków chemicznych i naprężeń termicznych.

Dlaczego wybór materiału ma znaczenie w epitaksji SiC?

Epitaksja SiC to trudne środowisko. Materiały konwencjonalne często napotykają na problemy, takie jak:

• Odklejająca się powłoka
• Erozja grafitu
• Pękanie termiczne
• Generacja cząstek
• Krótki okres użytkowania

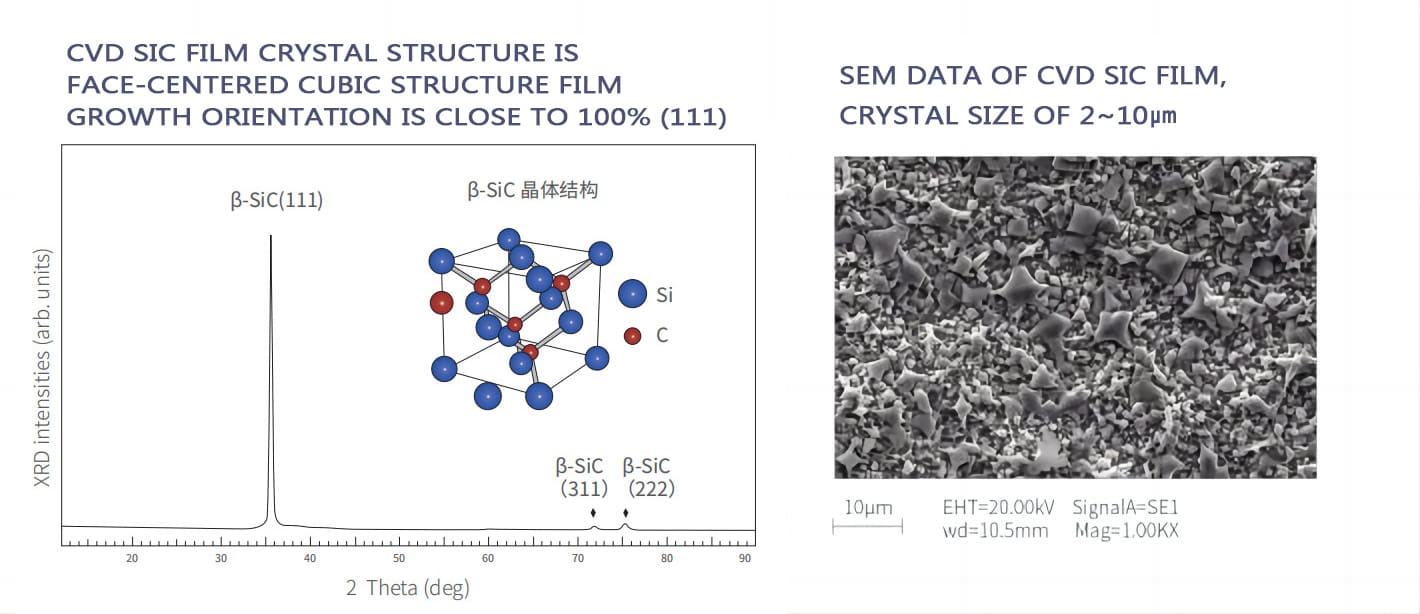

Aby obejść te problemy, zaawansowane reaktory półprzewodnikowe korzystają z grafitu powlekanego CVD SiC. Powłoka CVD SiC zapewnia:

• Doskonała odporność chemiczna
• Wysoka czystość
• Doskonała odporność na szok termiczny
• Niskie ryzyko zanieczyszczenia
• Długa żywotność

Obecnie jest to jeden z najpowszechniej stosowanych materiałów na wysokiej klasy części reaktorów epitaksyjnych SiC.

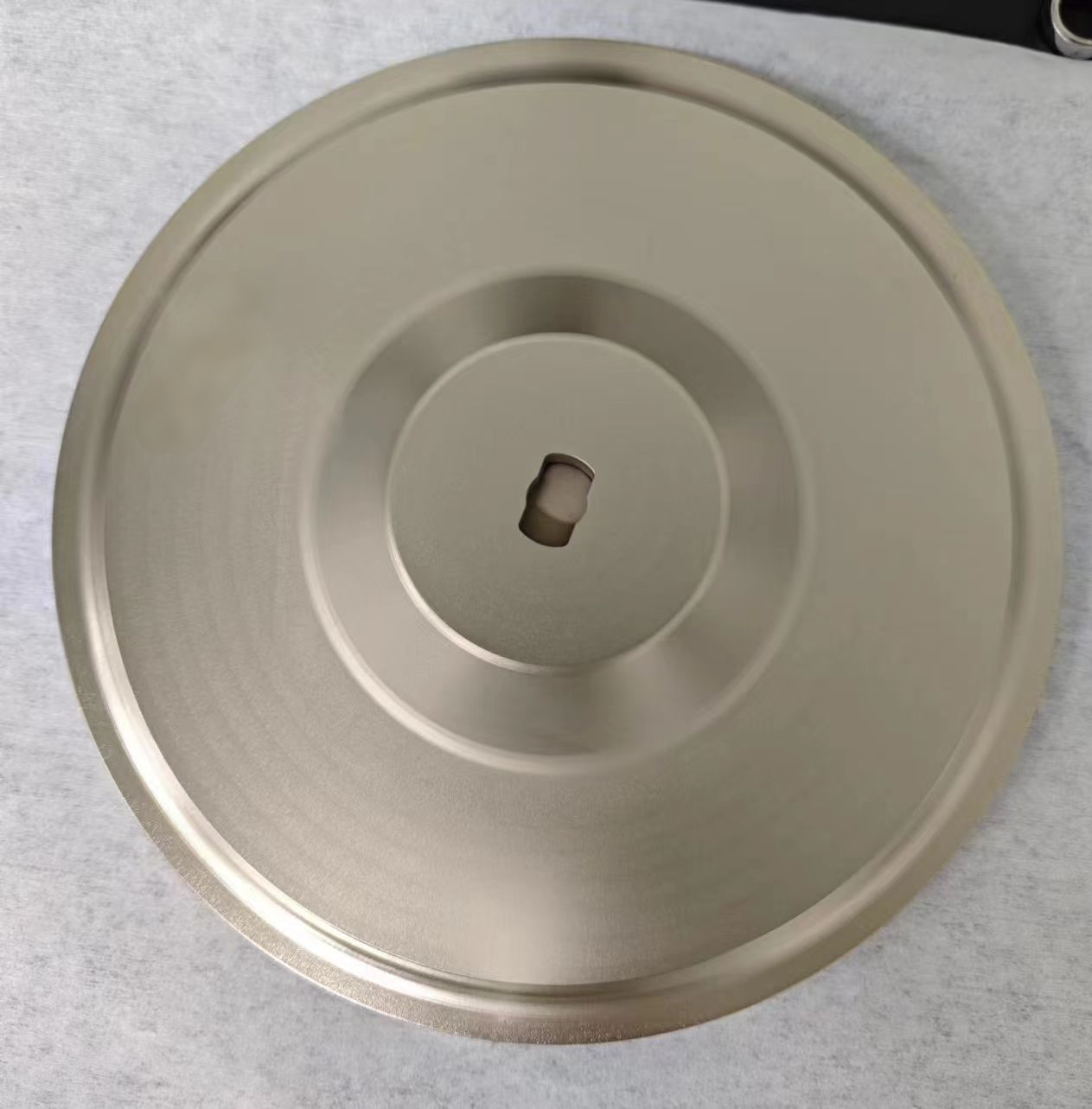

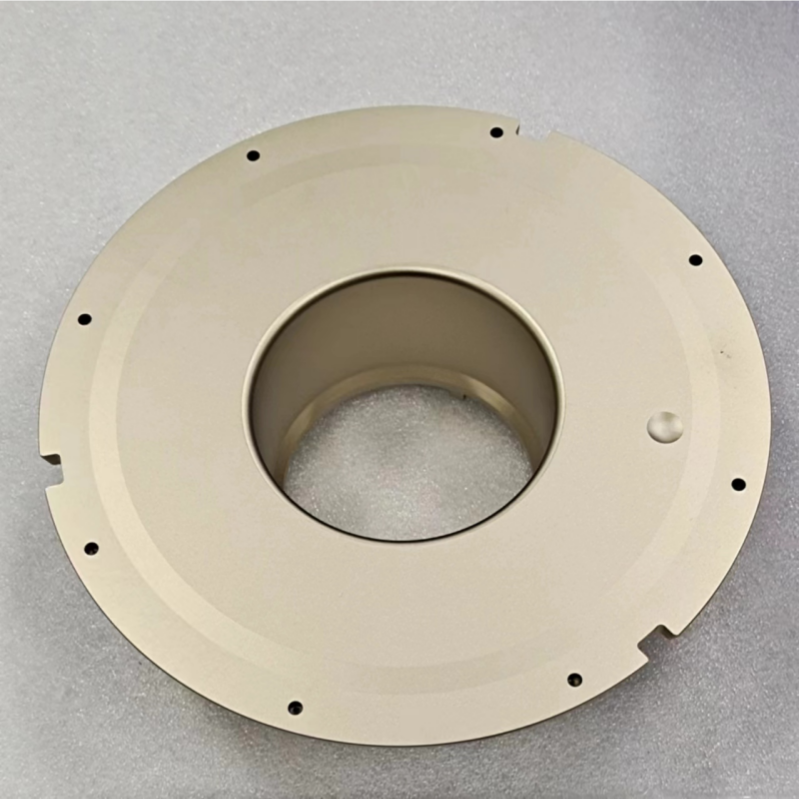

Powłoka TaC (węglik tantalu). staje się kolejnym krokiem w zastosowaniach wymagających bardzo wysokich temperatur. W porównaniu do konwencjonalnych powłok SiC, powłoki TaC oferują:

• Lepsza stabilność w wysokich temperaturach
• Większa odporność na korozję
• Mniejsze ryzyko wytwarzania cząstek
• Stabilna praca powyżej 2000°C

Powłoki TaC wyglądają szczególnie obiecująco w przypadku przyszłych platform, które wykorzystują większe płytki i wyższe temperatury.

Wyzwania produkcyjne dla komponentów Aixtron G10

Wytwarzanie wysokiej jakości komponentów Aixtron G10 wymaga zaawansowanych możliwości produkcyjnych, w tym:

• Oczyszczanie grafitu o wysokiej czystości
• Precyzyjna obróbka CNC
• Środowiska powłok półprzewodnikowych
• Jednolita technologia powlekania CVD
• Obróbka komponentów wielkogabarytowych
• Ścisła kontrola czystości i wymiarów

Nawet niewielkie odchylenie wymiarów lub jednorodności powłoki może mieć wpływ na stabilność reaktora i wydajność epitaksjalną.

Możliwości VeTek Semiconductor dla komponentów Aixtron G10

Firma VeTek Semiconductor specjalizuje się w technologiach grafitu i powłok półprzewodnikowych do zaawansowanych zastosowań epitaksji.

Oferujemy niestandardowe komponenty kompatybilne z:

• Aixtron G10
• Aixtron G5
• Systemy epitaksji SiC
• reaktory MOCVD

Nasz asortyment produktów obejmuje:

• Elementy grafitowe pokryte powłoką CVD SiC
• Składniki powłoki TaC
• Dyski planetarne
• Elementy sufitu
• Pierścienie osłonowe
• Grafitowe części pola termicznego
• Solidne komponenty SiC

Produkty te są szeroko stosowane w epitaksji SiC, epitaksji LED i zaawansowanych półprzewodnikowych systemach pola termicznego.

Wniosek

Ponieważ produkcja półprzewodników SiC zmierza w kierunku większych płytek i wyższej wydajności produkcji, komponenty Aixtron G10 stają się coraz ważniejsze dla stabilności reaktora i jakości epitaksjalnej.

Od konstrukcji sufitowych i tarcz planetarnych po systemy dystrybucji gazu i wydechu, każdy element ma bezpośredni wpływ na zarządzanie ciepłem, kontrolę zanieczyszczeń i konsystencję płytek.

Łącząc materiały grafitowe o wysokiej czystości, zaawansowaną technologię powlekania CVD SiC i powłoki TaC nowej generacji, nowoczesne części reaktorów pomagają uczynić produkcję epitaksji SiC bardziej stabilną i wydajną dla przyszłego przemysłu półprzewodników.
