Dlaczego powłoka CVD TaC stanowi „pancerz wysokotemperaturowy” w półprzewodnikach trzeciej generacji

Środowisko wewnątrz pieca do wzrostu kryształów SiC należy do najmniej wybaczających w produkcji półprzewodników: temperatury przekraczają 2400°C, stężenia wodoru i amoniaku są wysokie, a elementy grafitowe są stale narażone na ryzyko wydzielania cząstek i uwalniania zanieczyszczeń. Inżynierowie procesu od dawna poszukiwali rozwiązania materiałowego, które byłoby jednocześnie odporne na ekstremalne temperatury, agresywną chemię i zanieczyszczenia.

Odpowiedzią na to pytanie stała się powłoka CVD z węglika tantalu (TaC) — o temperaturze topnienia 3880°C, szybkości trawienia wynoszącej zaledwie 0,2 μm/h w NH₃ i 0,1 μm/h w H₂ oraz krytycznym poziomie zanieczyszczeń mierzonym w ppb. Jednak to, co czyni go naprawdę fascynującym, to to, co dzieje się na hali produkcyjnej: gęstość defektów mikrorur spada o ponad 90%, całkowita zawartość zanieczyszczeń kryształami spada o ponad 70%, a rezystywność wzrasta 2–3 razy.
Jak więc dokładnie powłoka TaC osiąga ten cel? Skąd wynikają jego zalety wydajnościowe? W jakich rzeczywistych zastosowaniach zapewnia największą wartość? A w jakim kierunku zmierza rynek? W tym artykule systematycznie omówiono zasady techniczne, właściwości rdzenia, kluczowe scenariusze zastosowań i trendy branżowe dotyczące powłok CVD TaC.

1. Co to jest powłoka CVD TaC?

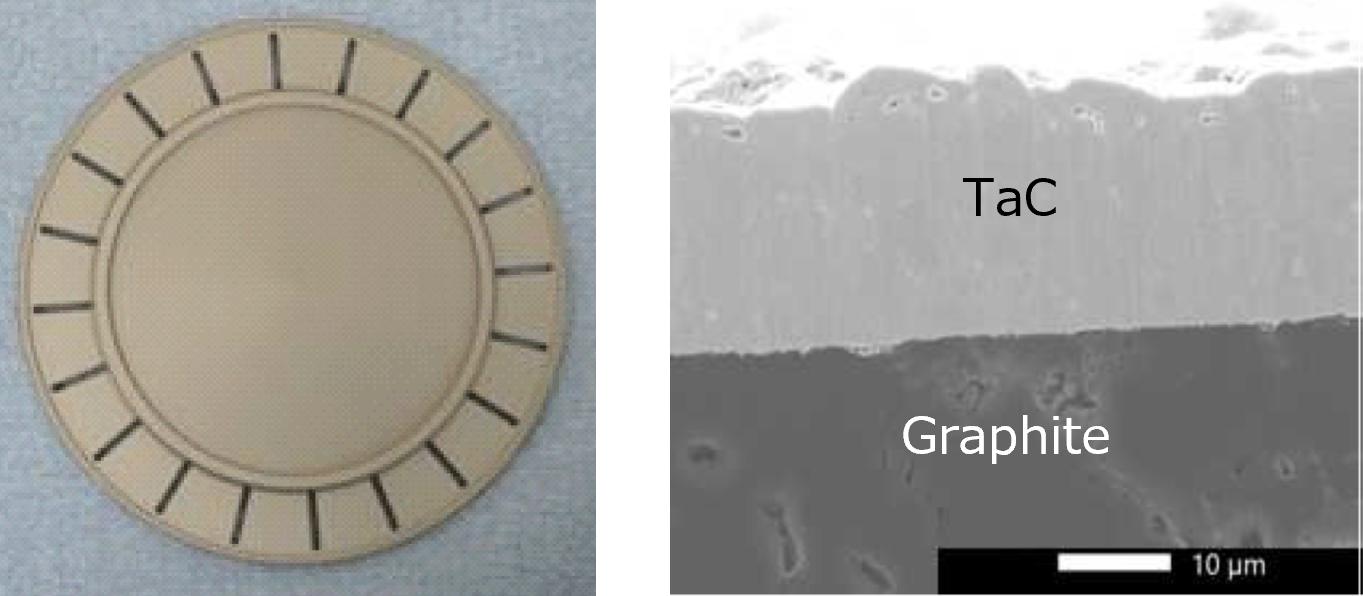

Zasadniczo powłoka CVD TaC to warstwa ochronna z węglika tantalu (TaC) — związku ceramicznego o charakterystycznym złotożółtym wyglądzie — osadzona na podłożach grafitowych o wysokiej czystości za pomocą chemicznego osadzania z fazy gazowej. Sam materiał łączy w sobie kombinację właściwości, które trudno połączyć w całość: temperaturę topnienia 3880°C, twardość w zakresie 15–19 GPa, dużą obojętność chemiczną i odporność na korozję, która dobrze sprawdza się w agresywnych środowiskach procesowych.

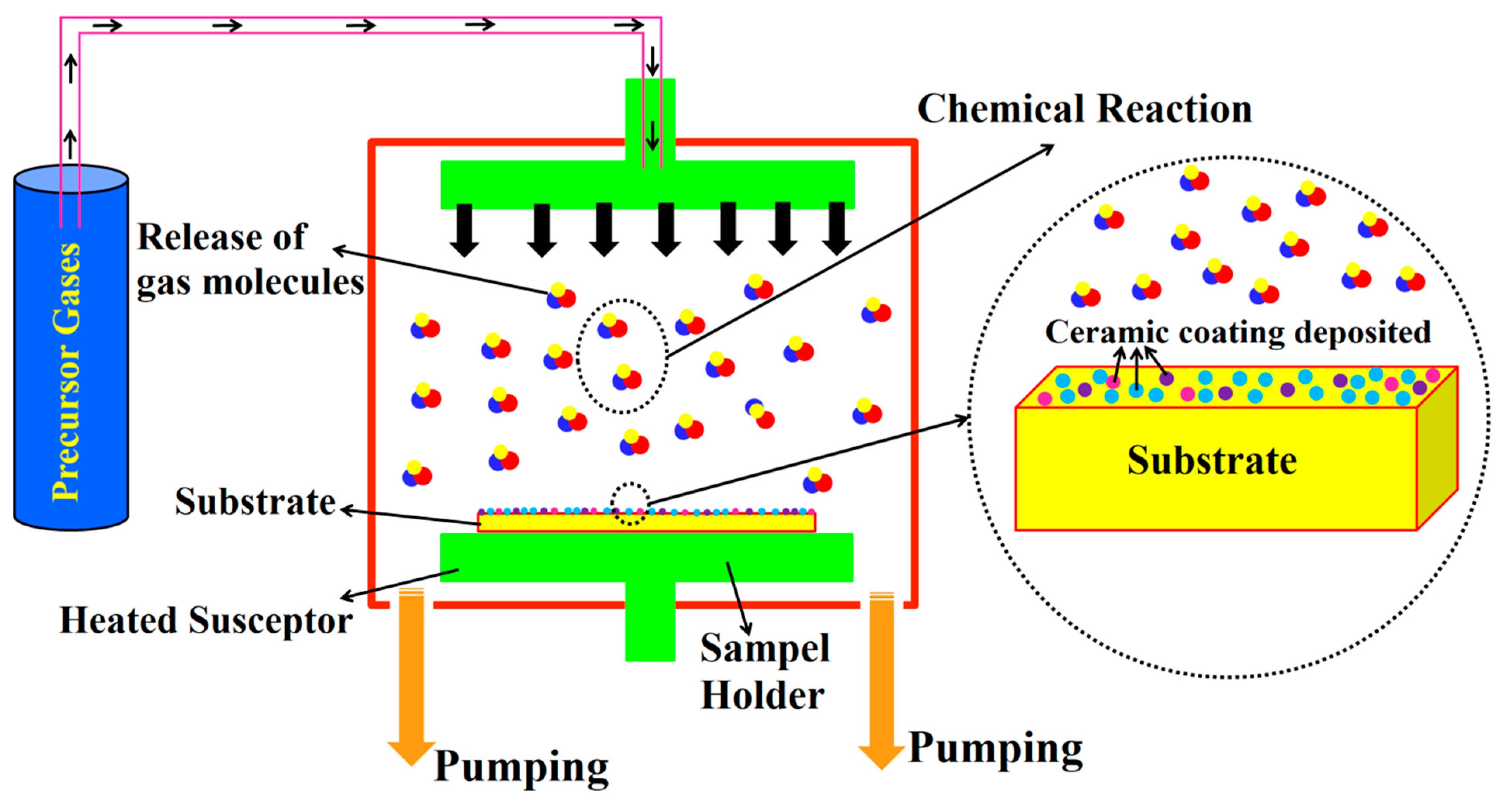

Spośród różnych sposobów wytwarzania powłok TaC, najbardziej dojrzałą metodą pozostaje CVD. Typowy przepis, jak opisano szczegółowo, zaczyna się od pięciochlorku tantalu (TaCl₅) i propylenu (C₃H₆) jako prekursorów tantalu i węgla, przenoszonych przez argon i wodór do ogrzewanej komory. Gdy odparowany TaCl₅ dotrze do powierzchni grafitu, adsorbuje się i ulega sekwencji reakcji rozkładu i rekombinacji. Tworzy się nie tylko warstwa powierzchniowa, ale gęsta, dobrze przylegająca powłoka, która jest znacznie bardziej jednolita i możliwa do kontrolowania pod względem składu niż to, co można uzyskać metodami alternatywnymi, takimi jak stopiona sól lub przetwarzanie zolowo-żelowe.

2. Podstawowe zalety powłoki CVD TaC

2.1 Niezwykle wysoka stabilność termiczna
Powłoka CVD TaC topi się w temperaturze 3880°C, dzięki czemu zachowuje solidną konstrukcję nawet powyżej 2200°C. Dzięki temu dobrze nadaje się do wymagających procesów półprzewodnikowych, takich jak wzrost kryształów SiC i MOCVD – miejsc, w których zwykłe powłoki SiC mają tendencję do degradacji, gdy robi się zbyt gorąco.

2.2 Znakomita odporność na korozję chemiczną
Powłoka ta dobrze radzi sobie z korozyjnymi gazami procesowymi, takimi jak wodór, amoniak, chlorki i pary krzemu. W porównaniu z powłokami SiC ogranicza degradację grafitu i zanieczyszczenie cząsteczkami w środowiskach półprzewodników o wysokiej temperaturze. Wynik? Lepsza stabilność procesu i wyższa wydajność płytek.

2.3 Dobra twardość mechaniczna i odporność na szok termiczny
Powłoka CVD TaC jest twarda i silnie wiąże się z podłożami grafitowymi, dzięki czemu zużywa się powoli i dobrze znosi szoki termiczne. Może wykonywać wielokrotne, szybkie cykle nagrzewania i chłodzenia bez pękania i łuszczenia się. Oznacza to dłuższą żywotność komponentów i szybsze tempo procesu.

2.4 Ultrawysoka czystość i tłumienie zanieczyszczeń
Powłoka TaC ma bardzo niski poziom zanieczyszczeń i działa jak stała bariera dyfuzyjna – zatrzymuje migrację zanieczyszczeń z podłoża grafitowego do środowiska wzrostu. Pomaga to ograniczyć defekty kryształów, zapobiega przedostawaniu się zanieczyszczeń i poprawia zarówno jakość, jak i rezystywność kryształów SiC.

3. Typowe scenariusze zastosowań powłoki CVD TaC

3.1 Wzrost pojedynczego kryształu SiC (metoda PVT)
W procesie wzrostu PVT monokryształów SiC powłoka TaC jest nakładana na kluczowe elementy grafitowe, takie jak tygle, pierścienie prowadzące i uchwyty kryształów zaszczepiających. Badania Fana i in. wskazuje, że powłoka TaC nie tylko zapewnia ochronę fizyczną, ale także dzięki swojej charakterystyce niskiej emisyjności reguluje gradient temperatury na granicy wzrostu kryształów, poprawia radialną jednorodność temperatury, utrzymuje stechiometrię sublimacyjną SiC, hamuje migrację zanieczyszczeń i zmniejsza zużycie energii. Badania Menga i in. w Journal of Crystal Growth dodatkowo potwierdza, że ​​wlewki kryształowe hodowane przy użyciu struktury tygla z grafitowym pierścieniem przekaźnikowym pokrytym TaC i papierem grafitowym wykazują doskonałe właściwości w zakresie doskonałości kryształów i kształtu granicy faz. Rzeczywiste pomiary pokazują, że odchylenie średnicy wlewków kryształów hodowanych w tyglach pokrytych TaC wynosi ≤2%, a płaskość powierzchni kryształu (RMS) poprawia się o 40%.

3.2 Wzrost epitaksjalny GaN/SiC

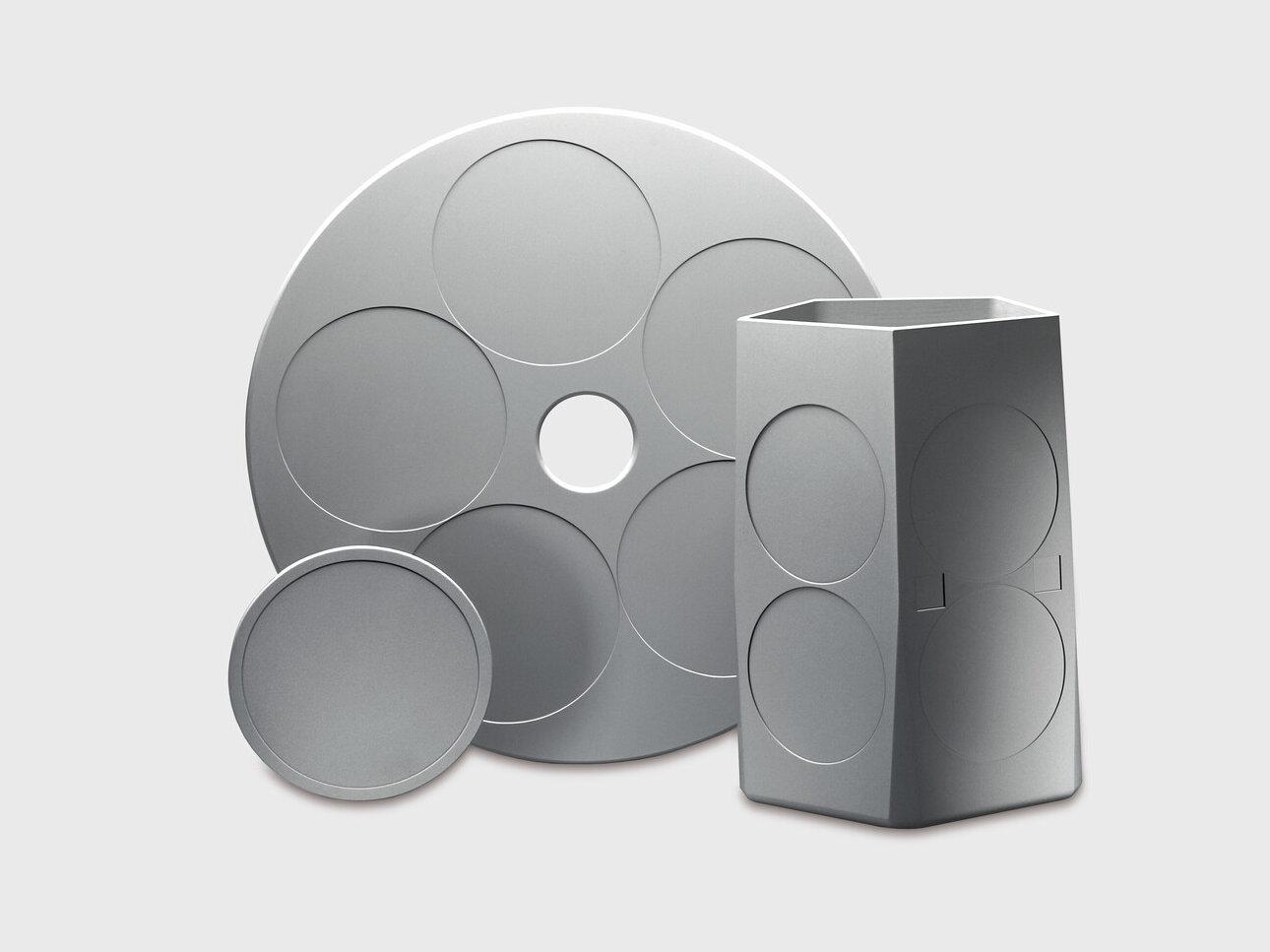

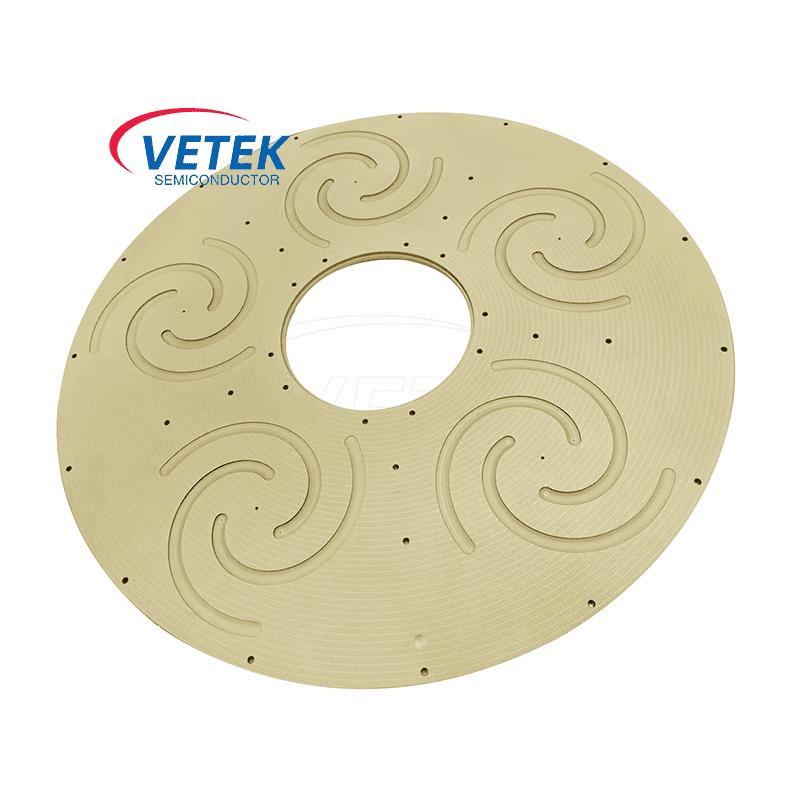

W komorach reakcyjnych CVD do epitaksji GaN i SiC powłoka TaC jest szeroko stosowana do elementów takich jak nośniki płytek, dyski satelitarne, dysze i czujniki. Komponenty te muszą pracować przez długi czas w środowiskach o wysokiej temperaturze i korozyjnym, a powłoka TaC może znacznie wydłużyć ich żywotność i poprawić wydajność procesu. W urządzeniach MOCVD, takich jak Aixtron G5, powłoka TaC okazała się kluczowym materiałem zapewniającym stabilność procesu.

3.3 Grzejniki systemowe MOCVD

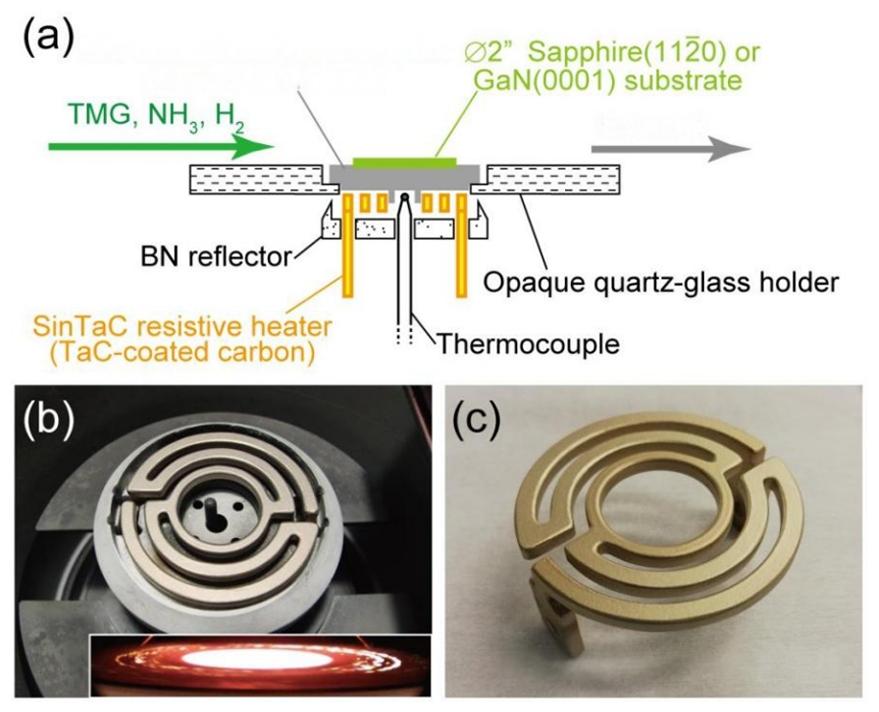

Grzejniki grafitowe pokryte TaC zostały z sukcesem zastosowane w układach MOCVD. W porównaniu do tradycyjnych grzejników z powłoką pBN, grzejniki TaC zapewniają lepszą wydajność i równomierność ogrzewania, zmniejszają zużycie energii, a dzięki niższej emisyjności powierzchniowej (0,3) pomagają poprawić integralność pola cieplnego. Według badań Fana i in., niska emisyjność powłoki TaC nie tylko poprawia równomierność temperatury wzrostu kryształów, ale także poprawia jakość osadzania epitaksjalnego GaN.

3.4 Zastosowania przemysłowe w wysokich temperaturach
Poza półprzewodnikami powłokę TaC można również stosować do wysokotemperaturowych elementów przemysłowych, takich jak oporowe elementy grzejne, dysze wtryskowe, pierścienie osłonowe i elementy lutownicze, w pełni wykorzystując jej wszechstronne zalety w zakresie odporności na ciepło i korozję.

4. Powłoka CVD TaC vs. SiC: Jak wybrać?

W przemyśle półprzewodników CVD SiC i CVD TaC to dwie najpopularniejsze powłoki ochronne dla elementów grafitowych. Wybór zależy od konkretnych wymagań dotyczących temperatury procesu.

Powłoka CVD SiC:Niski współczynnik rozszerzalności cieplnej, dobra stabilność strukturalna i korzyści finansowe w środowiskach poniżej 1800°C, szeroko stosowane w scenariuszach o średnich i wysokich temperaturach, takich jak tace epitaksjalne LED i tace epitaksjalne z monokrystalicznego krzemu.

Powłoka CVD TaC:Wyższa stabilność termiczna (temperatura topnienia 3880°C w porównaniu do ~2700°C dla SiC), silniejsza obojętność chemiczna, szczególnie odpowiednia dla środowisk o ultrawysokiej temperaturze i wysoce korozyjnych powyżej 2000°C, takich jak wzrost monokryształów SiC i epitaksja GaN.

Mówiąc najprościej:Gdy temperatury procesu przekraczają 1800°C, zwłaszcza gdy w procesie występują gazy korozyjne, takie jak wodór i amoniak, najlepszym wyborem jest powłoka TaC.

5. Perspektywy rynkowe i trendy w branży

Szybki rozwój wzrostu i epitaksji monokryształów SiC gwałtownie zwiększa popyt na powłoki TaC. Dwa ostatnie badania rynku wskazują, że rynek znajduje się na granicy znacznego wzrostu. QYResearch w swoim raporcie Global TaC Coating Market Outlook, In-Depth Analysis & Forecast to 2031 szacuje, że światowy rynek powłok z węglika tantalu w 2024 r. będzie wart około 45 mln USD i przewiduje, że do 2031 r. osiągnie on wartość 142 mln USD, co oznacza złożoną roczną stopę wzrostu na poziomie 17,9%. Dane Global Info Research mieszczą się w tym samym przedziale, szacując rynek w 2024 r. na około 47 mln USD i prognozując wzrost do 143 mln USD do 2031 r., co daje CAGR na poziomie 17,5%. Spójność między tymi prognozami daje pewność, że powłoka TaC wchodzi w fazę trwałego wzrostu.

Jeśli chodzi o to, kto zaopatruje ten rynek, pozostaje on dość skoncentrowany na szczycie. Momentive Technologies, Tokai Carbon i Toyo Tanso odpowiadają łącznie za około 76% światowych przychodów [10]. Pod względem geograficznym liderem jest Ameryka Północna z około 45% rynku, podczas gdy region Azji i Pacyfiku pozostaje tuż za nim z około 41%. Ta równowaga regionalna zaczyna się jednak zmieniać. Chińscy producenci intensywnie inwestują, aby zamknąć tę lukę, czego przykładem jest firma VeTek Semiconductor: możliwości powlekania CVD TaC firmy obejmują obecnie komponenty o średnicy aż do 750 mm, co plasuje ją wśród nielicznych krajowych graczy, którzy są w stanie obsługiwać części w tej skali.

Patrząc w przyszłość, przejście na 8-calowe podłoża SiC stawia wyższą poprzeczkę w zakresie jednorodności pola termicznego i niezawodności powlekania w urządzeniach produkcyjnych. Sam ten trend prawdopodobnie ugruntuje rolę powłoki TaC jako materiału strategicznego w produkcji płytek w nadchodzących latach.

6. Technologia powlekania TaC firmy VeTek Semiconductor

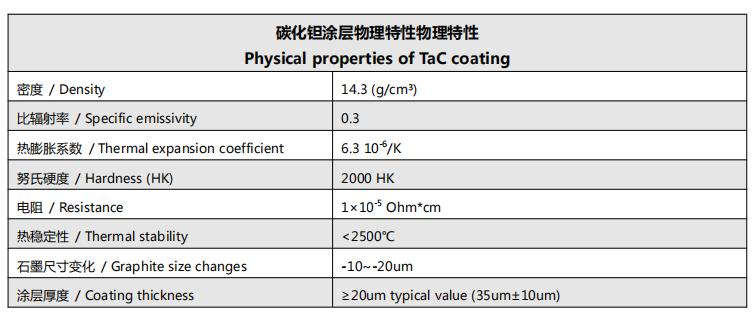

Źródło danych: Specyfikacje techniczne produktu półprzewodnikowego VeTek

Powłoka CVD TaC firmy VeTek charakteryzuje się dobrą stabilnością temperaturową, bardzo wysoką czystością, odpornością na korozję H₂/NH₃/SiH₄/Si, dużą odpornością na szok termiczny, wysoką przyczepnością do podłoży grafitowych i równomiernym pokryciem powłoki. Można go nakładać na podstawowe elementy, takie jak wsporniki nagrzewania indukcyjnego, elementy grzejne oporowe i części stanowiące osłonę termiczną. Firma posiada zaawansowane możliwości obróbki skrawaniem umożliwiające produkcję elementów podłoża z grafitu, ceramiki lub ogniotrwałego metalu, a także zapewnia kompleksowe, wewnętrzne przetwarzanie powłok ceramicznych SiC lub TaC, a także usługi powlekania części dostarczanych przez klienta.

7. Wniosek

W miarę jak przemysł półprzewodników trzeciej generacji przyspiesza w kierunku większych rozmiarów (8 cali), wyższej gęstości mocy i niższych kosztów, wymagania dotyczące wydajności materiałów w procesach produkcyjnych stają się coraz bardziej rygorystyczne. Dzięki wyjątkowo wysokiej temperaturze topnienia, wyjątkowej obojętności chemicznej i doskonałym właściwościom mechanicznym, powłoka CVD TaC staje się „złotym standardem” w wysokotemperaturowych procesach półprzewodników powyżej 2000°C. Od wzrostu monokryształów SiC po epitaksję GaN, od grzejników MOCVD po nośniki płytek, powłoka TaC stanowi niezbędną podstawę materiałową do produkcji półprzewodników.

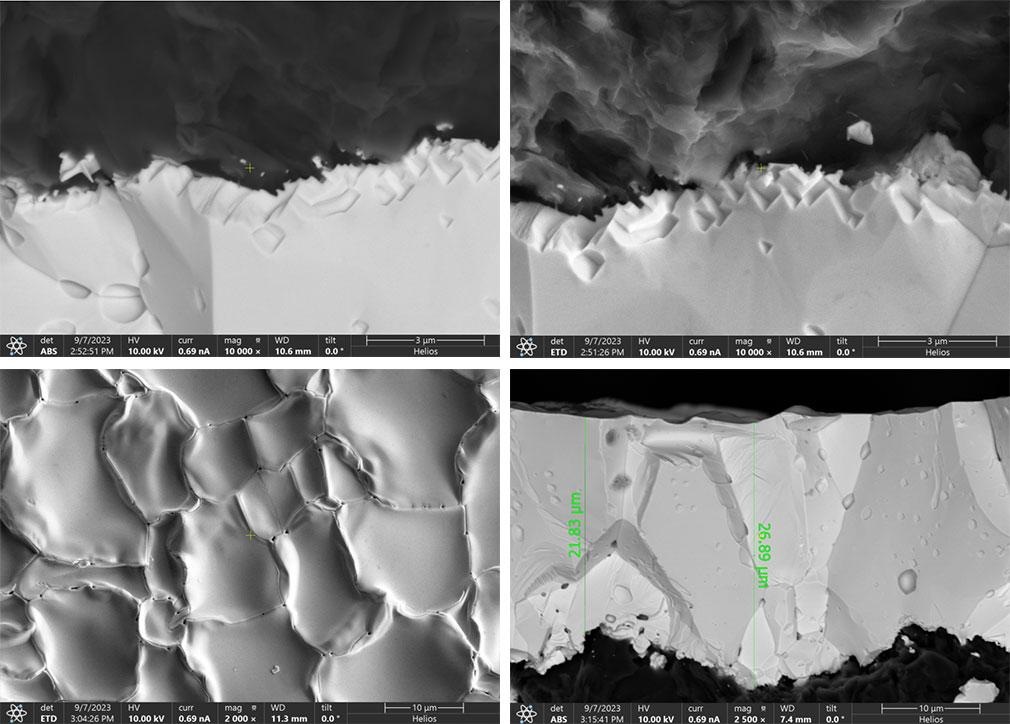

Firma VeTek Semiconductor angażuje się w dostarczanie wysokiej jakości produktów z powłoką CVD TaC i niestandardowych rozwiązań dla klientów na całym świecie poprzez ciągłe inwestycje w badania i rozwój oraz iteracje technologiczne. Jeśli potrzebujesz szczegółowych danych technicznych, analizy przekrojów SEM lub wyceny rysunków niestandardowych, skontaktuj się z nami.

Referencje

[1] Sun, J., Zhang, Q. i Li, X. (2021).Postęp badań nad powłokami z węglika tantalu na materiałach węglowych. Postęp w inżynierii materiałowej.(Dostępne w ScienceDirect)

[2] Kim, D. Y. i in. (2016).Chemiczne osadzanie z fazy gazowej węglika tantalu z układu TaCl₅-C₃H₆-Ar-H₂. Journal of Koreańskiego Towarzystwa Ceramicznego, 53(6), 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026).Badanie ewolucji mikrostruktury i właściwości mechanicznych powłok TaC na bazie grafitu w różnych trudnych warunkach. Journal of Alloys and Compounds, 1061. doi:10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, S. I. i in. (2019).Badania wpływu powłoki TaC na kontrolę procesu SiC PVT i jakość kryształów. Wspólne dane badawcze,Uniwersytet Dong-Eui w Korei Południowej.

[5] Meng, J. i in. (2022).Kontrola jakości wzrostu poprzez optymalizację struktury tygla pod kątem wzrostu monokryształu SiC o dużych rozmiarach. Dziennik wzrostu kryształów,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] Badania QY. (2025).Perspektywy globalnego rynku powłok TaC, dogłębna analiza i prognoza do 2031 r.
