Dlaczego susceptor grafitowy pokryty SiC jest niezbędny do epitaksji półprzewodników

W miarę ewolucji urządzeń półprzewodnikowych w kierunku wyższej mocy, wyższej częstotliwości i większej integracji, wymagania stawiane sprzętowi do wzrostu epitaksjalnego stają się coraz bardziej rygorystyczne. Niezależnie od tego, czy produkują urządzenia zasilające SiC, komponenty GaN RF, chipy LED czy krzemowe płytki epitaksjalne, producenci polegają na jednym krytycznym elemencie wewnątrz reaktora — grafitowym susceptorze pokrytym SiC.

Chociaż składnik ten jest rzadko widoczny poza komorą reakcyjną, bezpośrednio wpływa na równomierność temperatury płytki, wytwarzanie cząstek, trwałość powłoki i ostatecznie na wydajność urządzenia.

Co to jest susceptor grafitowy pokryty SiC?

Susceptor grafitowy pokryty SiC to precyzyjnie zaprojektowany komponent grafitowy chroniony gęstą powłoką z węglika krzemu metodą chemicznego osadzania z fazy gazowej (CVD).

Wewnątrz reaktora epitaksjalnego susceptor spełnia kilka krytycznych funkcji:

• Obsługuje płytki półprzewodnikowe w całym procesie wzrostu
• Przenosi ciepło równomiernie z grzejnika na płytkę
• Obraca się wraz z płytką, aby poprawić jednorodność folii
• Zachowuje stabilność wymiarową w warunkach powtarzających się cykli termicznych
• Chroni podłoże grafitowe przed korozyjnymi gazami procesowymi

W zależności od procesu susceptory mogą być zaprojektowane jako susceptory naleśnikowe, susceptory beczkowe, tace, nośniki płytek lub niestandardowe elementy reaktora.

Dlaczego nie użyć gołego grafitu?

Grafit od dawna uznawany jest za jeden z najlepszych materiałów inżynieryjnych pracujących w wysokich temperaturach ze względu na:

· Doskonała przewodność cieplna

· Niski współczynnik rozszerzalności cieplnej

· Stabilność w wysokiej temperaturze

· Łatwa obróbka

· Niska gęstość

Jednakże goły grafit nie nadaje się do bezpośredniej obróbki półprzewodników.

Podczas epitaksji gazy technologiczne, takie jak H₂, HCl, NH₃, silan, chlorosilany i prekursory metaloorganiczne w sposób ciągły atakują odsłonięte powierzchnie grafitowe. Z biegiem czasu grafit zaczyna się utleniać, korodować i uwalniać cząsteczki węgla.

Cząsteczki te mogą:

· zanieczyszczać płytki,

· zwiększyć gęstość defektów,

· zmniejszyć jednorodność epitaksjalną,

· skrócić okresy konserwacji reaktora.

Dlatego prawie wszystkie nowoczesne reaktory półprzewodnikowe zamiast odsłoniętego grafitu wykorzystują ochronne powłoki ceramiczne.

Dlaczego węglik krzemu jest preferowaną powłoką?

Wśród dostępnych materiałów powłokowych — w tym BN, ZrB₂, TaC i różnych powłok tlenkowych — węglik krzemu CVD stał się standardem branżowym, ponieważ zapewnia doskonałą równowagę właściwości termicznych, chemicznych i mechanicznych.

Kluczowe zalety to:

• Wyjątkowa odporność chemiczna: Gęsty SiC zapobiega przedostawaniu się gazów korozyjnych do podłoża grafitowego, znacznie wydłużając żywotność komponentów.
• Doskonała przewodność cieplna: wysoka przewodność cieplna umożliwia szybki transfer ciepła przy jednoczesnym zachowaniu doskonałej jednorodności temperatury na całej płytce.
• Niedopasowanie niskiej rozszerzalności cieplnej: Współczynnik rozszerzalności cieplnej SiC jest zbliżony do grafitu, zmniejszając naprężenia wewnętrzne podczas powtarzających się cykli ogrzewania i chłodzenia.
• Wysoka twardość: Powłoka jest odporna na ścieranie podczas ładowania płytek i pracy reaktora.
• Wysoka czystość: Wysokiej jakości powłoki CVD SiC minimalizują zanieczyszczenia metaliczne i powstawanie cząstek – co ma kluczowe znaczenie dla zaawansowanej produkcji półprzewodników.

Dlaczego chemiczne osadzanie z fazy gazowej (CVD)?

Istnieją różne technologie powlekania, w tym:

· Natryskiwanie plazmowe

· Powłoka zolowo-żelowa

· Osadzanie elektroforetyczne

· Cementowanie pakietów

· Powlekanie pędzlem

Jednakże produkcja półprzewodników w przeważającej mierze preferuje chemiczne osadzanie z fazy gazowej (CVD), ponieważ wytwarza powłoki z:

· wyjątkowo wysoka czystość,

· doskonała gęstość,

· jednolita grubość,

· doskonała przyczepność,

· niska porowatość,

· doskonała zgodność w przypadku skomplikowanych geometrii.

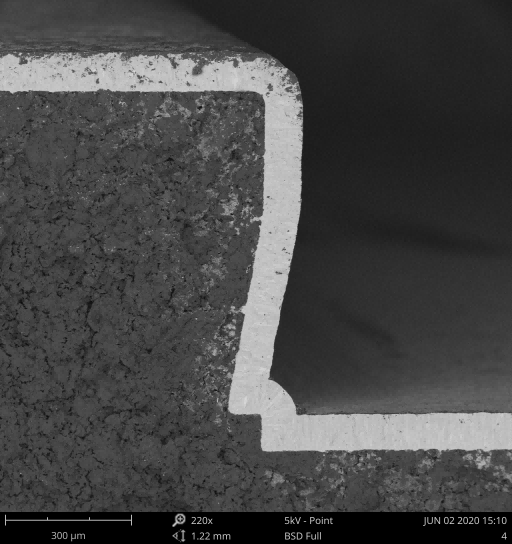

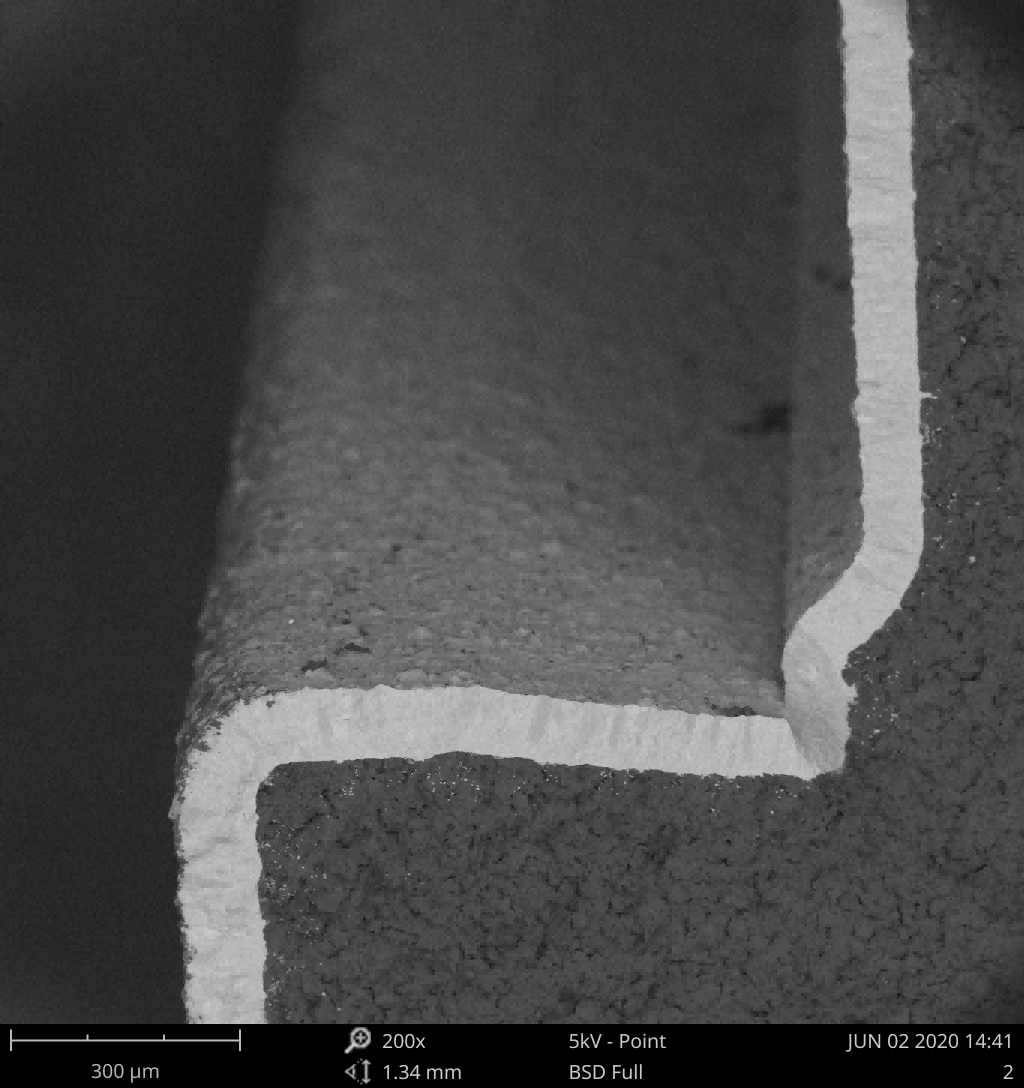

W przeciwieństwie do powłok natryskowych, które często zawierają pory i słabe powierzchnie międzyfazowe, CVD SiC tworzy gęstą warstwę krystaliczną chemicznie związaną z grafitowym podłożem, co skutkuje znacznie dłuższą żywotnością w trudnych warunkach procesu.

Typowe zastosowania

Komponenty grafitowe pokryte SiC są szeroko stosowane w:

Epitaksja SiC: Wspieranie przewodzących i półizolacyjnych płytek SiC podczas wzrostu homoepitaksjalnego dla tranzystorów MOSFET, SBD i innych urządzeń zasilających.

Epitaksja krzemowa: Zapewnia stabilne platformy termiczne do epitaksji płytek krzemowych stosowanych w CMOS i produkcji półprzewodników mocy.

Epitaksja GaN: wspieranie wzrostu GaN-on-Si i GaN-on-SiC dla urządzeń RF, HEMT, MicroLED i elektroniki mocy.

Produkcja diod LED: stosowana w reaktorach MOCVD do wzrostu epitaksjalnego w kolorze niebieskim, zielonym, UV i MicroLED.

Wniosek

W miarę jak procesy półprzewodnikowe w dalszym ciągu zmierzają w kierunku większych płytek, węższych okien procesowych i mniejszej gęstości defektów, znaczenie wysokowydajnych komponentów reaktorów stale rośnie.

Susceptory grafitowe pokryte powłoką CVD SiC stały się niezbędne, ponieważ łączą w sobie doskonałe właściwości termiczne grafitu z wyjątkową odpornością chemiczną, czystością i trwałością węglika krzemu.

Niezależnie od tego, czy chodzi o urządzenia zasilające SiC, elektronikę GaN RF, produkcję diod LED czy epitaksję krzemową, inwestowanie w wysokiej jakości komponenty grafitowe pokryte SiC bezpośrednio przyczynia się do wyższej wydajności, dłuższego czasu pracy sprzętu i niższych kosztów produkcji.
