Analiza pęknięć grafitowych susceptorów MOCVD SiC i analiza przypadku optymalizacji naprężeń termicznych

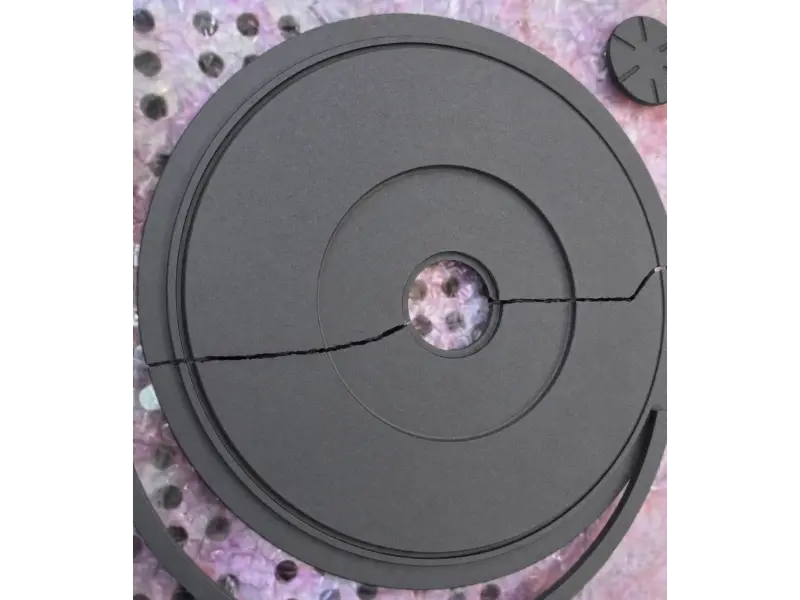

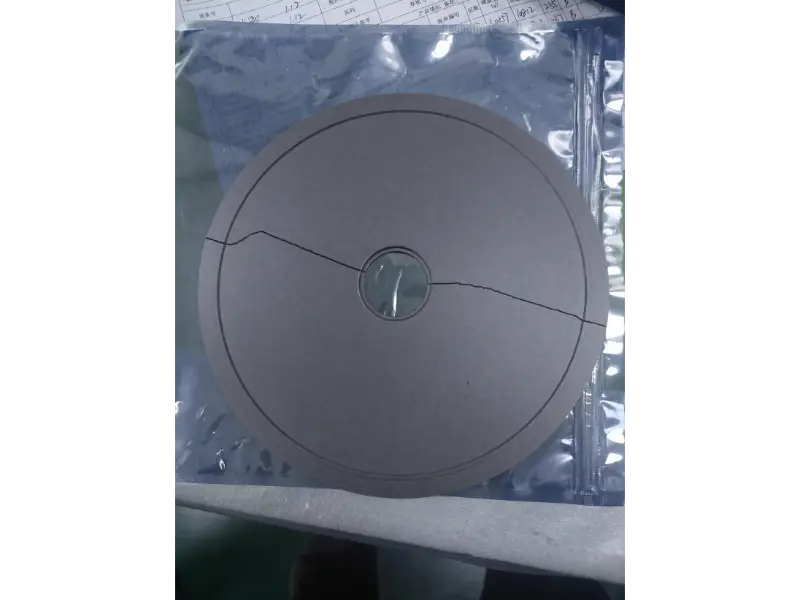

Rycina 1,2: Morfologia złamania promieniowego MOCVDSusceptor grafitowy pokryty CVD SiCPochodzi z centralnego otworu przelotowego

I. Streszczenie i główne wnioski

Podstawowy wniosek:Konstrukcja i jakość epitaksjalnych wsporników płytek (nośników płytek) bezpośrednio determinuje ich żywotność, znacząco wpływając na alokację kosztów produkcji epitaksji i przestoje sprzętu. Wybierając susceptory, producenci płytek epitaksjalnych traktują priorytetowo projekty wysokiej jakości, które dostosowują się do rzeczywistych wymagań procesu, minimalizują częstotliwość wymiany i wydłużają żywotność, osiągając w ten sposób znaczną redukcję kosztów produkcji i stałą poprawę jakości produktu epitaksjalnego.

Przeprojektowując strefę buforowania naprężeń w centralnym stopniu i wybierając grafitowe materiały podłoża o dostosowanym współczynniku rozszerzalności cieplnej (CTE), firma Vetek (www.veteksemicon.com) całkowicie rozwiązała wyzwanie przemysłowe, jakim jest pękanie promieniowe powstające w centralnym schodkowym otworze przelotowym w nośnikach płytek MOCVD.

Zagraniczny producent półprzewodnikowych chipów epitaksjalnych trzeciej generacji stanął w obliczu poważnych wąskich gardeł produkcyjnych spowodowanych natychmiastowym pękaniem i uszkodzeniem wielkogabarytowych osadzań chemicznych z fazy gazowejSusceptory grafitowe pokryte węglikiem krzemu (CVD SiC).podczas wzrostu epitaksjalnego MOCVD w wysokiej temperaturze. Nasz zespół techniczny zidentyfikował podstawowe przyczyny: silną koncentrację naprężeń w centralnym stopniu i niedopasowanie rozszerzalności cieplnej podłoża grafitowego. Dzięki rekonfiguracji marginesów konstrukcyjnych (rozszerzanie stref buforowych naprężeń, usprawnienie pozycjonowania stopni pływających) i optymalny dobór materiału grafitowego, skutecznie wyeliminowaliśmy ryzyko pęknięć dla klienta.

Kluczowe ulepszenia wydajności i wskaźników:

· Szybkość pękania susceptora: Zmniejszona z >15% do 0%

· Średni okres użytkowania w cyklu: Zwiększony o 300%+

· Nieplanowane przestoje sprzętu: zmniejszone o 95%


II. Kontekst klienta i tradycyjne problemy

1. Kontekst klienta

Klient jest wiodącym producentem złożonych układów półprzewodnikowych do zastosowań motoryzacyjnych, obsługującym wiele wielkogabarytowych, wysokotemperaturowych linii produkcyjnych MOCVD/MBE, skupiających się na masowej produkcji płytek epitaksjalnych dużej mocy i urządzeń RF. Temperatury robocze w komorze reakcyjnej sięgają 1000–1400°C przez cały rok i podlegają nagrzewaniu indukcyjnemu o wysokiej częstotliwości oraz ostrym, szybkim cyklom termicznym ogrzewania/chłodzenia. Jako element rdzenia bezpośrednio trzymający płytki epitaksjalne, wielkogabarytoweSusceptory grafitowe pokryte powłoką CVD SiCmuszą utrzymywać ekstremalną stabilność strukturalną i jednorodność termiczną w środowiskach o wysokiej temperaturze i dużych naprężeniach.

2. Tradycyjne podejście i szczegółowe historyczne problemy

Wykorzystując tradycyjne konstrukcje susceptorów, producenci epitaksjów od dawna borykali się z poważnymi problemami ekonomicznymi i związanymi z wydajnością:

· Częste wymiany i wyjątkowo krótka żywotność:W konwencjonalnych projektach nie uwzględniono różnic w rozszerzalności cieplnej w ekstremalnie wysokich temperaturach. Susceptory pękały w ciągu kilkudziesięciu cykli, a niektóre ulegały uszkodzeniu natychmiast po instalacji (szybkość pękania > 15%).

· Kosztowne przestoje i wydatki na sprzątanie:Gdy susceptor pękł lub rozbił się wewnątrz komory, cała partia płytek epitaksjalnych została zezłomowana, czemu towarzyszyło poważne zanieczyszczenie cząstkami. Każdy incydent wymagał 12–24 godzin chłodzenia komory, demontażu, czyszczenia, ponownej ewakuacji i testów ciśnieniowo-temperaturowych. Bezpośrednie straty wynikające z nieplanowanych przestojów i materiałów eksploatacyjnych sięgały dziesiątek tysięcy dolarów na zdarzenie.

· Wysoki koszt produkcji pojedynczych płytek:Jako materiały eksploatacyjne o dużej wartości, częste wymiany powodowały nadmierny podział kosztów susceptora na płytkę. Jednocześnie przestoje zmniejszyły ogólną efektywność sprzętu (OEE) na całej linii produkcyjnej, znacząco podnosząc stałe koszty ogólne.


III. Wyzwania techniczne i analiza mechanizmów awarii

Morfologia uszkodzeń fizycznych:Analiza pęknięć wskazuje, że inicjacja pęknięć ma miejsce dokładnie w wewnętrznym stopniu centralnego otworu przelotowego i rozciąga się promieniowo na zewnątrz po obu stronach korpusu susceptora.

Badanie pierwotnej przyczyny (mechanizm stresu):

· Niedopasowanie rozszerzalności cieplnej materiału:W warunkach pracy w wysokich temperaturach (1000°C i więcej) występuje znaczne niedopasowanie współczynnika rozszerzalności cieplnej (CTE) pomiędzy podłożem grafitowym a powłoką ochronną SiC. Ponieważ współczynnik rozszerzalności cieplnej grafitu jest wyższy niż współczynnik rozszerzalności cieplnej grafituPowłoka SiCpodłoże grafitowe ulega podczas ogrzewania większym odkształceniom związanym z rozszerzalnością cieplną niż powierzchniowa warstwa SiC. Generuje to znaczne międzyfazowe naprężenia termiczne, ostatecznie powodując pękanie i uszkodzenie grafitowego korpusu podłoża.

· Wada konstrukcyjna w obszarze odprężenia:W pierwotnym projekcie brakowało niezbędnej strefy buforowej przejściowej na centralnym stopniu, tworzącej klasyczny punkt koncentracji naprężeń mechanicznych. Gdy napięcie rozciągania przekroczyło próg wytrzymałości na rozciąganie podłoża grafitowego, w ostrym narożniku stopnia natychmiast zainicjowały się mikropęknięcia, które następnie rozerwały się na zewnątrz.


IV. Rozwiązania: Jak rozwiązaliśmy problem

Aby rozwiązać problem pęknięć centralnych, zespół badawczo-rozwojowy i inżynieryjny firmy Vetek opracował kompleksowy plan wyjaśnienia technicznego w oparciu o wysokotemperaturowy współczynnik rozszerzalności cieplnej (CTE) optymalizacja:

Wymiar optymalizacji
Oryginalny design / tradycyjny
Przeprojektowane rozwiązanie Vetek
Centralna struktura schodkowa
Ostre, schodkowe przejście bez strefy buforowej; silnie skoncentrowany stres.
Dodano strefę buforową naprężeń u nasady stopnia, skutecznie rozpraszając naprężenia termiczne w wysokiej temperaturze.
Podłoże i proces powlekania
Standardowe podłoże grafitowe o niewystarczającej jednorodności termicznej.
Wybrane materiały grafitowe o WRC ściśle dopasowanym do węglika krzemu CVD.

V. Wyniki i wymierne korzyści

Przeprojektowane susceptory przeszły rygorystyczną weryfikację cykli termicznych i linii objętościowej na linii produkcyjnej klienta, osiągając niezwykłą poprawę wydajności:

· Całkowita eliminacja pęknięć naprężeniowych termicznych:Zoptymalizowane susceptory działały nieprzerwanie przez ponad 500 cykli termicznych, redukując pękanie i stopień uszkodzeń bezpośrednio z > 15% do 0%.

· Ogromna redukcja strat spowodowanych przestojami:Nieplanowane przestoje spowodowane awarią nośnika zmniejszyły się o 95%, radykalnie zwiększając ogólny wskaźnik OEE linii.

· Zwielokrotniona żywotność i redukcja kosztów:Średni okres użytkowania susceptora wzrósł o ponad 300%, co spowodowało znaczny spadek przydzielonego kosztu susceptora na płytkę epitaksjalną.


VI. Gwarancja produkcji i kontroli jakości firmy Vetek

· Wybór surowców o wysokiej czystości:Wysokiej jakości izostatyczne podłoże grafitowe o dużej gęstości (czystość 7N, zawartość popiołu <5 ppm) zostało wybrane w celu zapewnienia doskonałego dopasowania współczynnika CTE do powłoki CVD SiC.

· Precyzyjna obróbka:Wykorzystuje się 5-osiowe precyzyjne cięcie CNC (tolerancje utrzymywane w granicach ±0,005 mm), tworząc precyzyjne strefy buforowe odprężające w krytycznych elementach, takich jak stopień centralny.

· Osadzanie CVD SiC:Wysokotemperaturowe procesy CVD powodują osadzanie gęstej warstwy β-SiC o grubości 80–100 μm, zapewniającej doskonałą równomierność termiczną i ochronę przed korozją.

· 100% pełna kontrola CMM:Precyzyjne współrzędnościowe maszyny pomiarowe (CMM) automatycznie skanują i mierzą układy kieszeni, wymiary środkowego stopnia i ogólną płaskość.

· Pakowanie i dostawa do pomieszczeń czystych:Czyszczone w pomieszczeniach czystych klasy 100 i pakowane podwójnie w opakowania próżniowe z azotem, dostarczane w niestandardowych, odpornych na wstrząsy obudowach EVA.

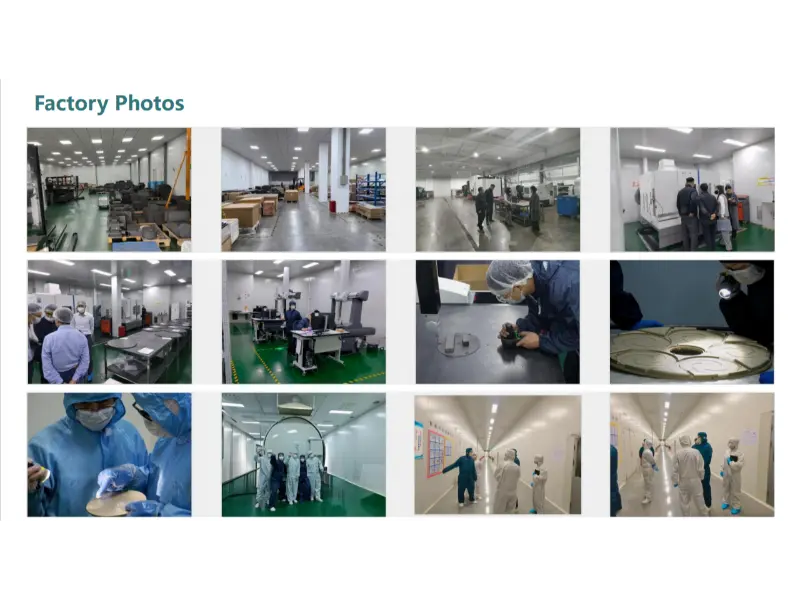

Rysunek 3: Zaawansowana obróbka precyzyjna firmy Vetek Semiconductor, pomieszczenia czyste i urządzenia kontroli jakości


VII. Często zadawane pytania (FAQ)

Pytanie 1: Jaka jest główna przyczynaSusceptor grafitowy pokryty SiC MOCVDpęknięcia zaczynające się od centralnego stopnia?

Odpowiedź: Główną przyczyną jest brak strefy buforowej odprężającej naprężenia w centralnym stopniu, co powoduje konieczność przeprojektowania konstrukcji w celu rozłożenia naprężeń termicznych.

P2: Czy sama powłoka CVD SiC może zapobiec pękaniu w centralnym stopniu?

Odp.: Nie. Powłoki SiC zapewniają przede wszystkim odporność na korozję, zapobieganie zanieczyszczeniom i przewodnictwo cieplne. Jeżeli projekt konstrukcyjny jest wadliwy, sama powłoka nie jest w stanie wytrzymać wewnętrznych naprężeń ściskających i rozciągających pochodzących od podłoża. Tylko połączenie „racjonalnie zaprojektowanej struktury buforującej naprężenia i wysokiej jakości powłoki CVD SiC” może całkowicie rozwiązać problemy z pękaniem.


VIII. Podsumowanie i wezwanie do działania (CTA)

Chociaż epitaksjalne susceptory waflowe są pomocniczymi materiałami eksploatacyjnymi, ich konstrukcja konstrukcyjna i jakość produkcji wywierają kluczowy wpływ na wydajność produkcji fabryki i ogólne koszty. Tradycyjne projekty często pomijają strefy dopasowania CTE materiału i strefy odprężenia, co prowadzi do częstych awarii susceptora, kosztownych przestojów i ryzyka złomu płytek.

Dzięki optymalizacji strukturalnej firmy Vetek i udoskonalonej inżynierii naprężeń termicznych nie tylko pomogliśmy klientowi całkowicie je wyeliminowaćgrafitowy wspornikpękanie (zmniejszenie współczynnika pękania do 0%), ale także wydłużenie żywotności nośnika o ponad 300%. To ulepszenie znacznie zmniejszyło częstotliwość wymiany, obniżyło koszty alokacji materiałów eksploatacyjnych na płytkę oraz zagwarantowało jakość, stabilność i ciągłość wzrostu epitaksjalnego płytki, zapewniając znaczną wartość ekonomiczną i wydajnościową.

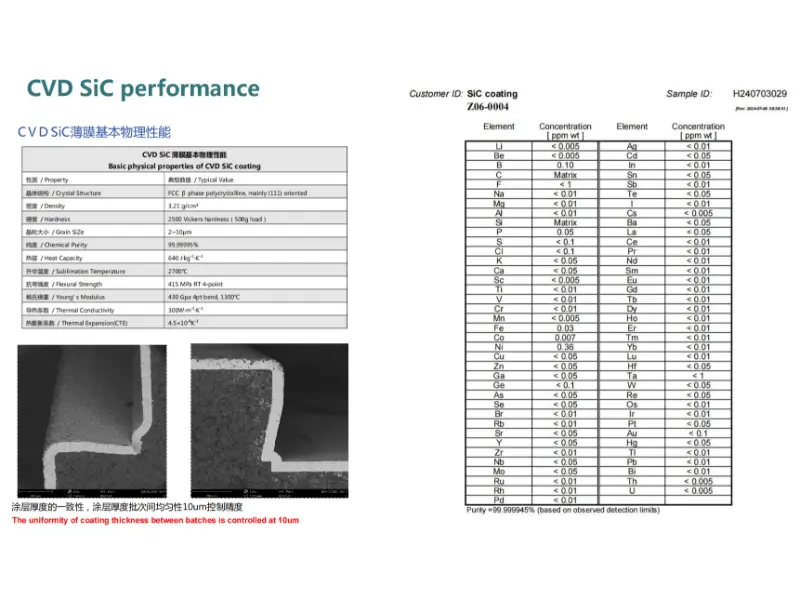

Rysunek 4: Kluczowe właściwości fizyczne, jednorodność grubości SEM i analiza ultrawysokiej czystości powłoki CVD SiC


Skontaktuj się z nami, aby uzyskać niestandardowe rozwiązania w zakresie optymalizacji naprężeń termicznych

Czy nośniki grafitowe w komorach reakcyjnych MOCVD/MBE również są narażone na pękanie pod wpływem naprężeń termicznych w wysokiej temperaturze, łuszczenie się powłoki SiC lub problemy z krótką żywotnością?

Vetek (www.veteksemicon.com) wnosi ponad 10 lat doświadczenia w powlekaniu półprzewodników CVD SiC i precyzyjnej obróbce grafitu o wysokiej czystości.

Prześlij swoje rysunki wymiarowe lub nieudane przykładowe zdjęcia, aby otrzymać bezpłatną ocenę tolerancji naprężeń termicznych i usługę testów próbnych!
