Od 4 cali do 8 cali: dekada rozwoju półprzewodników SiC

W 2013 r. branża zadała pytanie, czy węglik krzemu w ogóle mógłby zostać wprowadzony na rynek. Dziesięć lat później SiC zasila pojazdy elektryczne i energię odnawialną, a prawdziwa konkurencja przeniosła się na materiały, sprzęt i wydajność produkcji. W ciągu dekady płytki SiC urosły z 4 cali do 8 cali wraz z postępem sprzętu do epitaksji. Oprócz samych płytek, powłoki CVD SiC, stałe CVD SiC i powłoki TaC zapewniają teraz niezawodną pracę sprzętu odpornego na wysokie temperatury i korozję. VETEK Semiconductor dostarcza wszystkie trzy rozwiązania materiałowe do skalowanej produkcji SiC.

Dekada transformacji SiC: od materiałów laboratoryjnych do głównego nurtu półprzewodników mocy

SiC przeszło z obiecującego materiału laboratoryjnego w 2013 r. do głównego nurtu technologii stanowiącej dziś podstawę pojazdów elektrycznych, energoelektroniki i konwersji energii, a uwaga branży przeniosła się z sprawdzania technologii na doskonalenie produkcji na dużą skalę.

Poniższa tabela podsumowuje, jak zmieniły się priorytety branży SiC w ciągu ostatniej dekady.

Rok 2013 a dzień dzisiejszy: jak zmieniło się zainteresowanie branży SiC

Główne wyzwanie komercjalizacji SiC: technologia epitaksji

Sprzęt do epitaksji zawsze stanowił techniczne wąskie gardło w komercjalizacji SiC — postęp w branży można bezpośrednio śledzić poprzez ewolucję reaktorów epitaksyjnych, od wczesnych platform 6-calowych po dzisiejsze zautomatyzowane systemy 150 mm/200 mm.

W 2013 r. komercjalizacja SiC nabierała tempa, a producenci sprzętu konkurowali głównie w zakresie możliwości epitaksji 6-calowych (150 mm) SiC. Semiconductor Today donosił o kilku reprezentatywnych systemach w tamtym czasie:

Reprezentatywny sprzęt do epitaksji SiC, 2013

Te wczesne systemy zostały zaprojektowane w celu rozwiązania czterech problemów: uzyskania 6-calowej epitaksji SiC, poprawy jednorodności warstwy epitaksjalnej, zmniejszenia gęstości defektów i zaspokojenia potrzeb wczesnej komercjalizacji urządzeń zasilających.

Wraz z szybkim rozwojem pojazdów elektrycznych, infrastruktury ładowania pojazdów elektrycznych, systemów magazynowania energii słonecznej i rynków energii przemysłowej, popyt na urządzenia SiC odpowiednio wzrósł, a sprzęt epitaksyjny ewoluował od platform badawczo-rozwojowych wytwarzanych w małych partiach do systemów nowej generacji budowanych z myślą o produkcji na dużą skalę. Dzisiejsze reprezentatywne platformy obejmują:

Reprezentatywny sprzęt do epitaksji SiC, dzisiaj

Od 4 cali do 8 cali: jak skalowanie płytek obniża koszty i zwiększa wydajność

Każde zwiększenie średnicy płytki SiC — z 4 cali do 6 cali, a teraz w kierunku 8 cali — ma na celu zwiększenie wydajności w przeliczeniu na płytkę i obniżenie kosztów produkcji, a branża znajduje się obecnie w trakcie przejścia z 6 cali na 8 cali.

W 2013 r. branża SiC naciskała na przejście z płytek 4-calowych na 6-calowe. Firmy, w tym Cree, Dow Corning, Showa Denko i Norstel, rozszerzały wówczas swoje 6-calowe podłoże SiC i możliwości epitaksji. Cel przejścia na większe płytki był prosty: zwiększyć wydajność na płytkę, obniżyć koszty produkcji i poprawić skalowalność w całej branży.

Ponad dekadę później ta sama logika napędza obecnie przejście z 6-calowych na 8-calowe. GlobalWafers, trzeci co do wielkości producent płytek krzemowych na świecie, stwierdził, że produkcja 8-calowych płytek SiC w całej branży gwałtownie przyspieszy w latach 2025–2026 – przejście, które zaledwie dwa lata wcześniej uznano za nierealne (GlobalWafers, 2023). Firmy Onsemi i Resonac również wyznaczyły sobie rok 2025 na kwalifikację i rozwój 8-calowych podłoży SiC i płytek epitaksjalnych (Compound Semiconductor News, 2024).

Co się zmienia, gdy płytki SiC stają się większe

W miarę rosnących wymagań dotyczących średnicy płytek i jakości, materiały i komponenty sprzętu używane w procesie produkcyjnym stały się tak samo decydujące dla postępu SiC, jak same płytki.

Poza płytką: dlaczego komponenty sprzętu są tak samo ważne jak chipy SiC

Największą uwagę poświęca się płytkom SiC, tranzystorom MOSFET i modułom mocy, ale elementy wyposażenia wewnątrz reaktorów epitaksji i reaktorów wzrostu kryształów pracują w równie ekstremalnych warunkach — a sam tradycyjny grafit nie jest już wystarczający, aby sprostać dzisiejszym wymaganiom.

Dyskusje na temat branży SiC skupiają się zwykle na trzech rzeczach: płytkach SiC, tranzystorach MOSFET SiC i modułach mocy. W praktyce równie ważne są komponenty sprzętu użyte do ich produkcji. Wewnątrz reaktorów epitaksji, pieców do wzrostu kryształów i innych wysokotemperaturowych procesów półprzewodnikowych elementy wewnętrzne muszą wytrzymać:

• Środowiska o bardzo wysokiej temperaturze

• Żrące gazy procesowe, takie jak H₂ i HCl

• Surowe wymagania dotyczące czystości, aby uniknąć zanieczyszczenia płytki

Tradycyjny grafit zapewnia dobre właściwości termiczne, ale przy długotrwałym użytkowaniu jest podatny na korozję powierzchniową, powstawanie cząstek i skróconą żywotność – a wszystko to bezpośrednio zagraża wydajności płytek i spójności procesu. Jest to luka, którą technologia powlekania CVD SiC w coraz większym stopniu stara się wypełnić.

Powłoka CVD SiC: technologia stojąca za niezawodnym sprzętem wysokotemperaturowym

Epitaksja SiC i powłoka SiC to dwie odrębne technologie służące różnym celom — epitaksja sama w sobie tworzy materiał półprzewodnikowy, podczas gdy powłoka CVD SiC chroni sprzęt, który ją wytwarza.

Do produkcji materiałów półprzewodnikowych stosuje się epitaksję SiC. Z kolei powłoka SiC CVD jest nakładana przede wszystkim na krytyczne wewnętrzne elementy sprzętu półprzewodnikowego w celu poprawy ich odporności na wysoką temperaturę i korozję.

Epitaksja SiC a powłoka SiC: dwie różne technologie

Jak działa kompozyt grafit + SiC

Komponenty grafitowe pokryte CVD SiC są obecnie szeroko stosowane w sprzęcie do epitaksji SiC, sprzęcie MOCVD, sprzęcie do epitaksji LED i sprzęcie do obróbki cieplnej RTP/RTA. Osadzanie gęstej warstwy SiC na graficie o wysokiej czystości łączy w sobie zalety obu materiałów:

Dlaczego grafit + SiC działa jako kompozyt

Zaawansowane rozwiązania materiałowe SiC firmy VETEK Semiconductor

W miarę ciągłego wzrostu skali półprzewodników trzeciej generacji, firma VETEK Semiconductor dostarcza trzy uzupełniające się rozwiązania materiałowe — grafit pokryty CVD SiC, stałe powłoki CVD SiC i powłoki TaC — zaprojektowane z myślą o specyficznych wymaganiach termicznych i chemicznych sprzętu produkcyjnego SiC.

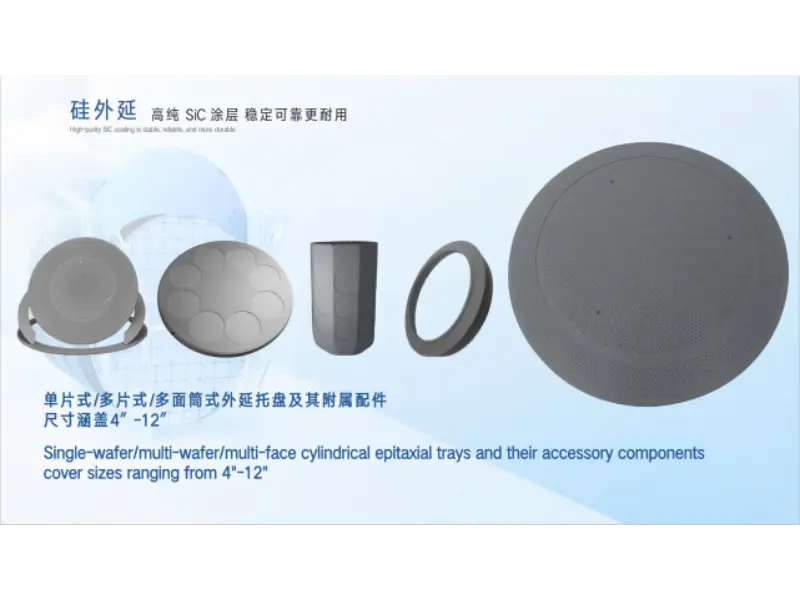

Komponenty grafitowe powlekane CVD SiC

Komponenty grafitowe powlekane CVD SiC firmy VETEK są stosowane w susceptorach epitaksji SiC, nośnikach MOCVD, nośnikach płytek, komponentach Halfmoon i półprzewodnikowych komponentach termicznych.

• Powłoka SiC o wysokiej czystości

• Doskonała równomierność termiczna

• Stabilność w wysokiej temperaturze

• Wysoka odporność na korozję

Komponenty grafitowe pokryte powłoką SiC firmy VETEK CVD do epitaksji SiC, MOCVD i zastosowań termicznych półprzewodników.

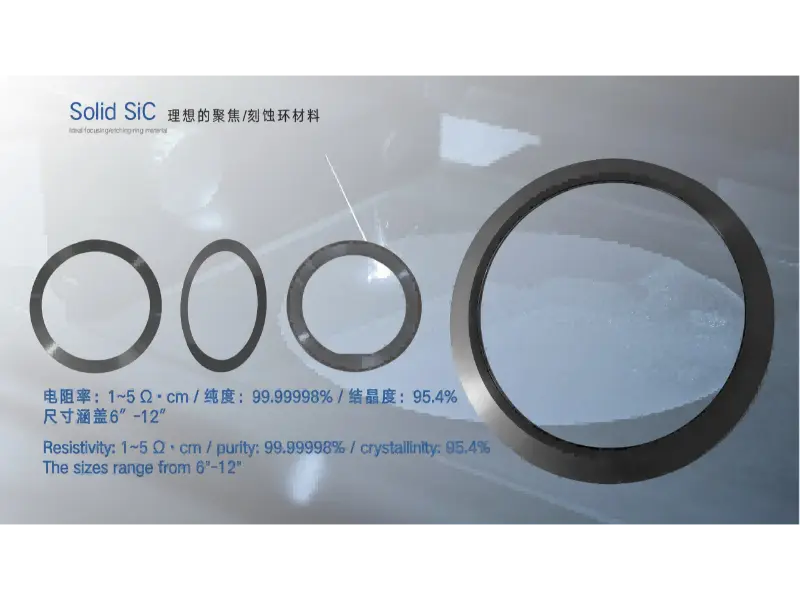

Solidne komponenty CVD SiC

W przypadku zaawansowanych procesów trawienia i procesów wysokotemperaturowych, Solid CVD SiC zapewnia wyższą jakość wydajności materiału. Typowe zastosowania obejmują pierścienie ostrości, komponenty RTP/EPI i komponenty procesu plazmowego.

• Gęsta, nieporowata struktura

• Wyjątkowo niskie wytwarzanie cząstek

• Doskonała odporność na plazmę

• Długa żywotność

Solidne pierścienie ostrości CVD SiC i plazmakomponenty procesowe do zaawansowanych zastosowań wytrawiania i RTP/EPI.

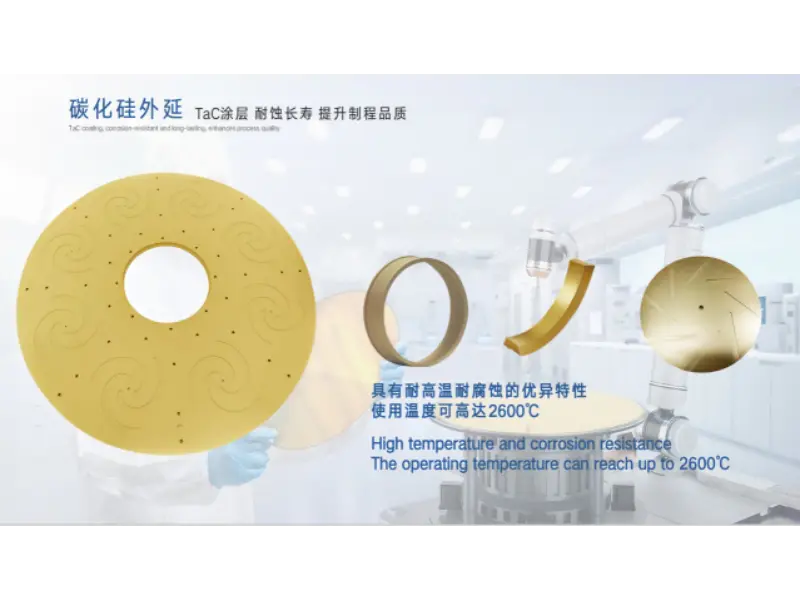

Rozwiązania w zakresie powłok TaC

Ponieważ temperatura wzrostu kryształów SiC stale rośnie, powłoki z węglika tantalu (TaC) stały się ważnym materiałem do wytwarzania pól termicznych o ultrawysokiej temperaturze. TaC zapewnia wyższą stabilność temperaturową, doskonałą odporność na utlenianie i wyjątkową stabilność chemiczną – dostosowaną do sprzętu do hodowli kryształów SiC, komponentów pola termicznego o wysokiej temperaturze i środowisk produkcyjnych półprzewodników trzeciej generacji.

Elementy strefy gorącej pokryte TaC, zaprojektowane do wzrostu kryształów SiC w ultrawysokiej temperaturze.

Te trzy linie produktów łącznie odpowiadają różnym wymaganiom termicznym i chemicznym występującym w całym łańcuchu produkcyjnym SiC:

Trzy rozwiązania materiałowe SiC firmy VETEK w skrócie

Często zadawane pytania

1. Jaka jest różnica pomiędzy epitaksją SiC a powłoką SiC?

Epitaksja SiC wytwarza krystaliczną warstwę węglika krzemu, z której można wytwarzać płytki i urządzenia półprzewodnikowe. Powłoka SiC (CVD SiC) osadza cienką, gęstą warstwę SiC na graficie lub innym podłożu w celu ochrony elementów sprzętu przed ciepłem i korozją. Służą różnym celom w tym samym łańcuchu produkcyjnym.

2. Dlaczego grafit powleka się SiC, a nie stosuje się go samodzielnie?

Goły grafit ma doskonałą przewodność cieplną i stabilność, ale koroduje i z biegiem czasu wytwarza cząstki pod wpływem wysokich temperatur i gazów, takich jak H₂ i HCl. Gęsta powłoka CVD SiC zwiększa twardość, odporność chemiczną i stabilność w wysokich temperaturach, zachowując jednocześnie właściwości termiczne grafitu.

3. Do czego służy Solid CVD SiC?

Stały CVD SiC to w pełni gęsty, nieporowaty materiał z węglika krzemu stosowany w zaawansowanych procesach trawienia i wysokotemperaturowych, w tym w pierścieniach ogniskujących, komponentach RTP/EPI i częściach procesów plazmowych – zastosowaniach wymagających wyjątkowo niskiego wytwarzania cząstek i długiej żywotności.

4. Dlaczego wzrost kryształów SiC wymaga powłok TaC?

Ponieważ procesy wzrostu kryształów SiC zmierzają w kierunku wyższych temperatur, elementy strefy gorącej wymagają materiałów odpornych na utlenianie i zachowujących stabilność chemiczną w ekstremalnych temperaturach. Powłoki TaC zapewniają wyższą stabilność temperaturową niż sam grafit, dzięki czemu dobrze nadają się do pieców do wzrostu kryształów SiC i elementów pola termicznego o wysokiej temperaturze.

5. Dlaczego branża przechodzi z 6-calowych na 8-calowe płytki SiC?

Większe płytki zwiększają liczbę matryc na płytkę, co obniża koszt produkcji na chip i poprawia skalowalność. Producenci płytek i chipów kwalifikują obecnie 8-calowe podłoża SiC i płytki epitaksjalne, aby sprostać rosnącemu zapotrzebowaniu ze strony pojazdów elektrycznych, energii odnawialnej i przemysłowej elektroniki mocy.

Podsumowanie: Produkcja SiC wkroczyła w erę rywalizacji w zakresie możliwości procesowych

Zmieniło się zasadnicze pytanie branży SiC — od tego, czy materiał można skomercjalizować, do tego, jak wydajnie, czysto i konsekwentnie można go wytwarzać na dużą skalę.

W 2013 r. głównym pytaniem branży było to, czy SiC w ogóle da się skomercjalizować. Dziś, ponad dziesięć lat później, pojawiło się pytanie: w jaki sposób można wytwarzać produkty SiC z większą wydajnością, mniejszą liczbą defektów i większą stabilnością?

W miarę ciągłego rozwoju branży SiC, głównymi kierunkami rozwoju branży pozostają większe średnice płytek, ulepszona technologia epitaksji i zoptymalizowany sprzęt produkcyjny. Jednocześnie powłoki CVD SiC o wysokiej czystości, stałe CVD SiC i materiały TaC stają się kluczowymi technologiami zapewniającymi stabilność produkcji półprzewodników.

VETEK Semiconductor w dalszym ciągu koncentruje się na zaawansowanych materiałach półprzewodnikowych, dostarczając niezawodne rozwiązania materiałowe do epitaksji SiC, wzrostu kryształów i produkcji półprzewodników w wysokiej temperaturze – wspierając następną generację przemysłu półprzewodników.

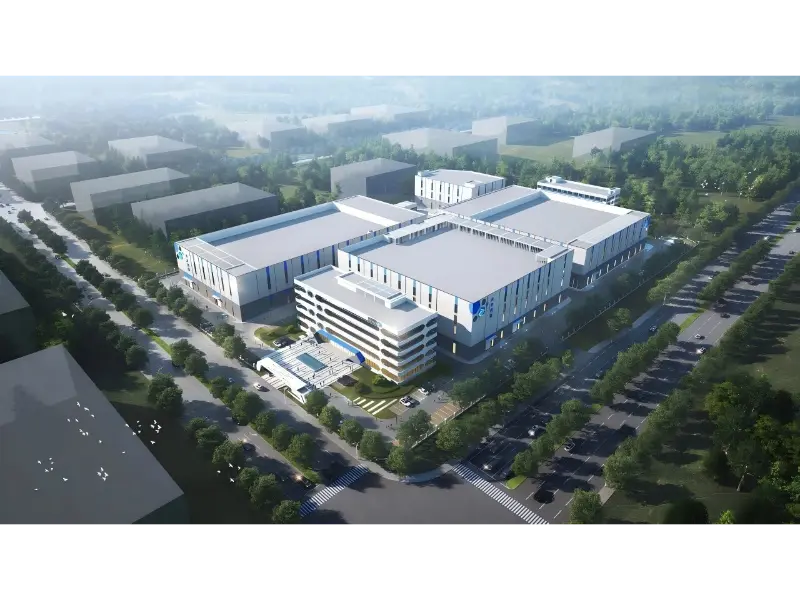

O firmie VETEK Semiconductor

VETEK Semiconductor projektuje i produkuje grafit powlekany CVD SiC, stałe CVD SiC i komponenty powłok TaC do epitaksji SiC, MOCVD, wzrostu kryształów i wysokotemperaturowych urządzeń półprzewodnikowych. Artykuł ten został przygotowany przez zespół inżynierii materiałowej firmy VETEK w oparciu o raporty branżowe z Semiconductor Today i aktualną analizę rynku płytek SiC i odzwierciedla bezpośrednie doświadczenie firmy VETEK w dostarczaniu komponentów do linii produkcyjnych SiC.

Powołane źródła: Semiconductor Today (artykuł branżowy z 2013 r.); Publiczne oświadczenia GlobalWafers (2023); Wiadomości dotyczące półprzewodników złożonych (2024); Analiza cen płytek Patsnap Eureka SiC (2025). Rysunki i specyfikacje wyposażenia produktów VETEK opierają się na wewnętrznej dokumentacji produktu.
