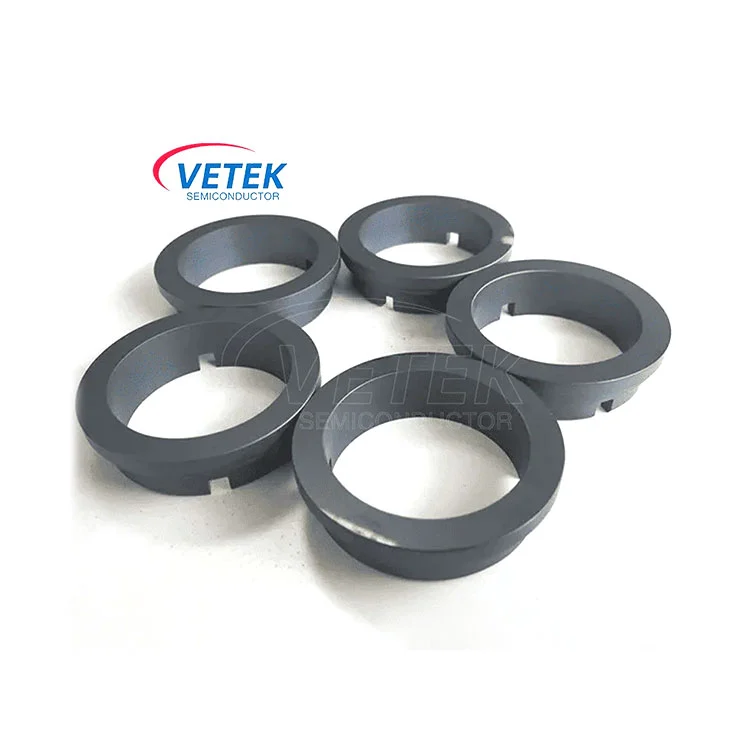

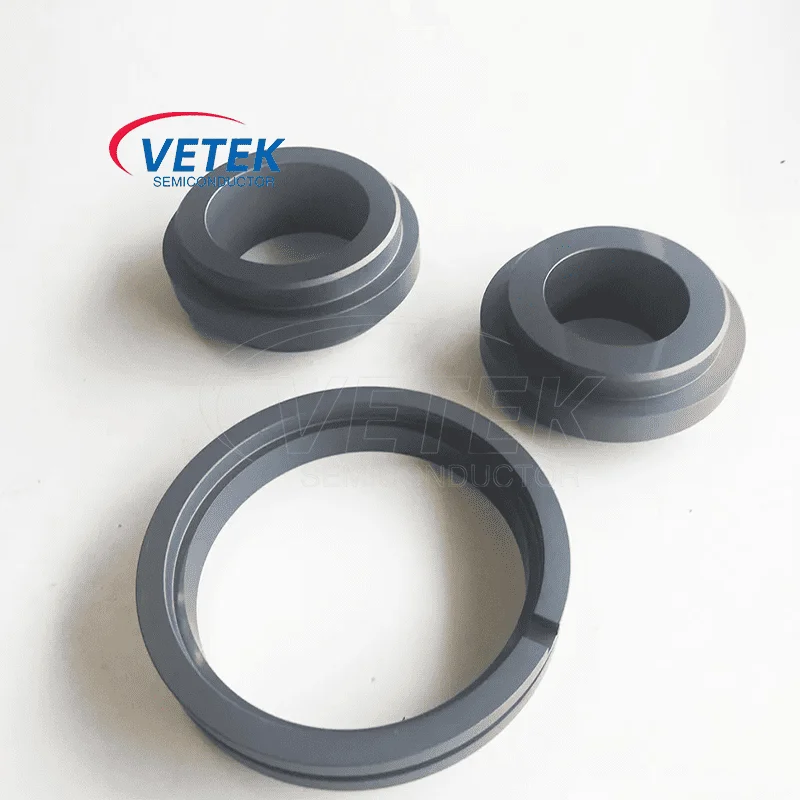

Pierścień uszczelniający SIC do epitaksji

Ⅰ. Co to jest pierścień pieczęci pokryty SIC?

Pierścień uszczelnienia powlekanego SIC (pierścień uszczelnienia powłanego z węglika krzemu) jest precyzyjnym składnikiem uszczelniania zaprojektowanym do wysokiej temperatury, wysoce żrących środowisk procesu półprzewodnikowego. Jego rdzeń dotyczy chemicznego osadzania pary (CVD) lub procesu fizycznego osadzania pary (PVD), grafitu lub powierzchni substratu kompozytowego z węgla, równomiernie pokrytej warstwą warstwy o wysokiej ostrości (SIC), tworzenie zarówno siły mechanicznej podłoża, jak i powlekania o wysokich właściwościach uszczelniających.

Ⅱ. Skład produktu i podstawowa technologia

1. Materiał podłoża:

Materiał kompozytowy grafitu lub węgla: Materiał podstawowy ma tę zaletę, że jest wysoka opór ciepła (może wytrzymać ponad 2000 ℃) i niski współczynnik rozszerzalności cieplnej, zapewniając w ten sposób stabilność wymiarową w ekstremalnych warunkach, takich jak wysoka temperatura.

Precyzyjna struktura obróbki: Precyzyjna konstrukcja pierścienia może być doskonale dostosowana do wnęki sprzętu półprzewodnikowego, zapewniając w ten sposób płaskość powierzchni uszczelniającej i dobrą szczelność.

2. Powłoka funkcjonalna:

Powłoka SIC o wysokiej czystości (czystość ≥99,99%): Grubość korzenia wynosi zwykle 10-50 μm, poprzez proces CVD w celu utworzenia warstwy o gęstej nieporowatej strukturze powierzchni, nadającej powierzchni pierścienia uszczelniającym doskonałą bezwładność chemiczną i właściwości mechaniczne.

Ⅲ. Podstawowe właściwości fizyczne i zalety

Pokryte SIC pokryte SIC pierścienie uszczelniające SIC są idealne do procesów epitaksji półprzewodników ze względu na ich doskonałą wydajność w ekstremalnych warunkach. Poniżej znajdują się specyficzne właściwości fizyczne produktu:

Iv. Podstawowe zastosowania w półprzewodnikach przetwarzania epitaxii

Pierścień uszczelniający SIC jest stosowany głównie w MOCVD (metalowe organiczne osadzanie pary chemicznej) i MBE (epitaksja wiązki molekularnej) i innych urządzeniach procesowych, określone funkcje obejmują:

1. Sprzęt półprzewodnikowy Komora Reakcji Ochrona przedciśnienia powietrza

Nasze pokryte SiC pierścienie uszczelniające zapewniają, że tolerancje wymiarowe (zwykle w granicach ± ​​0,01 mm) interfejsu z komorą wyposażenia (np. Kołnierz, wał podstawowy) są tak małe, jak to możliwe poprzez dostosowanie struktury pierścienia.

Jednocześnie pierścień uszczelniający jest precyzyjnie obrabiany przy użyciu maszyn CNC, aby zapewnić jednolite dopasowanie wokół całego obwodu powierzchni styku, eliminując mikroskopijne luki. Skutecznie zapobiega to wyciekom gazów procesowych (np. H₂, NH₃), zapewnia czystość środowiska wzrostu warstwy epitaksjalnej i poprawia wydajność opłat.

Z drugiej strony, dobra szczelność gazu może również blokować wtargnięcie zewnętrznych zanieczyszczeń (O₂, H₂O), w ten sposób skutecznie unikając defektów w warstwie epitaksjalnej (takich jak zwichnięcia, nierównomierne domieszkowanie zanieczyszczeń).

2. Wsparcie dynamicznego uszczelnienia o wysokiej temperaturze

Przyjmowanie zasady synergistycznej antydeformacji powlekania substratem: ze względu na niski współczynnik rozszerzania termicznego substratu grafitowego (CTE ≈ 4,5 × 10-⁶/° C) jest bardzo małe, a przy skrajnej wysokiej temperaturach (＞ 1000 ℃) ekspansja wynosi tylko 1/5 ilości pieczęci metalowej, a zatem skutecznie unikając rozdziału powierzchniowej. W połączeniu z ultra-wysoką twardością powłoki SIC (HV2500 lub więcej), może skutecznie opierać się zarysowaniom na powierzchni uszczelnienia spowodowanego mechanicznym wibracją lub wpływem cząstek i utrzymywać mikroskopijną płaskość.

V. Zalecenia dotyczące konserwacji

1. REGULARNE sprawdź zużycie powierzchni uszczelnienia (zaleca się kwartalną kontrolę mikroskopu optycznego), aby uniknąć nagłej awarii.

2. Wykorzystaj specjalne środki czyszczące (takie jak bezwodny etanol) w celu usunięcia osadów, zabranianie mechanicznego szlifowania, aby zapobiec uszkodzeniu powłoki SIC.
