Dlaczego powłoka TaC staje się preferowanym wyborem dla półprzewodnikowych komponentów grafitowych

W miarę jak przemysł półprzewodników zmierza w kierunku większych średnic płytek, wyższych temperatur pracy i coraz mniejszych budżetów na zanieczyszczenia, wymagania stawiane komponentom grafitowym znacznie wzrosły. Od tygli, susceptorów, grzejników, pierścieni prowadzących i pojemników na nasiona nie oczekuje się już tylko tego, że wytrzymują ciepło – muszą także zachować swój kształt, tłumić uwalnianie zanieczyszczeń i przetrwać długie okresy pracy w agresywnie reaktywnych atmosferach.

Aby sprostać tym wyzwaniom, powłoki z węglika tantalu (TaC) metodą chemicznego osadzania z fazy gazowej (CVD) okazały się wysoce obiecującym rozwiązaniem do ochrony części grafitowych w zaawansowanych liniach produkcyjnych półprzewodników. W tym artykule omówiono, dlaczego powłoki TaC cieszą się coraz większym zainteresowaniem i w jaki sposób przyczyniają się do bardziej stabilnych procesów, dłuższej żywotności części i lepszej ogólnej wydajności produkcji.

Dlaczego elementy grafitowe wymagają warstw ochronnych

Grafit od dawna jest popularnym materiałem do produkcji sprzętu półprzewodnikowego wysokotemperaturowego ze względu na dobrą przewodność cieplną, niską gęstość i łatwość obróbki. Jednak goły grafit ma dobrze znane słabości pod wpływem trudnych warunków panujących w komorach procesowych:

• Degradacja powierzchni w ekstremalnych temperaturach
• Atak chemiczny ze strony wodoru, amoniaku i innych reaktywnych gazów
• Odrzucanie cząstek węgla
• Migracja zanieczyszczeń do rosnących kryształów lub warstw epitaksjalnych
• Stopniowy dryf wymiarowy po wielu cyklach termicznych

Kwestie te stają się szczególnie istotne w procesach takich jak:

• Wzrost masy SiC poprzez PVT
• Epitaksja SiC
• GaN MOCVD
• Wzrost kryształów AlN
• Wysokotemperaturowe konfiguracje pola termicznego

W miarę kurczenia się geometrii urządzeń i zaostrzania wymagań eksploatacyjnych nawet niewielkie zanieczyszczenie lub niewielkie zużycie części grafitowych może bezpośrednio wpłynąć na wydajność płytek i końcową niezawodność urządzenia.

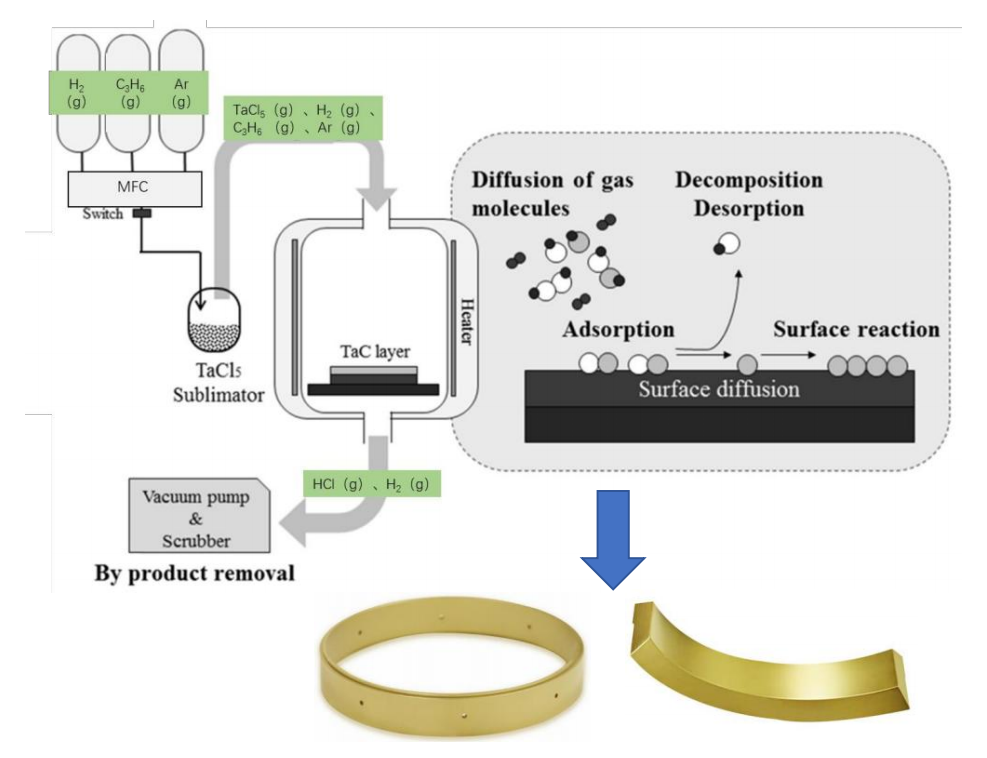

Czym dokładnie jest powłoka TaC?

Węglik tantalu (TaC) to ultraogniotrwała ceramika o temperaturze topnienia około 3880°C – jednej z najwyższych znanych. Łączy w sobie niezwykłą stabilność termiczną z wyjątkową obojętnością chemiczną, co czyni go naturalnym kandydatem do ekranowania powierzchni grafitowych narażonych na agresywne środowisko półprzewodników.

Zamiast całkowicie zastępować grafit, TaC nakłada się w postaci gęstej, cienkiej warstwy za pomocą CVD. Daje to to, co najlepsze z obu światów:

• Grafit zapewnia przewodność cieplną, niską masę i wsparcie mechaniczne.
• Warstwa TaC działa jak solidna bariera chroniąca przed erozją chemiczną i odgazowaniem zanieczyszczeń.

W rezultacie otrzymujemy komponent, który może wytrzymać warunki, które szybko powodują degradację zwykłego grafitu.

Kluczowe zalety powłoki CVD TaC

(1) Wyjątkowa odporność na wysokie temperatury

Wiele procesów półprzewodnikowych przebiega w temperaturach od 1500°C do znacznie powyżej 2500°C – czyli w temperaturach, w których większość materiałów osiąga granice wytrzymałości. TaC zachowuje integralność strukturalną w tym zakresie i skutecznie izoluje leżący pod spodem grafit przed degradacją termiczną w wielu cyklach produkcyjnych.

(2) Doskonała odporność chemiczna

Jedną z wyróżniających się cech TaC jest jego odporność na korozyjne gatunki gazów, które niszczą inne powłoki. W praktyce wykazuje wyraźnie lepszą odporność niż konwencjonalne warstwy ochronne pod wpływem:

• Wodór (H₂)
• Amoniak (NH₃)
• Opary krzemu
• Reaktywne opary metali

Ta zwiększona trwałość chemiczna przekłada się bezpośrednio na mniejszą liczbę wymian części i bardziej przewidywalne serie produkcyjne.

(3) Niższe ryzyko zanieczyszczenia

Ponieważ wymagania dotyczące jakości kryształów i gęstości defektów stają się coraz bardziej rygorystyczne, utrzymanie środowiska procesowego w czystości staje się sprawą najwyższej wagi. Dobrze nałożona powłoka TaC tworzy prawie nieprzepuszczalną barierę, która pomaga zredukować:

• Uwalnianie węgla z grafitowego korpusu
• Dyfuzja zanieczyszczeń metalicznych
• Łuszczenie się cząstek
• Chropowatość powierzchni z biegiem czasu

Czystsze warunki zapewniają wyższą jakość kryształów i lepszą powtarzalność między seriami.

(4) Wydłużony okres użytkowania

Wymiana części wytwarzających pole termiczne jest kosztowna — nie tylko ze względu na materiały, ale także na przestoje i wysiłki związane z przekwalifikowaniem. Ponieważ powłoka TaC tak skutecznie spowalnia korozję powierzchni i zużycie, wiele powlekanych elementów grafitowych wytrzymuje znacznie dłużej niż ich niepowlekane odpowiedniki. Oznacza to mniej przerw i niższe całkowite koszty operacyjne.

(5) Silna przyczepność do podłoża

Nowoczesne procesy CVD osadzają TaC atom po atomie na powierzchni grafitu, zapewniając doskonałe wiązanie międzyfazowe. W przeciwieństwie do powłok mechanicznych lub natryskiwanych, CVD zapewnia:

• Gęsta, pozbawiona porów mikrostruktura
• Jednolita grubość nawet w przypadku skomplikowanych kształtów
• Niezawodna przyczepność odporna na wielokrotne cykle termiczne
• Dobre pokrycie narożników i wgłębień

Ta solidność ma kluczowe znaczenie w środowiskach produkcyjnych, w których spójność nie podlega negocjacjom.

Typowe zastosowania części grafitowych pokrytych TaC

W miarę rozwoju technologii komponenty pokryte TaC znajdują zastosowanie w coraz większej liczbie zastosowań półprzewodników. Typowe przykłady obejmują:

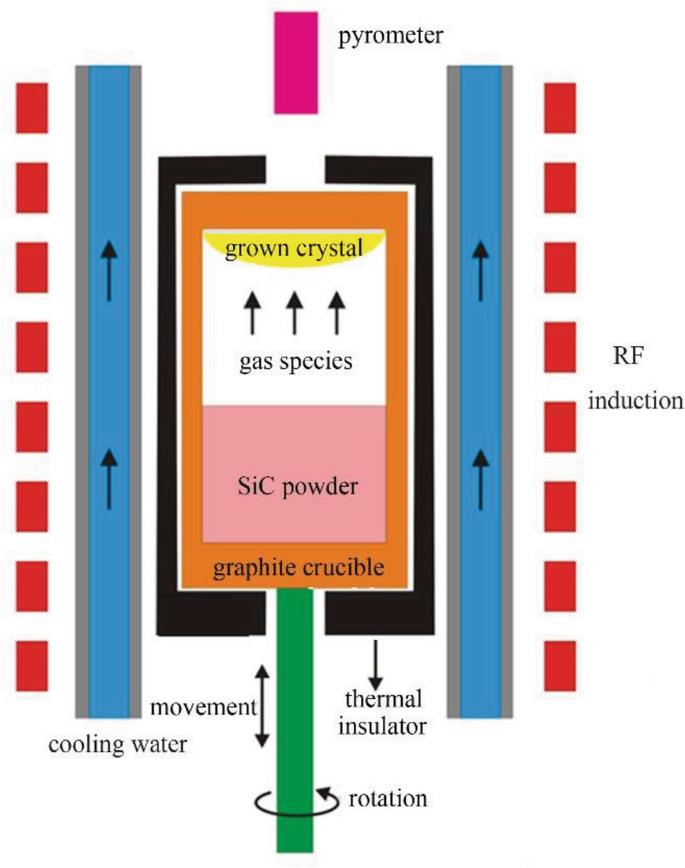

Wzrost kryształów SiC (PVT)

Tygle, uchwyty nasion, pierścienie prowadzące i pierścienie tygli pokryte TaC są obecnie szeroko stosowane w celu ograniczenia zanieczyszczeń wewnątrz komory wzrostowej, jednocześnie wydłużając żywotność sprzętu strefy gorącej.

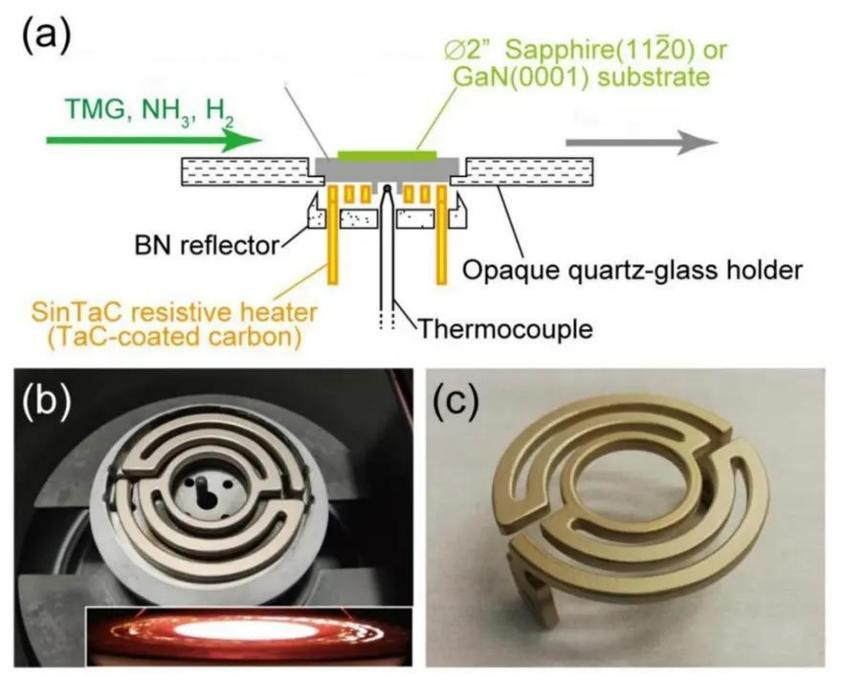

Systemy GaN MOCVD

Grzejniki grafitowe z powłoką TaC zapewniają stabilną moc cieplną i są odporne na korozję powodowaną przez amoniak i wodór podczas epitaksji GaN, pomagając utrzymać jednolite profile temperatur przez długie okresy eksploatacji.

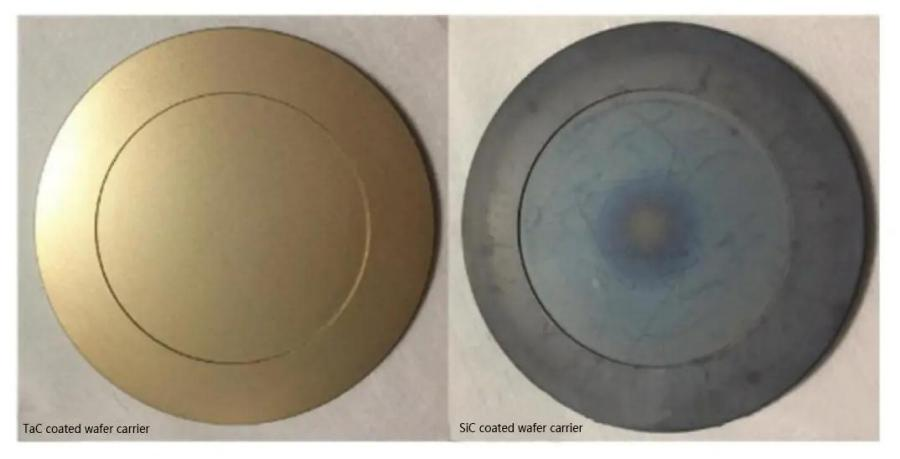

Susceptory epitaksjalne (nośniki płytek)

Susceptory są narażone na powtarzające się szoki termiczne i ekspozycję na żrący gaz. Powłoka TaC daje im znacznie większą szansę na przetrwanie wielu przejazdów bez pogorszenia powierzchni.

Inny wysokotemperaturowy sprzęt półprzewodnikowy

Dodatkowe zastosowania obejmują wzrost kryształów AlN, epitaksję krzemu, ogólne składniki pola termicznego, a nawet niektóre zaawansowane narzędzia do obróbki ceramiki.

Dlaczego metoda CVD ma znaczenie

Nie wszystkie powłoki TaC są sobie równe. Spośród różnych technik osadzania, CVD jest powszechnie uważana za złoty standard w pracy z półprzewodnikami, ponieważ zapewnia:

• Bardzo duża gęstość i niska porowatość
• Doskonała czystość (krytyczna w przypadku procesów wrażliwych na zanieczyszczenia)
• Precyzyjna, powtarzalna kontrola grubości
• Jednolite pokrycie skomplikowanych geometrii części
• Trwałe wiązanie z podłożem grafitowym

W zastosowaniach, gdzie najważniejsza jest spójność i niezawodność, CVD stanowi oczywisty wybór.

Patrząc w przyszłość: rola grafitu powlekanego TaC

Wraz ze zmianą branży w kierunku:

• 8-calowe płytki SiC
• Urządzenia GaN o większej mocy
• Bardziej zaawansowane półprzewodniki złożone
• Dłuższe kampanie produkcyjne
• Bardziej rygorystyczne wymagania dotyczące czystości

elementy grafitowe będą poddawane jedynie większym obciążeniom. Powłoka TaC wykracza poza zwykłą warstwę ochronną — jest coraz częściej postrzegana jako kluczowy czynnik umożliwiający produkcję nowej generacji. Firmy, które poważnie podchodzą do zwiększania wydajności, maksymalizowania czasu sprawności narzędzi i wydłużania żywotności części, już postrzegają grafit pokryty TaC jako strategiczny element długoterminowej optymalizacji procesów.

Wniosek

Rosnące zastosowanie powłok TaC odzwierciedla prostą rzeczywistość: przemysł półprzewodników potrzebuje materiałów, które sprostają coraz bardziej wymagającym warunkom. Łącząc zalety termiczne grafitu z odpornością chemiczną węglika tantalu, części pokryte metodą CVD-TaC oferują praktyczną drogę do zmniejszenia zanieczyszczeń, dłuższej żywotności komponentów i stabilniejszych przebiegów produkcyjnych. W miarę ciągłego rozwoju technologii wzrostu kryształów i epitaksji powłoki TaC mogą odgrywać jeszcze większą rolę na wielu etapach produkcji półprzewodników.

Często zadawane pytania

1. Czy powłoka TaC jest lepsza od zwykłego grafitu?

W przypadku większości wysokotemperaturowych procesów półprzewodnikowych tak – powłoka TaC zapewnia znacznie lepszą ochronę przed korozją, zanieczyszczeniami i zużyciem mechanicznym, co zwykle przekłada się na znacznie dłuższą żywotność.

2. W jakich branżach wykorzystuje się grafit pokryty TaC?

Głównie produkcja półprzewodników, w tym wzrost kryształów SiC, GaN MOCVD, epitaksja krzemowa i zaawansowane systemy pola termicznego.

3. Dlaczego CVD jest preferowane przy stosowaniu TaC?

CVD wytwarza gęste warstwy o wysokiej czystości, charakteryzujące się doskonałą przyczepnością i jednolitą grubością – dokładnie to, czego wymagają wymagające zastosowania półprzewodników.

4. Jakie rodzaje części grafitowych można pokryć TaC?

Typowymi kandydatami są tygle, susceptory, uchwyty na nasiona, pierścienie prowadzące, grzejniki, tace i inne części grafitowe narażone na działanie wysokich temperatur i reaktywnych gazów.
