Węglik krzemu (SiC) stanowi obecnie podstawę znacznej części postępu obserwowanego w układach napędowych pojazdów elektrycznych, konwerterach energii odnawialnej i modułach mocy wysokiej częstotliwości. Zarówno ekonomika produkcji, jak i wydajność urządzenia zależą od powiększenia wymiarów kryształów SiC, zwiększenia wydajności partii i ograniczenia populacji defektów. Spełnienie tych celów wymaga czegoś więcej niż tylko dopracowanych receptur procesowych. Integralność i trwałość materiałów wytwarzających pole termiczne stają się równie decydujące, szczególnie biorąc pod uwagę agresywne warunki panujące w piecach z fizycznym transportem pary (PVT).

Wśród opcji inżynierii powierzchni części grafitowych, chemiczne osadzanie z fazy gazowej (CVD) węglika tantalu (TaC) zyskało wymierną przyczepność. Powłoka ta nie tylko chroni podłoże; aktywnie modyfikuje chemię powierzchni i reakcję termiczną komponentów narażonych na najcięższe warunki pracy.

Jak powłoka TaC działa w piecu PVT?

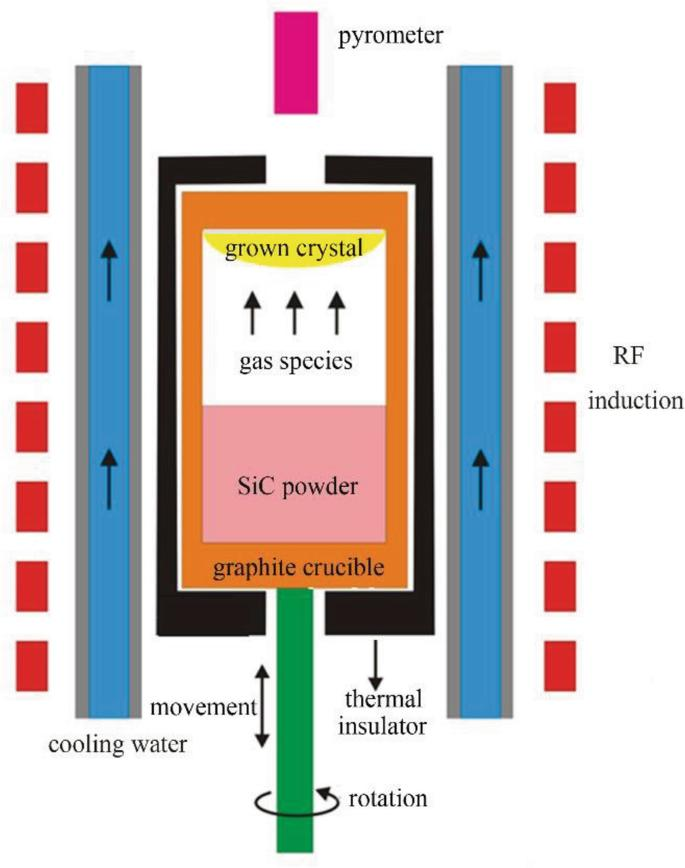

Wzrost PVT następuje poprzez sublimację surowca SiC w temperaturze powyżej 2000°C. Powstałe gatunki pary przemieszczają się w kierunku chłodniejszego kryształu zaszczepiającego, gdzie kondensacja i rekrystalizacja stopniowo tworzą kulę. Pojedynczy bieg może trwać setki godzin. W tym czasie każda powierzchnia grafitu – ścianki tygla, pojemnik na nasiona, pierścienie prowadzące – narażona jest na stałą parę bogatą w krzem, ekstremalne gradienty termiczne i naprężenia mechaniczne wynikające z niedopasowania rozszerzalności cieplnej.

Bez warstw ochronnych grafit przechodzi dwie równoległe ścieżki degradacji. Jeden ma charakter fizyczny: erozja powierzchniowa uwalnia drobne cząstki węgla do strumienia pary. Drugi ma charakter chemiczny: pary krzemu reagują z grafitem, tworząc lotny SiC lub inne związki pośrednie, stopniowo zmniejszając grubość ścianki elementu. Obie ścieżki wprowadzają skupiska węgla lub śladowe zanieczyszczenia metalami do rosnącego kryształu i obie skracają żywotność drogich mebli piecowych.

Powłoka CVD TaC zakłóca te mechanizmy. Warstwa powłoki jest kontrolowana stechiometrycznie, pozbawiona dziur i przylegająca do grafitowego podłoża. Stanowi chemicznie obojętną powierzchnię w stosunku do pary o wysokiej temperaturze, więc leżący pod nią grafit nigdy nie styka się bezpośrednio ze środowiskiem reaktywnym. To oddzielenie zasadniczo zmienia trajektorię skażenia.

Zaobserwowana poprawa jakości kryształów

Hodowcy kryształów często zgłaszają, że elementy pokryte TaC korelują z mniejszą liczbą wtrąceń węgla i zakończeń mikrorurek. Wyjaśnienie leży w zdolności powłoki do utrzymywania stałego stanu powierzchni w wielu seriach. Niepowlekany grafit zmienia się z biegiem czasu – jego porowatość wzrasta, zmienia się jego emisyjność i zmienia się lokalny rozkład temperatury. Te stopniowe zmiany zakłócają symetrię pola termicznego niezbędną dla równomiernego wzrostu promieniowego.

Natomiast stabilne pole termiczne zachowuje osiowe i promieniowe gradienty temperatury potrzebne do kontrolowanego, stopniowego wzrostu na powierzchni nasion. Dzięki powłoce TaC wnętrze tygla zachowuje swoją pierwotną geometrię i emisyjność cieplną przez większą liczbę cykli wzrostu. Rezultatem jest ściślejszy rozkład wskaźników jakości kryształów pomiędzy seriami, co bezpośrednio zwiększa udział wafli nadających się do wykorzystania w kulce.

Wydłużony czas życia komponentów i koszty operacyjne

Ekonomiczne uzasadnienie powłoki TaC często opiera się na przedłużeniu żywotności. Elementy grafitowe w postaci niepowlekanej mogą wymagać wymiany po 10–20 cyklach wzrostu, w zależności od konkretnego profilu temperaturowego i czasu trwania cyklu. Odpowiedniki z powłoką TaC w udokumentowanych operacjach pieca rutynowo osiągają 2–3 razy dłuższą żywotność, zanim wykażą mierzalną utratę masy lub chropowatość powierzchni.

Trwałość ta wynika z wysokiej temperatury topnienia powłoki (przekraczającej 3800°C) i niskiego współczynnika dyfuzji zarówno dla węgla, jak i krzemu. Nawet w temperaturze 2200°C dyfuzja wzajemna na granicy powłoka-podłoże pozostaje znikoma. Powłoka nie rozlewa się, nie łuszczy i nie rozwarstwia pod wpływem cykli termicznych, pod warunkiem, że parametry osadzania CVD zostaną odpowiednio zoptymalizowane. Dłuższe odstępy między wymianą komponentów przekładają się na mniejszą liczbę cykli schładzania i nagrzewania pieca, mniej pracy przy demontażu i ponownym montażu oraz mniejsze zużycie półproduktu grafitowego o wysokiej czystości.

Specyfikacje czystości mające znaczenie dla półprzewodników

W przypadku SiC klasy urządzeń zanieczyszczenia metaliczne na poziomie części na milion mogą obniżyć żywotność nośnika i napięcie przebicia. Dlatego sama powłoka musi być kompatybilna z półprzewodnikami. CVD TaC przetworzony z prekursorów o wysokiej czystości osiąga udokumentowaną czystość 99,999841%. Liczba ta nie jest przypadkowa: odzwierciedla celową kontrolę nad oczyszczaniem gazu prekursorowego, czystością reaktora i obsługą po osadzaniu. Na tym poziomie czystości wszelkie cząsteczki metali, które mogą dyfundować z powłoki do fazy gazowej, pozostają poniżej analitycznych granic wykrywalności dla typowego czasu trwania wzrostu.

Części powszechnie powlekane grafitem

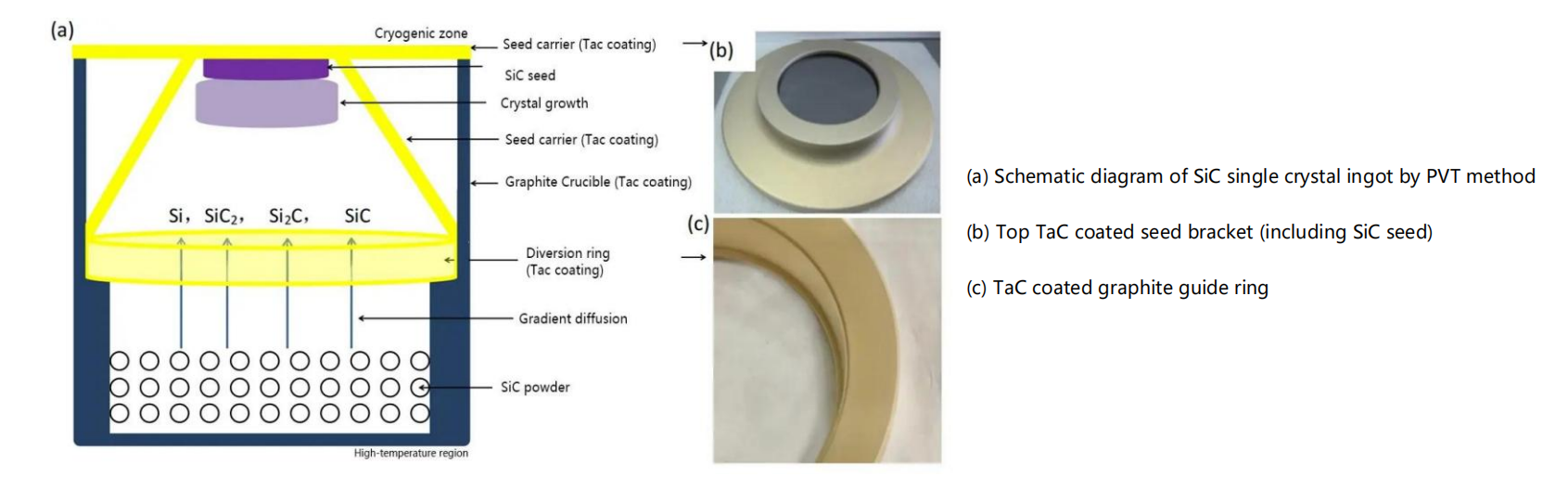

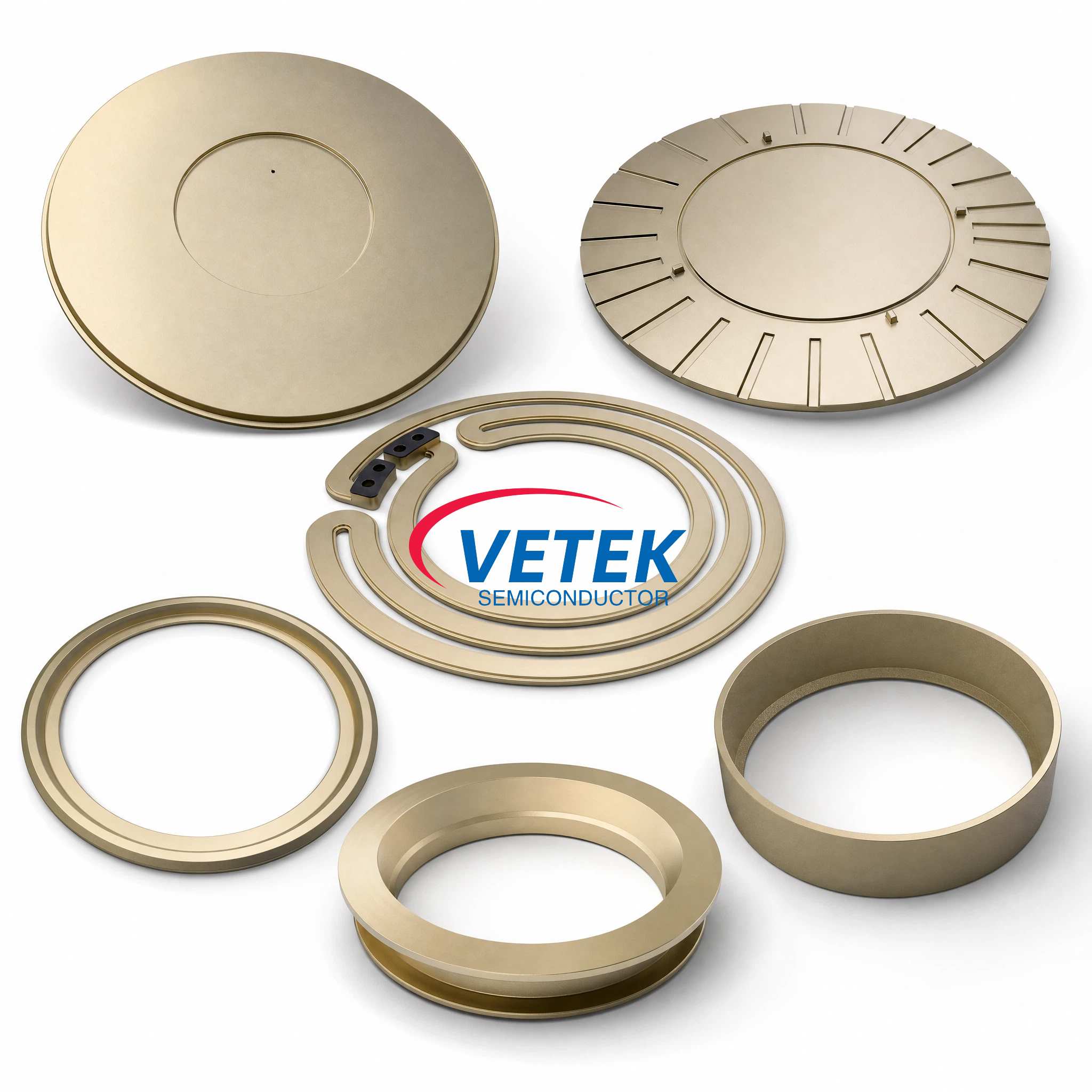

Pola termiczne PVT zazwyczaj obejmują od pięciu do ośmiu różnych składników grafitu, które mogą skorzystać na zastosowaniu TaC:

Tygle zawierające proszek źródłowy SiC i wytrzymujące najwyższe temperatury.

Uchwyty nasion, które mocują kryształ nasion i wymagają precyzyjnego kontaktu termicznego.

Pierścienie prowadzące, które kształtują ścieżkę przepływu pary w kierunku nasion.

Pierścienie tygla i przekładki, które definiują szczelinę między źródłem a nasionem.

Dodatkowe osłony izolacyjne lub słupki wsporcze w niektórych konstrukcjach pieców.

Powlekanie wszystkich lub większości tych części tworzy spójny stan powierzchni w całej strefie gorącej, zamiast mieszać powierzchnie powlekane i niepowlekane, co mogłoby wprowadzić miejscowe asymetrie termiczne lub chemiczne.

Dlaczego CVD zamiast innych metod osadzania?

Nie wszystkie powłoki TaC działają identycznie. Natryskiwanie plazmowe lub cementowanie w pakietach powoduje powstanie grubszych warstw, ale o większej porowatości, gorszej przyczepności i większym ryzyku spallowania pod wpływem szoku termicznego. CVD wyróżnia się wzrostem powłoki atom po atomie z prekursorów w fazie gazowej. Daje to w pełni gęste mikrostruktury o wielkości ziaren rzędu kilku mikrometrów i jednorodności grubości w granicach ± ​​5 μm w przypadku elementów o dużej powierzchni.

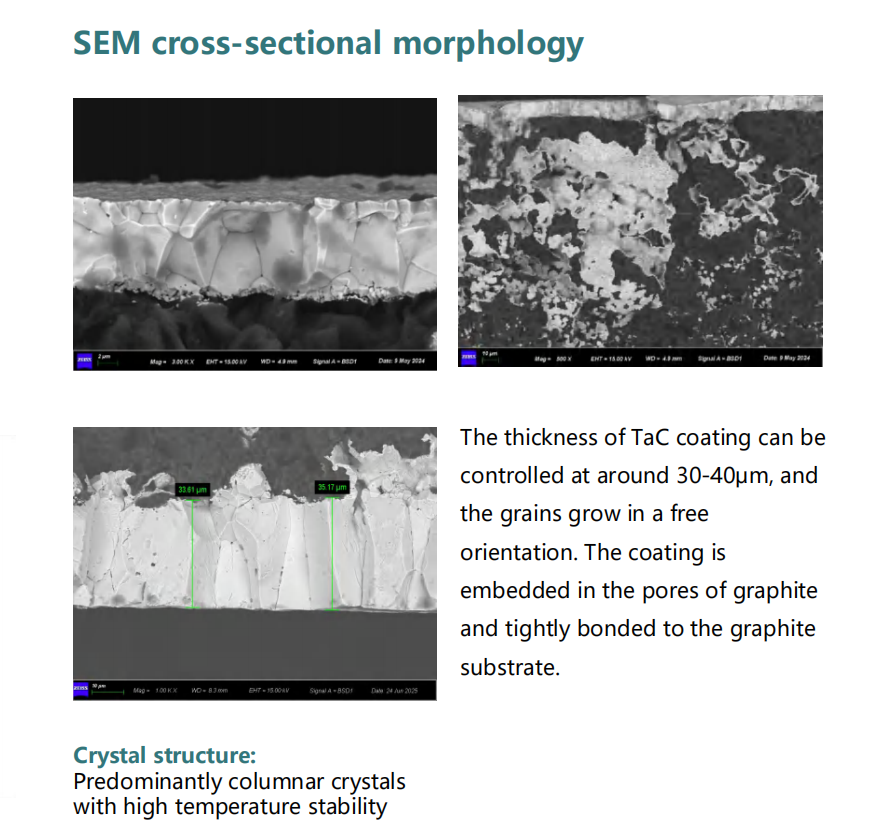

Standardowa grubość CVD TaC jest określona na 30 ± 5 μm dla większości tygli i uchwytów PVT. W przypadku pieców pracujących w wydłużonych cyklach lub w wyższych temperaturach szczytowych można zastosować niestandardową grubość do 40 μm. Grubsze powłoki zwiększają długość bariery dyfuzyjnej, ale wymagają starannego dopasowania do współczynnika rozszerzalności cieplnej podłoża grafitowego, aby uniknąć naprężeń międzyfazowych – czynnika dobrze scharakteryzowanego w projektowaniu procesu CVD.

Praktyczne uwagi dotyczące adopcji

Obiekty przechodzące z komponentów niepowlekanych na komponenty powlekane TaC powinny przewidzieć korekty w kontroli temperatury. Powłoka zmienia emisyjność powierzchni, co może przesunąć odczyty pirometru lub kalibrację mocy do temperatury o 20–50°C. To przesunięcie jest przewidywalne i powtarzalne, więc krótka kalibracja wystarczy, aby ponownie ustalić prawidłowe wartości zadane temperatury. Po tej początkowej kompensacji system powlekany zachowuje się bardziej spójnie w różnych seriach niż jego niepowlekany odpowiednik, co zmniejsza potrzebę dostrajania w każdym cyklu.

Wniosek

Produkcja SiC w oparciu o PVT stawia niezwykłe wymagania grafitowym komponentom pola termicznego. Powłoka CVD TaC spełnia te wymagania poprzez cztery wzajemnie powiązane efekty: hamuje uwalnianie cząstek węgla, blokuje atak krzemu na podłoże, zachowuje symetrię pola termicznego w dłuższych sekwencjach roboczych i wydłuża okresy wymiany komponentów. Wyniki te łącznie poprawiają czystość kryształów, zwiększają użyteczną wydajność z kulki i zmniejszają udział części eksploatacyjnych w kosztach wafla. W miarę jak rozmiary płytek SiC zbliżają się do 200 mm, a wymagania dotyczące gęstości defektów stają się coraz bardziej zaostrzone, zastosowanie powłok technicznych, takich jak TaC, prawdopodobnie wzrośnie z opcji do podstawowej specyfikacji w zaawansowanych liniach produkcyjnych.
