Pierścienie grafitowe powlekane węglem pirolitycznym (PyC): poprawa niezawodności w produkcji półprzewodników w wysokiej temperaturze

Zapotrzebowanie na większe płytki, coraz wyższe gęstości mocy i bardziej skomplikowane sekwencje procesów stawia niespotykane dotąd wymagania w stosunku do materiałów stosowanych w sprzęcie do produkcji półprzewodników. Komponenty znajdujące się wewnątrz reaktorów i systemów termicznych muszą teraz wytrzymywać ekstremalne temperatury, agresywną atmosferę chemiczną i powtarzające się cykle termiczne – a wszystko to przy zachowaniu wąskich tolerancji wymiarowych i praktycznie bez uwalniania zanieczyszczeń.

Wśród zaawansowanych rozwiązań materiałowych, które pojawiły się, aby sprostać tym wyzwaniom, pierścienie grafitowe powlekane węglem pirolitycznym (PyC) zyskały szczególnie silną pozycję. Obecnie są one powszechnie stosowane do wzrostu kryształów węglika krzemu, osadzania epitaksjalnego, procesów CVD i innych wysokotemperaturowych obróbek termicznych. W Vetek Semiconductor skupiliśmy nasze wysiłki badawczo-rozwojowe na technologiach powlekania węglem pirolitycznym, które pomagają fabrykom osiągać bardziej stabilne procesy, dłuższą żywotność części i niższe całkowite koszty operacyjne.

Dlaczego niezabezpieczony grafit nie sprawdza się w dzisiejszych procesach?

Grafit od dawna jest podstawowym materiałem w półprzewodnikowych układach termicznych ze względu na dobrą przewodność cieplną, niewielką wagę i odporność na ekstremalnie wysokie temperatury. Jednak goły grafit sam w sobie nie nadaje się już do stosowania w wielu współczesnych zaawansowanych procesach.

Weźmy na przykład wzrost kryształów SiC PVT, epitaksję MOCVD, osadzanie CVD, etapy dyfuzji i utleniania lub wyżarzanie w wysokiej temperaturze. W każdym z nich elementy grafitowe są rutynowo poddawane działaniu temperatur powyżej 1500°C, wodoru, amoniaku, gazów zawierających chlor oraz częstych cykli wzrostu i spadku temperatury. Z biegiem czasu nieobrobiony grafit zaczyna wykazywać erozję powierzchni, oddzielanie się cząstek, atak chemiczny, obniżoną jednorodność termiczną i zauważalnie krótszą żywotność. Nawet drobne cząstki powstałe podczas przetwarzania mogą osiąść na waflach i zaszkodzić plonowi.

Właśnie dlatego zaawansowana ochrona powierzchni stała się niepodlegającą negocjacjom częścią nowoczesnej produkcji półprzewodników.

Czym właściwie jest powłoka z węgla pirolitycznego?

Powłoka z węgla pirolitycznego jest wytwarzana przy użyciu specjalistycznej metody chemicznego osadzania z fazy gazowej (CVD), podczas której gęsta, wysoce uporządkowana warstwa węgla jest osadzana na podłożu grafitowym o wysokiej czystości. To, co odróżnia PyC od konwencjonalnych powłok węglowych, to uporządkowana mikrostruktura, która przekłada się na wyjątkowe właściwości termiczne, mechaniczne i chemiczne.

W Vetek Semiconductor nasze powłoki z węgla pirolitycznego zostały zaprojektowane tak, aby zapewniały kilka praktycznych korzyści:

• Wysoka czystość – całkowita zawartość zanieczyszczeń utrzymuje się na poziomie poniżej 20 ppm, przy doskonałej gazoszczelności, dzięki czemu powłoka nadaje się do ultraczystych środowisk półprzewodników.
• Wyjątkowa stabilność termiczna – powłoka pozostaje stabilna w bardzo wysokich temperaturach; w rzeczywistości jego wytrzymałość mechaniczna faktycznie wzrasta wraz ze wzrostem temperatury, osiągając szczytową wydajność około 2750°C i temperaturę sublimacji do 3600°C.
• Doskonała odporność na szok termiczny – dzięki niskiemu współczynnikowi rozszerzalności cieplnej, wysokiej przewodności cieplnej i niskiemu modułowi sprężystości, PyC bardzo dobrze znosi szybkie zmiany temperatury.
• Szeroka stabilność chemiczna – jest odporna na kwasy, zasady, sole, odczynniki organiczne, a nawet stopione metale.
• Bardzo niskie odgazowanie – w temperaturze około 1800°C PyC może utrzymać poziom próżni na poziomie około 10⁻⁷mmHg bez znaczącego uwalniania gazu.

Wszystkie te cechy sprawiają, że grafit pokryty PyC jest niezawodnym wyborem do najsurowszych zastosowań półprzewodników.

Gdzie najczęściej stosuje się pierścienie pokryte węglem pirolitycznym?

1. Wzrost kryształów SiC metodą PVT

Fizyczny transport pary jest prawdopodobnie jednym z najbardziej wymagających procesów w świecie półprzewodników, z typowymi temperaturami roboczymi w zakresie 2300–2500°C. Pierścienie grafitowe pokryte PyC są powszechnie stosowane w systemach pola termicznego, susceptorach, tyglach, osłonach termicznych i wspornikach konstrukcyjnych. Użytkownicy zgłaszają mniejsze ryzyko zanieczyszczenia, bardziej spójne pola termiczne, dłuższą żywotność komponentów i stabilniejsze warunki wzrostu kryształów. W niektórych przypadkach producenci zaobserwowali o 15–20% wyższą wydajność wzrostu i wydajność płytek przekraczającą 90%.

2. Epitaksja półprzewodnikowa (SiC i GaN)

W przypadku wzrostu epitaksjalnego równomierność temperatury na płytce jest absolutnie kluczowa dla jakości folii. Części grafitowe pokryte PyC pomagają stworzyć bardziej stabilne środowisko wzrostu, zapewniając równomierną dystrybucję ciepła i zmniejszając wytwarzanie cząstek. Korzyścią jest lepsza spójność procesu, gęstość defektów tak niska jak 0,05 defektów/cm² oraz poprawiona jednorodność płytek do płytek, a wszystko to przekłada się bezpośrednio na wyższą wydajność produkcji.

3. Dyfuzja i utlenianie w wysokiej temperaturze

Te powlekane pierścienie są również szeroko stosowane w piecach dyfuzyjnych, piecach utleniających i systemach wyżarzania. Ich duża odporność na szok termiczny pozwala im przetrwać powtarzające się cykle ogrzewania i chłodzenia przy minimalnej degradacji. W praktyce okresy między konserwacjami można często wydłużyć z trzech do sześciu miesięcy, co zwiększa dostępność sprzętu i skraca przestoje.

Węgiel pirolityczny a inne technologie powlekania półprzewodników

Różne procesy wymagają różnych rozwiązań w zakresie powłok, dlatego Vetek Semiconductor oferuje szereg zaawansowanych technologii dostosowanych do konkretnych środowisk operacyjnych.

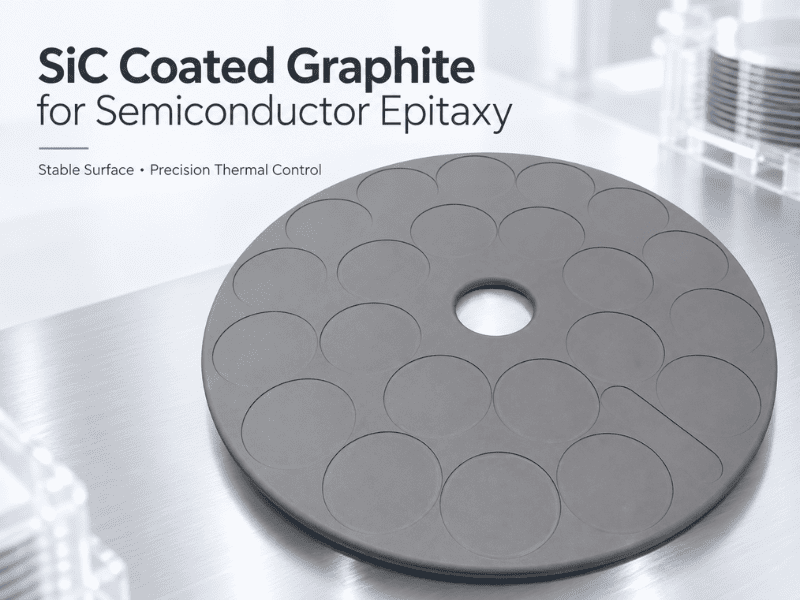

Powłoka CVD SiC zapewnia czystość do 99,99999%, doskonałą odporność chemiczną, niskie wytwarzanie cząstek i długą żywotność. Jest powszechnie stosowany w epitaksji SiC i GaN, reaktorach MOCVD i systemach PECVD.

Powłoka CVD TaC zapewnia doskonałą odporność na utlenianie, doskonałą stabilność w wysokich temperaturach i wyjątkową odporność na zużycie, co czyni ją idealnym wyborem do hodowli monokryształów SiC i produkcji półprzewodników trzeciej generacji.

Oferując wiele opcji powlekania, umożliwiamy klientom wybór najbardziej odpowiedniego materiału dla każdego konkretnego etapu przebiegu procesu.

Co Vetek Semiconductor wnosi do produkcji?

Produkcja niezawodnych komponentów półprzewodnikowych to nie tylko zaawansowane materiały – zależy to również od precyzyjnej obróbki i rygorystycznej kontroli jakości. Vetek Semiconductor obsługuje zintegrowaną platformę produkcyjną, która obejmuje oczyszczanie materiałów, precyzyjną obróbkę CNC, powlekanie węglem pirolitycznym, powlekanie CVD SiC, powlekanie CVD TaC i kompleksową kontrolę.

Nasza precyzyjna obróbka utrzymuje tolerancje wymiarowe do ± 3 μm i możemy obsługiwać złożone geometrie. Posiadamy również zdolności produkcyjne w zakresie obróbki wielkogabarytowej: w naszych możliwościach znajdują się elementy o średnicy do 2000 mm i wysokości 2000 mm. Cała produkcja odbywa się pod ścisłym nadzorem zanieczyszczeń, zgodnie z protokołami czystości na poziomie półprzewodników.

Nasze komponenty zaprojektowano jako zamienniki dla głównych platform sprzętowych, w tym firm Applied Materials, Lam Research, Veeco, Aixtron, ASM, TEL i LPE, dzięki czemu klienci mogą dokonać modernizacji bez znaczących modyfikacji sprzętu.

Długoterminowa wartość zaawansowanych powłok

Obniżenie całkowitego kosztu posiadania jest priorytetem w całej branży, a zaawansowane technologie powlekania zapewniają wymierne zyski. Użytkownicy zazwyczaj zauważają do 40% niższe koszty materiałów eksploatacyjnych, o 15–20% wyższą wydajność wzrostu kryształów, dłuższe okresy międzyobsługowe, krótsze przestoje sprzętu, lepszą wydajność płytek i dłuższą żywotność komponentów.

W miarę jak produkcja półprzewodników zmierza w kierunku większych płytek SiC, urządzeń o większej mocy i coraz bardziej wymagających środowisk termicznych, znaczenie inżynierii powierzchni będzie coraz większe. Pierścienie grafitowe powlekane węglem pirolitycznym wraz z technologiami CVD SiC i CVD TaC odgrywają coraz większą rolę w budowaniu bardziej wydajnych, niezawodnych i skalowalnych systemów produkcyjnych.
