Dlaczego łódź grafitowa dla PECVD ma tak duże znaczenie dla jakości filmu i stabilności produkcji?

Jaką rolę właściwie odgrywa łódź grafitowa dla PECVD?

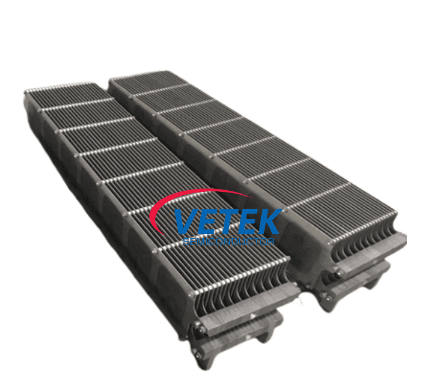

Łódka grafitowa do PECVD to nie tylko pasywny uchwyt na wafle. Jest to jeden z cichych elementów, który może mieć wpływ na cały rytm osadzania. W komorze PECVD jakość folii zależy od wrażliwej równowagi rozkładu temperatury, odstępów między płytkami, ekspozycji na gaz, interakcji plazmy i stabilności mechanicznej. Jeśli nośnik zakłóci tę równowagę, proces może nadal przebiegać, ale wynik przestaje być przewidywalny.

Kupujący czasami skupiają się głównie na konfiguracji reaktora, projekcie systemu gazowego lub cyklach czyszczenia komory i ma to sens. To są główne centra kosztów. Ale łódź przewożąca płytki znajduje się dokładnie pośrodku okna procesowego. Jeśli zmieni się jego geometria, jeśli jego powierzchnia będzie wydzielać cząstki, jeśli słabo zareaguje na powtarzające się ogrzewanie i chłodzenie lub jeśli nie będzie w stanie utrzymać stałego położenia płytek, proces zacznie dryfować w sposób kosztowny i trudny do zdiagnozowania.

W prawdziwej produkcji konsekwencja jest najważniejsza. Mocna łódka grafitowa do PECVD pomaga utrzymać powtarzalność od partii do partii. Zapewnia równomierne ładowanie, zmniejsza możliwe do uniknięcia ryzyko zanieczyszczenia i daje linii większe szanse na zapewnienie stabilnej grubości folii i jednolitych parametrów elektrycznych.

Dlaczego kupujący często nie doceniają przewoźnika i później za niego płacą?

Odpowiedź jest prosta: łódź grafitowa zwykle wygląda mniej „technicznie” niż otaczający ją sprzęt. Nie ma wizualnego efektu zasilacza, systemu próżniowego ani modułu automatyki. Łatwo więc potraktować go jako część towarową. Właśnie tam zaczynają się kłopoty.

Koszt wyboru niewłaściwej łodzi rzadko pojawia się w samej wycenie. Pojawia się później jako złom, przeróbka, niestabilne receptury, dłuższe okresy konserwacji lub częstsze cykle wymiany. Może pojawić się także w czasie pracy zespołu inżynierów. Kiedy linia spędza wiele dni na śledzeniu problemu z jednorodnością, który okazuje się być powiązany ze zniekształceniem nośnika lub degradacją powierzchni, „tani” komponent bardzo szybko przestaje być tani.

Innym powodem, dla którego kupujący nie doceniają tej części, jest to, że nie każdy dostawca dobrze ją wyjaśnia. Niektórzy podają jedynie wymiary i gęstość nasypową. Ta informacja ma znaczenie, ale nie odpowiada na pytania, które tak naprawdę interesują inżynierów procesu: Jak stabilna jest konstrukcja w warunkach powtarzających się cykli termicznych? Jak dobrze materiał jest odporny na atak chemiczny w określonym środowisku gazowym? Jak ściśle kontrolowane są tolerancje krytyczne? Czy dostawca może dostosować projekt, jeśli zmieni się geometria komory lub liczba płytek?

Poważna decyzja o zakupie powinna wykraczać poza zwykłą etykietę materiałową i zadać sobie pytanie, jak grafitowa łódka będzie się zachowywać po tygodniach i miesiącach w prawdziwej komorze.

Jakie problemy procesowe może spowodować niewłaściwa łódź grafitowa?

Niewłaściwa łódź grafitowa dla PECVD może powodować problemy, które na pierwszy rzut oka wydają się niepowiązane. Zespoły mogą zauważyć niższą wydajność, różnice w grubości powłoki, niewyjaśnione zanieczyszczenia lub krótsze okresy między przeglądami bez natychmiastowego powiązania tych wyników z nośnikiem.

• Nierówne osadzanie się filmuponieważ odstępy między płytkami lub geometria łodzi nie są wystarczająco spójne w warunkach pracy
• Generacja cząstekspowodowane słabą jakością materiału, złą obróbką lub zniszczeniem powierzchni w miarę upływu czasu
• Nierównowaga termicznawpływa to na szybkość osadzania i utrudnia dostrojenie procesu
• Krótki okres użytkowaniagdy grafit bazowy lub powłoka nie są w stanie wytrzymać rzeczywistego środowiska chemicznego
• Częstsza interwencja komoryz powodu zanieczyszczenia lub przedwczesnego zużycia podzespołów
• Niestabilność recepturyzmusza to zespoły inżynierów do kompensowania słabości sprzętu poprzez dostosowanie procesów

Problemy te frustrują dlatego, że często pojawiają się stopniowo. Pierwsze kilka biegów może wydawać się akceptowalne. Następnie linia zaczyna dryfować. Kilku operatorów zauważa tendencję. Inżynierowie zaczynają zaostrzać standardy kontroli. Z biegiem czasu zarządzanie procesem staje się coraz trudniejsze. Dlatego kupujący powinni myśleć pod kątem trwałości przy wielokrotnym użytkowaniu, a nie tylko początkowego wyglądu lub wyników laboratoryjnych.

Które materiały i powłoki zasługują na większą uwagę?

Kiedy kupujący porównują łódź grafitową z PECVD, trzy rzeczy zasługują na więcej uwagi niż zwykle: czystość grafitu, konsystencja strukturalna i strategia ochrony powierzchni.

Po pierwsze, czystość.Grafit o wysokiej czystości pomaga zmniejszyć ryzyko niepożądanych zanieczyszczeń. Ma to znaczenie, ponieważ procesy PECVD są wrażliwe, a małe źródła zanieczyszczeń mogą powodować problemy z jakością na dalszym etapie produkcji, które są znacznie droższe niż sam nośnik.

Po drugie, spójność strukturalna.Nawet dobry gatunek grafitu może działać słabo, jeśli kontrola obróbki jest słaba. Rozstaw szczelin, wykończenie krawędzi, płaskość i ogólna dyscyplina wymiarowa wpływają na sposób osadzania płytek i stabilność łodzi podczas powtarzających się cykli termicznych.

Po trzecie, wybór powłoki.Nie każdy proces PECVD stawia takie same wymagania powierzchni łodzi. Skład gazu, metoda czyszczenia, ekspozycja plazmy i folia docelowa mają znaczenie. W niektórych zastosowaniach korzystny jest węgiel pirolityczny, podczas gdy inne wymagają dodatkowej twardości i odporności chemicznej związanej z roztworami powierzchniowymi na bazie węglika krzemu. Właściwy wybór zależy od warunków procesu użytkownika, a nie od uniwersalnych preferencji.

W tym miejscu zrozumienie aplikacji staje się krytyczne. Dobry dostawca nie powinien po prostu poprosić o rysunek i zwrócić cenę. Lepsza rozmowa zaczyna się od środowiska komory, osadzonego filmu, cyklu czyszczenia, oczekiwanej żywotności, rozmiaru płytki i konkretnych trybów awarii, które klient już zauważył.

Jak kupujący powinni ocenić łódź grafitową pod kątem PECVD przed złożeniem zamówienia?

Najmądrzejsi kupujący nie oceniają tego produktu wyłącznie na podstawie ceny. Oceniają to poprzez redukcję ryzyka. Przed złożeniem zamówienia poproś dostawcę o omówienie nie tylko wymiarów, ale także logiki działania.

1. Zacznij od procesu.Wyjaśnij rodzaj folii, typ podłoża, układ komory, gazy czyszczące i profil temperatury.
2. Wyjaśnij punkt bólu.Czy próbujesz wydłużyć żywotność, zmniejszyć zanieczyszczenie, ustabilizować jednorodność lub wymienić importowaną część?
3. Zapytaj o dopasowanie materiałów.Ta sama konstrukcja łodzi może zachowywać się inaczej w zależności od gatunku grafitu i metody powłoki.
4. Przejrzyj tolerancje, które mają znaczenie w użyciu.Nie każdy wymiar jest równie ważny. Skoncentruj się na wymiarach wpływających na załadunek płytek i stabilność procesu.
5. Omów oczekiwane mechanizmy zużycia.Przydatny dostawca powinien wiedzieć o ryzyku utleniania, erozji plazmowej, drogach korozji i zmęczeniu cieplnym.
6. Poproś o praktyczne wsparcie.Walidacja próbki, udoskonalenie projektu i dyskusja na temat zastosowania są często bardziej wartościowe niż niska wycena początkowa.

WuYi TianYao Advanced Material Tech.Co., Ltd.jest dobrze przygotowany do tego rodzaju rozmów, ponieważ poważni nabywcy przemysłowi rzadko chcą ogólnej odpowiedzi. Chcą komponentu pasującego do komory i rzeczywistości procesowej. W zastosowaniach półprzewodników i zaawansowanych powłok to praktyczne dopasowanie oddziela część tolerowaną od części niezawodnej.

Jeśli dostawca sprzedaje tylko ogólne mocne strony, ale nie może mówić konkretnie o żywotności, kontroli zanieczyszczeń i kompatybilności powłok, jest to zwykle sygnał ostrzegawczy. Kupujący zasługują na coś więcej niż dopracowane sformułowania. Potrzebują dowodów zrozumienia procesu.

Co sprawia, że ​​współpraca z jednym dostawcą jest łatwiejsza niż z innym?

Różnica często sprowadza się do sposobu, w jaki dostawca radzi sobie z komunikacją techniczną. Z najlepszymi dostawcami łatwiej się współpracuje, ponieważ zmniejszają niepewność. Wcześnie zadają właściwe pytania, zalecają realistyczne opcje i pomagają klientowi uniknąć kosztownych niedopasowań.

Niezawodny dostawca łodzi grafitowych do produktów PECVD powinien być w stanie wykonać następujące czynności:

• Zrozum związek między projektem nośnika a wynikami procesu
• Polecaj opcje materiałów i powłok w oparciu o rzeczywiste warunki pracy
• Kontroluj jakość obróbki, zamiast polegać na szerokich wymiarach nominalnych
• Zapewnij spójność między partiami części
• Wspieraj udoskonalanie produktu, gdy klient potrzebuje dostosowania
• Komunikuj się w sposób, który pomaga zespołom zakupowym i inżynieryjnym zachować spójność

Ma to znaczenie, ponieważ większość decyzji zakupowych w tym obszarze wiąże się zarówno z presją techniczną, jak i handlową. Inżynieria chce niezawodności. Dział zakupów pragnie racjonalnej struktury kosztów. Kierownictwo chce mniej przerw. Właściwy dostawca pomaga wszystkim trzem grupom podążać w tym samym kierunku.

W jaki sposób lepsza łódź grafitowa może obniżyć całkowite koszty operacyjne?

Łódź grafitowa wyższej jakości dla PECVD może nie zawsze być najtańszą opcją pierwszego dnia, ale często staje się lepszą wartością w całym cyklu operacyjnym. Dzieje się tak dlatego, że całkowity koszt obejmuje znacznie więcej niż sam zakup.

Lepsi przewoźnicy mogą obniżyć ukryte koszty na kilka sposobów:

• Mniej defektów związanych z zanieczyszczeniem lub niestabilnością
• Dłuższe okresy międzyobsługowe, zanim konieczna będzie wymiana
• Mniej czasu poświęconego na prace inżynieryjne na kompensację dryfującego sprzętu
• Krótsze przestoje związane z czyszczeniem lub rozwiązywaniem problemów
• Większa powtarzalność chroniąca planowanie produkcji

W wielu fabrykach prawdziwe oszczędności wynikają ze spokoju procesu. Kiedy operatorzy ufają przewoźnikowi, kiedy inżynierowie nie muszą gonić za niewyjaśnionymi zmianami, a zakupy nie są wymuszane na częste cykle wymiany, zarządzanie całą linią staje się łatwiejsze. Ten spokój operacyjny jest cenny. Chroni jednocześnie wydajność, wydajność pracy i zaufanie klientów.

Zatem lepszym pytaniem nie jest: „Która łódź grafitowa jest najtańsza?” Pytanie brzmi: „Która łódź grafitowa pomoże mojej żyłce pracować stabilniej i dłużej, przy mniejszej liczbie niespodzianek, których można uniknąć?” To pytanie, do którego doświadczeni kupujący wracają wielokrotnie.
