I. VETEK Semiconductor — główny lider technologii w dziedzinie zaawansowanych materiałów półprzewodnikowych oraz krajowe wyspecjalizowane i wyrafinowane przedsiębiorstwo „mały gigant”

Półprzewodnik VETEK to zaawansowane technologicznie przedsiębiorstwo specjalizujące się w wysokotemperaturowych rozwiązaniach w zakresie pól termicznych dla przemysłu fotowoltaicznego i półprzewodników. Założona w2016, firma koncentruje się na badaniach, rozwoju i industrializacji wysokotemperaturowych materiałów termicznych. Niezależnie opanowaliśmy podstawowe technologie powlekaniaWęglik krzemu CVD (CVD SiC)IWęglik tantalu CVD (CVD TaC)i stworzyli w pełni zintegrowany system produkcyjny obejmującyoczyszczanie grafitu → precyzyjna obróbka → osadzanie powłok.

Firma została uznana zaKrajowe wyspecjalizowane i wyrafinowane przedsiębiorstwo „Mały Gigant”., plasując się wśród wiodących dostawców półprzewodnikowych rozwiązań epitaksji w polu termicznym w Chinach. Nasze produkty z powodzeniem umożliwiły krajowe zastąpienie kluczowych komponentów pola cieplnegoEpitaksja LED, półprzewodniki trzeciej generacji i epitaksja krzemowa,i weszliśmy do głównych łańcuchów dostaw wielu wiodących producentów półprzewodników.

II. O firmiePółprzewodnik VETEK

Kluczowe przesłanie:Założona w 2016 roku firma VETEK Semiconductor jest krajowym wyspecjalizowanym i wyrafinowanym przedsiębiorstwem „małym gigantem”. Firma posiada sześć dedykowanych dywizji biznesowych, dostarczających kompleksowe rozwiązania dla całej branży półprzewodników wysokotemperaturowych pól cieplnych.

1. Zespół podstawowy

Firma ma ponad20 specjalistów ds. badań i rozwoju. Nasz główny zespół techniczny pochodzi z prestiżowych uniwersytetów, w tymUniwersytet Zhejiang, Uniwersytet Wuhan, Uniwersytet Central South i Chiński Uniwersytet Nauk o Ziemi.Zespół posiada szeroką wiedzę specjalistyczną w zakresie:

· Rozwój sprzętu CVD

· Badania materiałów półprzewodnikowych

· Precyzyjna obróbka

· Przygotowanie materiału o wysokiej czystości

· Zarządzanie jakością

2. Struktura organizacyjna i działy biznesowe

Firma składa się zsześć głównych działów biznesowych:

· Dział powłok CVD SiC

· Dział powłok CVD TaC

· Oddział Grafit

· Dział komponentów kwarcowych i ceramicznych

· Dział Włókna Węglowego

· Dział płytek półprzewodnikowych

III. Sześć głównych kategorii produktów — kompleksowy zakres zastosowań półprzewodników w wysokotemperaturowych polach cieplnych

Kluczowe przesłanie:Koncentrując się na krytycznych procesach produkcji półprzewodników, firma VETEK Semiconductor stworzyła sześć dojrzałych kategorii produktów, w tymPowłoki CVD SiC, Powłoki CVD TaC, Stały węglik krzemu (stały SiC), wysokiej czystości grafit i materiały na bazie węgla, kwarc i zaawansowana ceramika oraz płytki półprzewodnikowe, obejmujące główne zastosowania, takie jakepitaksja, trawienie i wzrost kryształów.

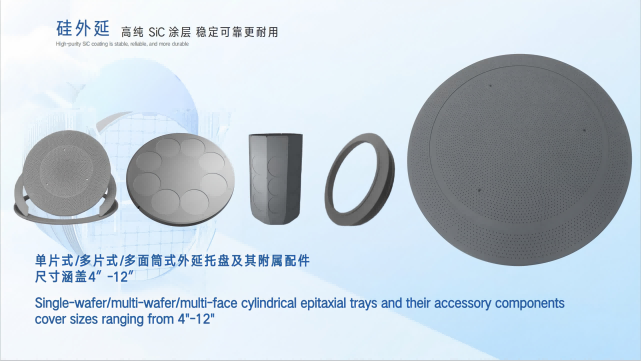

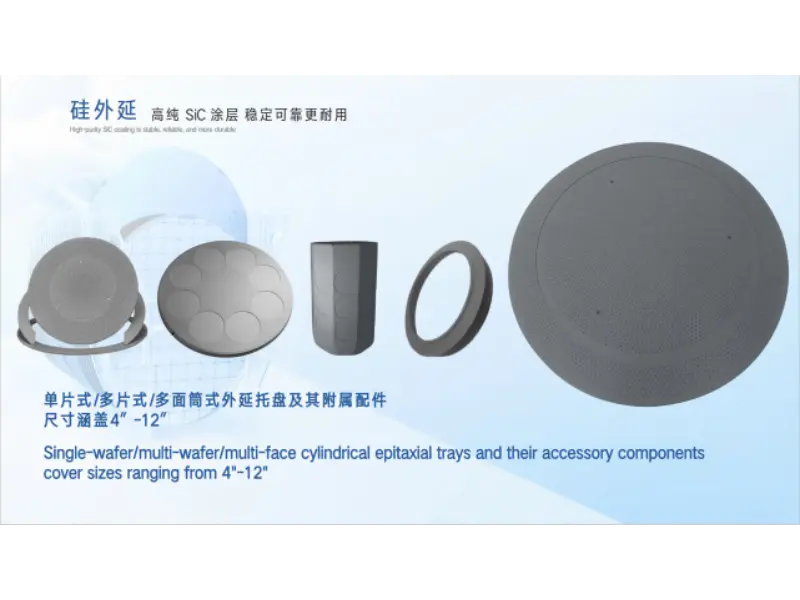

1. Seria powłok CVD z węglika krzemu (SiC).

Wykorzystanie stajniChemiczne osadzanie z fazy gazowej (CVD)procesie firma osiąga wysoką czystość powłoki i doskonałą konsystencję pomiędzy partiami. Produkty te przeznaczone są do długotrwałej pracy w warunkach wysokiej temperatury.

 Główne produkty

· Susceptor pokryty SiC

· Nośnik wafli

· Dysk planetarny

· Półksiężyc

· Głowica prysznicowa

· Beczka

· Susceptor RTP

· Trzpień do podnoszenia wafla

· Różne komponenty procesu

Kompatybilny sprzęt

· LPE

· Aixtron

· Veeko

· ASM

· Inne popularne platformy sprzętu do epitaksji

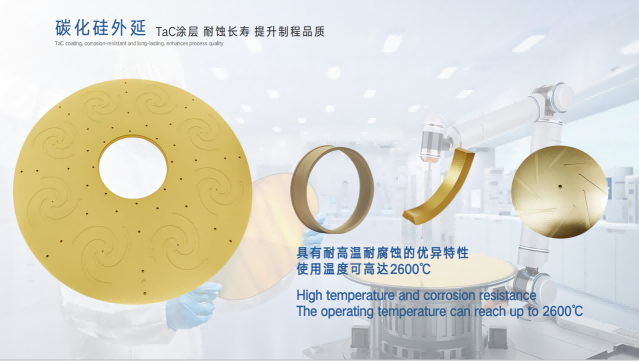

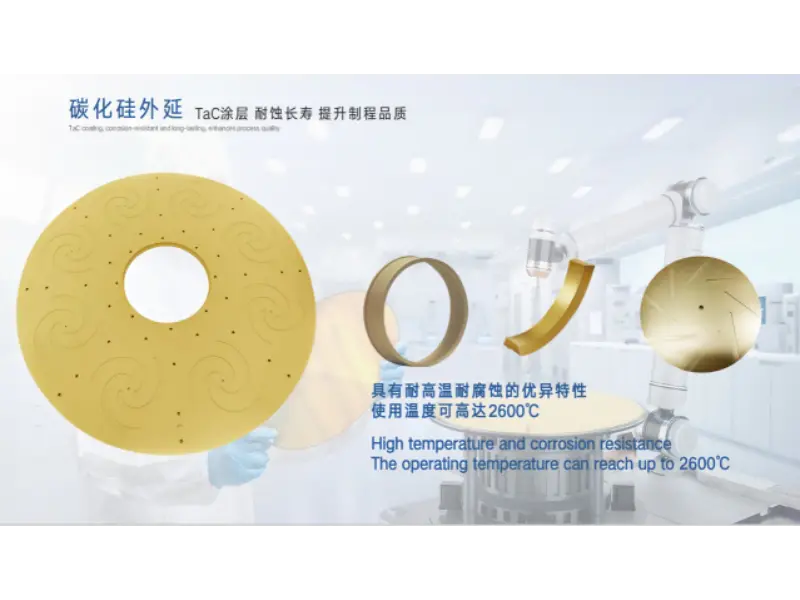

2. Seria powłok CVD z węglika tantalu (TaC).

Aby sprostać coraz bardziej wymagającymwysoka temperaturaIwysoka korozjawymagań, jakie niesie ze sobą szybki rozwój półprzewodników trzeciej generacji, naszePowłoki TaCsą zdolne do ciągłej pracy w środowiskach przekraczających2300°C.

Główne produkty

· Susceptor pokryty TaC

· Grzejnik pokryty TaC

· Tygiel TaC

· Części grafitowe pokryte TaC

· Komponenty pola termicznego SiC PVT

Aplikacje

· Wzrost pojedynczego kryształu SiC

· Systemy pola cieplnego o ultrawysokiej temperaturze

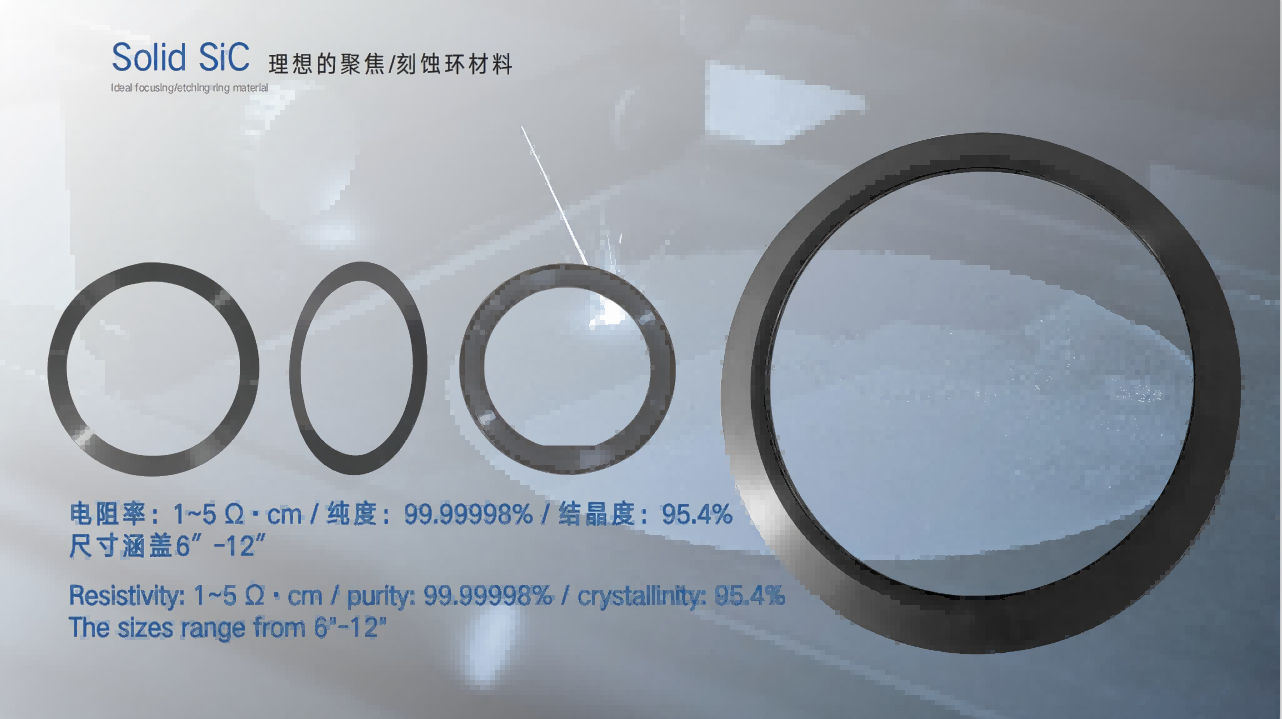

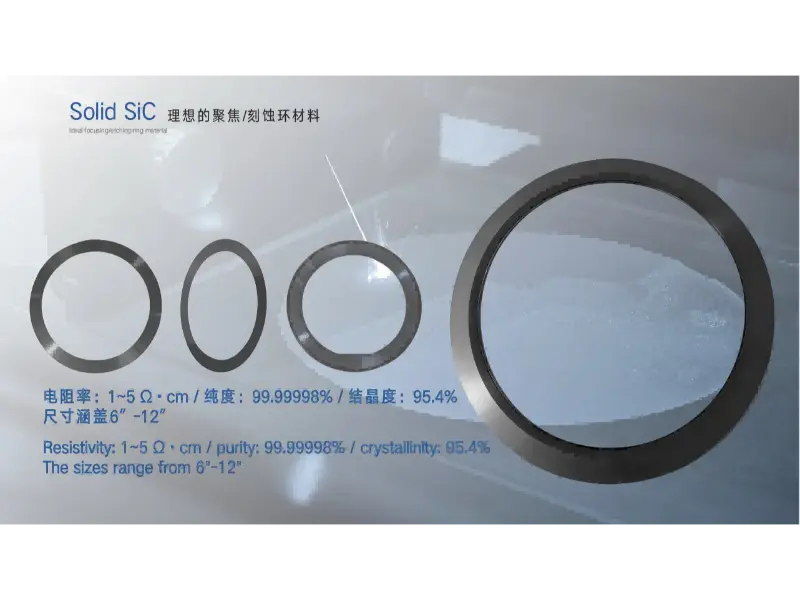

3. Seria z węglika krzemu (stały SiC).

Stały węglik krzemu łączy w sobie wysoką czystość, doskonałą odporność na korozję, doskonałą odporność na plazmę i wyjątkową stabilność termiczną, dzięki czemu idealnie nadaje się do zaawansowanych systemów trawienia i urządzeń piecowych wysokotemperaturowych.

Główne produkty

· Pierścień ostrości

· Pierścień krawędziowy

· Głowica prysznicowa

· Łódź Waflowa

· Rura pieca

· Cylinder prowadzący

· Wytrawianie komponentów

4. Seria grafitów o wysokiej czystości i materiałów na bazie węgla

Dostarczamy kompletne rozwiązania systemów pola cieplnego obejmujące produkty obejmujące:

· Susceptor grafitowy

· Grzejnik

· Tygiel

· Osłona termiczna

· Pierścień grafitowy

· Elektroda grafitowa

· Miękki filc z włókna węglowego

· Twardy filc z włókna węglowego

· Kompozyt węglowy

Wszystkie produkty mogą być produkowane na zamówienie, w zależności od różnych platform sprzętowych.

5. Seria kwarcowa i zaawansowana ceramika

Bazując na naszej wiedzy specjalistycznej w zakresie technologii materiałów CVD, rozszerzyliśmy nasze portfolio produktów o:

Produkty kwarcowe o wysokiej czystości

· Łodzie kwarcowe

· Nośniki kwarcowe

· Rury procesowe

· Rury pieca

· Słoiki

· Pierścienie kwarcowe

· Kołnierze kwarcowe

· Rury wtryskowe gazu

· Tygle kwarcowe

· Inne niestandardowe komponenty kwarcowe

Zaawansowane komponenty ceramiczne

· Wysokiej czystości tlenek glinu (Al₂O₃)

· Węglik krzemu (SiC)

· Azotek krzemu (Si₃N₄)

· Azotek Boru (BN)

Produkty te są szeroko stosowane w:

· Dyfuzja

· Utlenianie

· LPCVD

· PECVD

· Komory trawienne

· Sprzęt półprzewodnikowy złożony

6. Seria płytek półprzewodnikowych

Dostarczamy szeroką gamę płytek półprzewodnikowych i materiałów podłoża, w tym:

· Węglik krzemu (SiC)

· Krzem

· Tlenek Galu (β-Ga₂O₃)

· Szafir

· SOI (krzem na izolatorze)

· Azotek galu (GaN)

· Arsenek galu (GaAs)

Dostępne są niestandardowe rozmiary wafli2 cale do 8 cali.

IV. Siła badawczo-rozwojowa i przełomy technologiczne

Kluczowe przesłanie:Kierując się filozofią„Uprzemysłowienie oparte na badaniach i rozwoju”,firma stworzyła podwójne platformy innowacji składające się zKorporacyjne badania i rozwój Centrumr iLaboratorium Yongjiang Centrum Innowacji w zakresie Materiałów Termicznych, stale udoskonalając kluczowe technologie w sprzęcie CVD, procesach powlekania i zaawansowanych materiałach półprzewodnikowych.

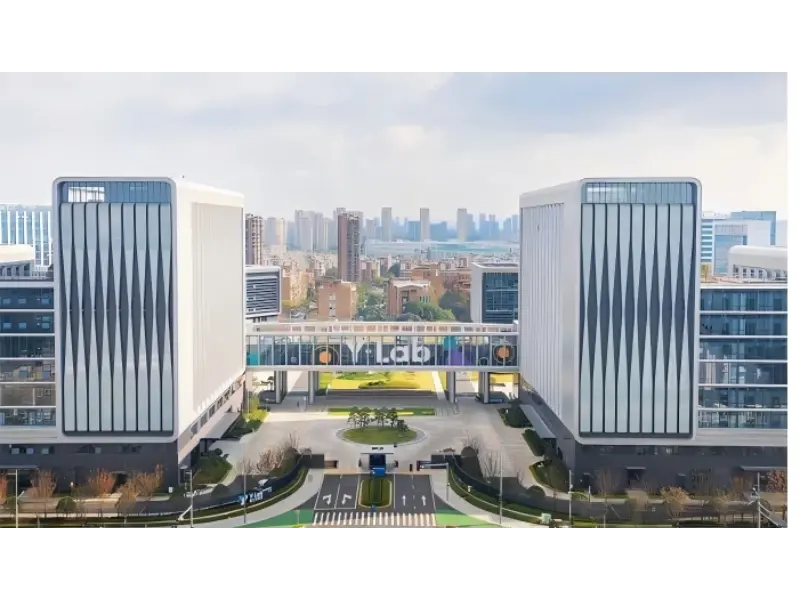

1. Podwójne platformy badawczo-rozwojowe

Założenie firmyPółprzewodnik VETEKdwie główne platformy badawczo-rozwojowe:

· Korporacyjne Centrum Badawczo-Rozwojowe

· Centrum innowacji w zakresie materiałów termicznych w laboratorium Yongjiang

Te dwie platformy wspólnie zajmują się badaniami i rozwojem zaawansowanych materiałów, optymalizacją procesów i industrializacją produktów, zapewniając ciągłe wsparcie technologiczne dla długoterminowego rozwoju firmy.

2. Podstawowy portfel technologii

Firma nieustannie dokonuje przełomów w następujących kluczowych technologiach:

· Niezależny rozwój sprzętu CVD

· Optymalizacja procesu CVD SiC

· Technologia osadzania CVD TaC

· Technologia oczyszczania materiałów o wysokiej czystości

· Precyzyjna technologia obróbki grafitu

· Projekt półprzewodnikowego pola cieplnego

· Optymalizacja wydajności materiałów w wysokiej temperaturze

· Rozwój nowych materiałów półprzewodnikowych

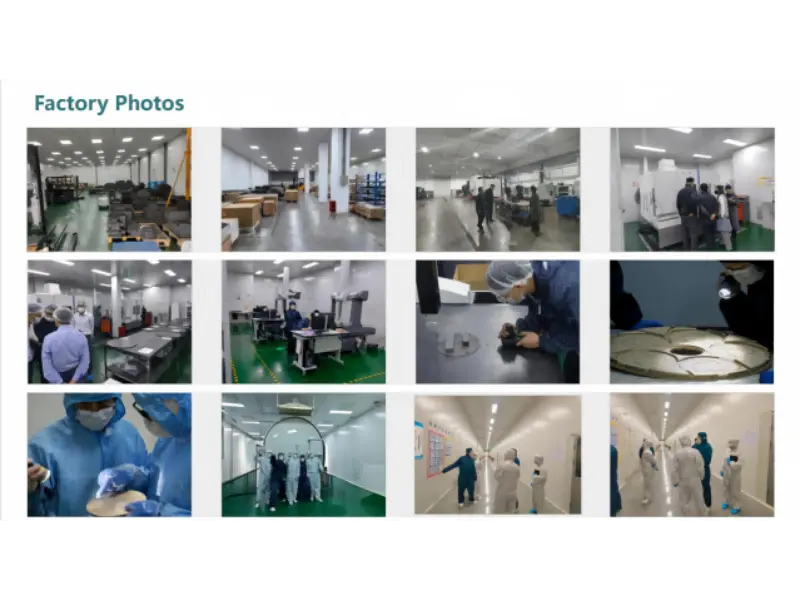

V. Możliwości produkcyjne i zdolności produkcyjne

Kluczowe przesłanie:Firma VETEK Semiconductor opracowała kompletny proces produkcjioczyszczanie → precyzyjna obróbka → osadzanie powłoki → kontrola → pakowanie i wysyłka. Firma posiada bazę produkcyjną o powierzchni około 100 akrów, więcej niż50 linii produkcyjnych, I17 Systemy powłok CVD SiC, o maksymalnej wielkości powłoki 1,5 metra.

Możliwości produkcyjne	Dane techniczne
Baza produkcyjna	Około 100 arów
Linie produkcyjne	50+
Systemy powłok CVD SiC	17 jednostek
Systemy powłok CVD TaC	8 jednostek
Systemy produkcyjne z litego SiC	3 jednostki
Maksymalny rozmiar powłoki	1,5 metra
Roczna wydajność dużych susceptorów (600 mm i więcej)	Ponad 10 000 sztuk

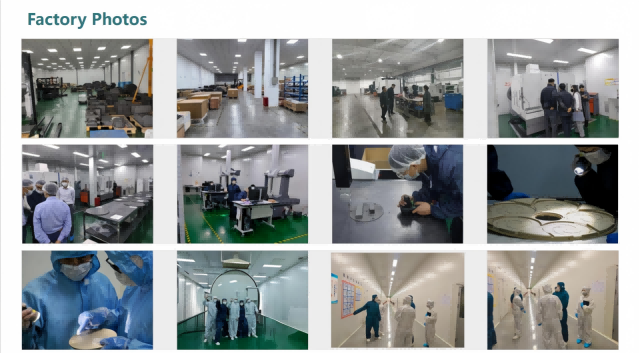

Firma wyposażona jest w:

· Ultraprecyzyjne centra obróbcze CNC

· Centra obróbcze CNC

· Tokarki CNC

· Szlifierki CNC

· Duże poziome centra obróbcze

· Sprzęt kontrolny o wysokiej precyzji

· Systemy oczyszczania o wysokiej czystości

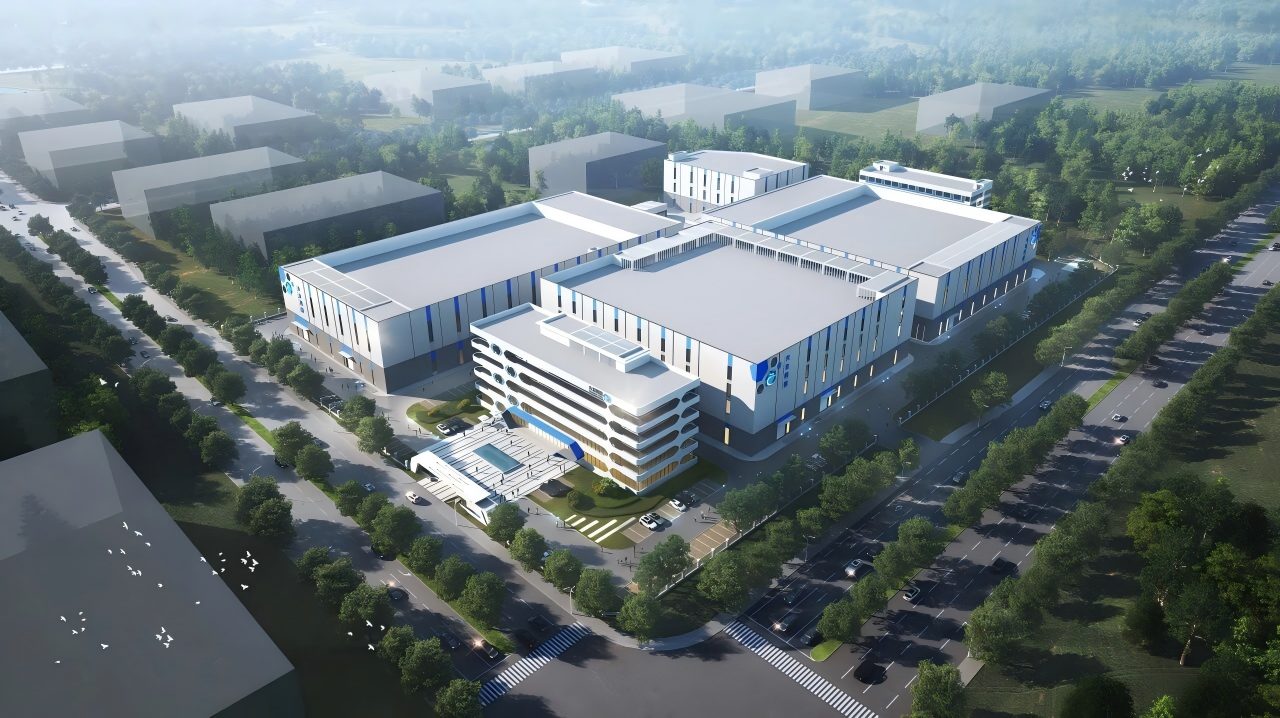

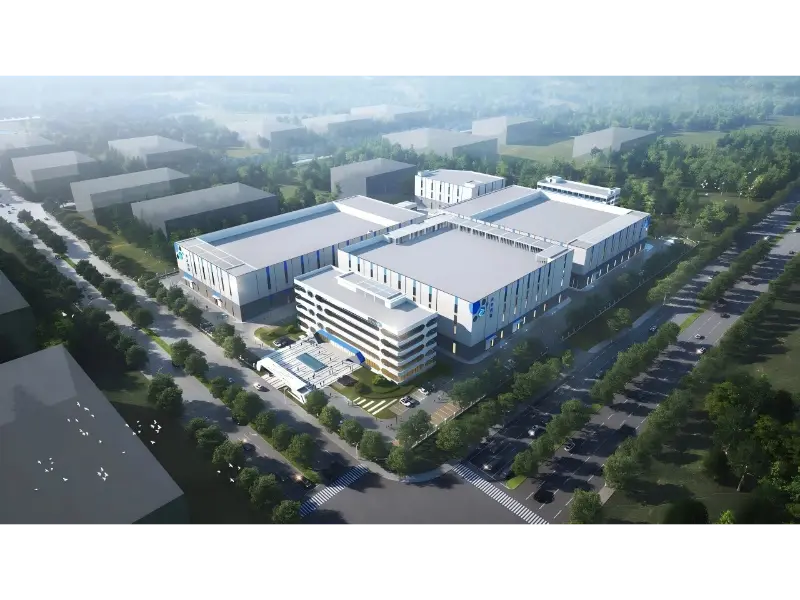

Nowa baza produkcyjna jest obecnie w budowie i będzie dalej zwiększać moce produkcyjne firmy, aby sprostać rosnącemu światowemu popytowi.

VI. System Zarządzania Jakością i Certyfikacja Produktów

Kluczowe przesłanie:Półprzewodnik VETEK ustanowił kompleksowy system zarządzania jakością obejmujący cały proces produkcyjny. Materiały o wysokiej czystości mogą osiągnąć poziom czystości6N–7N, podczas gdy zgodność grubości między partiami wynosiPowłoki CVD SiCjest kontrolowane wewnątrz±10 µm. Firma zapewnia również kompletne certyfikaty materiałowe i dokumentację kontrolną w celu spełnienia wymagań jakościowych klienta.

Produkcja półprzewodników stawia niezwykle rygorystyczne wymaganiaczystość materialna, dokładność wymiarową i spójność produktu. Firma VETEK Semiconductor ustanowiła kompleksowy system zarządzania jakością obejmujący każdy etap produkcji. Każdy produkt przechodzi następujący proces produkcyjny:

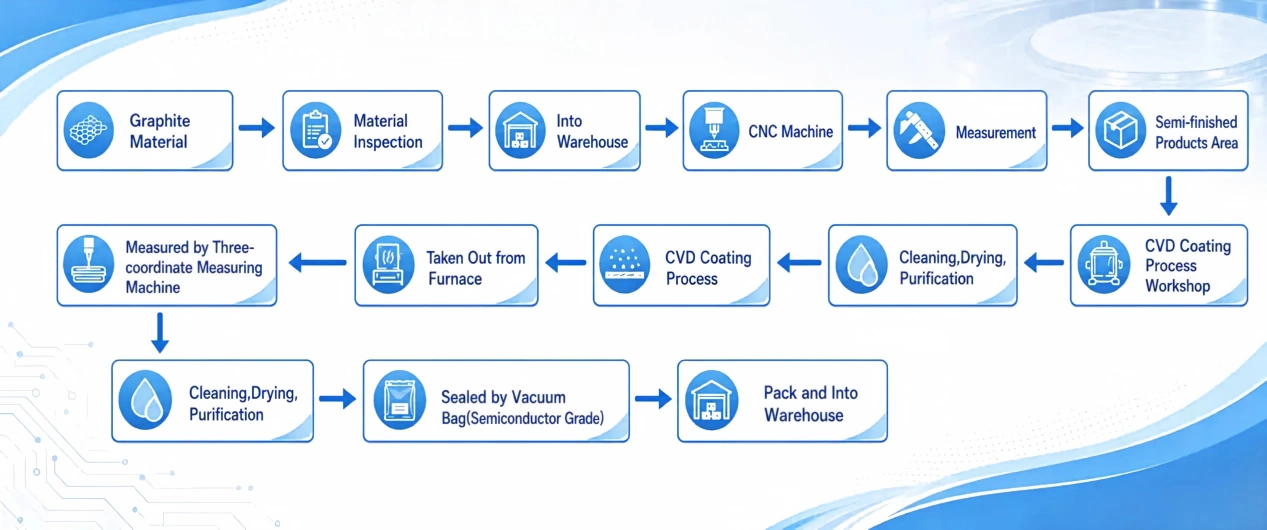

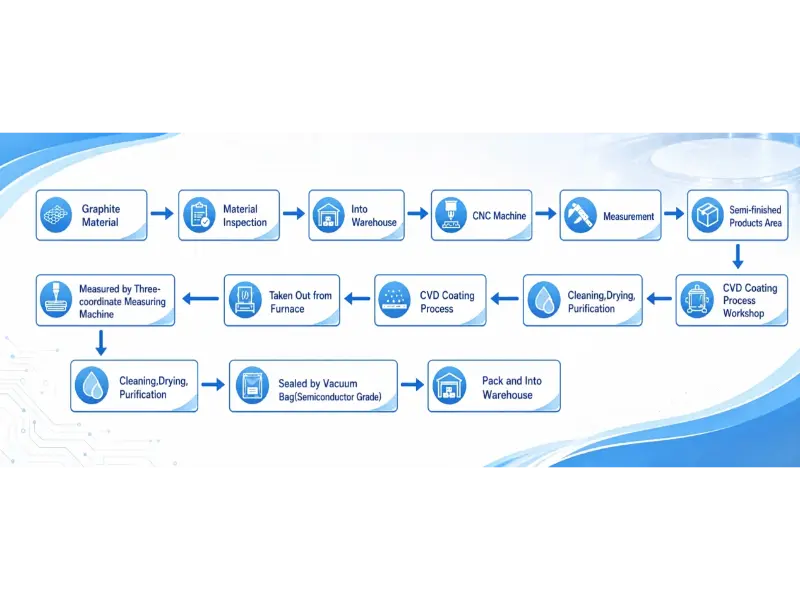

Kontrola surowców → Oczyszczanie o wysokiej czystości → Obróbka precyzyjna → Osadzanie powłoki CVD → Kontrola produktu → Kontrola końcowa

1. Kluczowe wskaźniki jakości

· Po głębokim oczyszczeniu można kontrolować czystość materiałów o wysokiej czystościPoziom 6N – 7N.

· Stała grubość powłoki pomiędzy partiamiPowłoki CVD SiCjest kontrolowane wewnątrz±10 µm.

· DlaProdukty powlekane TaCprowadzona jest ścisła kontrola jakości przyczepności powłok, integralności powierzchni oraz kontroli pęknięć/otworów.

2. Wsparcie dokumentacji technicznej

Firma zapewnia pełną dokumentację techniczną obejmującą:

· Certyfikat materiałowy

· Certyfikat zgodności (COC)

· Raport z inspekcji

· Protokół kontroli wymiarowej

· Raport z kontroli grubości powłoki

· Karta danych materiału

· Karta charakterystyki/karta charakterystyki (w stosownych przypadkach)

· Lista pakowania

· Faktura handlowa

· Świadectwo pochodzenia (zgodnie z wymogami eksportowymi)

VII. Globalne możliwości dostaw i usług

Kluczowe przesłanie:Podpory półprzewodnikowe VETEKOEM/ODMusługi, produkcja na zamówienie, zamówienia próbne i produkcja małoseryjna. Produkty standardowe mają zazwyczaj czas realizacji wynoszący2–4 tygodnie, natomiast globalna logistyka jest obsługiwana poprzezDHL, FedEx, UPSoraz fracht morski.

1. OEM/ODM i produkcja na zamówienie

Firma świadczy usługi długoterminowe m.in.:

· Produkcja na podstawie rysunków klienta

· Produkcja na podstawie dostarczonych próbek

· Inżynieria odwrotna

· Projekt o niestandardowych wymiarach

· Zalecenia dotyczące zamienników materiału grafitowego

· Optymalizacja rozwiązań powłokowych

· Optymalizacja struktury pola cieplnego

· Kompletny rozwój komponentów pola termicznego

Obsługujemy produkty począwszy od2-calowe, 4-calowe, 6-calowe i 8-caloweplatformy do jeszcze większych, niestandardowych rozmiarów.

2. Elastyczne opcje zakupów

Dostępne są zamówienia próbne i produkcja małoseryjna, dzięki czemu klienci mogą wykonywać:

· Walidacja sprzętu

· Kwalifikacja procesu

· Rozwój nowych produktów

W przypadku produkcji masowej można ustalić stabilne plany dostaw w oparciu o roczne prognozy zakupów klientów.

3. Standardowe terminy realizacji

Typ produktu	Standardowy czas realizacji
Produkty standardowe	2–4 tygodnie
Standardowe produkty niestandardowe	4–6 tygodni
Złożone produkty niestandardowe	6–10 tygodni

Partnerzy długoterminowi mogą ustanawiać programy zapasów bezpieczeństwa w celu dalszej poprawy stabilności dostaw.

4. Globalne rozwiązania logistyczne

Obsługujemy wiele międzynarodowych metod wysyłki, w tym:

· DHL

· FedEx

· UPS

· TNT(w przypadku próbek i przesyłek o małej objętości)

· Fracht lotniczy (w przypadku pilnych przesyłek wielkogabarytowych)

· Fracht oceaniczny (w przypadku dużych komponentów i długoterminowych zamówień masowych)

Obsługiwane warunki handlowe obejmują:

· EXW

· FOB

· FCA

· CIF

· DDP (dostępne dla wybranych krajów)

Produkty zabezpieczamy opakowaniami wielowarstwowymi, obejmującymi:

· Sprzątanie pomieszczeń czystych

· Folia ochronna PE

· Uszczelnianie próżniowe

· Opakowanie antystatyczne

· Amortyzacja z bawełny perłowej (EPE).

· Niestandardowe drewniane skrzynie

5. Rozwiązywanie problemów związanych z transportem

Jeśli podczas transportu wystąpią jakiekolwiek problemy, w tym:

· Uszkodzone opakowanie

· Uszkodzenia w transporcie

· Rozbieżności ilościowe

· Nieprawidłowe modele produktów

klienci mogą natychmiast skontaktować się z naszym zespołem sprzedaży. Zapewnimy szybkie wsparcie, obejmujące:

· Przesyłki zastępcze

· Wymiana produktu

· Analiza techniczna

· Pomoc logistyczna w zakresie reklamacji

aby zapewnić satysfakcję klienta.

6. Usługi przedsprzedażne i posprzedażne

Wsparcie przedsprzedażowe

· Konsultacje w zakresie wyboru produktu

· Analiza projektu pod kątem wykonalności (DFM).

· Zalecenia dotyczące substytucji materiałów

· Sugestie dotyczące optymalizacji pola termicznego

· Przykładowe wsparcie

· Szybka wycena

Wsparcie posprzedażowe

· Wskazówki dotyczące instalacji

· Zalecenia dotyczące użytkowania produktu

· Wskazówki dotyczące konserwacji

· Wsparcie optymalizacji procesów

· Analiza życia produktu

· Analiza awarii

· Szybka reakcja na problemy jakościowe

VIII. Główne branże zastosowań

Kluczowe przesłanie: Produkty VETEK Semiconductor są szeroko stosowane w pięciu głównych gałęziach przemysłu, m.inprodukcja półprzewodników, półprzewodniki trzeciej generacji, diody LED, nowa energia oraz badania naukowe i zaawansowana produkcja.

Produkcja półprzewodników

· Układy scalone (IC)

· Półprzewodniki mocy

· MEMY

· Półprzewodniki złożone

Półprzewodniki trzeciej generacji

· Urządzenia zasilające SiC

· Urządzenia zasilające GaN

· Urządzenia RF

· Mikro dioda LED

Przemysł LED

· Niebieskie diody LED

· Diody LED głębokiego ultrafioletu (diody UV)

· Mini diody LED

· Mikro diody LED

Nowy przemysł energetyczny

· Pojazdy nowej energii (NEV)

· Sprzęt fotowoltaiczny

· Systemy magazynowania energii

Badania naukowe i zaawansowana produkcja

· Laboratoria Uniwersyteckie

· Krajowe Instytuty Badawcze

· Platformy badawczo-rozwojowe w zakresie zaawansowanych materiałów

IX. Często zadawane pytania (FAQ)

P1: Jakie produkty oferuje przede wszystkim firma VETEK Semiconductor?

A:Półprzewodnik VETEK oferuje sześć głównych kategorii produktów, w tymPowłoki CVD SiC, powłoki CVD TaC, stały węglik krzemu (Solid SiC), grafit o wysokiej czystości i materiały na bazie węgla, kwarc i zaawansowana ceramika oraz płytki półprzewodnikowe, obejmujące krytyczne procesy półprzewodnikowe, takie jakepitaksja, trawienie i wzrost kryształów.

P2: Jaki poziom czystości mogą osiągnąć powłoki CVD SiC firmy VETEK Semiconductor?

A:Dzięki naszemu procesowi głębokiego oczyszczania można kontrolować czystość materiałów o wysokiej czystości6N–7Npoziom. Ponadto, nasza spójność grubości powłoki pomiędzy partiami jest taka samaPowłoki CVD SiCjest kontrolowane wewnątrz±10 µm, zapewniając stabilną pracę podczas długotrwałej pracy w wysokiej temperaturze.

P3: Czy obsługujecie zamówienia próbne lub zakupy w małych ilościach?

A:Tak. Akceptujemyprzykładowe zamówieniai może zapewnić dostawy pojedynczych sztuk lub małych partii w zależności od rodzaju produktu, umożliwiając klientom przeprowadzanie walidacji sprzętu, kwalifikacji procesów i opracowywania nowych produktów.

P4: Jaki jest Twój standardowy czas realizacji?

A:Standardowy czas realizacji wynosi:

· Produkty standardowe:2–4 tygodnie

· Standardowe produkty niestandardowe:4–6 tygodni

· Złożone produkty dostosowane do indywidualnych potrzeb:6–10 tygodni

Dla klientów długoterminowych można również ustanowić programy magazynowania bezpieczeństwa w celu dalszej poprawy stabilności dostaw.

P5: Czy wspieracie produkcję niestandardową lub usługi OEM/ODM?

A:Tak. Zapewniamy produkcję w oparciu o rysunki klienta, produkcję z dostarczonych próbek, inżynierię odwrotną, projektowanie wymiarów na zamówienie, zalecenia dotyczące substytucji materiałów, optymalizację rozwiązań powłokowych, optymalizację struktury pola termicznego oraz kompleksowe usługi w zakresie opracowywania komponentów pola termicznego. Obsługujemy produkty firmyPlatformy od 2 do 8 cali, a także większe niestandardowe rozmiary.

P6: W jakim sprzęcie półprzewodnikowym używane są głównie Twoje produkty?

A:Nasze produkty znajdują szerokie zastosowanie wLPE, Aixtron, Veeco, ASMi inne główne systemy epitaksji, a takżeurządzenia do trawienia, piece utleniająco-dyfuzyjne, piece do wzrostu kryształów i inny sprzęt do przetwarzania półprzewodników. Nadają się do krytycznych procesów produkcyjnych, w tym:

· Epitaksja krzemowa

· Epitaksja SiC

· Epitaksja GaN

· Epitaksja LED

· Trawienie plazmowe

· Dyfuzja

· Utlenianie

· Wyżarzanie

· Szybka obróbka termiczna (RTP)

P7: Jak zapewnić jakość produktu i spójność partii?

A:Półprzewodnik VETEK ustanowił kompletny system zarządzania jakością obejmujący cały proces produkcyjny:

Kontrola surowców → Oczyszczanie o wysokiej czystości → Obróbka precyzyjna → Osadzanie powłoki CVD → Kontrola produktu → Kontrola końcowa

Każdy produkt przechodzi wiele kontroli, m.in.:

· Kontrola wzrokowa

· Kontrola wymiarowa

· Pomiar grubości powłoki

· Kontrola płaskości

· Kontrola koncentryczności

· Kontrola jednolitości powłoki

W całym procesie produkcyjnym prowadzona jest pełna dokumentacja dotycząca identyfikowalności jakości.

P8: Jakie certyfikaty i kwalifikacje posiada firma VETEK Semiconductor?

A:Firma VETEK Semiconductor została uznana za krajowe wyspecjalizowane i wyrafinowane przedsiębiorstwo „mały gigant”. Założyciel firmy, dr He Shaolong, został wybrany jako wiodący talent w ramach „Programu dziesięciu tysięcy talentów” prowincji Zhejiang. Nasze produkty weszły do ​​głównych łańcuchów dostaw wielu notowanych na giełdzie liderów branży, w tym Leon Microelectronics, Jiangfeng Electronics, HC Semitek i Zhaochi Co., Ltd.

X. Podstawowe zalety

· Krajowe Specjalistyczne i Wyrafinowane Przedsiębiorstwo „Mały Gigant”,plasuje się wśród dostawców pierwszego poziomu w chińskiej branży półprzewodnikowych pól termicznych epitaksyjnych.

· Podwójne platformy badawczo-rozwojowe:Korporacyjne centrum badawczo-rozwojowe + laboratorium Yongjiang Centrum innowacji w zakresie materiałów termicznych.

· Sześć dywizji biznesowych i sześć głównych kategorii produktowych,zapewniając kompleksowy zakres zastosowań półprzewodników w wysokotemperaturowych polach cieplnych.

· W pełni zintegrowaćdŁańcuch produkcyjny:Kompletne pokrycie wewnętrznego systemu produkcyjnegooczyszczanie → obróbka precyzyjna → powlekanie CVD → kontrola,zapewnienie pełnej kontroli procesu.

· Zaufało nam ponad 30 klientów z branży półprzewodników,z produktami wchodzącymi do głównych łańcuchów dostaw wielu wiodących, notowanych na giełdzie firm produkujących półprzewodniki.

· Wsparcie OEM/ODM i produkcji niestandardowej,dostarczanie elastycznych rozwiązań dostosowanych do wymagań klientów.

· Przykładowe zamówienia i SmaProdukcja wielkoseryjna Adostępny,pomagając klientom obniżyć koszty walidacji i przyspieszyć rozwój produktu.

· Kompleksowa kontrola jakości i pełna identyfikowalność produktu,zapewniając długoterminową stabilność produktu i stałą wydajność.

· Globalna sieć logistyczna i Comkompleksowe wsparcie przedsprzedażowe i posprzedażowe,zapewniając niezawodną obsługę klientom na całym świecie.

XI. Wniosek

Kierując się ciągłymi innowacjami technologicznymi,Półprzewodnik VETEKstworzyła kompletny ekosystem usługbadania i rozwój, produkcja i globalna dostawa, skupione wokół krytycznych procesów produkcyjnych półprzewodników.

Zmateriałów o wysokiej czystości po precyzyjne elementy półprzewodnikowe, i odzaawansowane technologie powlekania w celu kompletnych rozwiązań w zakresie pola termicznego, firma zobowiązuje się zapewnićwysoka wydajność, niezawodnośćle i zrównoważonekluczowe materiały i podstawowe komponenty dla świataukład scalony, półprzewodnik trzeciej generacji, LED, fotowoltaika i zaawansowana produkcjabranże.

Patrząc w przyszłość,Półprzewodnik VETEKbędzie nadal podtrzymywać swoje zobowiązanieqjakośćdoskonałości i innowacji technologicznych, ściśle współpracując z klientami na całym świecie, aby napędzać rozwój materiałów i technologii półprzewodnikowych nowej generacji.
