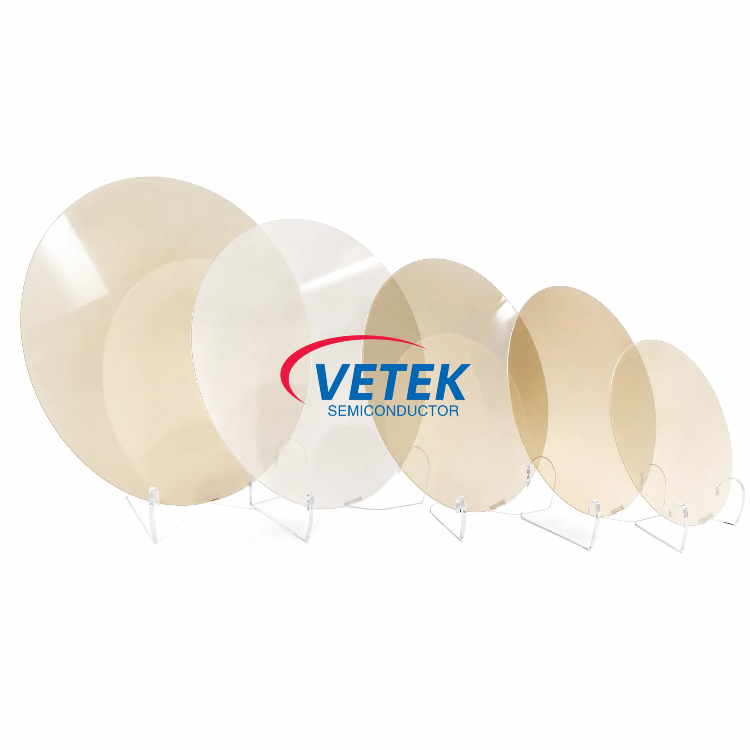

Wafle z azotku glinu (AlN).

1. Kluczowe cechy i zalety

• Bardzo szerokie pasmo wzbronione ≈ 6,2 eV — najwyższe wśród popularnych materiałów półprzewodnikowych

• Wysoka przewodność cieplna ≈ 320 W/m·K zapewniająca efektywne odprowadzanie ciepła

• Doskonała izolacja elektryczna (>10¹3 Ω·cm) i wysokie pole przebicia (12–15 MV/cm)

• Dobre dopasowanie sieci i rozszerzalności cieplnej do GaN — idealne dla heterostruktur GaN-na-AlN

• Opcje niskiej gęstości dyslokacji przy ścisłej kontroli krzywej wahań HR-XRD

• Powierzchnia Al CMP (Ra ≤ 0,5 nm) i powierzchnia N MP do powierzchni gotowych do epiowania

• Wiele rozmiarów i klas jakości (P/R/D), aby spełnić wymagania produkcyjne i badawcze

2. Typowe zastosowania

• Urządzenia RF dużej mocy do komunikacji radarowej i 6G

• Elektronika wysokiego napięcia do sieci, centrów danych i pojazdów elektrycznych

• Diody LED głębokiego ultrafioletu (UVC) i diody laserowe

• Wzrost epitaksjalny GaN na AlN i zaawansowane urządzenia heterostrukturalne

• Elementy półprzewodnikowe pracujące w wysokiej temperaturze, wysokiej częstotliwości i w trudnych warunkach

3. Dostępne rozmiary i stopnie jakości

VeTek oferuje płytki AlN w następujących standardowych formatach. Niestandardowe rozmiary i specyfikacje można omówić na życzenie.

• Podłoża kwadratowe o wymiarach 10 × 10 mm

• Płytki 1-calowe (25,4 mm).

• Płytki 2-calowe (50,8 mm).

Stopnie jakości: klasa P (produkt), klasa R (badania), klasa D (eksperymentalna), zróżnicowana głównie na podstawie krzywej wahań HR-XRD FWHM i ogólnej jakości kryształów.

4. Kluczowe dane techniczne

Wspólne parametry dla różnych rozmiarów (typowe wartości; zależne od gatunku, jeśli zaznaczono):

Tolerancje geometryczne zależne od rozmiaru:

• 10×10 mm: Długość boku 10 mm ± 0,5 mm; TTV ≤ 15 μm; Łuk ≤ 15 µm

• 1-calowy: średnica 25,4 mm ± 0,5 mm; Powierzchnia użytkowa ≥ 90%; TTV ≤ 20 μm; Łuk ≤ 20 μm; Płaski pierwotny (10-10) ± 5°, długość 8 mm ± 1 mm

• 2-calowe: średnica 50,8 mm ± 0,5 mm; Powierzchnia użytkowa ≥ 90%; TTV ≤ 30 µm; Łuk ≤ 30 μm; Długość pierwotna płaska 16 mm ± 2 mm

5. Dlaczego warto wybrać płytki VeTek AlN?

Jako wyspecjalizowany dostawca zaawansowanych materiałów i komponentów półprzewodnikowych, VeTek Semiconductor zapewnia:

• Wysokiej jakości płytki monokrystaliczne AlN o kontrolowanej jakości kryształów i powierzchniach przystosowanych do epi

• Wiele opcji rozmiarów i gatunków do obsługi zarówno produkcji urządzeń, jak i programów badawczych

• Uzupełniające rozwiązania w zakresie płytek i substratów w ramach portfolio materiałów półprzewodnikowych VeTek

• Wsparcie techniczne w zakresie doboru materiałów i dopasowania procesów

Nasze płytki AlN pomagają klientom przyspieszyć rozwój urządzeń optoelektronicznych o dużej mocy RF, wysokiego napięcia i głębokiego UV, które wymagają unikalnej kombinacji ultraszerokiego pasma wzbronionego, wysokiej przewodności cieplnej i kompatybilności GaN oferowanej przez azotek glinu.
