1. Gęstość defektów znacznie spadła

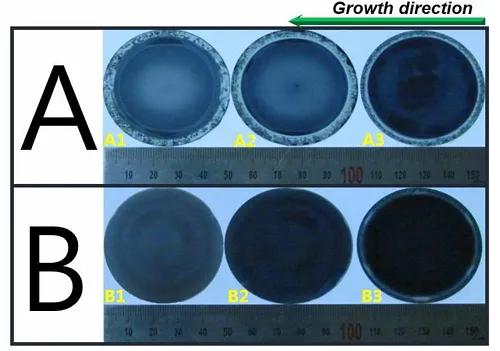

.Powłoka TACPrawie całkowicie eliminuje zjawisko enkapsulacji węgla poprzez izolowanie bezpośredniego kontaktu między tyglem grafitowym a stopą SIC, znacznie zmniejszając gęstość defektów mikrotubów. Dane eksperymentalne pokazują, że gęstość defektów mikrotuba spowodowana przez powłokę węglową w kryształach hodowanych w krzyżach pokrytych TAC jest zmniejszona o ponad 90% w porównaniu z tradycyjnymi grafitowymi tyłami. Kryształowa powierzchnia jest jednolicie wypukła i nie ma polikrystalicznej struktury na krawędzi, podczas gdy zwykłe grafitowe tygle często mają polikrystalizację krawędzi i depresję kryształów oraz inne wady.
2. Zahamowanie zanieczyszczeń i poprawa czystości
Materiał TAC ma doskonałą bezwładność chemiczną do oparów SI, C i N i może skutecznie zapobiegać zanieczyszczeniom, takim jak azot w graficie z rozproszenia do kryształu. Testy GDM i HALL pokazują, że stężenie azotu w krysztale zmniejszyło się o ponad 50%, a rezystywność wzrosła do 2-3 razy większej niż tradycyjnej metody. Chociaż włączono śladową ilość elementu TA (odsetek atomowy <0,1%), całkowita całkowita zawartość zanieczyszczenia została zmniejszona o ponad 70%, znacznie poprawiając właściwości elektryczne kryształu.
3. Morfologia kryształów i jednolitość wzrostu
Powłoka TAC reguluje gradient temperatury na interfejsie wzrostu kryształów, umożliwiając kryształowy wlewkę na wypukłą powierzchnię i homogenizując szybkość wzrostu krawędzi, unikając w ten sposób zjawiska polikrystalizacji spowodowanego nadmiernym nadkładaniem krawędzi w tradycyjnych grafikach. Rzeczywisty pomiar pokazuje, że odchylenie o średnicy wlewu kryształowego hodowane w tyglu powlekanym TAC wynosi ≤2%, a płaskość powierzchni kryształów (RMS) ulega poprawie o 40%.
charakterystyczny |
TAC Mechanizm powlekania |
Uprowadź wzrost kryształów |
Thermal przewodność i rozkład temperatury |
Przewodność cieplna (20-22 w/m · k) jest znacznie niższa niż grafit (> 100 w/m · k), zmniejszając rozpraszanie ciepła promieniowe i zmniejszając gradient temperatury promieniowej w strefie wzrostu o 30% |
Poprawa jednolitość pola temperatury, zmniejszenie zniekształceń sieci spowodowanych naprężeniem termicznym i zmniejszenie prawdopodobieństwa wytwarzania defektów |
Rradiative Heat utrata ciepła |
Emisyjność powierzchni (0,3-0,4) jest niższa niż grafit (0,8-0,9), zmniejszając utratę ciepła radiacyjnego i pozwala na powrót ciepła do korpusu pieca poprzez konwekcję |
Zwiększona stabilność termiczna wokół kryształu, co prowadzi do bardziej jednolitego rozkładu stężenia pary C/SI i zmniejszania defektów spowodowanych przez przesycenie składu |
Efekt bariery chemicznej |
Zapobiega reakcji między grafitem a parą SI w wysokich temperaturach (SI + C → SIC), unikając dodatkowego uwalniania źródła węgla |
Utrzymuje idealny stosunek C/SI (1,0-1.2) w strefie wzrostu, tłumiąc wady włączenia spowodowane przesyceniem węglowego |
Material Type |
Odporność na temperaturę |
Chemiczna bezwładność |
Siła mechaniczna |
Gęstość defektu wycofania |
Scenariusze zastosowania typu |
TAC powlekany grafit |
≥2600 ° C. |
No reaction with Si/C vapor |
Twardość mohs 9-10, silna odporność na wstrząsy termiczne |
<1 cm⁻² (mikropipes) |
Wzrost pojedynczy kryształu o wysokiej czystości 4H/6H-SIC |
Bare Graphit |
≤2200 ° C. |
Skorodowane przez SI Vapor uwalniające C |
Niska wytrzymałość, podatna na pękanie |
10-50 cm⁻² |
Opłacalne podłoża SIC dla urządzeń zasilających |
Graphit powlekany Sic |
≤1600 ° C. |
Reaguje z SI tworząc sic₂ w wysokich temperaturach |
Wysoka twardość, ale krucha |
5-10 cm⁻² |
Materiały opakowaniowe dla półprzewodników średniej temperatury |
Bn Crucible |
<2000K |
Uwalnia zanieczyszczenia nieradzione |
Słaba odporność na korozję |
8-15 cm⁻² |
Substraty epitaksjalne dla półprzewodników złożonych |
Powłoka TAC osiągnęła kompleksową poprawę jakości kryształów SIC poprzez potrójny mechanizm bariery chemicznej, optymalizacji pola termicznego i regulacji interfejsu
