Nośnik wafla z grafitu powlekanego TaC

Możesz mieć pewność, że kupujesz dostosowany opłatek grafitowy pokryty TAC od półprzewodnika Vetek. Z niecierpliwością czekamy na współpracę z Tobą, jeśli chcesz dowiedzieć się więcej, możesz skonsultować się z nami teraz, odpowiemy na Ciebie na czas!

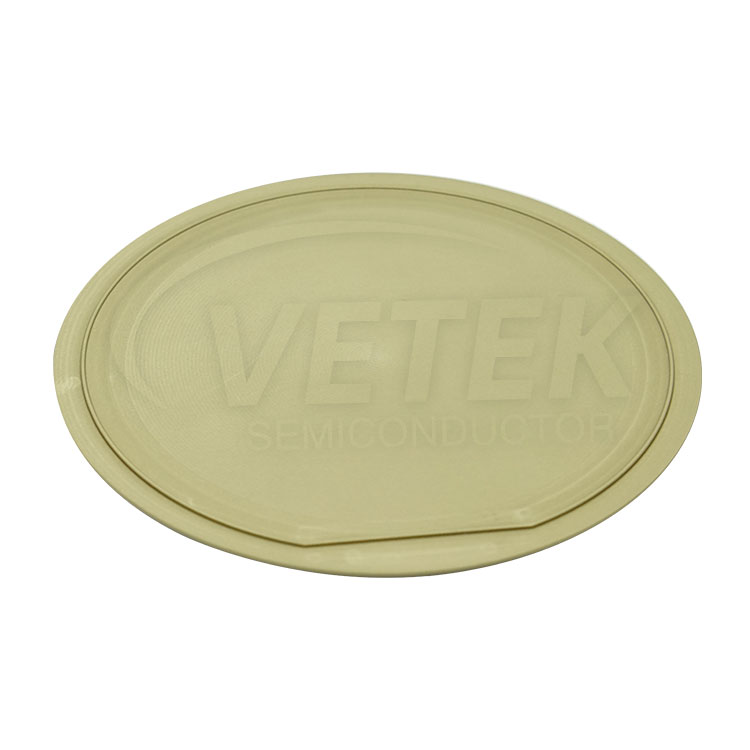

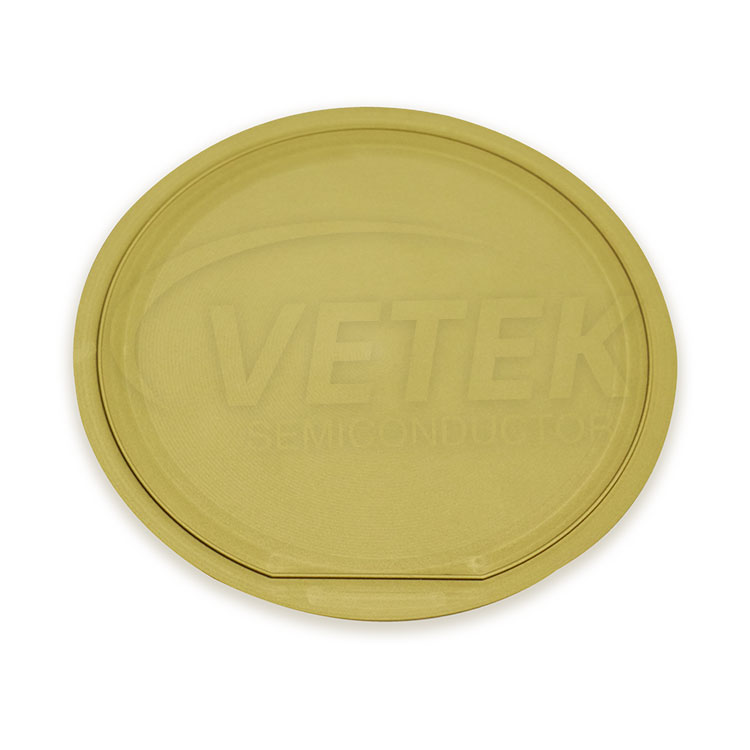

VETEK półprzewodnikowy opłatek grafitowy powlekany TAC opłatek do wafla bezpośrednio oddziałuje z waflami w reaktorze epitaxy, zwiększając wydajność i wydajność. Dzięki opcji krzemowej węgliku lub powłoki z węglikiem Tantalu, Vetek Semiconductor TAC powlekany grafitowy przewoźnik opłatek zawieszony oferuje przedłużoną żywotność, do 2-3 razy dłuższy z węglikiem Tantalum. Kompatybilny z różnymi modelem maszyn, w tym pieców Epitaksy LPE SIC, JSG, pieców epitaksjalnych Naso.

Nośnik graficzny z półprzewodnikowym TAC VEETK zapewnia precyzyjną stechiometrię reakcji, zapobiega migracji zanieczyszczeń i utrzymuje stabilność temperatury powyżej 2000 ° C. Wykazuje niezwykłą odporność na H2, NH3, SIH4 i SI, chroniąc przed trudnymi środowiskami chemicznymi. Występując wstrząsy termiczne, umożliwia szybkie cykle operacyjne bez rozwarstwiania powlekania.

Powłoka VeTek Semiconductor TaC gwarantuje ultrawysoką czystość, eliminuje zanieczyszczenia i zapewnia pokrycie zgodne z rygorystycznymi tolerancjami wymiarowymi. Dzięki zaawansowanym możliwościom przetwarzania grafitu firmy VeTek Semiconductor jesteśmy przygotowani, aby sprostać Twoim potrzebom w zakresie dostosowywania. Niezależnie od tego, czy potrzebujesz usług powlekania, czy kompleksowych rozwiązań, nasz zespół doświadczonych inżynierów jest gotowy zaprojektować idealne rozwiązanie dla Twoich konkretnych zastosowań. Zaufaj nam, a dostarczymy produkty wysokiej jakości, dostosowane do Twoich wymagań i oczekiwań.
