Proces epitaksji SiC

Jako profesjonalny wsparcie produktów i fabryka powlekania z karentu tantalu w Chinach, wsparcie powłoki węgla do węgla Vetek jest zwykle stosowane do powłoki powierzchniowej komponentów konstrukcyjnych lub komponentów wsparcia w urządzeniach półprzewodników, szczególnie do ochrony powierzchni kluczowych elementów sprzętu na półprzewodnika w procesach produkcji półprzewodników, takich jak CVD i PVD. Witamy w dalszych konsultacjach.

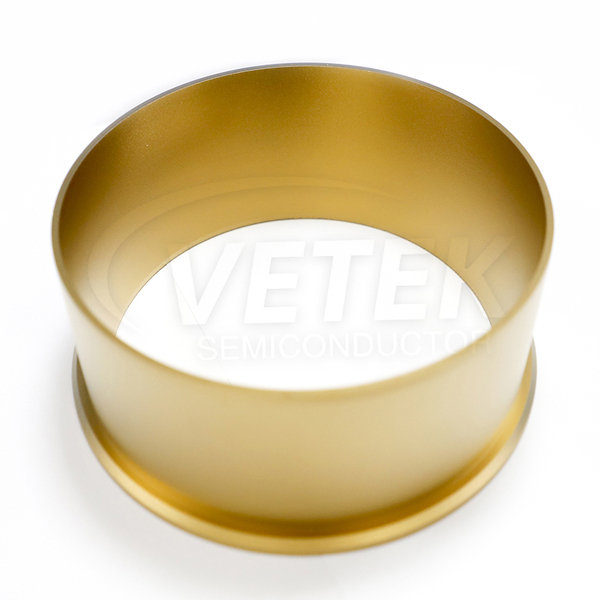

VETEK Semiconductor jest profesjonalnym producentem i liderem produktów do przewodników z węglika Tantalum w Chinach. Nasz pierścień przewodnika z węglika Tantalum (TAC) to wysokowydajny składnik pierścienia wykonany z węgliku tantalu, który jest powszechnie stosowany w sprzęcie do przetwarzania półprzewodników, szczególnie w środowiskach o wysokiej temperaturze i wysoce korozyjnej, takich jak CVD, PVD, trawienie i dyfuzja. Vetek Semiconductor jest zaangażowany w dostarczanie zaawansowanych rozwiązań technologicznych i produktów dla branży półprzewodnikowej i z zadowoleniem przyjmuje dalsze zapytania.

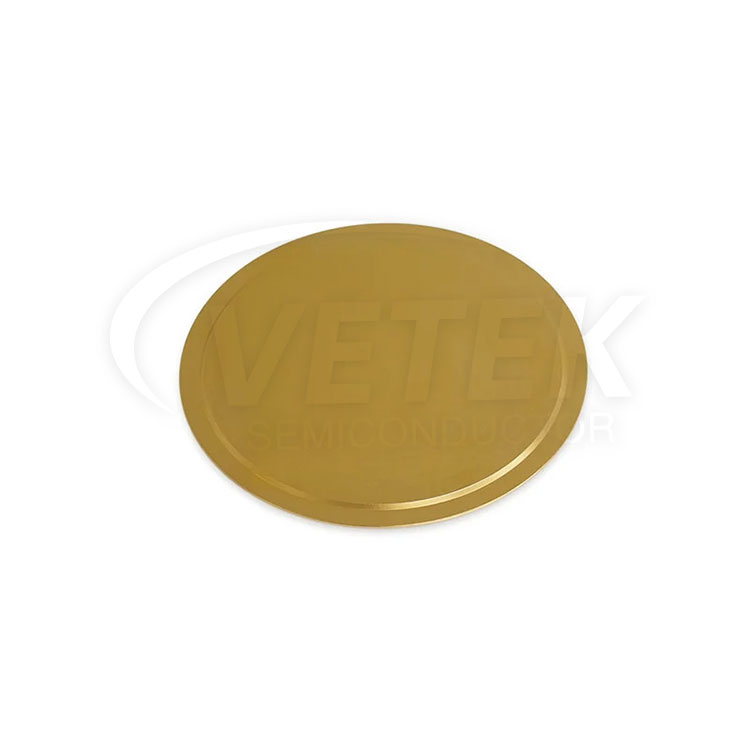

Jako profesjonalny producent, innowator i lider produktów podatnych na rotację powlekania TAC w Chinach. Półprzewodnik VETEK Rotacja powlekania TAC jest zwykle instalowana w urządzeniach do osadzania się pary chemicznej (CVD) i epitaksji wiązki molekularnej (MBE) w celu wsparcia i obracania wafli w celu zapewnienia jednolitego osadzania materiału i wydajnej reakcji. Jest to kluczowy element przetwarzania półprzewodnikowego. Witamy w dalszych konsultacjach.

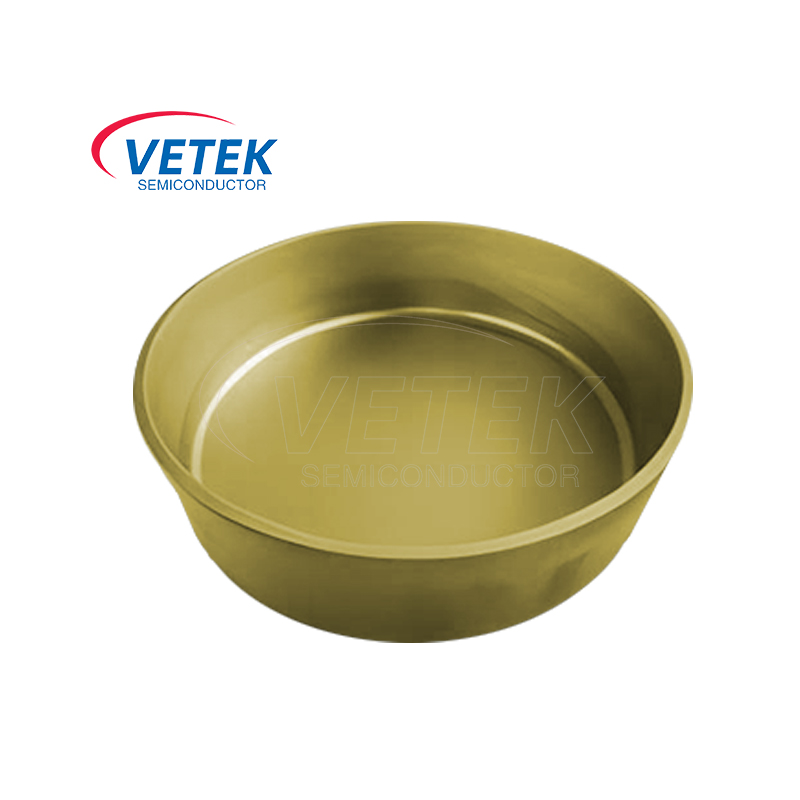

VETEK Semiconductor jest profesjonalnym producentem i liderem CVD TAC Coating Calleble Products w Chinach. CVD TAC Coating Trucible opiera się na powładzie węgla tantalum (TAC). Powłoka węglowa tantalum jest równomiernie pokryta powierzchnią tygla przez proces osadzania pary chemicznej (CVD) w celu zwiększenia odporności na ciepło i odporności na korozję. Jest to narzędzie materiałowe specjalnie stosowane w ekstremalnych środowiskach o wysokiej temperaturze. Witamy w dalszych konsultacjach.

Jako profesjonalny producent produktów i fabryka opłatek do przewoźnika CVD TAC w Chinach, Vetek Semiconductor CVD Lakier opłatek opłatek jest narzędziem do przenoszenia opłat specjalnie zaprojektowanych do środowisk wysokiej temperatury i korozyjnych w produkcji półprzewodnikowej. a nośnik opłatek do powłoki CVD TAC ma wysoką wytrzymałość mechaniczną, doskonałą odporność na korozję i stabilność termiczną, zapewniając niezbędną gwarancję produkcji wysokiej jakości urządzeń półprzewodników. Twoje dalsze zapytania są mile widziane.

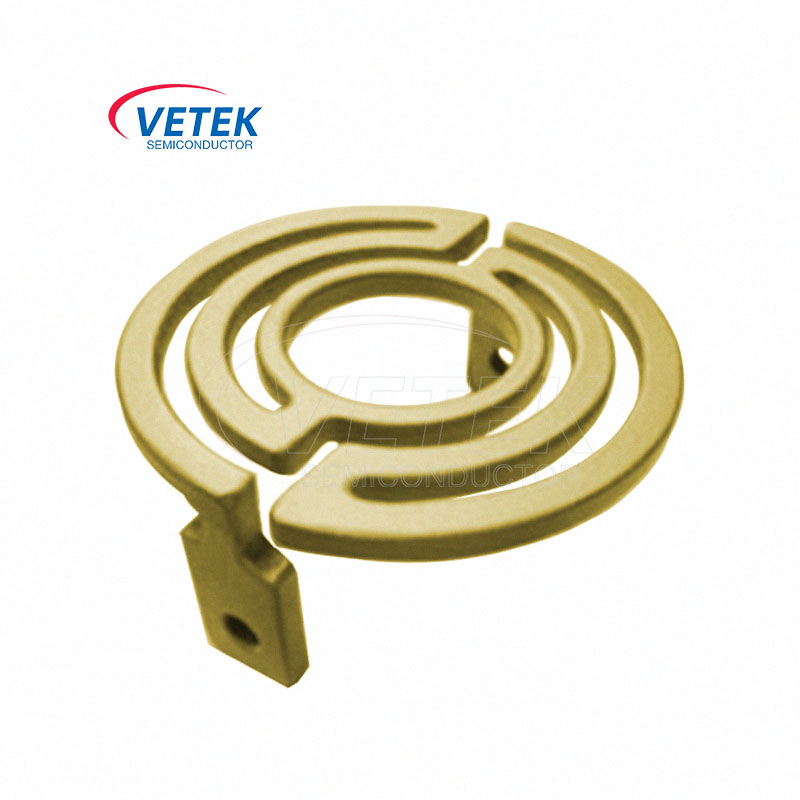

Grzałka powłoki półprzewodnikowej VETEK ma wyjątkowo wysoką temperaturę topnienia (około 3880 ° C). Wysoka temperatura topnienia umożliwia działanie w wyjątkowo wysokich temperaturach, szczególnie w przypadku wzrostu azotków galu (GAN) w procesie chemicznego osadzania pary organicznej (MOCVD). Vetek Semiconductor jest zaangażowany w dostarczanie klientom niestandardowych rozwiązań produktów. Z niecierpliwością czekamy na wiadomość od Ciebie.
