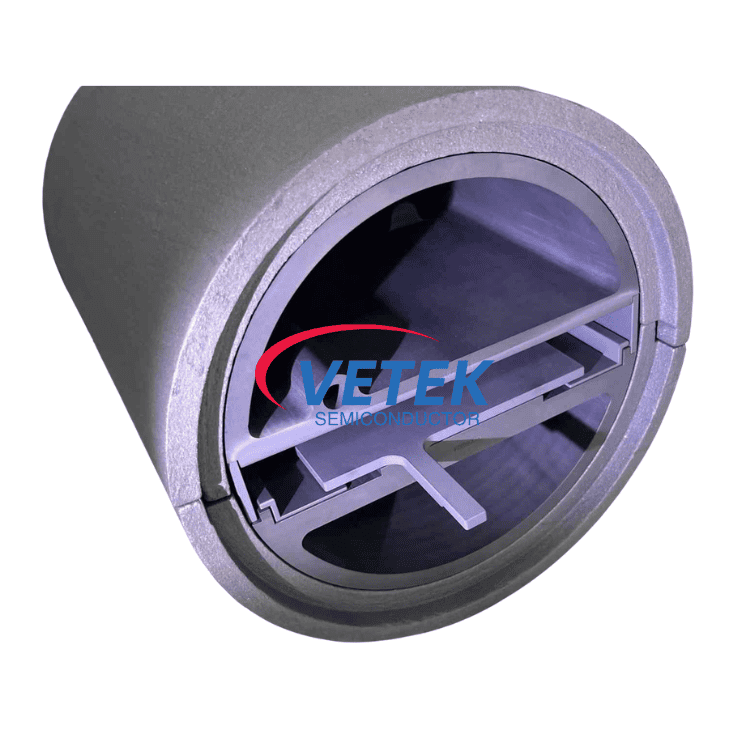

Półksiężyc dla komory reakcyjnej LPE

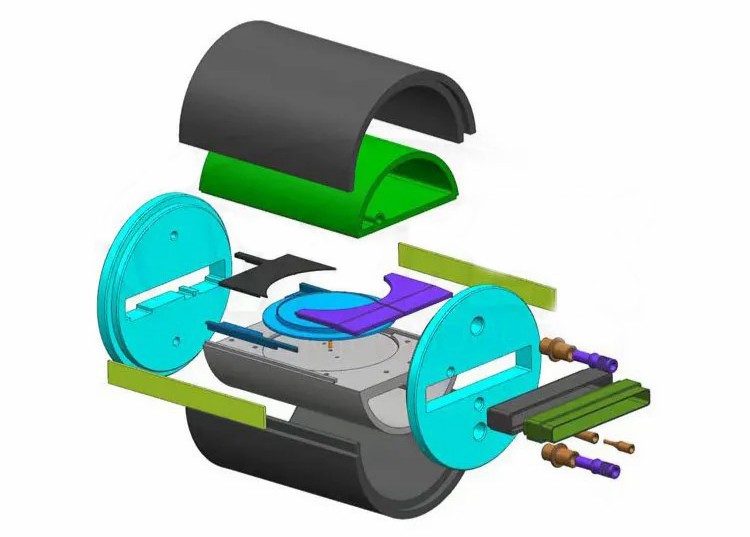

Co to jest półksiężyc w komorze reakcyjnej LPE?

W wielu reaktorach poziomych LPE Halfmoon jest częścią zespołu komory wewnętrznej. Różni producenci sprzętu mogą stosować nieco inne konstrukcje, ale funkcja jest ogólnie podobna. Komponent jest zwykle podzielony na sekcje górną i dolną:

• Górny półksiężyc:Górna część pełni głównie funkcję konstrukcji wsporczej wewnątrz reaktora. Ponieważ przez długi czas pozostaje blisko strefy procesu wysokotemperaturowego, materiał musi pozostać stabilny bez widocznych odkształceń po powtarzających się cyklach termicznych. Kolejną ważną kwestią jest stabilność chemiczna. Podczas epitaksji SiC środowisko komory zawiera reaktywne gazy, dlatego powierzchnia grafitu musi być odpowiednio zabezpieczona.
• Dolny półksiężyc:Dolna część jest połączona w pobliżu obszaru rurki kwarcowej i zespołu obrotowego. Bierze udział we wprowadzaniu gazu i wsparciu mechanicznym podczas wzrostu epitaksjalnego. W porównaniu ze zwykłymi grafitowymi częściami konstrukcyjnymi, dolny Halfmoon zwykle stawia czoła wyższym wymaganiom w zakresie odporności na utlenianie i stabilności na szok termiczny ze względu na ciągłe ogrzewanie i chłodzenie podczas pracy reaktora.

Kluczowe cechy VETEK Halfmoon do komory reakcyjnej LPE

1. Podłoże grafitowe o wysokiej czystości

Materiałem bazowym jest grafit o wysokiej czystości, odpowiedni do środowisk procesowych półprzewodników. Czystość materiału jest ważna w przypadku epitaksji SiC, ponieważ zanieczyszczenia metaliczne mogą wpływać na stabilność wzrostu kryształów i jakość powłoki. Do tego zastosowania firma VETEK wykorzystuje oczyszczone materiały grafitowe o kontrolowanym poziomie zanieczyszczeń.

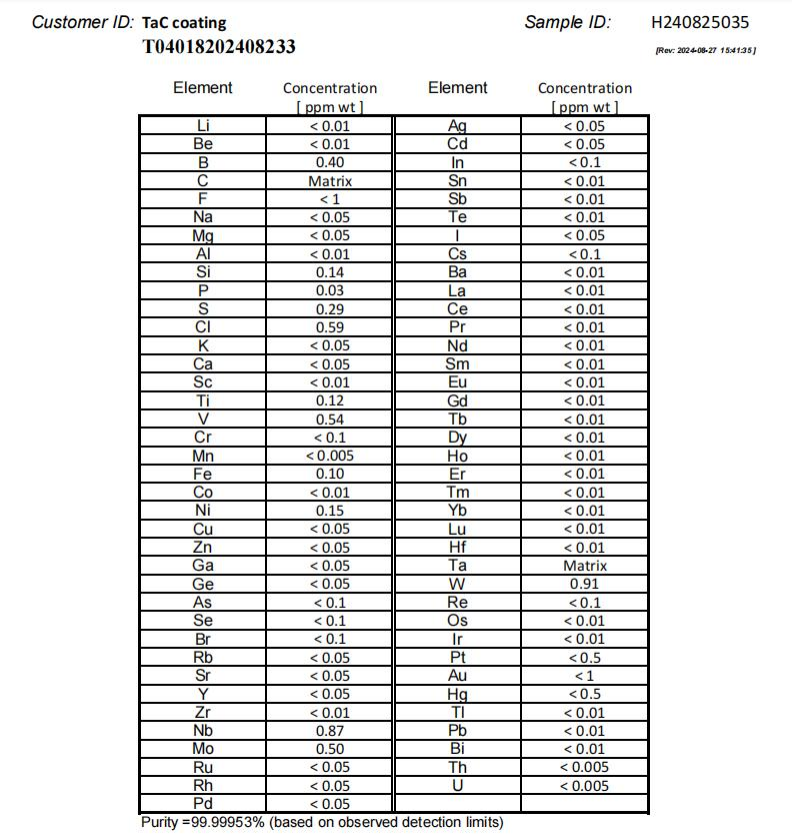

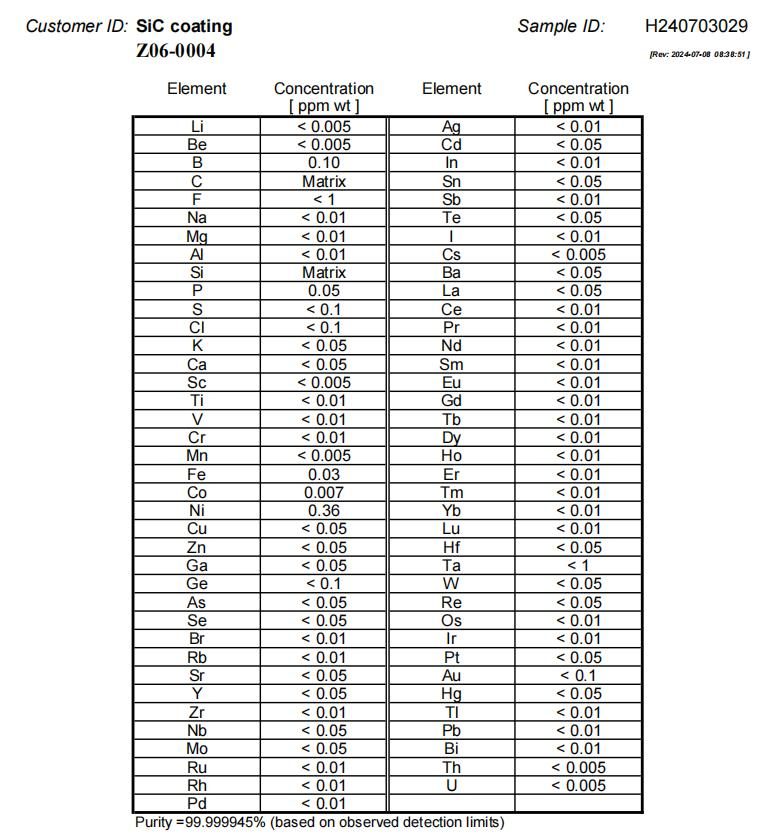

2. Zaawansowana powłoka CVD SiC i TaC

Większość komponentów Halfmoon pokryta jest powłoką CVD SiC w celu poprawy ochrony powierzchni w warunkach procesu w wysokiej temperaturze. Dla bardziej wymagających środowisk dostępna jest również powłoka TaC. Typowe zalety konstrukcji powlekanych to:

• lepsza odporność na korozyjne gazy procesowe
• niższe wytwarzanie cząstek
• zwiększona trwałość powierzchni
• lepsza stabilność podczas cykli termicznych

W praktyce wybór powłoki zwykle zależy od temperatury reaktora, składu chemicznego procesu i oczekiwanego okresu użytkowania.

3. Doskonała stabilność termiczna

Zaprojektowany dla środowisk przetwarzania półprzewodników w wysokiej temperaturze, VETEK Halfmoon utrzymuje stabilność wymiarową i integralność strukturalną podczas długich cykli epitaksjalnych, dzięki czemu doskonale nadaje się do sprzętu LPE i MOCVD.

4. Precyzyjna obróbka CNC

VETEK posiada zaawansowane możliwości precyzyjnej obróbki CNC z kontrolą wymiarową na poziomie mikronów, zapewniając doskonałą kompatybilność ze złożonymi konstrukcjami reaktorów LPE i niestandardowymi wymaganiami sprzętowymi.

5. Długa żywotność

Dzięki zoptymalizowanej technologii przyczepności powłok i obróbce materiałów o wysokiej czystości komponenty VETEK Halfmoon wykazują doskonałą trwałość w warunkach powtarzających się cykli termicznych i korozyjnych gazów procesowych, zmniejszając częstotliwość konserwacji i całkowite koszty operacyjne.

Zalety techniczne

Aplikacje

Półksiężyc VETEK do komory reakcyjnej LPE jest szeroko stosowany w:

• Systemy epitaksji z węglika krzemu (SiC).

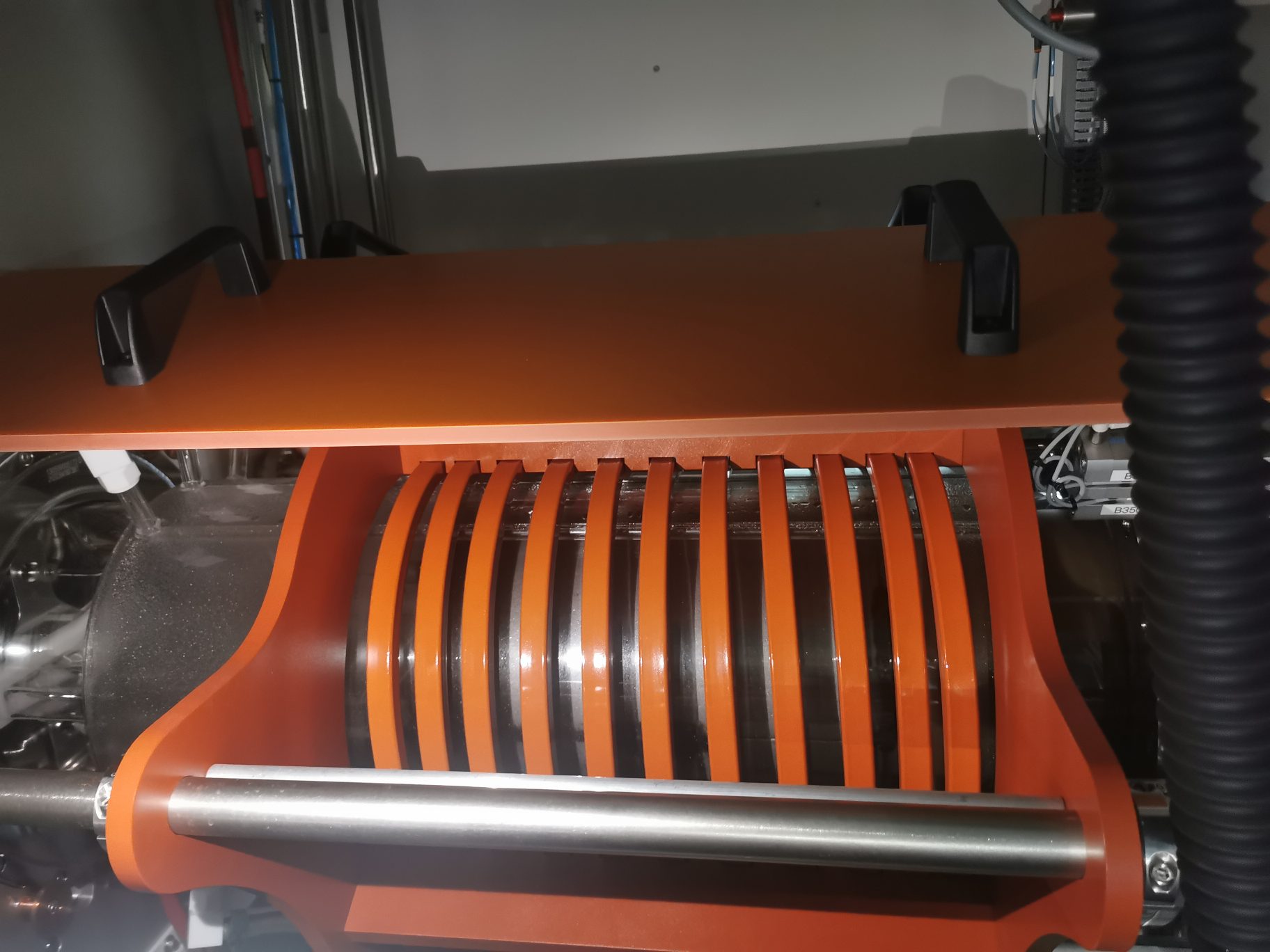

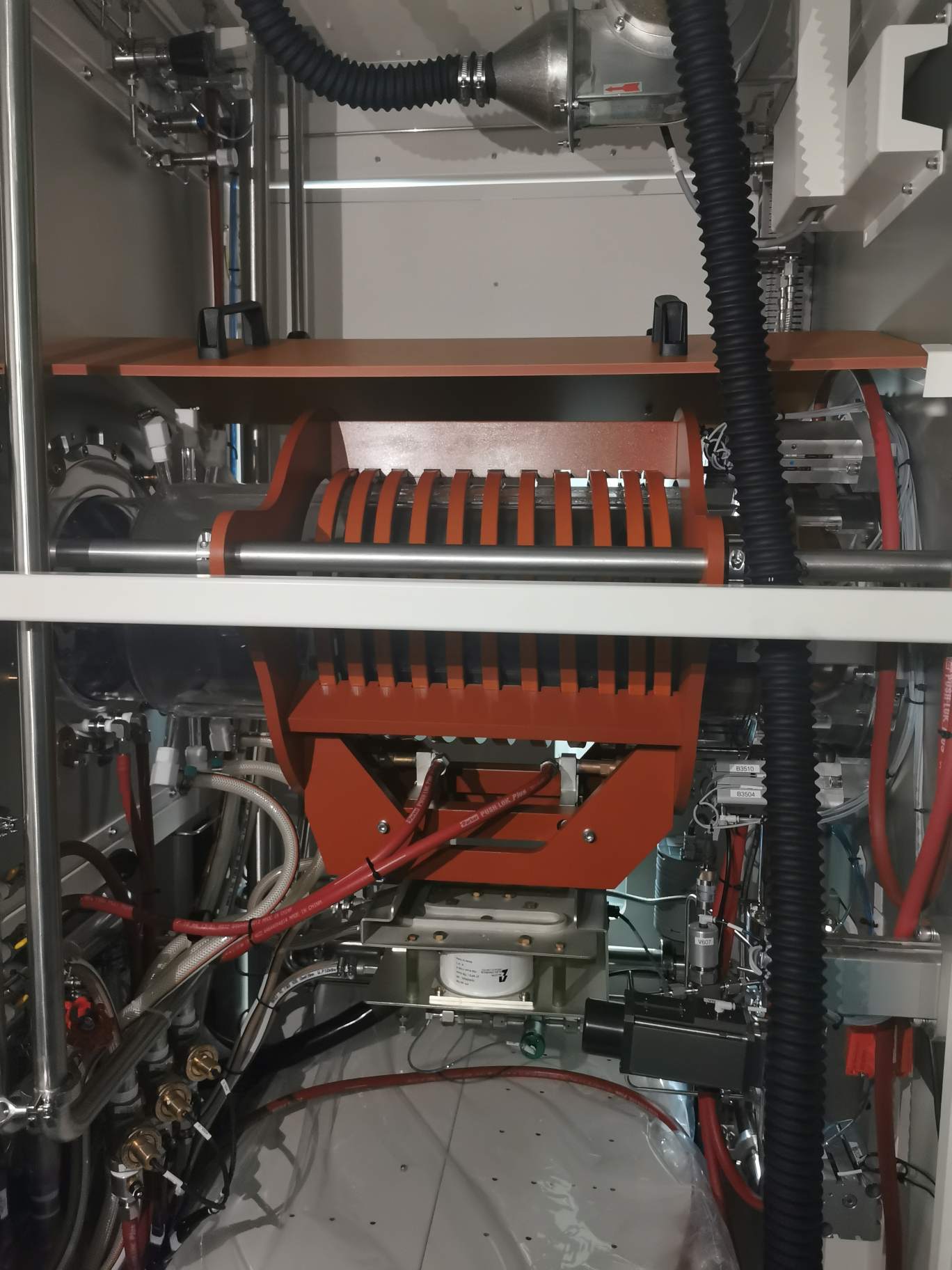

• Reaktory poziome LPE
• Półprzewodnikowy sprzęt do wzrostu epitaksjalnego
• Wysokotemperaturowe komory procesowe CVD
• Zaawansowane półprzewodnikowe systemy pola cieplnego
• Systemy wzrostu kryształów SiC
• Produkcja półprzewodników trzeciej generacji

Nasze produkty są kompatybilne z wieloma platformami sprzętu głównego nurtu w branży i można je dostosować do rysunków klienta lub specyfikacji reaktora.

Dlaczego warto wybrać firmę VETEK Semiconductor?

VETEK Semiconductor od wielu lat koncentruje się na półprzewodnikowych komponentach grafitowych i technologiach powlekania. Od 2016 roku firma kontynuuje rozwój swoich możliwości w zakresie procesów oczyszczania, precyzyjnej obróbki grafitu oraz produkcji powłok CVD do zastosowań półprzewodników.

Możliwości VETEK:

• Doświadczenie z komponentami epitaksji SiC i częściami reaktorów
• Własna produkcja powłok CVD SiC i TaC
• Kontrola oczyszczania materiałów na poziomie półprzewodników
• Produkcja na zamówienie na podstawie rysunków lub próbek
• Stabilne możliwości produkcyjne przy zamówieniach seryjnych
• Dostawa filcu grafitowego i materiałów pola termicznego
• System zarządzania jakością ISO9001
• Wsparcie techniczne dla klientów zagranicznych

Często zadawane pytania

(1) Jaka jest funkcja Halfmoon w reaktorze LPE?

Komponent Halfmoon obsługuje kierowanie przepływem gazu, integrację struktury komory, zarządzanie temperaturą i obrót susceptora wewnątrz epitaksjalnej komory reakcyjnej.

(2) Czy Halfmoon ma bezpośredni kontakt z płytką?

Zwykle nie. W większości konstrukcji reaktorów LPE Halfmoon pozostaje wokół zespołu komory, a nie dotyka bezpośrednio płytki.

(3) Dlaczego warto stosować powłokę SiC lub TaC na powierzchni?

Powłoka służy głównie do ochrony. Podczas epitaksji SiC części grafitowe są narażone na działanie wysokiej temperatury i reaktywnych gazów przez długi czas. Powłoka pomaga poprawić odporność na utlenianie i zmniejsza zużycie powierzchni oraz powstawanie cząstek.

(4) Czy część można dostosować?

Tak. Większość części Halfmoon jest faktycznie wykonywana zgodnie ze strukturą reaktora i rysunkami klienta, ponieważ wymiary i szczegóły instalacji często różnią się w zależności od platformy sprzętowej.
