Jakie są różnorodne zastosowania kwarcu w produkcji półprzewodników?

Materiały kwarcowe o wysokiej czystości odgrywają kluczową rolę w przemyśle półprzewodników. Ich doskonała odporność na wysoką temperaturę, odporność na korozję, stabilność termiczna i właściwości przepuszczania światła sprawiają, że są to krytyczne materiały eksploatacyjne.Produkty kwarcowestosowane są na komponenty zarówno w strefach wysokotemperaturowych, jak i niskotemperaturowych produkcji płytek, zapewniając stabilność i czystość procesu produkcyjnego. Wraz z rozwojem przemysłu półprzewodników zapotrzebowanie na kwarc o wysokiej czystości stale rośnie, napędzając postęp w produkcji i technologii. W tym artykule szczegółowo omówiono podstawowe zastosowania i trendy rynkowe kwarcu w produkcji półprzewodników.

Właściwości kwarcu

• Kwarc (dwutlenek krzemu, SiO₂) jest niezastąpiony w dziedzinie półprzewodników ze względu na jego niemal doskonałe właściwości fizyczne i chemiczne8:
• Ekstremalna czystość: Kwarc klasy półprzewodnikowej zazwyczaj wymaga czystości 99,99% (4N) lub wyższej, czasami sięgającej 5N. Zapewnia to, że jony metali (takich jak sód, potas i żelazo) nie migrują i nie zanieczyszczają płytek krzemowych podczas obróbki w wysokiej temperaturze.
• Stabilność termiczna: Przy temperaturze mięknienia wynoszącej około 1730°C kwarc może działać stabilnie przez długi czas w środowiskach o wysokiej temperaturze od 1100°C do 1250°C. Dzięki temu idealnie nadaje się do procesów dyfuzji i utleniania.
• Obojętność chemiczna: Kwarc prawie nie reaguje z żadnym kwasem z wyjątkiem kwasu fluorowodorowego i gorącego kwasu fosforowego. Służy jako idealny nośnik do procesów czyszczenia na mokro i trawienia.
• Niska rozszerzalność cieplna: Ta właściwość zapewnia, że ​​elementy kwarcowe nie pękają łatwo podczas ekstremalnych cykli termicznych, zachowując stabilność wymiarową w precyzyjnej produkcji.

2. Główne zastosowania komponentów kwarcowych w produkcji półprzewodników

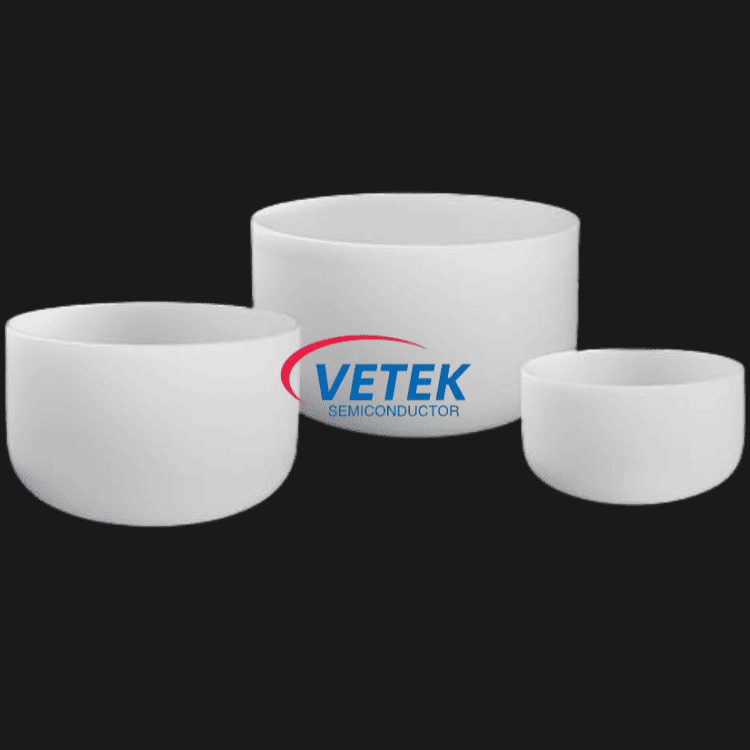

A. Wzrost kryształów: Tygle kwarcowe

Na pierwszym etapie produkcji płytek — metodą Czochralskiego (CZ) — polikrzem należy stopić w tyglu kwarcowym.

Funkcja rdzenia: Tygiel kwarcowy bezpośrednio styka się ze stopionym krzemem. Wysokiej jakości tygle ograniczają nadmierne uwalnianie tlenu, zapewniając, że poziom zanieczyszczeń we wlewku monokrystalicznego krzemu jest ograniczony do minimum.

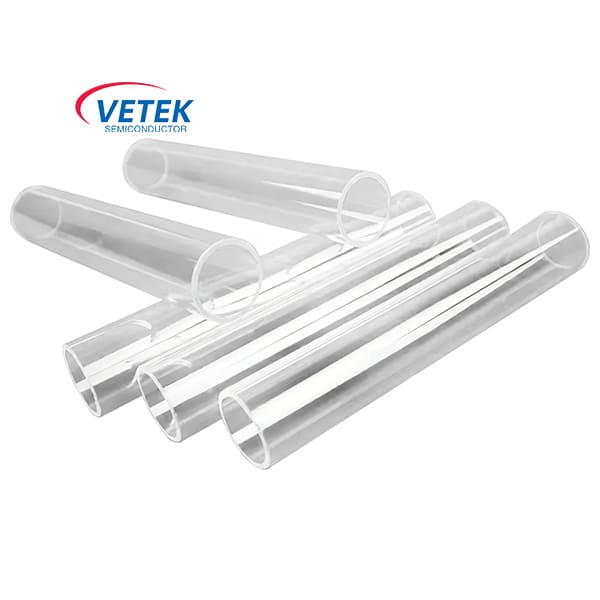

B. Procesy termiczne: łodzie kwarcowe i rury piecowe

W procesach dyfuzji, utleniania i wyżarzania płytki umieszcza się partiami w nośnikach kwarcowych, aby wprowadzić je do pieca dyfuzyjnego.

Podstawowa funkcja: Kwarcowa łódka waflowa odpowiada za precyzyjne przenoszenie wafli, podczas gdy rura pieca kwarcowego zapewnia czyste, kontrolowane środowisko reakcji w wysokiej temperaturze.

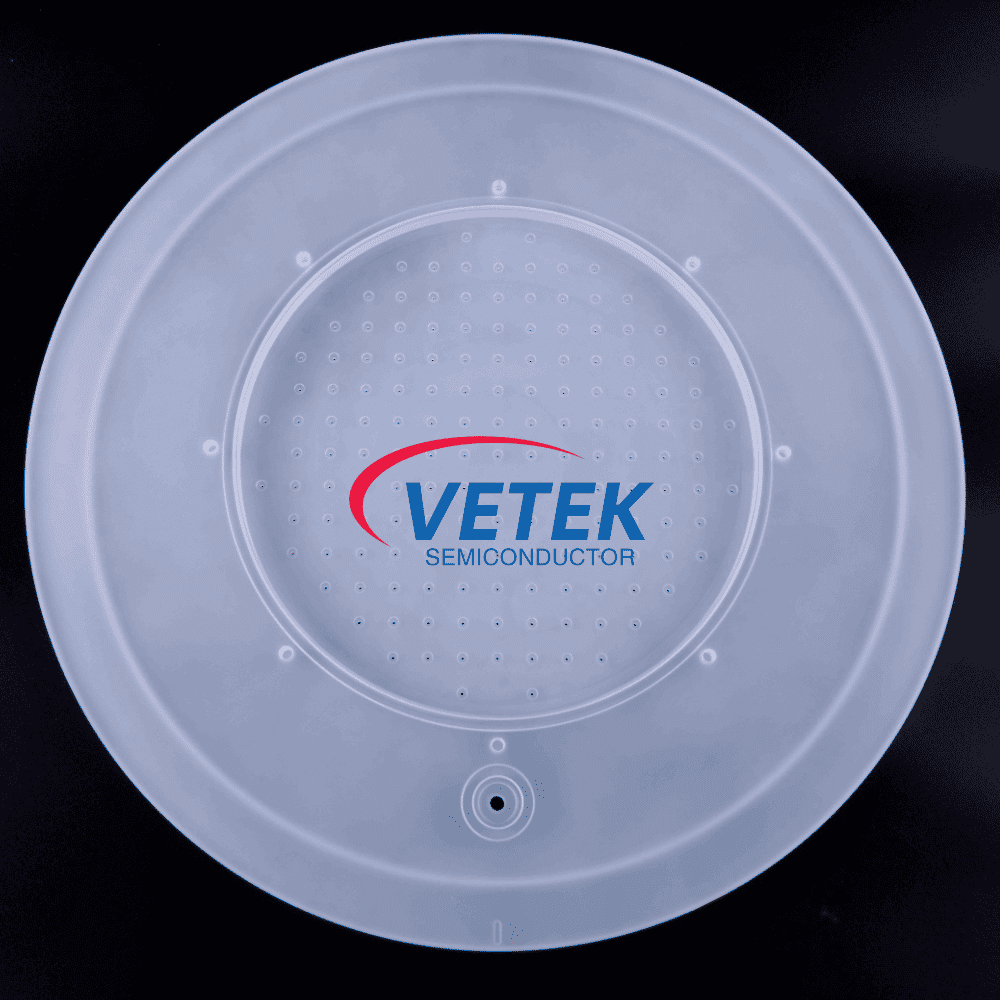

C. Osadzanie cienkowarstwowe: kwarcowe głowice prysznicowe i części komór

Podczas procesów CVD (chemicznego osadzania z fazy gazowej) i ALD (osadzania warstwy atomowej) części kwarcowe służą do prowadzenia i rozprowadzania gazów reakcyjnych.

Podstawowa funkcja: Kwarcowa głowica prysznicowa zapewnia równomierne rozpylanie gazu na powierzchnię płytki, co ma kluczowe znaczenie dla poprawy jednorodności cienkich warstw w skali nanometrowej.

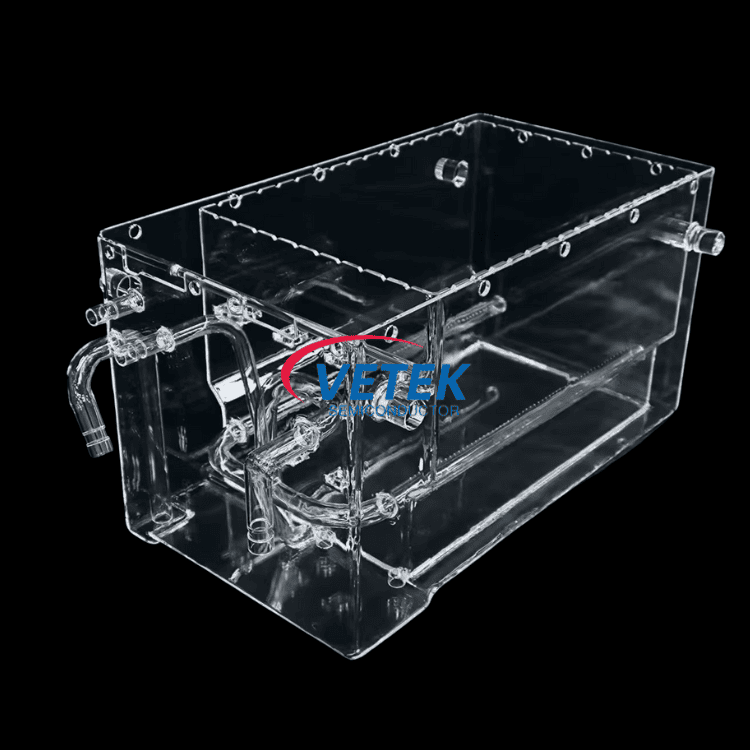

D. Czyszczenie na mokro: kąpiele kwarcowe

Podczas etapów czyszczenia przed i po fotolitografii, płytki należy zanurzać w różnych odczynnikach chemicznych.

Podstawowa funkcja: Wanny kwarcowe są odporne na silną korozję kwasową i nie powodują zanieczyszczeń cząstkami stałymi, co czyni je standardem w procesach czyszczenia RCA.

3. Analiza rynku półprzewodnikowych komponentów kwarcowych

Według najnowszych danych branżowych światowy rynek kwarcu półprzewodnikowego odnotowuje szybki wzrost:

4. Trendy branżowe

Iteracje procesów półprzewodnikowych nakładają wysokie wymagania na czystość materiału. Syntetyczna krzemionka topiona, napędzana procesami 7 nm i bardziej zaawansowanymi, szybko zastępuje tradycyjny naturalny kwarc w procesach trawienia i litografii ze względu na wyjątkowo niską zawartość zanieczyszczeń metalicznych i doskonałą odporność na plazmę. Jednocześnie branża przechodzi w kierunku zintegrowanej obróbki precyzyjnej. Producenci posiadający ultraprecyzyjne możliwości CNC i integrację surowców o wysokiej czystości utrzymają wysoką pozycję w przyszłej konkurencji.

Co więcej, inicjatywy ekologiczne i recykling stają się dla fabryk kluczowymi drogami do obniżenia kosztów i zwiększenia wydajności. W miarę jak standardy ESG zyskują na znaczeniu w łańcuchu dostaw półprzewodników, precyzyjna renowacja i recykling wysokiej klasy komponentów kwarcowych staną się głównym modelem biznesowym. Pomaga to firmom obniżyć koszty produkcji i jest niezbędnym wyborem, aby osiągnąć globalne cele neutralności pod względem emisji dwutlenku węgla. W tym procesie firmy produkujące kwarc, dysponujące zaawansowanymi technologiami czyszczenia i możliwościami napraw poprzez obróbkę płomieniową, staną przed znaczącymi szansami rynkowymi.

Jako wiodący dostawca materiałów półprzewodnikowych, VeTek Semiconductor zapewnia pełną gamę rozwiązań, od tygli kwarcowych po precyzyjne łódki kwarcowe. Nasze produkty są szeroko stosowane przez głównych światowych producentów OEM i fabryki płytek, których celem jest pomaganie klientom w poprawie stabilności procesu i wydajności dzięki doskonałym materiałom i kunsztowi wykonania.
