Wewnątrz produkcji stałych pierścieni ostrości CVD SiC: od grafitu po części o wysokiej precyzji

W świecie produkcji półprzewodników, w którym stawki są wysokie, gdzie precyzja i ekstremalne warunki współistnieją, pierścienie ostrości z węglika krzemu (SiC) są niezbędne. Znane ze swojej wyjątkowej odporności termicznej, stabilności chemicznej i wytrzymałości mechanicznej, składniki te mają kluczowe znaczenie w zaawansowanych procesach trawienia plazmowego.

Sekret ich wysokiej wydajności leży w technologii stałego CVD (chemicznego osadzania z fazy gazowej). Dziś zabieramy Cię za kulisy, aby poznać rygorystyczną podróż produkcyjną — od surowego grafitowego podłoża po niezwykle precyzyjnego „niewidzialnego bohatera” fabryki.

I. Sześć głównych etapów produkcji

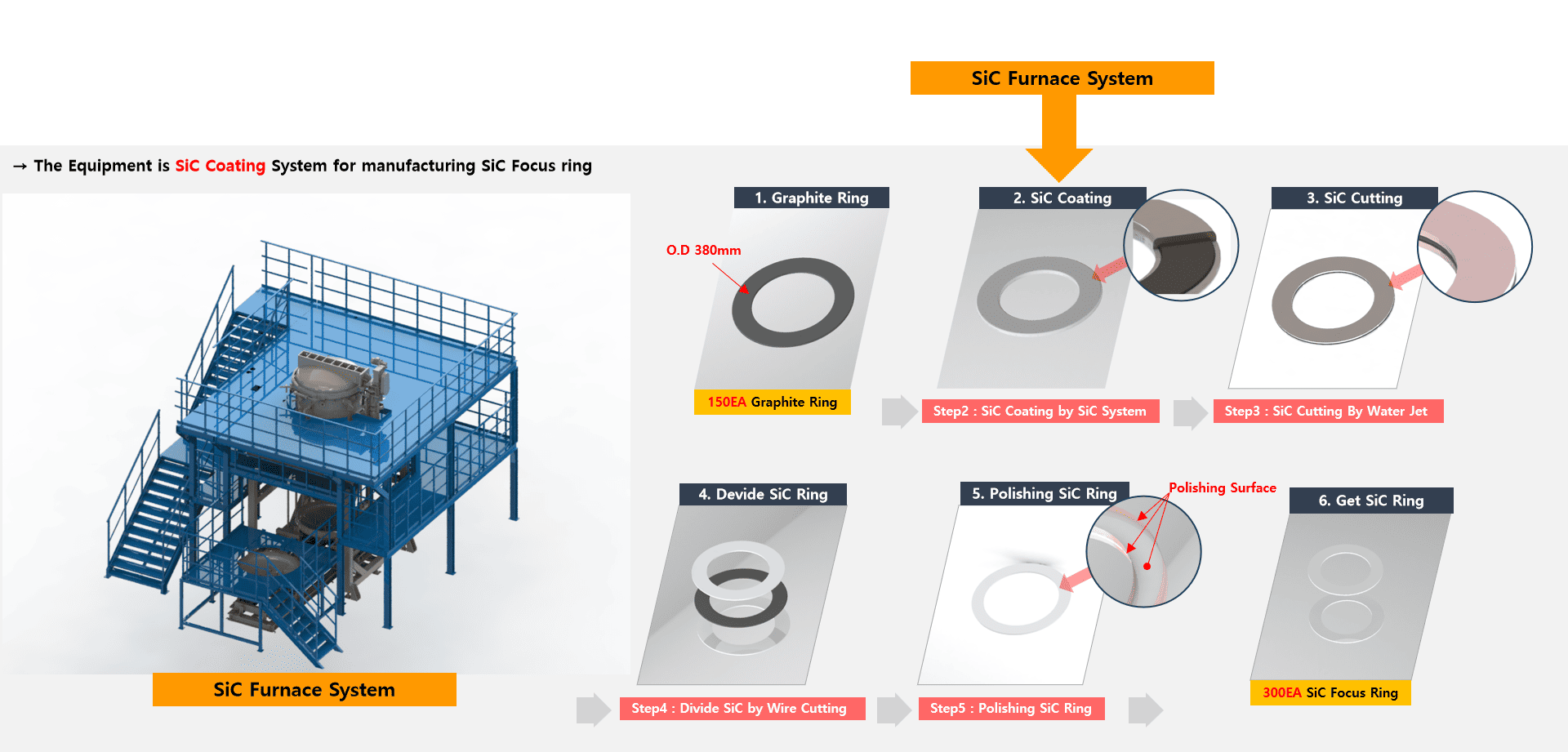

Produkcja pierścieni ostrości Solid CVD SiC to wysoce zsynchronizowany, sześcioetapowy proces:

• Wstępna obróbka podłoża grafitowego
• Osadzanie powłoki SiC (proces podstawowy)
• Cięcie i kształtowanie strumieniem wody
• Separacja przy cięciu drutem
• Precyzyjne polerowanie
• Końcowa kontrola jakości i akceptacja

Dzięki dojrzałemu systemowi zarządzania procesem z każdej partii 150 substratów grafitowych można uzyskać około 300 gotowych pierścieni ogniskujących SiC, co wykazuje wysoką wydajność konwersji.

II. Głębokie nurkowanie techniczne: od surowca do gotowej części

1. Przygotowanie materiału: wybór grafitu o wysokiej czystości

Podróż zaczyna się od wyboru pierścionków grafitowych premium. Czystość, gęstość, porowatość i dokładność wymiarowa grafitu bezpośrednio wpływają na przyczepność i jednorodność późniejszej powłoki SiC. Przed obróbką każde podłoże przechodzi testy czystości i weryfikację wymiarową, aby upewnić się, że zero zanieczyszczeń zakłóca osadzanie.

2. Osadzanie powłok: serce stałego CVD

Najbardziej krytyczną fazą jest proces CVD, prowadzony w wyspecjalizowanych systemach pieców SiC. Podzielony jest na dwa wymagające etapy:

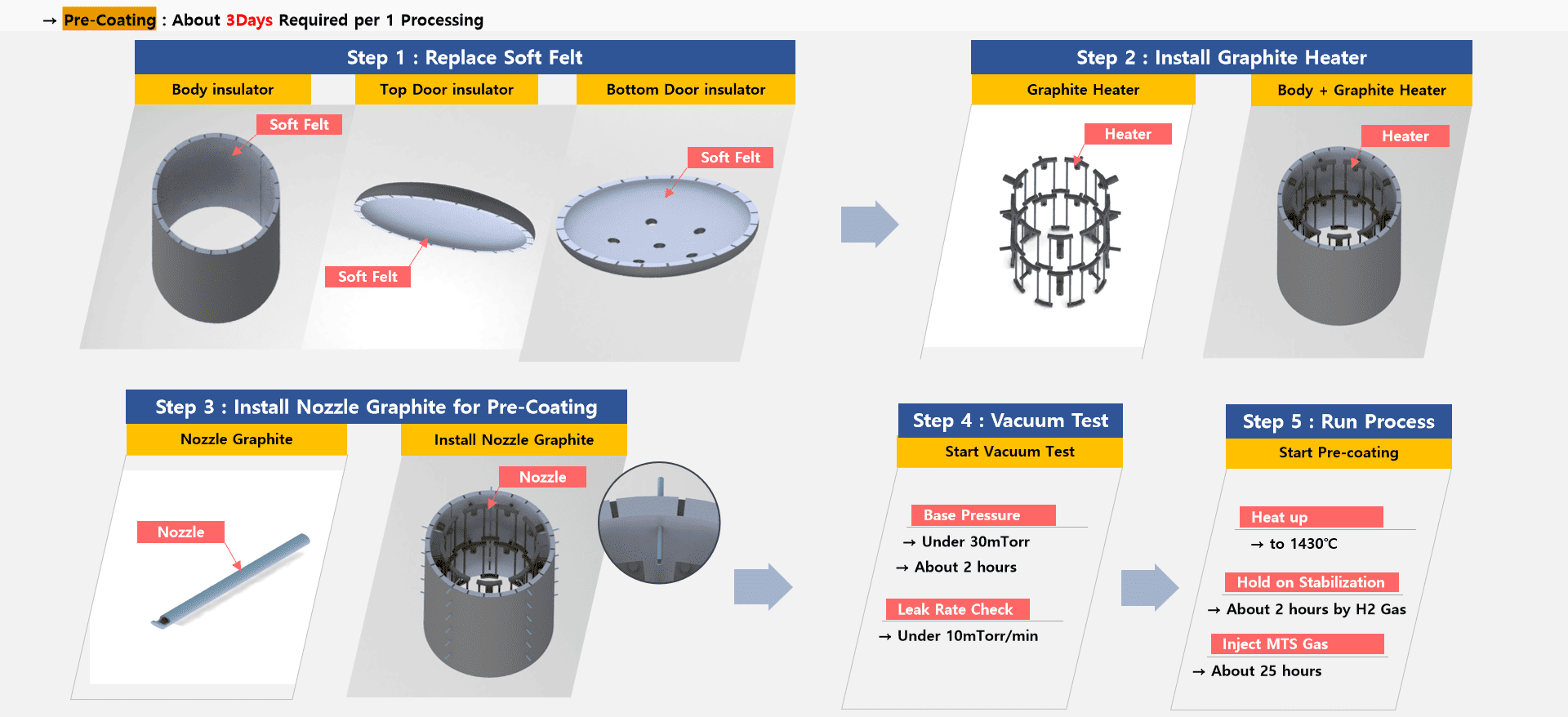

(1) Proces wstępnego powlekania (~3 dni/partię):

• Konfiguracja: Wymień izolację z miękkiego filcu (górna, dolna i boczne ściany), aby zapewnić spójność termiczną; zainstalować grzejniki grafitowe i specjalistyczne dysze do powlekania wstępnego.
• Testowanie próżni i szczelności: Aby zapobiec mikrowyciekom, komora musi osiągnąć ciśnienie bazowe poniżej 30 mTorr przy szybkości wycieku poniżej 10 mTorr/min.
• Początkowe osadzanie: Piec nagrzewa się do 1430°C. Po 2 godzinach stabilizacji atmosfery H₂, na 25 godzin wtryskiwany jest gaz MTS, który tworzy warstwę przejściową zapewniającą doskonałe wiązanie powłoki głównej.

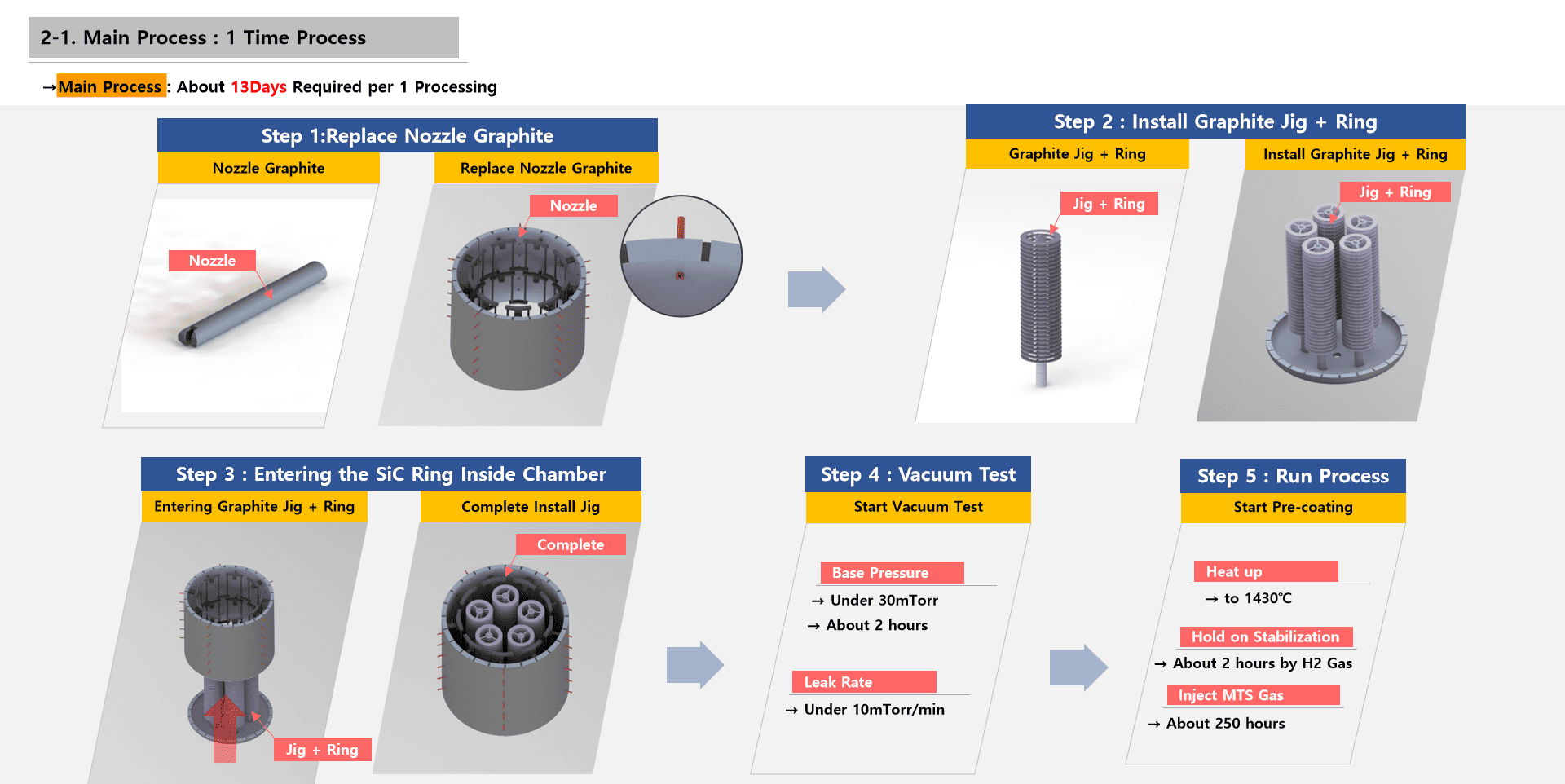

(2) Główny proces powlekania (~13 dni/partię):

• Konfiguracja: Wyreguluj ponownie dysze i zamontuj grafitowe przyrządy z pierścieniami docelowymi.
• Kontrola wtórnej próżni: Przeprowadzany jest rygorystyczny test próżni wtórnej, aby zagwarantować, że środowisko osadzania pozostanie idealnie czyste i stabilne.
• Trwały wzrost: Utrzymując temperaturę 1430°C, wtryskiwano gaz MTS przez około 250 godzin. W tych warunkach wysokiej temperatury MTS rozkłada się na atomy Si i C, które powoli i równomiernie osadzają się na powierzchni grafitu. Tworzy to gęstą, nieporowatą powłokę SiC – cechę charakterystyczną jakości Solid CVD.

3. Kształtowanie i precyzyjna separacja

• Cięcie strumieniem wody: Strumienie wody pod wysokim ciśnieniem wykonują wstępne kształtowanie, usuwając nadmiar materiału w celu zdefiniowania szorstkiego profilu pierścienia.
• Cięcie drutem: Precyzyjne cięcie drutem oddziela materiał sypki na pojedyncze pierścienie z dokładnością do mikrona, zapewniając, że spełniają one rygorystyczne tolerancje montażowe.

4. Wykończenie powierzchni: precyzyjne polerowanie

Po cięciu powierzchnia SiC jest poddawana polerowaniu w celu wyeliminowania mikroskopijnych wad i tekstur obróbki. Zmniejsza to chropowatość powierzchni, co jest niezbędne do minimalizacji zakłóceń cząstek podczas procesu plazmowego i zapewnienia stałej wydajności płytek.

5. Kontrola końcowa: Walidacja oparta na standardach

Każdy komponent musi przejść rygorystyczne kontrole:

• Dokładność wymiarowa (np. tolerancja średnicy zewnętrznej ± 0,01 mm)
• Grubość i jednolitość powłoki
• Chropowatość powierzchni
• Czystość chemiczna i skanowanie defektów

III. Ekosystem: integracja sprzętu i systemy gazowe

1. Kluczowa konfiguracja sprzętu

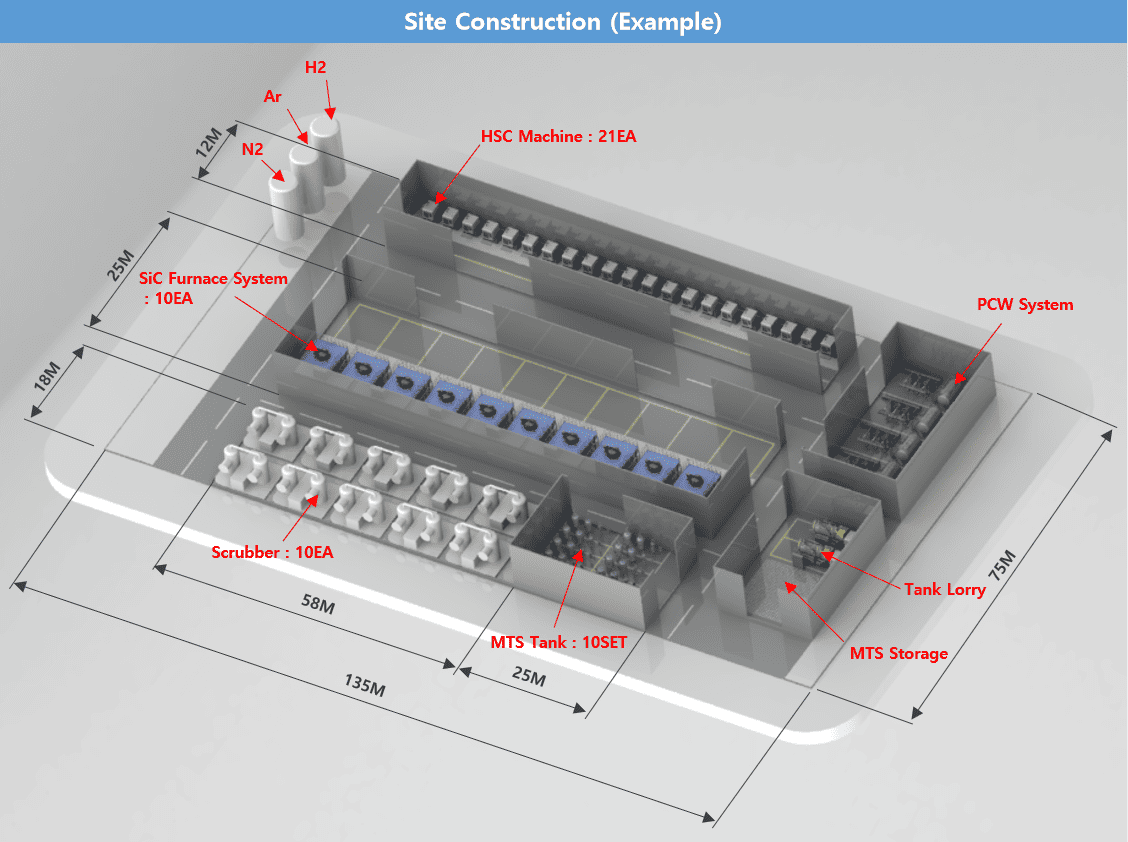

Linia produkcyjna światowej klasy opiera się na zaawansowanej infrastrukturze:

• Systemy pieców SiC (10 jednostek): Masywne jednostki (7,9 m x 6,6 m x 9,7 m) umożliwiające zsynchronizowane operacje na wielu stacjach.
• Dostawa gazu: 10 zestawów zbiorników MTS i platform dostawczych zapewnia stabilność przepływu o wysokiej czystości.
• Systemy wsparcia: w tym 10 płuczek zapewniających bezpieczeństwo środowiska, systemy chłodzenia PCW i 21 jednostek HSC (obróbka z dużą prędkością).

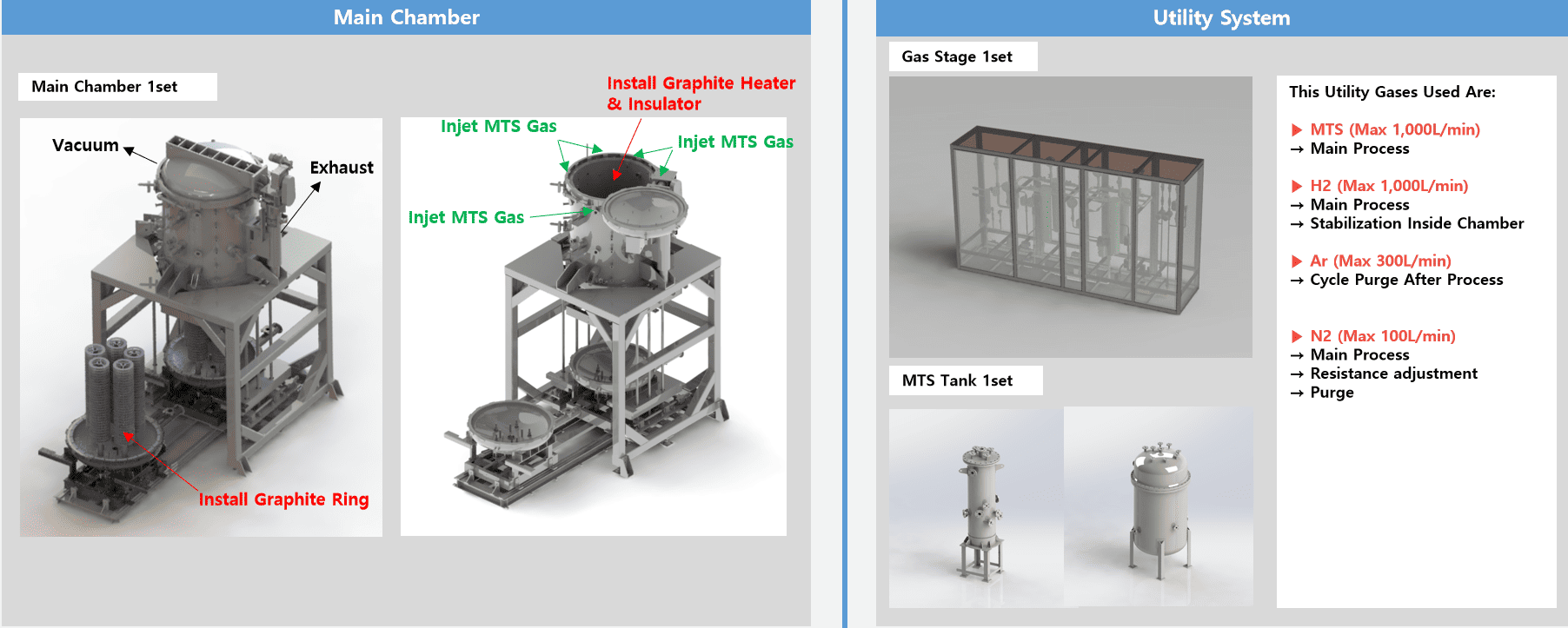

2. Funkcje rdzenia systemu gazowego

• MTS (maks. 1000 l/min): Główne źródło osadzania dostarczające atomy Si i C.
• Wodór (H₂, maks. 1000 l/min): Stabilizuje atmosferę pieca i wspomaga reakcję
• Argon (Ar, maks. 300 l/min): Używany do czyszczenia i oczyszczania po procesie.
• Azot (N₂, maks. 100 l/min): Używany do regulacji oporu i oczyszczania układu.

Wniosek

Pierścień ostrości Solid CVD SiC może wydawać się „materiałem eksploatacyjnym”, ale w rzeczywistości jest arcydziełem inżynierii materiałowej, technologii próżniowej i kontroli gazu. Od pochodzenia grafitu po gotowy komponent – ​​każdy krok jest świadectwem rygorystycznych standardów wymaganych do obsługi zaawansowanych węzłów półprzewodnikowych.

W miarę kurczenia się węzłów procesowych zapotrzebowanie na wysokowydajne komponenty SiC będzie tylko rosło. Dojrzałe, systematyczne podejście do produkcji zapewnia stabilność w komorze trawienia i niezawodność następnej generacji chipów.
