Powłoka SiC vs. TaC: najlepsza tarcza dla susceptorów grafitowych w półprocesie wysokotemperaturowym

W świecie półprzewodników o szerokiej przerwie energetycznej (WBG) jeśli zaawansowany proces produkcyjny jest „duszą”, grafitowy susceptor jest „kręgosłupem”, a jego powłoka powierzchniowa jest krytyczną „powłoką”. Powłoka ta, zwykle o grubości zaledwie kilkudziesięciu mikronów, decyduje o żywotności drogich materiałów grafitowych w trudnych warunkach termochemicznych. Co ważniejsze, ma to bezpośredni wpływ na czystość i wydajność wzrostu epitaksjalnego.

Obecnie w branży dominują dwa główne rozwiązania w zakresie powłok CVD (chemiczne osadzanie z fazy gazowej):Powłoka z węglika krzemu (SiC).IPowłoka z węglika tantalu (TaC).. Chociaż oba spełniają zasadniczą rolę, ich fizyczne ograniczenia powodują wyraźną rozbieżność w obliczu coraz bardziej rygorystycznych wymagań produkcji nowej generacji.


1. Powłoka CVD SiC: standard branżowy dla dojrzałych węzłów

Jako światowy punkt odniesienia w przetwarzaniu półprzewodników, powłoka CVD SiC jest rozwiązaniem typu „go-to” dla susceptorów GaN MOCVD i standardowego sprzętu epitaksjalnego SiC (Epi). Do jego podstawowych zalet należą:

Doskonałe hermetyczne uszczelnienie: Powłoka SiC o dużej gęstości skutecznie uszczelnia mikropory powierzchni grafitu, tworząc solidną barierę fizyczną, która zapobiega odgazowaniu pyłu węglowego i zanieczyszczeń podłoża w wysokich temperaturach.

Stabilność pola cieplnego: Dzięki współczynnikowi rozszerzalności cieplnej (CTE) ściśle dopasowanemu do podłoży grafitowych, powłoki SiC pozostają stabilne i wolne od pęknięć w standardowym oknie temperatur epitaksjalnych od 1000°C do 1600°C.

Opłacalność: W przypadku większości popularnych urządzeń zasilających powłoka SiC pozostaje „najlepszym punktem”, w którym wydajność spotyka się z opłacalnością.


2. Powłoka CVD TaC: przesuwanie granic wzrostu w wysokiej temperaturze

Wraz z przejściem branży na 8-calowe płytki SiC, wzrost kryształów PVT (fizyczny transport pary) wymaga jeszcze bardziej ekstremalnych warunków. Kiedy temperatura przekracza krytyczny próg 2000°C, tradycyjne powłoki uderzają w barierę wydajności. W tym miejscu powłoka CVD TaC zmienia zasady gry:

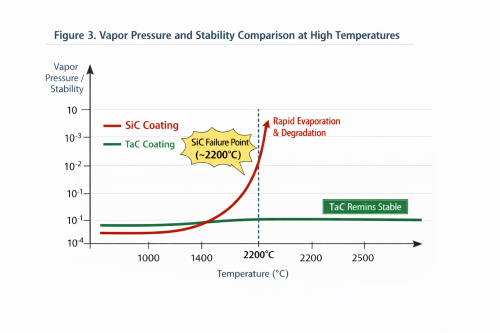

Niezrównana stabilność termodynamiczna: węglik tantalu (TaC) może poszczycić się zdumiewającą temperaturą topnienia wynoszącą 3880°C. Według badań opublikowanych w czasopiśmie Journal of Crystal Growth powłoki SiC ulegają „niekongruentnemu odparowaniu” w temperaturze powyżej 2200°C, gdzie krzem sublimuje szybciej niż węgiel, co prowadzi do degradacji strukturalnej i zanieczyszczenia cząstkami. Natomiast prężność pary TaC wynosi od 3 do 4o rzędy wielkości mniejsze niż SiC, utrzymując nieskazitelne pole termiczne dla wzrostu kryształów.

Doskonała obojętność chemiczna: W atmosferach redukujących zawierających H₂ (wodór) i NH₃ (amoniak), TaC wykazuje wyjątkową odporność chemiczną. Eksperymenty z zakresu materiałoznawstwa wskazują, że współczynnik utraty masy TaC w wysokotemperaturowym wodorze jest znacznie niższy niż w przypadku SiC, co jest niezbędne do ograniczenia dyslokacji gwintowych i poprawy jakości granicy faz w warstwach epitaksjalnych.


3. Kluczowe porównanie: jak wybrać na podstawie okna procesu

Wybór pomiędzy tymi dwoma nie polega na prostej wymianie, ale na precyzyjnym dopasowaniu do „okna procesu”.

Metryka wydajności
Powłoka CVD SiC
Powłoka CVD TaC
Znaczenie techniczne
Temperatura topnienia
~2730°C (sublimacja)
3880°C
Integralność strukturalna w ekstremalnych temperaturach
Maksymalna zalecana temperatura
2000°C - 2100°C
2400°C+
Umożliwia wzrost kryształów na dużą skalę
Stabilność chemiczna
Dobra (wrażliwa na H₂ przy wysokiej temperaturze)
Doskonały (obojętny)
Określa czystość środowiska procesowego
Prężność pary (2200°C)
Wysokie (ryzyko utraty krzemu)
Bardzo niski
Kontroluje defekty „włączenia węgla”.
Podstawowe aplikacje
Epitaksja GaN/SiC, susceptory LED
Wzrost SiC PVT, Epi o wysokim napięciu
Dostosowanie łańcucha wartości

4. Wniosek: podstawowa logika przełomów w rentownościach


Optymalizacja wydajności nie jest pojedynczym krokiem, ale wynikiem precyzyjnego dopasowania materiałów. Jeśli zmagasz się z „wtrąceniami węgla” we wzroście kryształów SiC lub chcesz obniżyć koszty materiałów eksploatacyjnych (CoC) poprzez wydłużenie żywotności części w środowiskach korozyjnych, przejście z SiC na TaC jest często kluczem do przełamania impasu.

Jako oddany twórca zaawansowanych półprzewodnikowych materiałów powłokowych, firma VeTek Semiconductor opanowała ścieżki technologiczne zarówno CVD SiC, jak i TaC. Nasze doświadczenie pokazuje, że nie ma „najlepszego” materiału – jest jedynie najbardziej stabilne rozwiązanie dla określonego reżimu temperatury i ciśnienia. Dzięki precyzyjnej kontroli jednorodności osadzania umożliwiamy naszym klientom przesuwanie granic wydajności płytek w erze 8-calowej ekspansji.


Autor:Serę Lee


Referencje:

[1] „Prężność pary i parowanie SiC i TaC w środowiskach o wysokiej temperaturze”, Journal of Crystal Growth.

[2] „Stabilność chemiczna ogniotrwałych węglików metali w atmosferach redukujących”, chemia materiałów i fizyka.

[3] „Kontrola defektów we wzroście monokryształów SiC o dużych rozmiarach przy użyciu komponentów pokrytych TaC”, Forum Nauki o Materiałach.
