Maksymalizacja wydajności fabryki: dlaczego CVD Solid SiC to najlepszy wybór w przypadku krytycznych części komory

W zaawansowanej produkcji półprzewodników przemysł wycisnął do ostatniej kropli wydajności z układów „Graphite + SiC Coating”. Działało to przez lata, ale w miarę wkraczania w technologię 3 nm i dalej stary interfejs między podłożem a osłoną staje się ogromnym problemem. Niedopasowanie CTE nie jest już tylko problemem teoretycznym – to zabójca wydajności, powodujący mikropęknięcia, które po prostu nie znikają.

Dlatego przejście w stronę monolitycznego materiału CVD Solid SiC to coś więcej niż tylko trend; jest to konieczność mechaniczna. Przechodzimy od prostej obróbki powierzchni do pełnego materiału konstrukcyjnego wyhodowanego od podstaw.

1. Proces podstawowy: synteza stałego SiC o wysokiej czystości CVD

Wytwarzanie czystego wlewka CVD Solid SiC to zupełnie inna sprawa w porównaniu ze standardowym osadzaniem. Zaczyna się od metylotrichlorosilanu (MTS), ale magia dzieje się w stabilności reakcji w czasie.

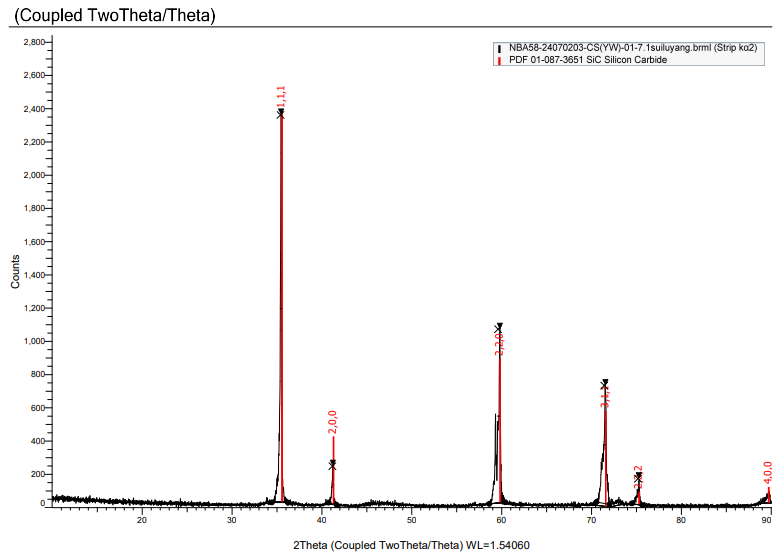

• Faza pary do masy:Patrzymy na temperatury osiągające optymalny punkt powyżej 1200°C, w którym atomy krzemu i węgla łączą się w gęstą sieć beta-SiC.
• Czynnik czasu:W przeciwieństwie do szybkiej powłoki o grubości 100 μm, część stała wymaga dni, a czasem tygodni ciągłego, stabilnego wzrostu. Fizyki nie można przyspieszać.

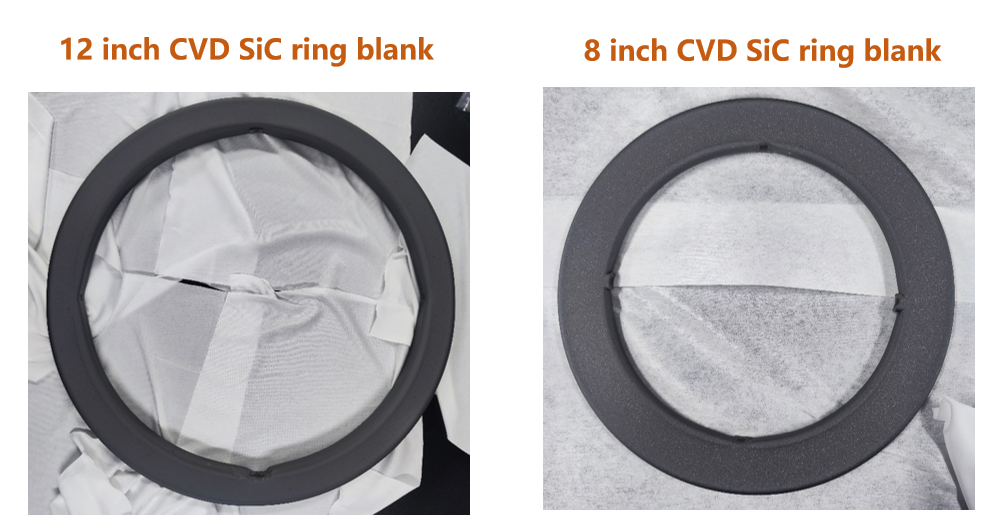

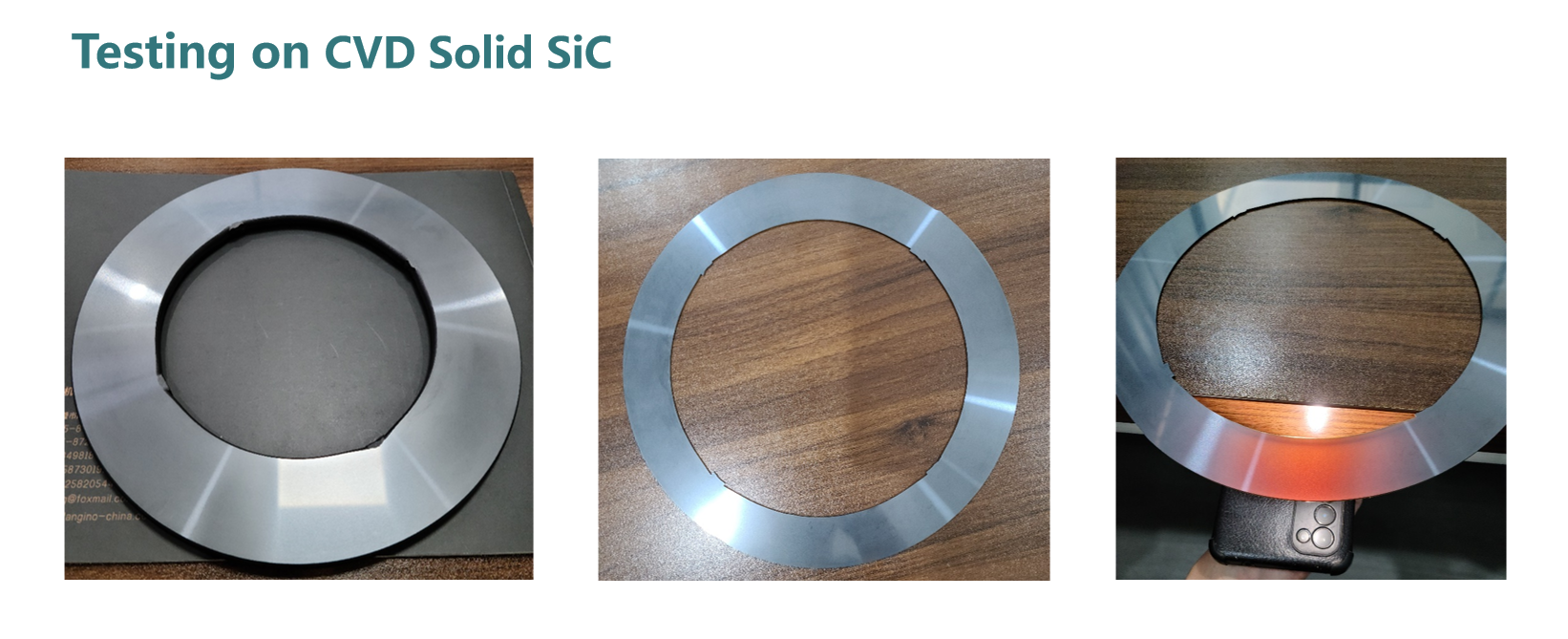

• Inżynieria precyzyjna:Po zakończeniu wzrostu substrat jest usuwany w celu uzyskania czystego wlewka stałego SiC CVD. Wlewek ten poddawany jest następnie obróbce narzędziami diamentowymi w celu wytworzenia części o wysokiej tolerancji, takich jak pierścienie ostrości z litego SiC CVD.

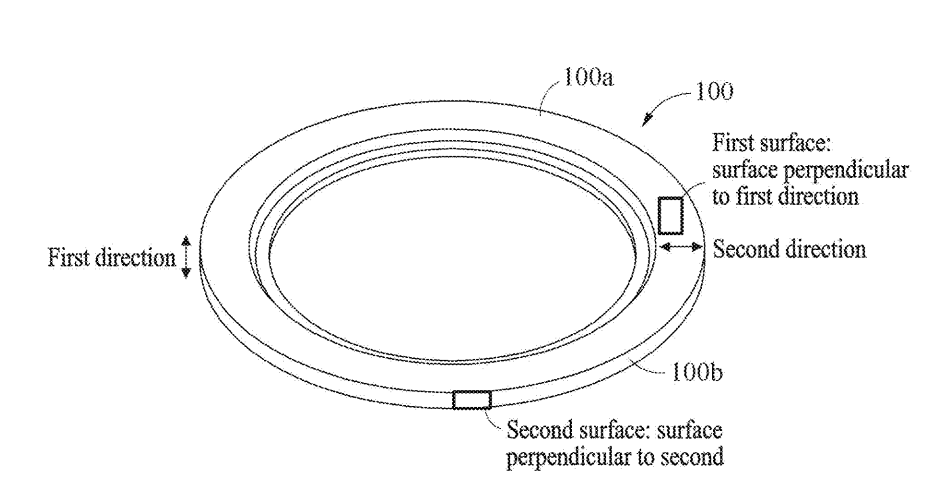

Schemat strukturalny:Jak pokazano na rysunku, wytwarzanie elementów CVD z litego SiC wymaga całkowitej kontroli nad orientacją geometryczną. Optymalizując parametry osadzania, zapewniamy, że materiał posiada wysoce spójne właściwości fizyczne we wszystkich wymiarach (pierwszy i drugi kierunek). Ta stabilność strukturalna zapewnia, że ​​części zachowują wyjątkową płaskość i prostopadłość powierzchni po obróbce, doskonale spełniając rygorystyczne tolerancje 8-calowych i 12-calowych linii produkcyjnych na dużą skalę.

2. Dlaczego warto wybrać CVD Solid SiC?

W porównaniu ze spiekanym SiC lub tradycyjnymi powłokami, CVD Solid SiC oferuje niezrównane zalety:

• Ultrawysoka czystość (5N-7N):Ponieważ jest to proces w fazie gazowej, nie ma żadnych środków wspomagających spiekanie ani spoiw metalicznych. Brak spoiw oznacza brak migracji jonów metali do tlenku bramki.
• Gęstość niemal teoretyczna:W procesie CVD powstaje materiał o praktycznie zerowej porowatości (<0,1%). Ta ekstremalna gęstość sprawia, że ​​CVD Solid SiC jest wyjątkowo odporny na erozję plazmową, znacznie zmniejszając wytwarzanie cząstek podczas procesu trawienia.
• Eliminacja naprężeń termicznych:Będąc monolitycznym kawałkiem jednofazowego beta-SiC, materiał eliminuje ryzyko rozwarstwiania się lub „łuszczenia” powłoki podczas szybkich cykli termicznych, drastycznie wydłużając średni czas między czyszczeniami (MTBC).

3. Kluczowe obszary zastosowań

Materiały CVD Solid SiC o wysokiej czystości są niezbędne w środowiskach narażonych na duże obciążenia:

• Trawienie plazmowe:Wysokiej klasy pierścienie ostrości CVD z litego SiC i głowice natryskowe gazowe zapewniają doskonałą odporność na plazmę CF4/O2.
• Wzrost epitaksjalny (EPI):Jako wydajna alternatywa dla susceptorów, zapewniająca równomierny rozkład ciepła.
• Szybka obróbka termiczna (RTP):Zapewnianie jednorodności płytek i zapobieganie zanieczyszczeniom podczas ekstremalnych wzrostów temperatur.

4.Wniosek

Chociaż proces CVD Solid SiC wymaga wyższego początkowego progu produkcyjnego, kompleksowy zwrot z inwestycji (ROI) jest oczywisty. Znacząco wydłużając żywotność kluczowych materiałów eksploatacyjnych i zmniejszając ilość złomu płytek, CVD Solid SiC umożliwia fabrykom osiągnięcie długoterminowej redukcji kosztów i wzrostu wydajności.
