Veeco Mocvd Providence

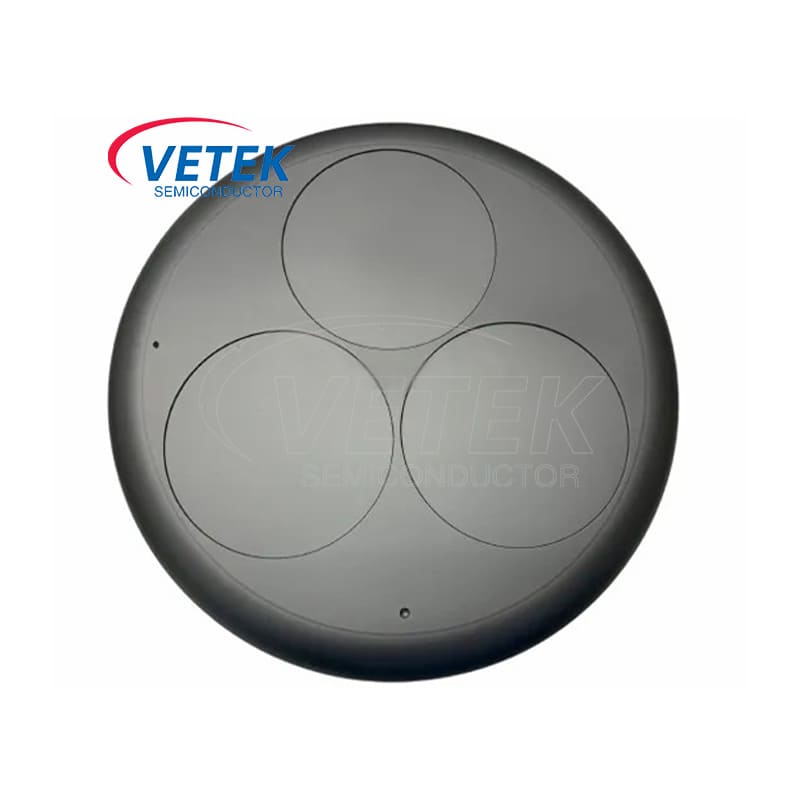

To półprzewodnikVeeco MocvdPodatnik wafla jest kluczowym elementem, starannie zmodyfikowanym za pomocą ultraczystego grafitu zpowłoka z węglików silikonowych (SIC). TenPowłoka sicZapewnia wiele korzyści, w szczególności, umożliwiając wydajne transfer termiczny do podłoża. Osiągnięcie optymalnego rozkładu cieplnego w podłożu jest niezbędne do jednolitej kontroli temperatury, zapewniając spójne, wysokiej jakości osadzanie cienkowarstwowe, co jest kluczowe w produkcji urządzeń półprzewodnikowych.

Parametry techniczne

Matryca właściwości materiału

Kluczowe wskaźniki VETEK standardowe tradycyjne rozwiązania

Materiał podstawowy czystość 6n izostatyczny grafit 5n formowany grafit

Stopień dopasowania CTE (25-1400 ℃) α α ≤ 0,3 × 10⁻⁶/ k α ≥1,2 × 10⁻⁶/ k

Przewodnictwo cieplne @800 ℃ 110 W/m · K 85 W/M · K

Chropowatość powierzchni (RA) ≤0,1 μm ≥0,5 μm

Tolerancja kwasu (pH = 1@80 ℃) 1500 cykli 300 cykli

Rekonstrukcja przewagi podstawowej

Innowacje w zarządzaniu termicznym

Atomowa technika dopasowywania CTE

Japan Toyo Carbon Graphit/SGL Substrate + Gradient SIC Coating

Naprężenie cyklu termicznego zmniejszyło się o 82% (zmierzone 1400 ℃↔RT 500 cykli bez pękania)

Inteligentny projekt pola termicznego

12-strefowa struktura kompensacji temperatury: osiąga jednolitość ± 0,5 ℃ na powierzchni wafla φ200 mm

Dynamiczna odpowiedź termiczna: gradient temperatury ≤1,2 ℃/cm przy prędkości ogrzewania 5 ℃/s

System ochrony chemicznej
Potrójna bariera złożona

50 μm gęsta główna warstwa ochronna SIC

Nanotaca warstwa przejściowa (opcjonalnie)

Gensacja infiltracji w fazie gazowej

Zweryfikowane przez ASTM G31-21:

CL Wskaźnik korozji podstawowej <0,003 mm/rok

NH3 narażony na 1000H bez korozji granicy ziarna

Inteligentny system produkcyjny

Cyfrowe przetwarzanie bliźniaków

Pięcioosiowe centrum obróbki: dokładność pozycji ± 1,5 μm

Online 3D Skanowanie Kontrola: 100% weryfikacja pełnowymiarowa (zgodnie z ASME Y14.5)

Prezentacja wartości opartej na scenariuszach

Produkcja półprzewodników trzeciej generacji

Scenariusz aplikacji Parametry procesu Korzyści klientów

GAN HEMT 6 cali /150 μm epitaksjalny dwuwymiarowy fluktuacja gęstości gazu elektronowego <2%

SIC MOSFET C Jednowościa domieszkowania ± 3% odchylenie napięcia progowego jest zmniejszone o 40%

Jednomiomowość fali mikro LED ± 1,2 nm szybkość pochylenia wzrosła o 15%

Optymalizacja kosztów utrzymania

Okres czyszczenia jest przedłużany o 3 razy: HF: HNO ₃ = 1: 3 WSPÓŁPROTYCZNE CZYSZCZENIE WYSOKIEJ WYSOKIE

System przewidywania części życiowych części zamiennych: Dokładność algorytmu AI ± 5%

VETEK SEMICONDUCTOR VEOECO MOCVD STREATORS:
