Powłoka z węglika krzemu

Firma VeTek Semiconductor specjalizuje się w produkcji ultraczystych powłok z węglika krzemu. Powłoki te są przeznaczone do nakładania na oczyszczony grafit, ceramikę i elementy z metali ogniotrwałych.


Nasze powłoki o wysokiej czystości są przeznaczone przede wszystkim do stosowania w przemyśle półprzewodników i elektroniki. Służą jako warstwa ochronna dla nośników płytek, susceptorów i elementów grzejnych, chroniąc je przed korozyjnymi i reaktywnymi środowiskami spotykanymi w procesach takich jak MOCVD i EPI. Procesy te są integralną częścią przetwarzania płytek i produkcji urządzeń. Dodatkowo nasze powłoki doskonale nadają się do zastosowań w piecach próżniowych i podgrzewaniu próbek, gdzie występują środowiska o wysokiej próżni, reaktywne i tlenowe.


W VeTek Semiconductor oferujemy kompleksowe rozwiązanie z naszymi zaawansowanymi możliwościami warsztatu mechanicznego. Dzięki temu jesteśmy w stanie wyprodukować podstawowe komponenty z grafitu, ceramiki lub metali ogniotrwałych i samodzielnie nałożyć powłoki ceramiczne SiC lub TaC. Świadczymy również usługi powlekania części dostarczonych przez klienta, zapewniając elastyczność w celu zaspokojenia różnorodnych potrzeb.


Nasze produkty z powłoką z węglika krzemu są szeroko stosowane w epitaksji Si, epitaksji SiC, systemie MOCVD, procesie RTP/RTA, procesie trawienia, procesie trawienia ICP/PSS, procesie różnych typów diod LED, w tym niebieskich i zielonych diod LED, UV LED i głębokiego UV LED itp., który jest dostosowany do sprzętu firm LPE, Aixtron, Veeco, Nuflare, TEL, ASM, Annealsys, TSI i tak dalej.


Części reaktora, które możemy wykonać:


Aixtron G5 MOCVD Susceptors


Powłoka z węglika krzemu ma kilka unikalnych zalet:

Silicon Carbide Coating several unique advantages



Parametr powłoki z węglika krzemu VeTek Semiconductor

Podstawowe właściwości fizyczne powłok CVD SiC
Nieruchomość Typowa wartość
Struktura kryształu Polikrystaliczna faza β FCC, głównie zorientowana na (111).
Gęstość powłoki SiC 3,21 g/cm3
Powłoka SiC Twardość Twardość 2500 Vickersa (obciążenie 500 g)
ROZMIAR ZIARNA 2 ~ 10 µm
Czystość chemiczna 99,99995%
Pojemność cieplna 640 J·kg-1·K-1
Temperatura sublimacji 2700 ℃
Wytrzymałość na zginanie 415 MPa RT 4-punktowy
Moduł Younga Zagięcie 430 Gpa, 4-punktowe, 1300 ℃
Przewodność cieplna 300W·m-1·K-1
Rozszerzalność cieplna (CTE) 4,5×10-6K-1

STRUKTURA KRYSTALICZNA FILMU CVD SIC

CVD SIC FILM CRYSTAL STRUCTURE



View as

CVD SIC Coating Wafer Epi Epitceptor

CVD SIC Coating Wafer Epi Epitceptor

VETEK półprzewodnik CVD Powłoka SIC Wafer EPI jest niezbędnym elementem wzrostu epitaksji SIC, oferującym doskonałe zarządzanie termicznie, odporność chemiczną i stabilność wymiarową. Wybierając podatnik Epi EPI powlekania CVD SIC VETEK SIConductor, zwiększysz wydajność procesów MOCVD, prowadząc do produktów wyższej jakości i większej wydajności w operacjach produkcyjnych półprzewodników. Witaj swoje dalsze zapytania.
Powłoka CVD SIC Grafitowa podatność

Powłoka CVD SIC Grafitowa podatność

VETEK Semiconductor CVD Coating SIC Graphitor jest jednym z ważnych elementów w przemyśle półprzewodników, takim jak wzrost epitaksjalny i przetwarzanie opłat. Jest stosowany w MOCVD i innych urządzeniach do obsługi przetwarzania i obsługi płytek i innych materiałów precyzyjnych. VETEK Semiconductor ma wiodące chińskie możliwości związane z grafitą i możliwościami produkcji i produkcji zawartej w podatności grafitowej SIC powlekanych w Chinach i oczekuje na konsultacje.
Element grzewczy CVD SIC

Element grzewczy CVD SIC

Element ogrzewania powlekania CVD odgrywa rolę w materiałach grzewczych w piecu PVD (osadzanie parowania). Vetek Semiconductor jest wiodącym producentem ogrzewania CVD SIC w Chinach. Mamy zaawansowane możliwości powlekania CVD i możemy zapewnić dostosowane produkty powlekania CVD SIC. Vetek Semiconductor nie może się doczekać zostania partnerem w elemencie grzewczym powlekanym SIC.

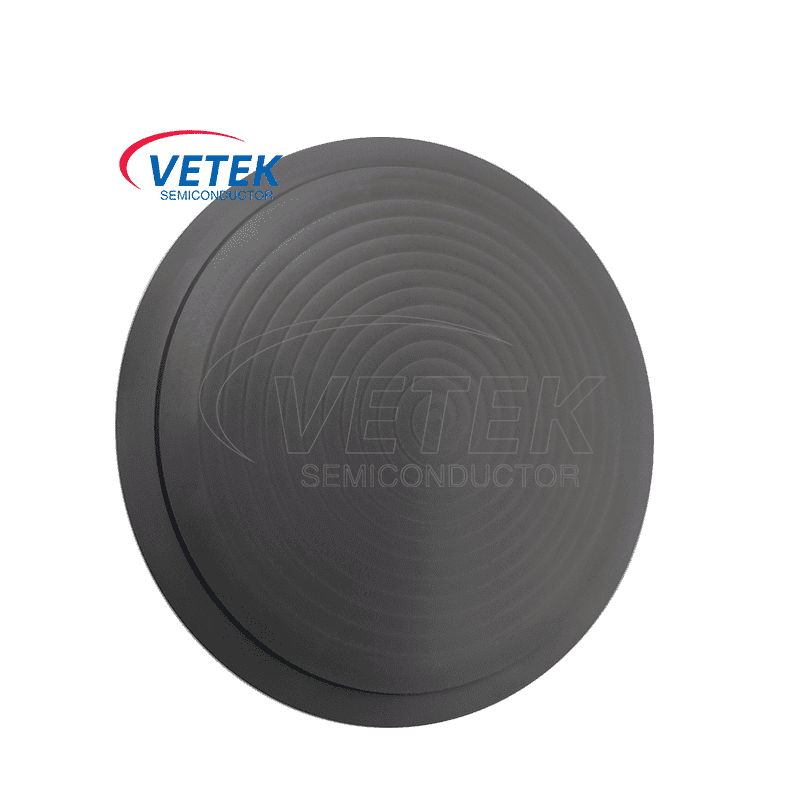

Obszarowanie grafitu

Obszarowanie grafitu

Ważna rotacja grafitu o wysokiej czystości odgrywa ważną rolę we wzroście epitaksji azotku galu (proces MOCVD). VETEK Semiconductor jest wiodącym grafitem producenta i dostawcy podatności w Chinach. Opracowaliśmy wiele produktów grafitowych o dużej czystości opartych na materiałach grafitowych o dużej czystości, które w pełni spełniają wymagania branży półprzewodnikowej. Vetek Semiconductor nie może się doczekać, aby zostać partnerem w obracaniu podatności grafitowej.
Pierścień grafitowy o wysokiej czystości

Pierścień grafitowy o wysokiej czystości

Pierścień grafitowy o wysokiej czystości jest odpowiedni do procesów wzrostu epitaxialnego GAN. Ich doskonała stabilność i doskonała wydajność sprawiły, że były szeroko stosowane. Vetek Semiconductor produkuje i produkuje wiodący światowy pierścień grafitowy o wysokiej czystości, aby pomóc branży Epitaxy Gan w dalszym rozwoju. Vetesemi oczekuje na zostanie twoim partnerem w Chinach.

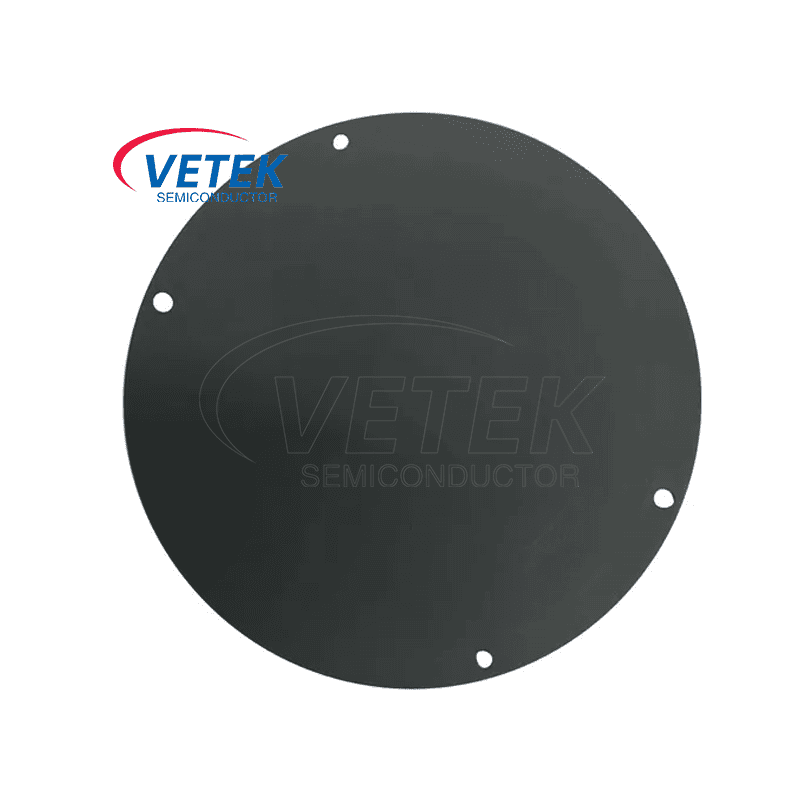

CVD SIC Naleśnik

CVD SIC Naleśnik

Jako wiodący producent i innowator produktów podatnych na naleśniki CVD SIC w Chinach. VETEK Semiconductor CVD SIC Naleśnia, jako komponent w kształcie dysku zaprojektowany dla sprzętu półprzewodnikowego, jest kluczowym elementem wspierającym cienkie wafle półprzewodników podczas osadzania epitaksjalnego w wysokiej temperaturze. Vetek Semiconductor jest zaangażowany w dostarczanie wysokiej jakości produktów podatnych na naleśniki SIC i zostanie swoim długoterminowym partnerem w Chinach po konkurencyjnych cenach.
Jako profesjonalny producent i dostawca w Chinach mamy własną fabrykę. Niezależnie od tego, czy potrzebujesz dostosowanych usług, aby zaspokoić konkretne potrzeby twojego regionu, czy chcesz kupić zaawansowane i trwałe Powłoka z węglika krzemu wyprodukowane w Chinach, możesz zostawić nam wiadomość.
