Gan Epitaxy Undertaker

Gan Epitaksy to zaawansowana technologia produkcji półprzewodników wykorzystywana do wytwarzania wysokowydajnych urządzeń elektronicznych i optoelektronicznych. Według różnych materiałów podłoża,Wafle epitaksjalne GanMożna podzielić na GAN oparte na Gan, Gan z SiC, GAN iGan-on-Si.

       Uproszczony schemat procesu MOCVD w celu wygenerowania epitaxii GAN

W produkcji epitaxii GAN podłoża nie można po prostu umieścić gdzieś do osadzania epitaksjalnego, ponieważ obejmuje różne czynniki, takie jak kierunek przepływu gazu, temperatura, ciśnienie, utrwalanie i spadające zanieczyszczenia. Dlatego potrzebna jest podstawa, a następnie podłoże jest umieszczane na dysku, a następnie osadzanie epitaksjalne jest wykonywane na podłożu za pomocą technologii CVD. Ta baza jest podatnikiem Epitaxy Gan.

Niedopasowanie sieci między SIC i GAN jest niewielkie, ponieważ przewodność cieplna SIC jest znacznie wyższa niż w przypadku Gan, Si i Sapphire. Dlatego, niezależnie od podłoża epitaksyjnego wafla GAN, podatnik na epitaksję GAN z powłoką SIC może znacznie poprawić charakterystykę termiczną urządzenia i zmniejszyć temperaturę połączenia urządzenia.

Niedopasowanie kratowe i niedopasowanie termiczne materiały

Podatnik na epitaksję Gan wyprodukowany przez Veteka Semiconductor ma następujące cechy:

Tworzywo: Podatność jest wykonana z grafitu o wysokiej czystości i powłoki SIC, która umożliwia mu wytrzymanie wysokich temperatur i zapewnianie doskonałej stabilności podczas produkcji epitaksjalnej. Podatność na półprzewodnik VETEK może osiągnąć czystość 99,9999% i zawartość zanieczyszczenia mniej niż 5pm.

Przewodność cieplna: Dobra wydajność termiczna umożliwia precyzyjną kontrolę temperatury, a dobra przewodność cieplna podatnika na epitaxy GAN zapewnia jednolite osadzanie epitaksji GAN.

Stabilność chemiczna: powłoka SIC zapobiega zanieczyszczeniu i korozji, dzięki czemu podatnik na epitaksję GAN może wytrzymać trudne środowisko chemiczne systemu MOCVD i zapewnić normalną produkcję epitaksji GAN.

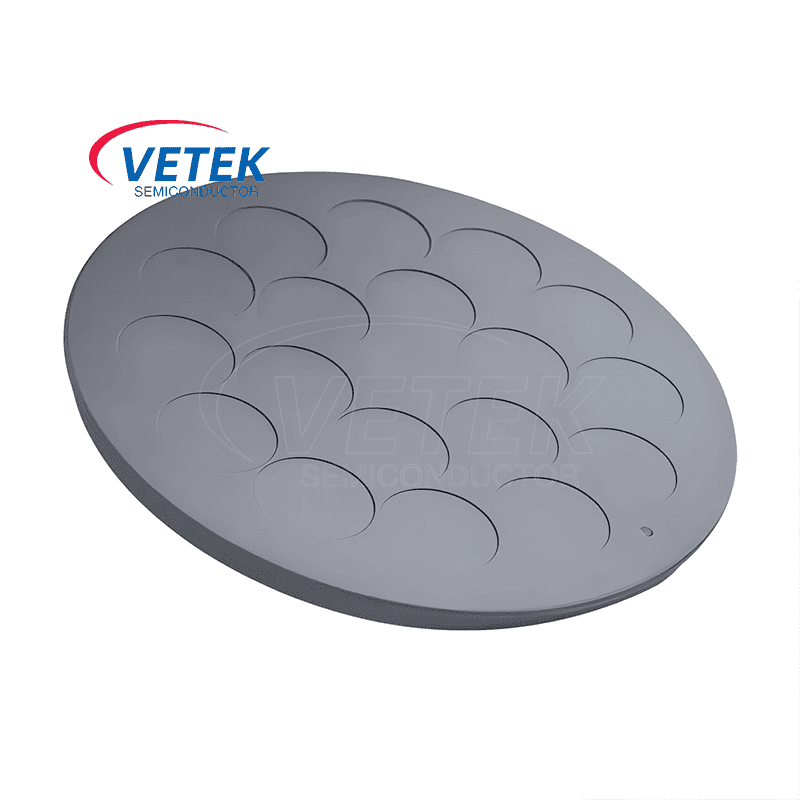

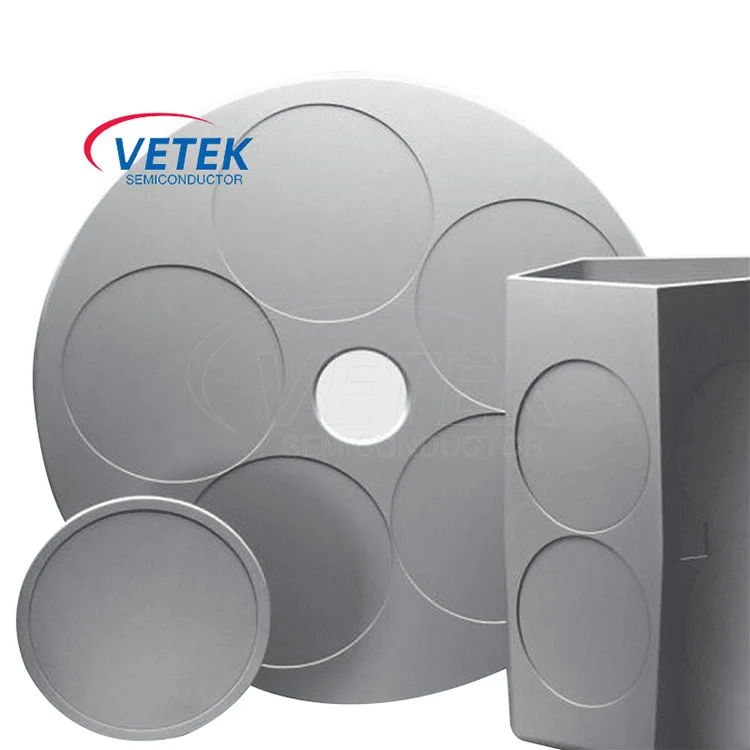

Projekt: Projekt strukturalny jest przeprowadzany zgodnie z potrzebami klientów, takimi jak podatniki w kształcie beczki lub w kształcie naleśnika. Różne struktury są zoptymalizowane pod kątem różnych technologii wzrostu epitaksjalnego, aby zapewnić lepszą wydajność opłat i jednorodność warstw.

Niezależnie od potrzeb, Vetek Semiconductor może zapewnić najlepsze produkty i rozwiązania. Nie mogę się doczekać konsultacji w dowolnym momencie.

Podstawowe właściwości fizycznePowłoka CVD SIC:

Uruchomić półprzewodnikGan Epitaksy Shops:
