VETEK Semiconductor Fizyczne osadzanie pary (PVD) jest zaawansowaną technologią procesów szeroko stosowaną w obróbce powierzchni i przygotowaniu cienkiego warstwy. Technologia PVD wykorzystuje metody fizyczne do bezpośredniej transformacji materiałów z stałego lub cieczy w gaz i tworzenia cienkiej warstwy na powierzchni docelowego podłoża. Ta technologia ma zalety wysokiej precyzji, wysokiej jednolitości i silnej przyczepności i jest szeroko stosowana w półprzewodnikach, urządzeniach optycznych, powłokach narzędzi i powłok dekoracyjnych. Witamy z nami!

Vetek Semiconductor to chiński producent dostarczający zaawansowane materiały półprzewodnikowe w procesie fizycznego osadzania z fazy gazowej, npSIC pokryty tyglem, tygiel z węgla szklistego,SIC Coating Grapite grzejniki, Kurek parowania z broni elektronowej.


Podstawowe zasady procesu PVD


Procesy fizycznego osadzania z fazy gazowej zwykle obejmują szereg specyficznych metod, takich jak odparowanie, napylanie katodowe i powlekanie jonowe. Niezależnie od zastosowanej metody podstawową zasadą fizycznego osadzania z fazy gazowej jest odparowanie materiału ze źródła poprzez ogrzewanie w wysokiej temperaturze lub bombardowanie jonami. Odparowany materiał przemieszcza się w postaci atomów lub cząsteczek w środowisku próżniowym lub niskociśnieniowym i skrapla się, tworząc cienką warstwę na powierzchni podłoża. Proces ten realizowany jest głównie metodami fizycznymi, unikając w ten sposób wpływu reakcji chemicznych na czystość materiału.


Zalety technologii fizycznego osadzania z fazy gazowej


Wysoka czystość i wysoka gęstość: Folie osadzane metodą PVD mają zwykle wysoką czystość i gęstość, co może znacznie poprawić działanie powłoki, takie jak odporność na zużycie, odporność na korozję i twardość.

Silna przyczepność filmowa: Proces PVD może tworzyć film z silną przyczepnością na podłożu, zapewniając, że film nie jest łatwy do zdejmowania podczas użytkowania, przedłużając żywotność produktu.

Szeroki zakres wyboru materiału: Technologia PVD może być stosowana do różnych materiałów, w tym metali, ceramiki i stopów, i może przygotować różne powłoki funkcjonalne, takie jak powłoki przewodzące, izolacyjne, odporne na ciepło i przeciwutleniające.

Ochrona środowiska i zrównoważony rozwój: W porównaniu z procesami takimi jak chemiczne odkładanie pary (CVD), proces fizycznego osadzania pary (PVD) jest bardziej przyjazny dla środowiska, nie obejmuje wytwarzania szkodliwych gazów i zmniejsza zanieczyszczenie dla środowiska.


Zastosowanie technologii PVD


Przemysł półprzewodnikowy: W produkcji półprzewodników fizyczne osadzanie z fazy gazowej jest często stosowane do przygotowania cienkowarstwowych elektrod, barier dyfuzyjnych i metalowych połączeń wzajemnych, aby zapewnić dobrą przewodność i stabilność komponentów.

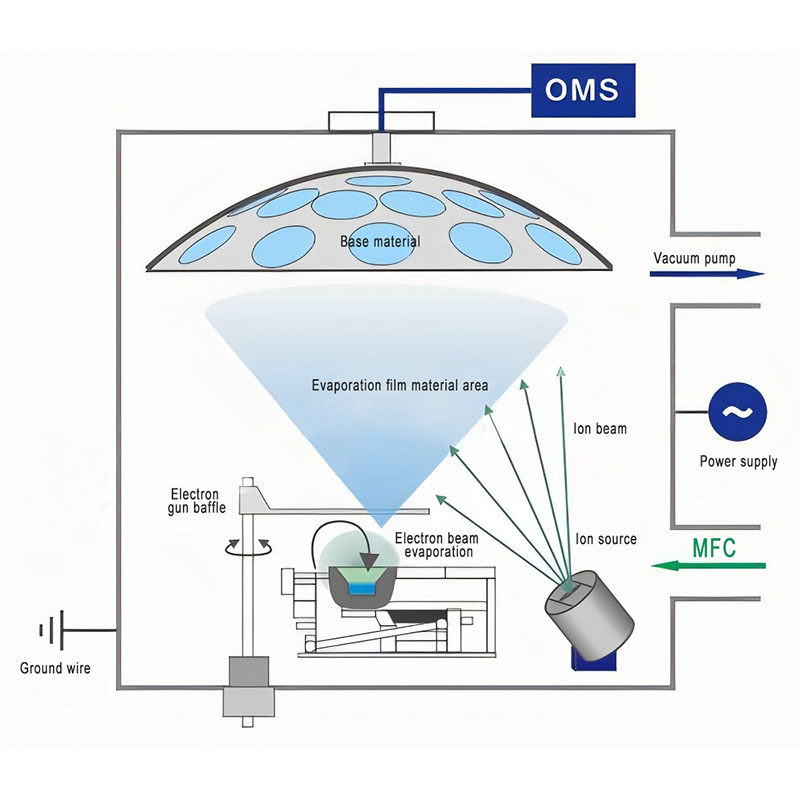

pvd-process

Urządzenia optyczne: Fizyczne technologię odkładania pary jest szeroko stosowana w powłokach optycznych, takich jak powłoki przeciwzakrzewkowe dla luster i soczewek, oraz produkcja filtrów optycznych w celu poprawy wydajności urządzeń optycznych.


physical-vapor-deposition-process
