Płytki piezoelektryczne PZT: wysokowydajne rozwiązania dla MEMS nowej generacji

W dobie szybkiej ewolucji systemów MEMS (mikroelektromechanicznych) wybór odpowiedniego materiału piezoelektrycznego jest decyzją decydującą o wydajności urządzenia. Cienkowarstwowe płytki PZT (tytanian cyrkonu ołowiu) okazały się najlepszym wyborem w porównaniu z alternatywami takimi jak AlN (azotek glinu), oferując doskonałe sprzęgło elektromechaniczne dla najnowocześniejszych czujników i siłowników.

Vetek Semiconductor dostarcza wiodące w branży płytki PZT-on-Si/SOI. Wykorzystując zaawansowane osadzanie cienkowarstwowe, zapewniamy wyjątkową jednorodność folii i jakość krystaliczną, opracowane specjalnie w celu przezwyciężenia typowych przeszkód branżowych, takich jak zmęczenie folii i pogorszenie wydajności.

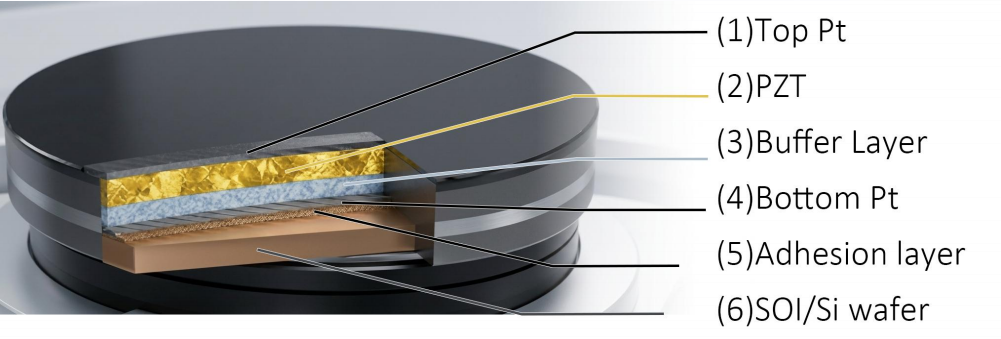

Architektura podstawowa: synergia Pt i PZT

Integralność stosu wielowarstwowego ma fundamentalne znaczenie dla wydajności ferroelektrycznej. W naszych waflach zastosowano precyzyjnie zaprojektowany stos metalowych elektrod i cienkich warstw ceramicznych:

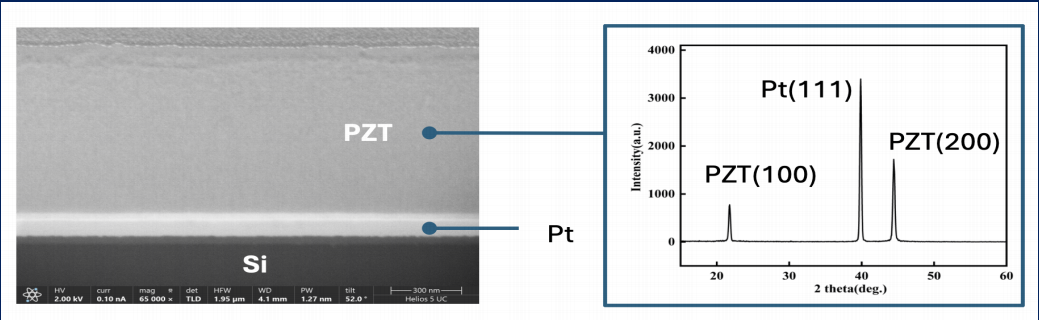

• Rdzeń piezoelektryczny PZT:Nasz proces koncentruje się na rygorystycznej kontroli orientacji kryształów. Według Muralta (2000), PZT z preferowaną orientacją (100) lub (001) daje znacznie wyższą podłużną stałą piezoelektryczną. Zoptymalizowane osadzanie Vetek zapewnia silną orientację (100), umożliwiając ogromną produkcję energii nawet przy grubościach na poziomie mikronów.
• Krytyczna warstwa elektrody Pt:Platyna (Pt) służy zarówno jako przewodnik elektryczny, jak i szablon wzrostu dla PZT. Znany ze swojej wysokiej przewodności i stabilności termicznej w środowiskach bogatych w tlen, Pt jest złotym standardem w branży dla elektrod dolnych (Takahashi i in., 1994). Utrzymujemy bardzo niską chropowatość powierzchni (Ra <= 1,0 nm), aby zapewnić idealny interfejs dla zarodkowania PZT.
• Zintegrowane warstwy buforowe:Aby stłumić dyfuzję pierwiastków pomiędzy PZT a podłożem krzemowym, stosujemy precyzyjny system warstwy buforowej. Warstwy te działają jako bariera fizyczna i bufor naprężeń, zapobiegając rozwarstwianiu się folii i zapewniając niezawodność mechaniczną całej płytki podczas złożonego trawienia MEMS.

Zastosowania docelowe: Gdzie stosuje się PZT?

Wysokowydajne płytki PZT są niezbędne w zastosowaniach wymagających precyzyjnego wykrywania mechaniczno-elektrycznego lub uruchamiania elektryczno-mechanicznego:

• Elektronika użytkowa (PMUT):Docelowymi klientami są producenci modułów smartfonów i firmy zajmujące się bezpieczeństwem biometrycznym. Przypadek zastosowania: Folie PZT generują fale ultradźwiękowe o wysokiej częstotliwości do wykrywania odcisków palców pod wyświetlaczem. W porównaniu do starszych rozwiązań, PMUT oparte na PZT oferują głębszą penetrację i wyższą rozdzielczość (Akbari i in., 2016), umożliwiając bezpieczne uwierzytelnianie biometryczne 3D.
• Telekomunikacja (RF MEMS):Docelowi klienci to projektanci front-endowych chipów RF i dostawcy infrastruktury 5G/6G. Przykład zastosowania: Wykorzystanie wysokiego współczynnika sprzężenia elektromechanicznego PZT do tworzenia przestrajalnych filtrów. Minimalizuje to utratę sygnału i zwiększa przepustowość, co ma kluczowe znaczenie dla zarządzania przeciążeniem widma w sieciach 5G.
• Druk przemysłowy:Docelowi klienci to producenci przemysłowych drukarek atramentowych i producenci elastycznych wyświetlaczy (OLED). Przypadek zastosowania: Płytki PZT są poddawane mikroobróbce w celu uzyskania ultraszybkich siłowników. Dzięki natychmiastowemu odkształceniu komory atramentu zapewniają pikolitrową precyzję dozowania płynu, co jest podstawą produkcji wyświetlaczy OLED i druku 3D w wysokiej rozdzielczości.
• Opieka zdrowotna:Docelowymi klientami są start-upy zajmujące się badaniami i rozwojem urządzeń medycznych oraz przenośnymi ultrasonografami. Przypadek użycia: Prowadzenie sond ultrasonograficznych wewnątrznaczyniowych (IVUS) do obrazowania wewnętrznego. Służy również jako serce wysokowydajnych, cichych nebulizatorów medycznych do ukierunkowanego dostarczania leków.
• Automobilowy:Docelowi klienci to dostawcy rozwiązań do jazdy autonomicznej i programiści HMI w inteligentnym kokpicie. Zastosowanie: Rozszerzenie zakresu wykrywania samochodowych czujników ultradźwiękowych. Dodatkowo zapewnia funkcję Haptic Feedback na ekranach dotykowych, symulując wrażenia dotykowe fizycznych przycisków.

Poza urządzeniami MEMS te same zasady precyzyjnej produkcji umożliwiają tworzenie rozwiązań wizualnych o wysokiej niezawodności, takich jakPrzezroczysty wyświetlacz LED, które wymagają stałej jakości w tysiącach modułów.

Dlaczego warto wybrać firmę Vetek Semiconductor?

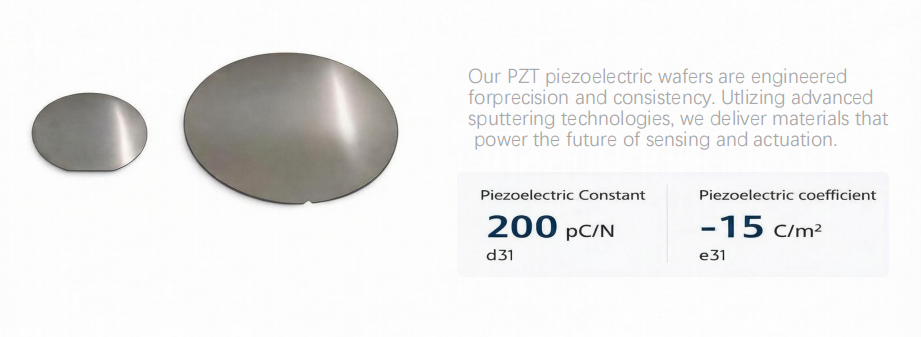

• Doskonałe parametry:Stała piezoelektryczna d31 zwykle osiąga 200 pC/N, a współczynnik e31 jest stabilny przy -15 C/m2.
• Wszechstronne podłoża:Dostępne w formatach 6-calowych i 8-calowych, w tym podłoża SOI o wysokiej rezystancji (> 5000 omów/cm).
• Dostosowanie na zamówienie:Obsługujemy płytki dostarczane przez klientów (serwis odlewniczy) i możemy dostosować stosunek grubości warstw PZT i Pt do konkretnych wymagań dotyczących częstotliwości rezonansowej.

Autor:Serę Lee

Referencje akademickie:

[1] Muralt, P. (2000). „Cienkie folie PZT do mikrosensorów i elementów wykonawczych: problemy i postęp”.Journal of Mikromechaniki i Mikroinżynierii.

[2] Trolier-McKinstry, S. i in. (2018). „Cienkie folie piezoelektryczne dla MEMS”.Roczny przegląd badań materiałowych.

[3] Akbari, M. i in. (2016). „Piezoelektryczne mikroobrobione przetworniki ultradźwiękowe (pMUT) do obrazowania medycznego”.W rezonatorach piezoelektrycznych MEMS.
