Dlaczego wzrost kryształów PVT z węglika krzemu (SiC) nie może obejść się bez powłok z węglika tantalu (TaC)?

W procesie hodowli kryształów węglika krzemu (SiC) metodą fizycznego transportu pary (PVT) ekstremalnie wysoka temperatura 2000–2500 °C jest „mieczem obosiecznym” — napędzając sublimację i transport materiałów źródłowych, dramatycznie intensyfikuje także uwalnianie zanieczyszczeń ze wszystkich materiałów w systemie pola termicznego, zwłaszcza śladowych pierwiastków metalicznych zawartych w konwencjonalnych grafitowych komponentach gorących. Gdy te zanieczyszczenia dostaną się na powierzchnię rozdziału wzrostu, bezpośrednio zniszczą jakość rdzenia kryształu. Jest to podstawowy powód, dla którego powłoki z węglika tantalu (TaC) stały się „opcją obowiązkową”, a nie „opcją opcjonalną” w przypadku hodowli kryształów PVT.

1. Podwójne destrukcyjne ścieżki śladowych zanieczyszczeń

Szkody wyrządzane przez zanieczyszczenia kryształom węglika krzemu odzwierciedlają się głównie w dwóch wymiarach rdzenia, bezpośrednio wpływających na użyteczność kryształu:

• Zanieczyszczenia pierwiastkami lekkimi (azot N, bor B):W warunkach wysokiej temperatury łatwo przedostają się do sieci SiC, zastępują atomy węgla i tworzą poziomy energii donora, bezpośrednio zmieniając stężenie nośnika i rezystywność kryształu. Wyniki eksperymentów pokazują, że przy każdym wzroście stężenia zanieczyszczeń azotowych o 1×10¹⁶ cm⁻³ rezystywność 4H-SiC typu n może spaść o prawie jeden rząd wielkości, powodując odbieganie parametrów elektrycznych końcowego urządzenia od celów projektowych.
• Zanieczyszczenia pierwiastkami metalicznymi (żelazo Fe, nikiel Ni):Ich promienie atomowe różnią się znacznie od promieni atomów krzemu i węgla. Po włączeniu do sieci powodują lokalne odkształcenie sieci. Te napięte obszary stają się miejscami zarodkowania dyslokacji płaszczyzny podstawowej (BPD) i błędów układania (SF), poważnie uszkadzając integralność strukturalną i niezawodność urządzenia kryształu.



2. Dla jaśniejszego porównania wpływ tych dwóch rodzajów zanieczyszczeń podsumowano w następujący sposób:

3. Potrójny mechanizm ochronny powłok z węglika tantalu

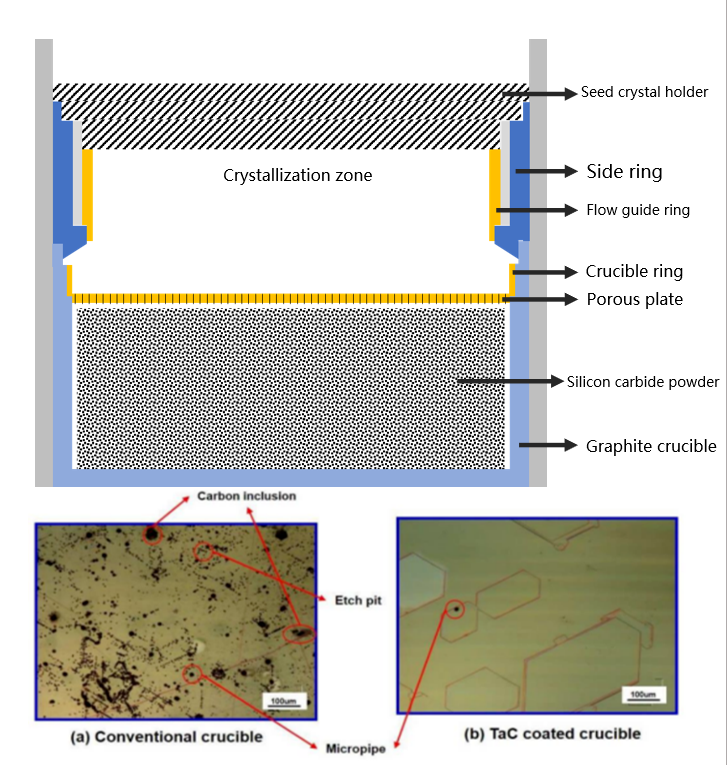

Aby zapobiec zanieczyszczeniu u źródła, sprawdzonym i skutecznym rozwiązaniem technicznym jest osadzanie powłoki z węglika tantalu (TaC) na powierzchni grafitowych elementów znajdujących się w strefie gorącej za pomocą chemicznego osadzania z fazy gazowej (CVD). Jego podstawowe funkcje skupiają się wokół „zapobiegania zanieczyszczeniom”:

Wysoka stabilność chemiczna:Nie ulega znaczącym reakcjom z parami na bazie krzemu w środowiskach o wysokiej temperaturze PVT, co pozwala uniknąć samorozkładu lub tworzenia nowych zanieczyszczeń.

Niska przepuszczalność:Gęsta mikrostruktura tworzy fizyczną barierę, skutecznie blokującą dyfuzję zanieczyszczeń z grafitowego podłoża na zewnątrz.

Wewnętrzna wysoka czystość:Powłoka pozostaje stabilna w wysokich temperaturach i ma niską prężność pary, dzięki czemu nie staje się nowym źródłem zanieczyszczeń.

4. Wymagania dotyczące czystości rdzenia dla powłoki

Skuteczność rozwiązania w pełni zależy od wyjątkowej czystości powłoki, którą można precyzyjnie zweryfikować za pomocą badań spektrometrii mas z wyładowaniem jarzeniowym (GDMS):

5. Wyniki praktycznego zastosowania

Po zastosowaniu wysokiej jakości powłok z węglika tantalu można zaobserwować wyraźną poprawę zarówno na etapach wzrostu kryształów węglika krzemu, jak i na etapach produkcji urządzeń:

Poprawa jakości kryształów:Gęstość dyslokacji w płaszczyźnie podstawowej (BPD) jest ogólnie zmniejszona o ponad 30%, a jednorodność rezystywności płytki jest poprawiona.

Zwiększona niezawodność urządzenia:Urządzenia zasilające, takie jak tranzystory MOSFET SiC produkowane na podłożach o wysokiej czystości, wykazują lepszą spójność napięcia przebicia i zmniejszoną wczesną awaryjność.

Dzięki wysokiej czystości oraz stabilnym właściwościom chemicznym i fizycznym powłoki węglika tantalu tworzą niezawodną barierę czystości dla kryształów węglika krzemu hodowanych w technologii PVT. Przekształcają komponenty strefy gorącej – potencjalne źródło uwalniania zanieczyszczeń – w kontrolowane granice obojętne, służąc jako kluczowa, podstawowa technologia zapewniająca jakość materiału kryształu rdzenia i wspierająca masową produkcję wysokowydajnych urządzeń z węglika krzemu.

W następnym artykule zbadamy, w jaki sposób powłoki z węglika tantalu dodatkowo optymalizują pole termiczne i poprawiają jakość wzrostu kryształów z perspektywy termodynamicznej. Jeżeli chcą Państwo dowiedzieć się więcej na temat całego procesu kontroli czystości powłoki, szczegółową dokumentację techniczną można uzyskać na naszej oficjalnej stronie internetowej.
