Nośnik wafla z węglikiem krzemowym
  • Nośnik wafla z węglikiem krzemowymNośnik wafla z węglikiem krzemowym
  • Nośnik wafla z węglikiem krzemowymNośnik wafla z węglikiem krzemowym

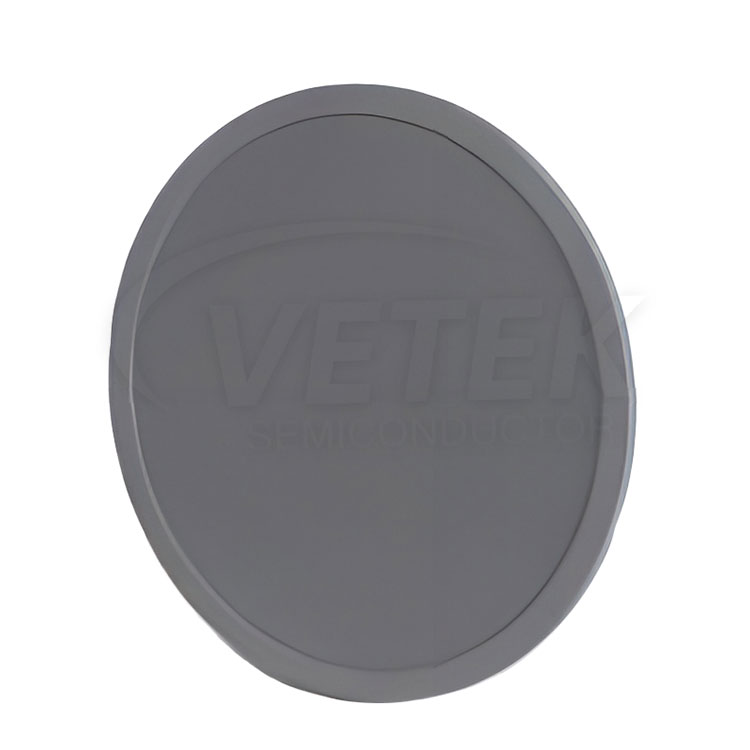

Nośnik wafla z węglikiem krzemowym

Vetek Semiconductor jest wiodącym niestandardowym dostawcą nośnika z węglikiem krzemowym w Chinach. Specjalizowaliśmy się w zaawansowanym materiale przez ponad 20 lat. Oferujemy nośnik wafla epitaxy z węglikiem krzemowym do przenoszenia podłoża SIC, rosnącej warstwy epitaxy SIC w reaktorze epitaxialnym SIC. Ten nośnik wafla epitaxy z węglikiem krzemu jest ważną częścią powlekanej SIC części części Halfmoon, odporności na wysoką temperaturę, odpornością na utlenianie, odporność na zużycie. Zapraszamy do wizyty w naszej fabryce w Chinach. Współpracuj, aby skonsultować się w dowolnym momencie.

Jako profesjonalny producent chcielibyśmy zapewnić wysokiej jakości przewoźnik z węglików krzemowych. Nowocześnie nosiciele z węglikiem krzemowym Vetek Silicon Carbide są specjalnie zaprojektowane do komory epitaksjalnej SIC. Mają szeroką gamę aplikacji i są kompatybilne z różnymi modelami sprzętu.

Scenariusz aplikacji:

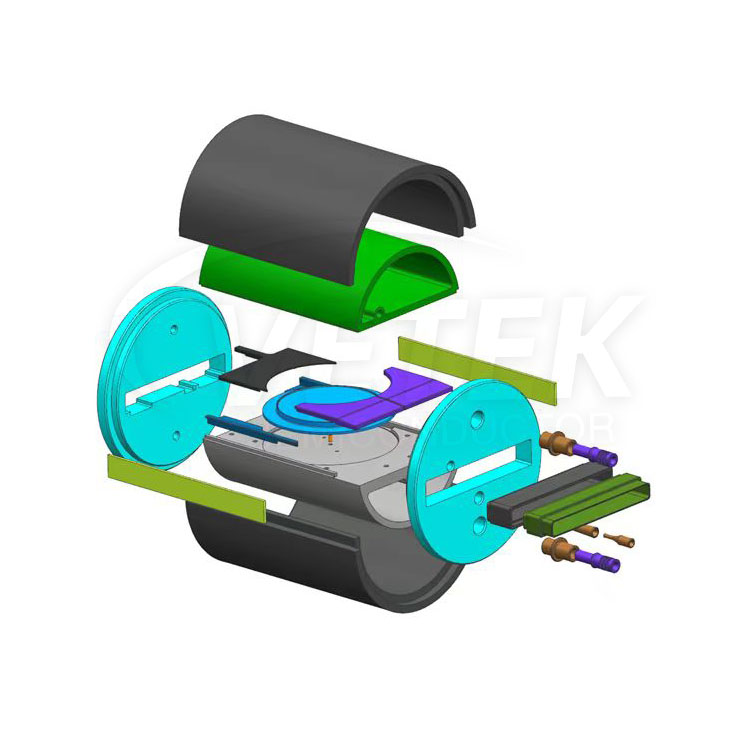

WŁASNYK półprzewodnikowy krzemowa węglika epitaxy opłatek do wafla są wykorzystywane przede wszystkim w procesie wzrostu warstw epitaksjalnych SIC. Akcesoria te są umieszczane w reaktorze epitaxy SIC, gdzie wchodzą w bezpośredni kontakt z substratami SIC. Krytyczne parametry warstw epitaksjalnych są jednolitość grubości i domieszkowania. Dlatego oceniamy wydajność i zgodność naszych akcesoriów, obserwując dane, takie jak grubość filmu, stężenie nośnika, jednolitość i chropowatość powierzchni.

Stosowanie:

W zależności od sprzętu i procesu nasze produkty mogą osiągnąć co najmniej 5000 UM grubości warstwy epitaksjalnej w 6-calowej konfiguracji pół-księżyca. Ta wartość służy jako odniesienie, a rzeczywiste wyniki mogą się różnić.

Kompatybilne modele sprzętu:

Półprzewodnik z krzemowym węglikiem VETEK Części grafitowe są kompatybilne z różnymi modelami wyposażenia, w tym LPE, Naura, JSG, CETC, Naso Tech i innych.


Podstawowe właściwości fizycznePowłoka CVD SIC:

Podstawowe właściwości fizyczne powłoki CVD SIC
Nieruchomość Typowa wartość
Struktura krystaliczna FCC β faza polikrystaliczna, głównie (111) zorientowana
Gęstość powlekania CVD SIC 3,21 g/cm³
SIC CoatingHardness 2500 Vickers Twardość (500 g ładowanie)
Wielkość ziarna 2 ~ 10 mm
Czystość chemiczna 99,99995%
Pojemność cieplna 640 J · kg-1· K-1
Temperatura sublimacji 2700 ℃
Siła zginania 415 MPA RT 4-punktowy
Moduł Younga 430 GPA 4PT Bend, 1300 ℃
Przewodność cieplna 300 W · m-1· K-1
Rozbudowa termiczna (CTE) 4,5 × 10-6K-1


Porównaj półprzewodnikowy sklep produkcyjny :

VeTek Semiconductor Production Shop

Przegląd łańcucha przemysłu epitaxy chipów półprzewodnikowych:

Overview of the semiconductor chip epitaxy industry chain
