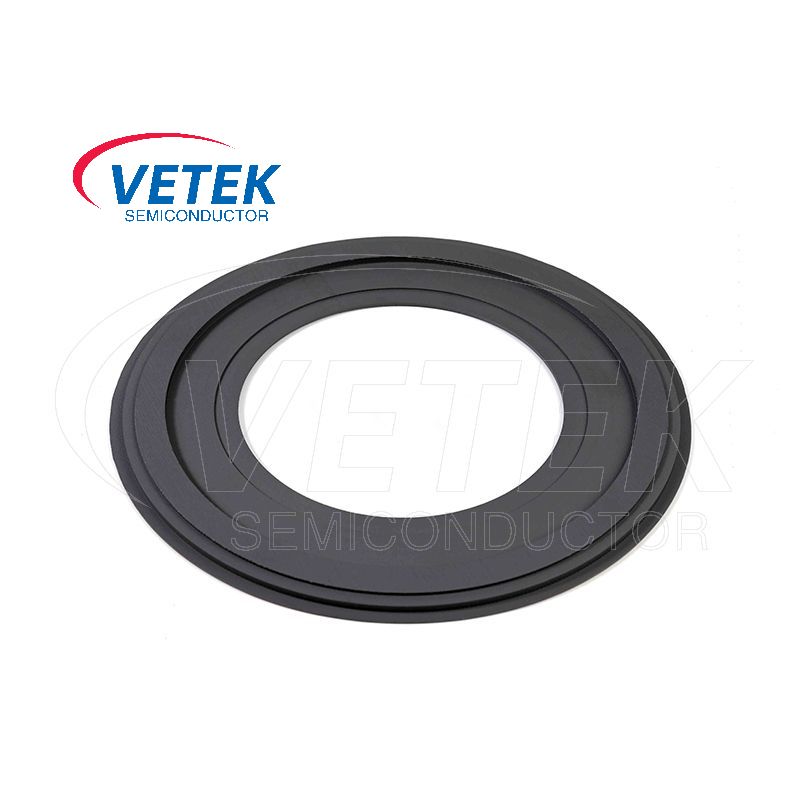

Posiadacz opłat Epi

VETEK Semiconductor obsługuje dostosowane usługi produktów, więc EPI Tabeler może zapewnić dostosowane usługi produktów w oparciu o wielkośćopłatek(100 mm, 150 mm, 200 mm, 300 mm itp.). Mamy szczerze mamy być twoim długoterminowym partnerem w Chinach.

Funkcja i zasada pracy posiadaczy opłat EPI

W dziedzinie produkcji półprzewodników proces epitaksji ma kluczowe znaczenie dla wytwarzania wysokiej wydajności urządzeń półprzewodników. Sercem tego procesu jest posiadacz opłat EPI, który odgrywa centralną rolę w zapewnieniu jakości i wydajnościWzrost epitaksjalny.

Posiadacz opłat EPI został zaprojektowany przede wszystkim do bezpiecznego utrzymywania wafla podczas procesu epitaxy. Jego kluczowym zadaniem jest utrzymanie opłatek w precyzyjnie kontrolowanym środowisku temperatury i przepływu gazu. Ta skrupulatna kontrola umożliwia równomierne osadzanie materiału epitaksjalnego na powierzchni opłat, co jest kluczowym krokiem w tworzeniu jednolitych i wysokiej jakości warstw półprzewodnikowych.

W warunkach o wysokiej temperaturze typowe dla procesu epitaxii uchwyt opłat EPI przoduje w swojej funkcji. Mocno naprawia wafel w komorze reakcyjnej, jednocześnie skrupulatnie unikając potencjalnych uszkodzeń, takich jak zarysowania i zapobiegając zanieczyszczeniu cząstek na powierzchni opłat.

Właściwości materialne:DlaczegoWęglik krzemowy (sic)Świeci

Posiadacze opłat Epi są często wykonane z krzemowego węglika (sic), materiału, który oferuje unikalną kombinację korzystnych nieruchomości. SIC ma niski współczynnik rozszerzania cieplnego około 4,0 x 10⁻⁶ /° C. Ta cecha jest kluczowa w utrzymaniu stabilności wymiarowej uchwytu w podwyższonych temperaturach. Minimalizując rozszerzalność cieplną, skutecznie zapobiega naprężeniu opłatek, które w przeciwnym razie mogłyby wynikać ze zmian wielkości związanych z temperaturą.

Dodatkowo SIC oferuje doskonałą stabilność o wysokiej temperaturze. Może płynnie wytrzymać wysokie temperatury w zakresie od 1200 ° C do 1600 ° C wymagane w procesie epitaxii. W połączeniu z wyjątkową odpornością na korozję i godną podziwu przewodność cieplną (zwykle między 120 do 160 W/mk), SIC pojawia się jako optymalny wybór dla uchwytów wafla epitaksjalnego.

Kluczowe funkcje w procesie epitaksjalnym

Nie można przecenić znaczenia posiadacza opłat EPI w procesie epitaksjalnym. Działa jako stabilny nośnik w środowiskach o wysokiej temperaturze i korozyjnym gazie, zapewniając, że wafel pozostaje niezmieniony podczas wzrostu epitaksjalnego i wspierając jednolity rozwój warstwy epitaksjalnej.

1. Połączenie i precyzyjne wyrównanieWysoka precyzyjna inżynieria uchwytu wafla EPI mocno pozycjonuje wafel w geometrycznym środku komory reakcyjnej. Umieszczenie to gwarantuje, że powierzchnia waflowa tworzy idealny kąt kontaktu z przepływem gazu reakcyjnego. Dokładne wyrównanie jest niezbędne nie tylko do osiągnięcia jednolitego osadzania warstwy epitaksjalnej, ale także znacznie zmniejsza stężenie naprężeń wynikające z odchylenia pozycji opłat.

2. Podgrzewanie i kontrola pola termicznegoWykorzystując doskonałą przewodność cieplną materiału SIC, uchwyt EPI wafla umożliwia wydajne przenoszenie ciepła do opłatek w środowiskach epitaksjalnych o wysokiej temperaturze. Jednocześnie sprawuje drobną kontrolę nad rozkładem temperatury układu grzewczego. Ten podwójny mechanizm zapewnia spójną temperaturę na całej powierzchni opłat, skutecznie eliminując naprężenie termiczne spowodowane nadmiernymi gradientami temperatury. W rezultacie prawdopodobieństwo wad, takich jak wypaczanie opłat i pęknięcia, jest znacznie zminimalizowane.

3. Kontrola zanieczyszczenia części i czystość materiałuZastosowanie podłoża SIC o wysokiej czystości i materiałów grafitowych powlekanych CVD jest zmieniaczem do kontroli zanieczyszczenia cząstek. Materiały te zasadniczo ograniczają wytwarzanie i rozpowszechnianie cząstek podczas procesu epitaksji, zapewniając nieskazitelne środowisko dla wzrostu warstwy epitaksjalnej. Zmniejszając wady interfejsu, zwiększają jakość i niezawodność warstwy epitaksjalnej.

4. Odporność na korozjęPodczasMOCVDlub procesy LPCVD, posiadacz opłat EPI musi znosić gazy korozyjne, takie jak amoniak i trimetylowe galu. Znakomita odporność na korozję materiałów SIC umożliwia posiadaczowi przedłużony okres usług, gwarantując w ten sposób niezawodność całego procesu produkcyjnego.

Dostosowane usługi autorstwa Vetek Semiconductor

Vetek Semiconductor jest zaangażowany w zaspokajanie różnorodnych potrzeb klientów. Oferujemy dostosowane usługi uchwytu na wafle EPI dostosowane do różnych rozmiarów płytek, w tym 100 mm, 150 mm, 200 mm, 300 mm i później. Nasz zespół ekspertów jest zaangażowany w dostarczanie produktów wysokiej jakości, które dokładnie odpowiadają Twoim wymaganiom. Szczerze oczekujemy, że zostajemy twoim długim partnerem w Chinach, zapewniając najwyższe rozwiązania półprzewodników Notch.

Dane SEM struktury krystalicznej filmu CVD SIC:

Podstawowe właściwości fizyczne powłoki CVD SIC：

Porównanie półprzewodników Epi Wafer Holder Production Shops:
