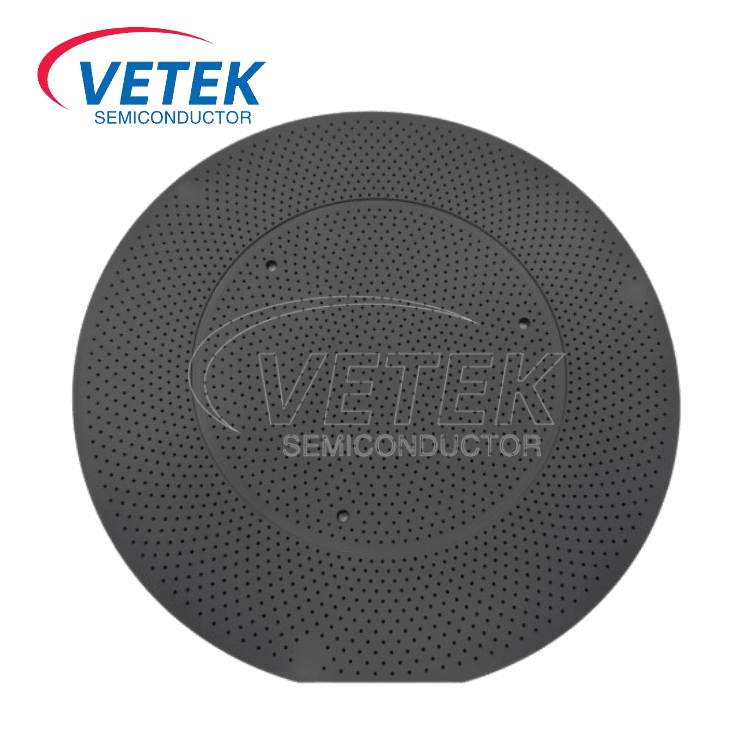

Podatnik na wafla powlekany CVD SIC

W produkcji półprzewodnikowej epitaxy jest kluczowym krokiem w produkcji CIP, a podatnik na wafel, jako kluczowy element sprzętu epitaksjalnego, bezpośrednio wpływa na jednolitość, szybkość defektów i wydajność wzrostu warstwy epitaxialnej. Aby zająć się rosnącym zapotrzebowaniem branży na materiały o wysokiej czystości i wysokiej stabilności, VeteSemicon wprowadza podatnik opalany CVD SIC, zawierający ultra-wysoką czystość (≤100ppb, certyfikat ICP-E10) i pełnowymiarową kompatybilność (6 ”, 8”, 12 ”), pozycjonując ją jako wiodące rozwiązania dla zaawansowanych procesów epitaxialnych w Chinach i poza nim.

Ⅰ. Podstawowe zalety

1. Kierująca branżę czystość

Powłoka węgla krzemu (SIC), osadzona przez chemiczne odkładanie pary (CVD), osiąga poziomy zanieczyszczenia ≤100ppb (standard E10) weryfikowane przez ICP-MS (spektrometria masy w osoczu sprzężona z indukcyjnie). Ta ultra wysoka czystość minimalizuje ryzyko zanieczyszczenia podczas wzrostu epitaksjalnego, zapewniając doskonałą jakość kryształów dla krytycznych zastosowań, takich jak azotek galu (GAN) i krzemowa produkcja półprzewodnikowa.

2. Wyjątkowa oporność w wysokiej temperaturze i trwałość chemiczna

Powłoka CVD SIC zapewnia wyjątkową stabilność fizyczną i chemiczną:

Wysokie temperatura wytrzymałości: stabilna operacja do 1600 ° C bez rozwarstwiania lub deformacji;

Odporność na korozję: wytrzymuje agresywne gazy procesowe epitaksjalne (np. HCl, H₂), przedłużenie żywotności serwisowej;

Niskie naprężenie termiczne: odpowiada współczynnik rozszerzalności termicznej płytek SIC, zmniejszając ryzyko wypaczenia.

3. Pełnowymiarowa kompatybilność dla głównych linii produkcyjnych

Dostępne w konfiguracjach 6-calowych, 8-calowych i 12-calowych, podatnik obsługuje różnorodne aplikacje, w tym półprzewodniki trzeciej generacji, urządzenia energetyczne i układy RF. Jego precyzyjna powierzchnia zapewnia bezproblemową integrację z AMTA i innymi reaktorami epitaksjnymi głównego nurtu, umożliwiając szybkie ulepszenia linii produkcji.

4. Zlokalizowany przełom produkcyjny

Wykorzystując zastrzeżone technologie CVD i po przetwarzaniu, złamaliśmy zagraniczny monopol na podatniki powlekane SIC o dużej czystości, oferując klientom krajowym i globalnym opłacalne, szybkie dostarczanie i lokalnie wspierane alternatywę.

Ⅱ. Doskonałość techniczna

● Precyzyjny proces CVD: Zoptymalizowane parametry osadzania (temperatura, przepływ gazu) zapewniają gęste, wolne od porów powłoki o jednolitej grubości (odchylenie ≤3%), eliminując zanieczyszczenie cząstek;

● Produkcja pomieszczeń czystych: Cały proces produkcyjny, od przygotowania podłoża po powłokę, jest prowadzony w salach czystych klasy 100, spełniając standardy czystości klasy półprzewodnikowej;

● Dostosowywanie: Grubość powłoki dopasowanej, chropowatość powierzchni (RA ≤ 0,5 μm) i wstępnie powlekane starzejące się zabiegi w celu przyspieszenia uruchamiania sprzętu.

Ⅲ. Aplikacje i korzyści klientów

● Epitaksja półprzewodnikowa trzeciej generacji: Idealny do wzrostu MOCVD/MBE SIC i GAN, zwiększając napięcie rozkładu urządzeń i wydajność przełączania;

● Epitaksja na bazie krzemu: Poprawia jednorodność warstw dla IGBT, czujników i innych urządzeń krzemowych;

● Dostarczona wartość:

Zmniejsza wady epitaksjalne, zwiększając wydajność układu;

Obniża częstotliwość utrzymania i całkowity koszt własności;

Przyspiesza niezależność łańcucha dostaw dla sprzętu i materiałów półprzewodników.

Jako pionier w zakresie podatników opalanych SIC o wysokiej czystości SIC w Chinach, jesteśmy zaangażowani w rozwijanie produkcji półprzewodników za pomocą najnowocześniejszych technologii. Nasze rozwiązania zapewniają niezawodną wydajność zarówno nowych linii produkcyjnych, jak i starszych modernizacji sprzętu, wzmacniając procesy epitaksjalne o niezrównanej jakości i wydajności.

Podstawowe właściwości fizyczne powłoki CVD SIC
