Zniszcz grafitu z pojedynczym wafel

Opis:

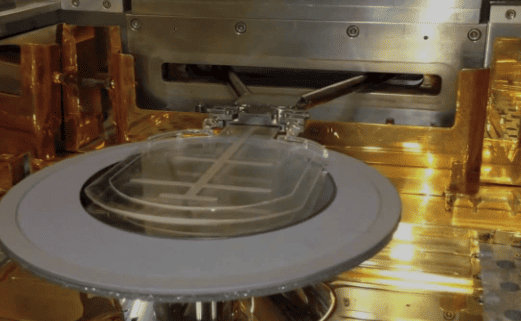

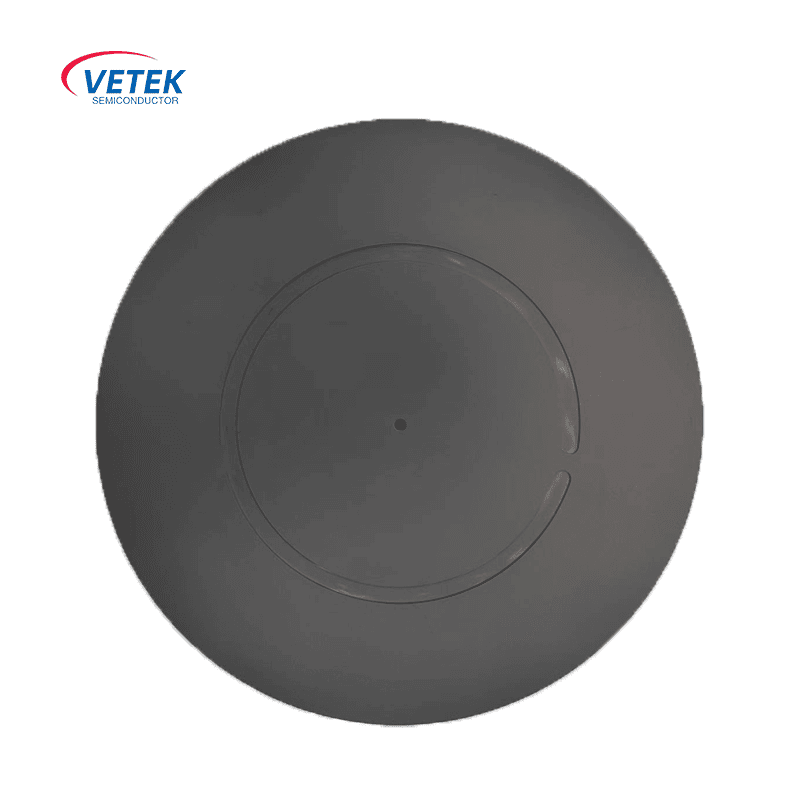

Podatność grafitowa EPI pojedynczego waflowego obejmuje zestaw tacki grafitowej, pierścień grafitowy i inne akcesoria, z wykorzystaniem podłoża grafitowego o wysokiej czystości + struktura powłoki węgla węgla krzemowego, biorąc pod uwagę stabilność wysokiej temperatury, bezwładność chemiczną i jednolitość pola termicznego. Jest to element łożyska rdzenia bardzo precyzyjnego arkusza epitaksjalnego w produkcji masowej.

Innowacja materialna: powłoka grafitu +sic

Grafit

● Ultra-wysoka przewodność cieplna (> 130 W/m · K), szybka reakcja na wymagania dotyczące kontroli temperatury, aby zapewnić stabilność procesu.

● Niski współczynnik rozszerzalności cieplnej (CTE: 4,6 × 10⁻⁶/° C), zmniejsz deformację wysokiej temperatury, przedłużają żywotność usług.

Powłoka CVD SIC

● Odporność na korozję. Odporuj na atak gazów reakcyjnych, takich jak H₂, HCl i Sih₄. Unika zanieczyszczenia warstwy epitaksjalnej przez ulatnianie materiału podstawowego.

● Gensifikacja powierzchni: Porowatość powłoki jest mniejsza niż 0,1%, co zapobiega kontaktowi między grafitem a waflem i zapobiega rozpowszechnianiu zanieczyszczeń węglowych.

● Tolerancja w wysokiej temperaturze: Długoterminowe stabilne prace w środowisku powyżej 1600 ° C, dostosowują się do zapotrzebowania na epitaksję SIC w wysokiej temperaturze.

Projekt optymalizacji pola termicznego i przepływu powietrza

Jednolita struktura promieniowania termicznego

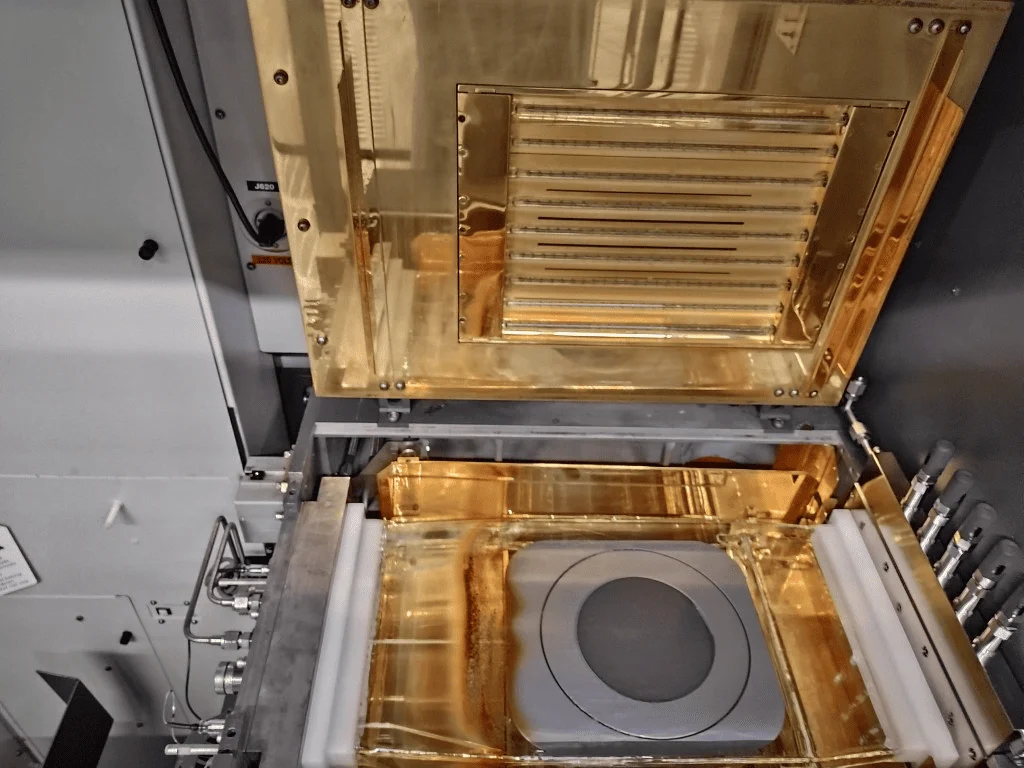

Powierzchnia podatkowa jest zaprojektowana z wieloma rowkami termicznymi odbijającymi, a system kontroli pola termicznego urządzenia ASM osiąga jednorodność temperatury w granicach ± ​​1,5 ° C (6-calowy wafel, 8-calowy wafel), zapewniając spójność i jednolitość grubości warstwy epitaxialnej (fluktuacja <3%).

Technika kierownicy powietrza

Otwory przekierowania krawędzi i nachylone kolumny wsporcze zostały zaprojektowane w celu optymalizacji rozkładu przepływu laminarnego gazu reakcyjnego na powierzchni płytki, zmniejszenia różnicy w szybkości osadzania spowodowanej przez prądy wirowe i poprawić jednorodność domieszkowania.
