VeTek jest profesjonalnym producentem i dostawcą w Chinach. Nasza fabryka dostarcza włókno węglowe, ceramikę z węglika krzemu, epitaksję z węglika krzemu itp. Jeśli interesują Cię nasze produkty, możesz zapytać teraz, a my szybko się z Tobą skontaktujemy.
View as

Odbiornik Epi UV LED

Odbiornik Epi UV LED

Jako wiodący w Chinach producent i lider susceptorów półprzewodnikowych, firma VeTek Semiconductor koncentruje się na różnych typach produktów suceptorowych, takich jak susceptor UV LED Epi, susceptor z powłoką SiC, susceptor MOCVD. VeTekSemi wspiera spersonalizowane usługi produktowe i czeka na Twoją konsultację.
Fizyczne osadzanie pary

Fizyczne osadzanie pary

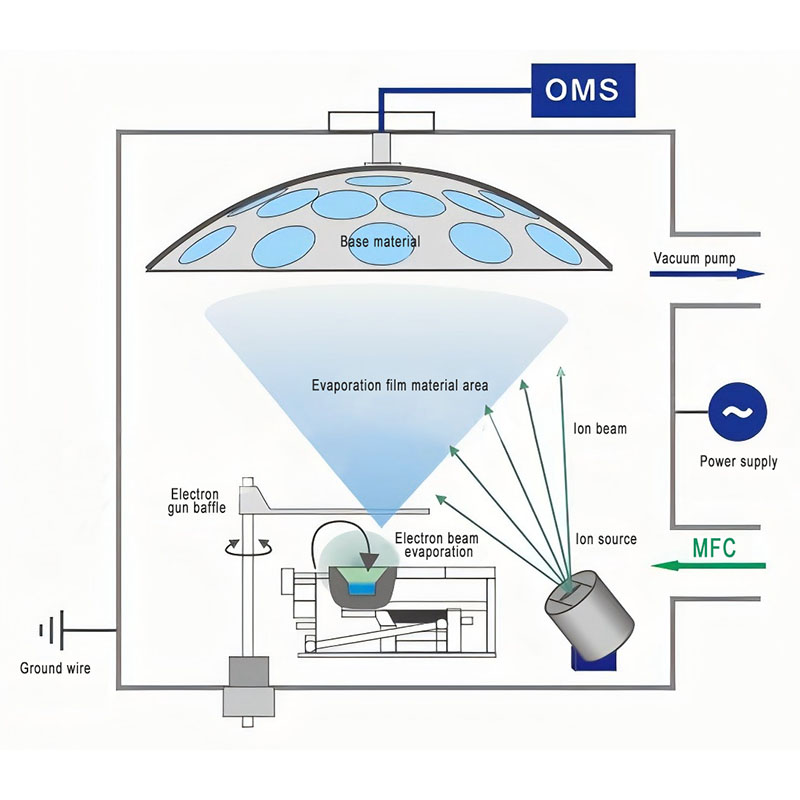

VETEK Semiconductor Fizyczne osadzanie pary (PVD) jest zaawansowaną technologią procesów szeroko stosowaną w obróbce powierzchni i przygotowaniu cienkiego warstwy. Technologia PVD wykorzystuje metody fizyczne do bezpośredniej transformacji materiałów z stałego lub cieczy w gaz i tworzenia cienkiej warstwy na powierzchni docelowego podłoża. Ta technologia ma zalety wysokiej precyzji, wysokiej jednolitości i silnej przyczepności i jest szeroko stosowana w półprzewodnikach, urządzeniach optycznych, powłokach narzędzi i powłok dekoracyjnych. Witamy z nami!
Technologia rozpylania termicznego kondensator MLCC

Technologia rozpylania termicznego kondensator MLCC

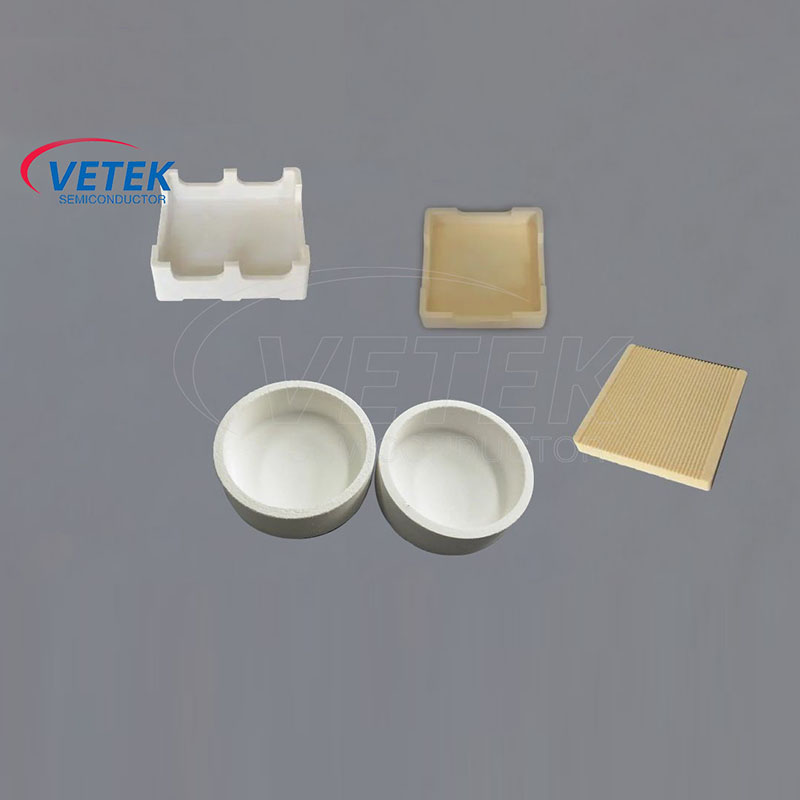

Technologia natryskiwania cieplnego firmy Vetek Semiconductor odgrywa niezwykle ważną rolę w nakładaniu powłok na tygle spiekane na wysokiej klasy wielowarstwowe materiały na kondensatory ceramiczne (MLCC). Wraz z ciągłą miniaturyzacją i wysoką wydajnością urządzeń elektronicznych, zapotrzebowanie na kondensatory MLCC z technologią natryskiwania cieplnego również szybko rośnie, szczególnie w zastosowaniach high-end. Nie mogę się doczekać nawiązania długoterminowej współpracy z Tobą.
Wafel obsługujący ramię robotyczne

Wafel obsługujący ramię robotyczne

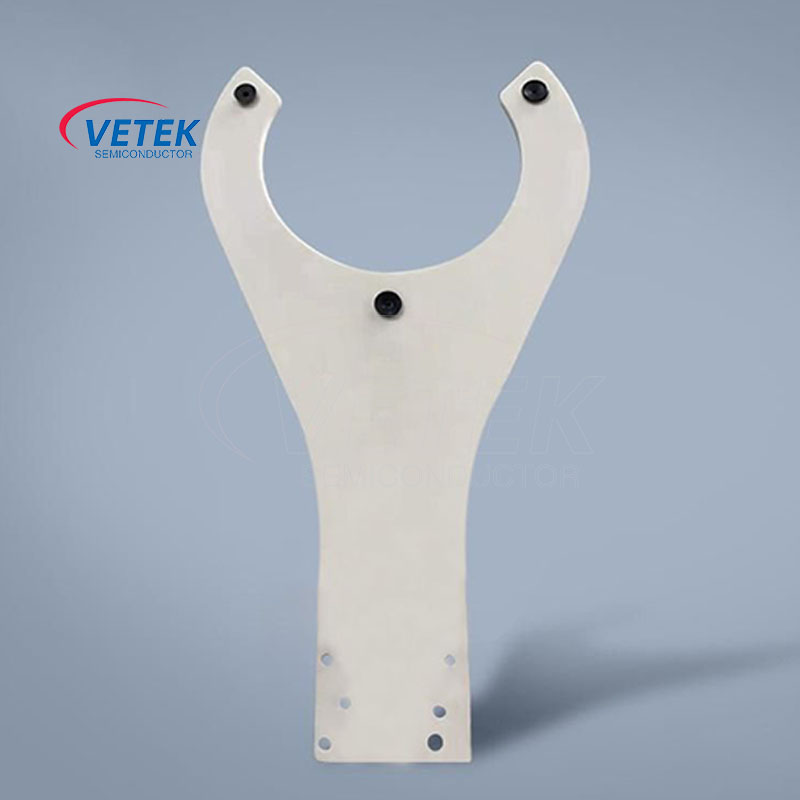

Technologia natryskiwania cieplnego firmy Vetek Semiconductor odgrywa kluczową rolę w zastosowaniu ramion robotycznych do przenoszenia płytek, szczególnie w środowiskach produkcyjnych półprzewodników, które wymagają dużej precyzji i wysokiej czystości. Technologia ta znacząco poprawia trwałość, niezawodność i efektywność pracy sprzętu poprzez powlekanie powierzchni ramienia robota obsługującego płytki specjalnymi materiałami. Zapraszamy do zapytania nas.
Technologia natryskiwania cieplnego półprzewodników

Technologia natryskiwania cieplnego półprzewodników

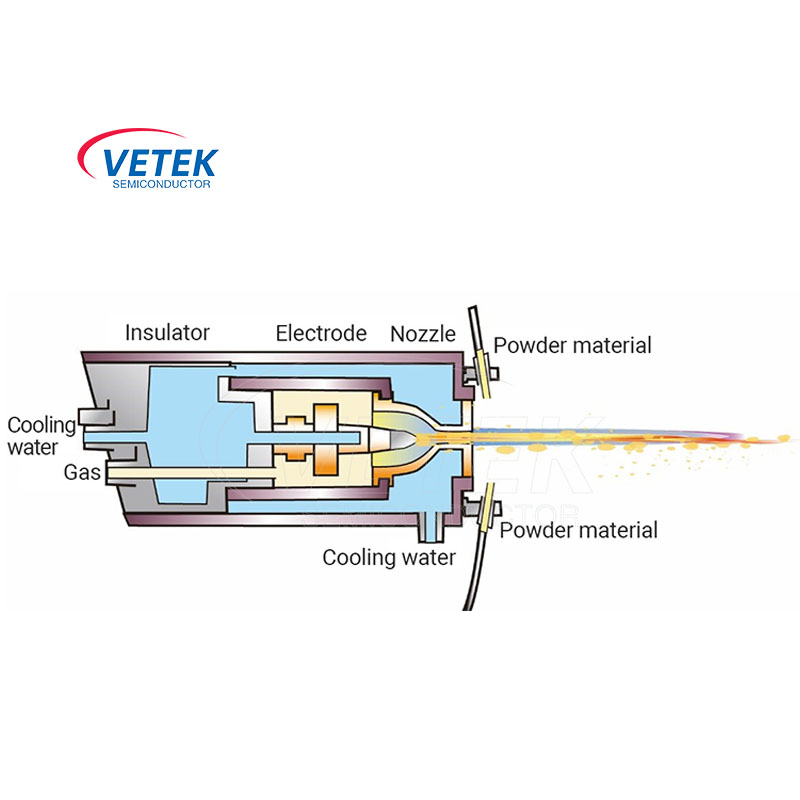

EETEK Półprzewodnik półprzewodnikowy technologia rozpylania termicznego jest zaawansowanym procesem, który rozpyla materiały w stanie stopionego lub pół-mułowego na powierzchnię podłoża w celu utworzenia powłoki. Technologia ta jest szeroko stosowana w dziedzinie produkcji półprzewodników, stosowana głównie do tworzenia powłok o określonych funkcjach na powierzchni podłoża, takich jak przewodność, izolacja, odporność na korozję i oporność na utlenianie. Główne zalety technologii natryskiwania termicznego obejmują wysoką wydajność, kontrolowaną grubość powłoki i dobrą przyczepność powłoki, co czyni ją szczególnie ważną w procesie produkcji półprzewodników, który wymaga wysokiej precyzji i niezawodności. Czekamy na Twoje zapytanie.
MAX Faza nanopowder

MAX Faza nanopowder

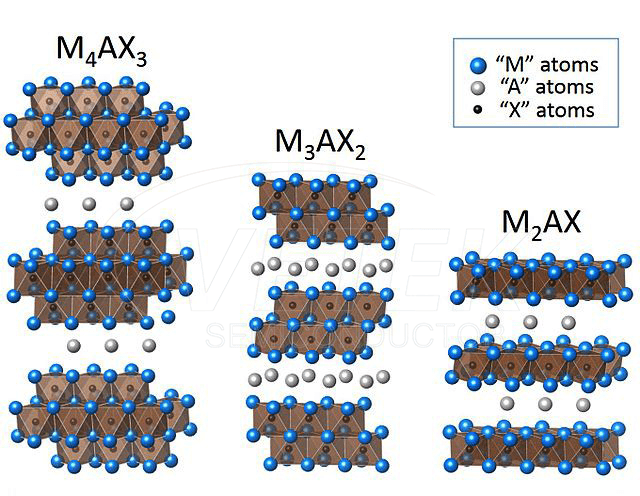

Nanopowder z półprzewodnikiem Veteksemi max oferuje wyjątkowe właściwości termiczne i elektryczne, idealne do zaawansowanych zastosowań elektronicznych i materiałowych. Dzięki doskonałej odporności na utlenianie i stabilność w wysokiej temperaturze nanopowder Veteksemi jest idealnym rozwiązaniem dla innowacyjnych technologii półprzewodników.
