Rozwiązanie VETEK-AMAT z drążonym kołkiem podnoszącym: podłoże grafitowe o wysokiej czystości z powłoką CVD SiC

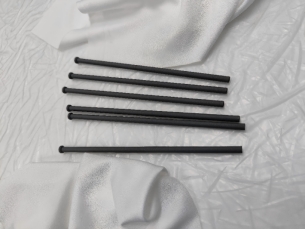

Rysunek 1: Produkt fizyczny AMAT 0200-03201 z wydrążonym kołkiem podnoszącym (dla systemów epitaksji krzemowej 300 mm)

W procesach przenoszenia płytek półprzewodnikowych wydrążony kołek podnoszący (Wafer Lift Pin) przejmuje krytyczne zadania polegające na podtrzymywaniu i przenoszeniu płytek. W środowiskach procesowych o wysokiej temperaturze, takich jak MOCVD i wzrost epitaksjalny, sworznie podnoszące muszą jednocześnie spełniać wiele wymagań, w tym wysoką czystość, odporność na korozję, odporność na szok termiczny i niskie zanieczyszczenie cząstkami.

Obecnie w głównych kołkach podnoszących dostępnych na rynku stosuje się podłoże grafitowe + powłokę CVD SiC. Jednak technologia powlekania zdecydowanej większości dostawców może pokryć jedynie powierzchnię zewnętrzną – w przypadku konstrukcji pustych,wewnętrzna ściana to naprawdę „techniczna ziemia niczyja”.

I. Trzy główne wyzwania stojące przed powłokami do wewnętrznych ścian

1. Niekontrolowana jednorodność osadzania

Puste konstrukcje mają duży współczynnik kształtu. Gazy reagujące z CVD mają trudności z równomierną dyfuzją w głąb wewnętrznego otworu, powodując zmniejszenie grubości powłoki wewnętrznej ściany w gradiencie od otworu do głębokiego wnętrza, przy czym lokalne obszary pokazują nawet nagie, odsłonięte obszary.

2. Niewystarczająca siła wiązania międzyfazowego

Zakrzywiona powierzchnia ścianki wewnętrznej ogranicza przestrzeń optymalizacji parametrów procesu osadzania. Siła wiązania pomiędzy powłoką a podłożem grafitowym jest trudna do osiągnięcia na tym samym poziomie, co powierzchnia zewnętrzna, a podczas cykli termicznych łatwo mogą wystąpić mikropęknięcia, a nawet łuszczenie się.

3. Niekontrolowana czystość otworu wewnętrznego

Jeśli porowata struktura podłoża grafitowego nie zostanie całkowicie uszczelniona przez powłokę, w wysokich temperaturach zostaną uwolnione cząsteczki węgla i zanieczyszczenia metaliczne. Po oddzieleniu się zanieczyszczeń bezpośrednio powodują różnicę kolorów i defekty cząstek na powierzchni płytki, poważnie obniżając wydajność produkcji.

Wykorzystując swoją głęboką wiedzę techniczną zgromadzoną w dziedzinie powlekania CVD, firma VETEK z powodzeniem przezwyciężyła wyzwania związane z równomiernym osadzaniem i wiązaniem międzyfazowym powłoki CVD SiC na wewnętrznej ścianie pustych konstrukcji – od optymalizacji symulacji pola przepływu gazu po precyzyjną kontrolę pola temperatury osadzania, ustanawiając kompletne rozwiązanie do procesu powlekania ścian wewnętrznych, które zapewnia stałą grubość powłoki od otworu do głębokiego wnętrza otworu, mocne połączenie i czystość wewnętrznego otworu spełniającą standardy.

W tym artykule dokonano dogłębnej analizy: trudności technicznych związanych z powlekaniem wewnętrznych ścianek wydrążonym kołkiem podnoszącym, wpływu jednorodności powłoki wewnętrznej na wydajność wafli oraz kluczowych węzłów kontrolnych, od projektowania procesu po kontrolę jakości i dostawę.

II. Co to jest pusty sworzeń podnośnikowy AMAT?

Wydrążony kołek podnoszący AMAT to precyzyjny element do obsługi płytek stosowany w urządzeniach do przetwarzania półprzewodników. Jego podstawową funkcją jest podnoszenie i ustawianie płytek podczas załadunku, rozładunku i sekwencji procesowych.

W przeciwieństwie do konwencjonalnych, pełnych sworzni podnoszących, pusta konstrukcja zawiera wewnętrzną wnękę. Struktura ta zmniejsza całkowitą objętość materiału i masę termiczną, zachowując jednocześnie wymaganą geometrię mechaniczną. Jednakże w przypadku zastosowań półprzewodnikowych produkcja pustych kołków podnoszących jest znacznie bardziej wymagająca niż obróbka konwencjonalnych elementów litych. Dokładność wymiarowa zarówno powierzchni wewnętrznej, jak i zewnętrznej musi być ściśle kontrolowana, a koncentryczność pomiędzy geometrią wewnętrzną i zewnętrzną jest szczególnie krytyczna. Dlatego zarówno wybór materiału, jak i procesy powlekania są niezbędne dla ostatecznej wydajności sworznia podnoszącego.

W przypadku systemów epitaksji AMAT firma VETEK Semiconductor zapewnia dostosowane do indywidualnych potrzeb rozwiązania pustych kołków podnoszących AMAT oparte na podłożach grafitowych o wysokiej czystości i gęstych powłokach z węglika krzemu CVD (SiC). Pusta struktura pomaga zmniejszyć niepotrzebną masę materiału, zachowując jednocześnie strukturę mechaniczną wymaganą do podnoszenia płytek; powłoka CVD z węglika krzemu zapewnia wysoką czystość, odporność chemiczną i stabilność w wysokiej temperaturze. Trzpień podnoszący AMAT 0200-03201 firmy VETEK został specjalnie zaprojektowany do zastosowań z epitaksją krzemową 300 mm i może być produkowany zgodnie z rysunkami klienta, wymiarami i wymaganiami procesu.

III. Struktura pustego sworznia podnoszącego AMAT firmy VETEK

Obecnie VETEK koncentruje się na strukturze powłoki z grafitu o wysokiej czystości i węglika krzemu CVD do pustych kołków podnoszących AMAT. Podstawowy proces budowy to:

Podłoże grafitowe o wysokiej czystości → Precyzyjna obróbka CNC → Powłoka z węglika krzemu CVD → Precyzyjna kontrola

Podłoże grafitowe stanowi podstawę konstrukcyjną i nadaje się do precyzyjnej obróbki cienkościennych i pustych geometrii. Firma VETEK zazwyczaj wykorzystuje importowane materiały grafitowe klasy półprzewodnikowej, w tym materiały firm SGL Carbon i Toyo Tanso, w zależności od wymagań klienta. Następnie na powierzchnię grafitu nakładana jest gęsta powłoka z węglika krzemu CVD, tworząc ochronną powierzchnię roboczą klasy półprzewodników.

Dlaczego warto wybrać grafit jako podłoże?

W przypadku wydrążonych kołków podnoszących materiał podłoża musi zapewniać równowagę między obrabialnością, wydajnością cieplną, stabilnością mechaniczną i zgodnością procesu powlekania. Grafit o wysokiej czystości jest szczególnie odpowiedni, ponieważ oferuje następujące właściwości:

• Dobra stabilność w wysokich temperaturach

• Niska rozszerzalność cieplna

• Dobra przewodność cieplna

• Stosunkowo niska gęstość

• Doskonała obrabialność w przypadku skomplikowanych geometrii

• Zgodność z procesem powlekania węglikiem krzemu CVD

Zastosowanie grafitu umożliwia także wytwarzanie z dużą precyzją skomplikowanych konstrukcji pustych i cienkościennych. VETEK posiada możliwości precyzyjnej obróbki CNC elementów półprzewodnikowych z grafitu i węglika krzemu, z procesami obróbki zoptymalizowanymi pod kątem kontroli wymiarów i jakości powierzchni.

IV. Powłoka z węglika krzemu CVD: najważniejsza warstwa ochronna

Powłoka CVD z węglika krzemu jest jedną z najważniejszych cech pustych sworzni podnoszących VETEK AMAT. Powłoka ta tworzy gęstą powierzchnię węglika krzemu na podłożu grafitowym, pomagając chronić leżący pod spodem grafit przed środowiskiem procesowym.

Standardowa grubość powłoki z węglika krzemu CVD dla takich komponentów VETEK wynosi w przybliżeniu100±20 µm. Czystość powłoki wynosi w przybliżeniu6N / 99,99995%.

Szersze możliwości techniczne węglika krzemu CVD firmy VETEK obejmują powłoki o wysokiej czystości, kontrolowaną grubość powłoki i jednorodność grubości pomiędzy partiami. Dane techniczne wskazują, że czystość powłoki CVD z węglika krzemu kształtuje się na poziomie 6N–7N. W przypadku konkretnych projektów sworzni podnoszących AMAT specyfikacje powłok można dostosować zgodnie z rysunkami klienta i wymaganiami procesu.

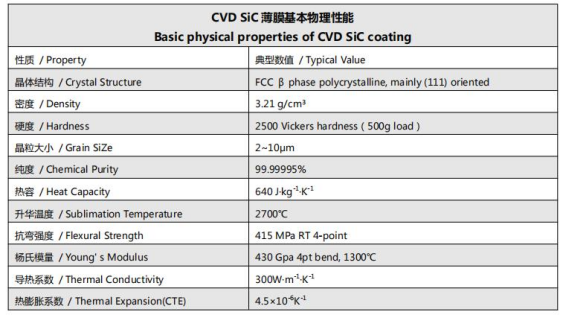

Rysunek 2: Podstawowe właściwości fizyczne powłoki CVD SiC

Dlaczego powłoka ścian wewnętrznych jest ważna?

Jednym z najbardziej wymagających technicznie aspektów pustych sworzni podnoszących AMAT jest nie tylko powlekanie powierzchni zewnętrznej, ale uzyskanie stabilnej i jednolitej powłoki na wewnętrznej ścianie pustej konstrukcji.

Wewnętrzna powierzchnia jest trudno dostępna podczas procesu powlekania CVD. W porównaniu z powierzchnią zewnętrzną geometria wewnętrzna stwarza dodatkowe wyzwania w zakresie przepływu gazu, równomierności osadzania, kontroli grubości powłoki i spójności procesu. Dlatego jakość powłok wewnętrznych ścian może stać się ważnym czynnikiem różnicującym dostawców.

VETEK ma doświadczenie w powlekaniu CVD węglikiem krzemu pustych konstrukcji i kładzie szczególny nacisk na powierzchnię wewnętrzną. Dobrze kontrolowana powłoka ścian wewnętrznych pomaga utrzymać ochronną warstwę węglika krzemu w całej pustej strukturze, zamiast pozostawiać wewnętrzny grafit wystawiony na działanie środowiska procesowego. Jest to szczególnie ważne, gdy sworzeń podnośnika pracuje w wysokotemperaturowych i agresywnych chemicznie komorach procesowych półprzewodników.

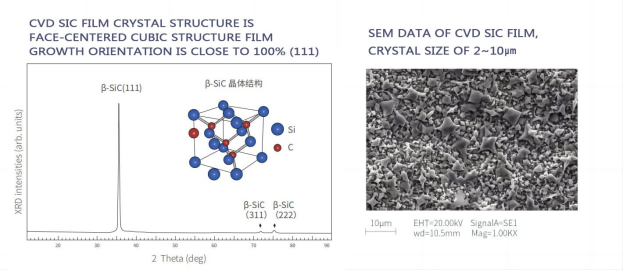

Rysunek 3: Mikroskopijna struktura krystaliczna powłoki z węglika krzemu CVD

V. Kluczowe zalety pustych sworzni podnośnikowych VETEK AMAT

System materiałów o wysokiej czystości:Połączenie grafitu o wysokiej czystości i węglika krzemu CVD o wysokiej czystości jest przeznaczone do środowisk półprzewodników, w których kontrola zanieczyszczeń ma kluczowe znaczenie. W zależności od wybranej specyfikacji czystość powłoki CVD z węglika krzemu wynosi 6N.

Standardowa powłoka z węglika krzemu o grubości 100±20 μm:Standardowa grubość powłoki firmy VETEK wynosi około 100±20 μm, co zapewnia praktyczną grubość powłoki dla elementów procesu półprzewodnikowego, a istnieje możliwość dostosowania jej do wymagań klienta.

Doskonała zdolność powlekania ścian wewnętrznych:W przypadku elementów pustych, powlekanie ścian wewnętrznych jest jedną z trudniejszych części procesu produkcyjnego. Firma VETEK opracowała procesy powlekania umożliwiające uzyskanie wysokiej jakości pokrycia wewnętrznej ściany pustych kołków podnoszących, od symulacji pola przepływu gazu po kontrolę pola temperatury, zapewniając stałą grubość powłoki i mocne wiązanie.

Stabilność w wysokiej temperaturze:Zarówno podłoże grafitowe, jak i powłoka CVD z węglika krzemu nadają się do wysokotemperaturowych środowisk procesowych półprzewodników. Warstwa węglika krzemu CVD zapewnia dodatkową ochronę przed atakiem chemicznym i degradacją powierzchni. Dane folii z węglika krzemu CVD firmy VETEK wskazują na wysoką przewodność cieplną, niską rozszerzalność cieplną i temperaturę sublimacji wynoszącą około 2700 °C, co wskazuje, że materiał nadaje się do wymagających zastosowań wysokotemperaturowych.

Odporność chemiczna i korozyjna:Gęsta powierzchnia węglika krzemu CVD zapewnia lepszą odporność na korozję niż goły grafit i jest odporna na agresywne gazy procesowe i chemiczne środki czyszczące. Pomaga to zmniejszyć degradację podłoża i utrzymuje bardziej stabilną powierzchnię elementu w powtarzalnych cyklach procesu.

Precyzyjna obróbka i personalizacja:Puste sworznie podnoszące wymagają precyzyjnej kontroli średnicy zewnętrznej, średnicy wewnętrznej, grubości ścianki, długości i koncentryczności. VETEK łączy precyzyjną obróbkę CNC z procesami powlekania CVD w celu produkcji złożonych elementów półprzewodnikowych według rysunków klienta. Sworznie podnośnikowe mogą być produkowane według:

• Rysunki klienta

• Przykładowe komponenty

• Specyfikacje wymiarowe

• Wymagana grubość powłoki

• Wymagany gatunek grafitu

• Specyficzne wymagania procesu

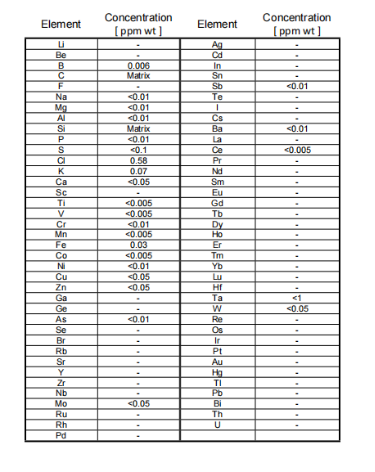

Rysunek 4: Raport z testu czystości powłoki CVD z węglika krzemu GDMS

VI. Typowe zastosowania

Epitaksja krzemowa:Kołki podnoszące służą do podnoszenia, pozycjonowania i przenoszenia płytek w sprzęcie do epitaksji. Istniejący produkt AMAT 0200-03201 firmy VETEK jest specjalnie przystosowany do zastosowań epitaksji krzemowej 300 mm.

Systemy obsługi płytek:Trzpienie podnoszące mogą służyć jako precyzyjne elementy do przenoszenia płytek w zastosowaniach wymagających stabilności w wysokiej temperaturze, dokładności wymiarowej i kontroli zanieczyszczeń. Trzpienie podnoszące płytki z wydrążonym korpusem rurowym mogą skutecznie minimalizować lokalną utratę ciepła, redukując w ten sposób ślady po szpilkach powszechnie widoczne na tylnej stronie płytki w procesach wysokotemperaturowych (takich jak wzrost epitaksjalny lub wyżarzanie). Utworzenie pustej wnęki wewnątrz korpusu sworznia podnoszącego zmniejsza masę termiczną i poprawia równomierność temperatury płytki.

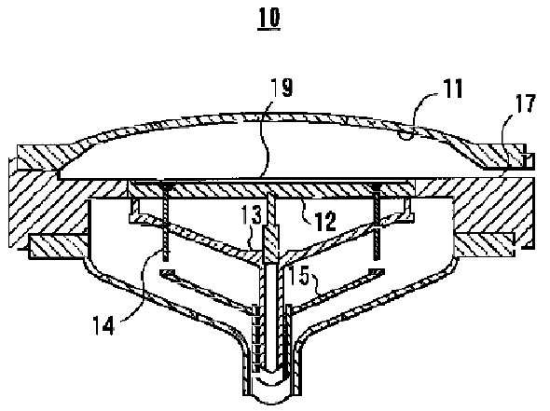

Rysunek 5: Schemat zasady, dzięki której wydrążone kołki podnoszące zmniejszają masę termiczną i poprawiają równomierność temperatury płytki

Sprzęt do procesów półprzewodnikowych:Na podstawie rysunków i próbek klientów można opracować podobne komponenty z grafitu i węglika krzemu CVD dla innych platform sprzętu półprzewodnikowego. Portfolio produktów półprzewodnikowych VETEK obejmuje epitaksję krzemu, epitaksję węglika krzemu, MOCVD, RTP/RTA, trawienie i inne procesy półprzewodnikowe.



VII. Proces produkcyjny: kluczowe węzły kontrolne, od projektu procesu po kontrolę jakości i dostawę

Produkcja pustych kołków podnoszących AMAT obejmuje wiele kluczowych etapów, z których każdy bezpośrednio wpływa na niezawodność produktu końcowego i wydajność płytek:

1. Wybór materiału grafitowego— Wybierz odpowiedni gatunek grafitu o wysokiej czystości (SGL Carbon lub Toyo Tanso itp.) zgodnie z wymaganiami klienta dotyczącymi wymiarów, parametrów termicznych i czystości.

2. Precyzyjna obróbka CNC— Obrobić grafitowy półwyrób w celu uzyskania wymaganej pustej geometrii. Szczególną uwagę zwraca się na średnicę wewnętrzną, średnicę zewnętrzną, grubość ścianki, długość i koncentryczność.

3. Przygotowanie powierzchni— Obrobiony element grafitowy poddawany jest czyszczeniu i przygotowaniu powierzchni przed powlekaniem CVD.

4. Powłoka CVD z węglika krzemu— Nałóż gęstą warstwę węglika krzemu CVD na podłoże grafitowe. Standardowa grubość powłoki wynosi około 100±20 μm, a czystość powłoki wynosi 6N zgodnie z wybraną specyfikacją.

5. Wewnętrzna powłoka powierzchniowa (krytyczny etap techniczny)— W przypadku pustych kołków podnoszących ścianka wewnętrzna jest poddawana starannej obróbce w celu uzyskania stabilnego pokrycia powłoką z węglika krzemu. Dzięki optymalizacji symulacji pola przepływu gazu i precyzyjnej kontroli pola temperatury osadzania, zapewniona jest stała grubość powłoki od otworu do głębokiego wnętrza otworu, mocne połączenie i czystość wewnętrznego otworu spełniająca standardy.

6. Kontrola — Gotowe komponenty przed wysyłką przechodzą kontrolę pod kątem dokładności wymiarowej, stanu powłoki i innych wymagań określonych przez klienta.

Możliwości produkcyjne firmy VETEK obejmują oczyszczanie, obróbkę CNC, powlekanie CVD i kontrolę, zapewniając zintegrowany łańcuch produkcyjny półprzewodnikowych komponentów na bazie węgla.

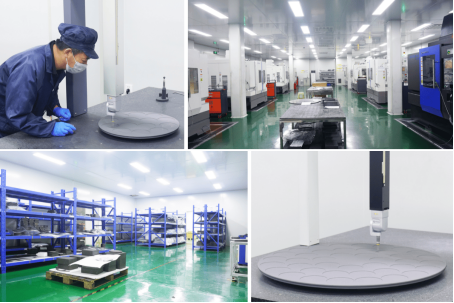

Rysunek 6: Produkcja materiałów półprzewodnikowych VETEK i baza do precyzyjnej obróbki

VIII. Przykładowy czas realizacji

Typowy czas realizacji niestandardowych próbek pustych kołków podnoszących AMAT wynosi około 20 dni. Rzeczywisty czas dostawy może się różnić w zależności od złożoności rysunku, wyboru materiału, wymagań dotyczących powłoki, ilości i wymagań kontrolnych. W przypadku powtarzających się zamówień lub już zakwalifikowanych produktów harmonogramy produkcji można negocjować oddzielnie, zgodnie z prognozami klientów i wymaganymi terminami dostaw.

Rysunek 7: Opakowanie produktu VETEK AMAT z wydrążonym sworzniem do podnoszenia



IX. Dlaczego warto wybrać drążone sworznie podnośnikowe AMAT firmy VETEK?

VETEK integruje zaopatrzenie w materiał grafitowy, precyzyjną obróbkę, powlekanie CVD węglikiem krzemu i produkcję komponentów półprzewodnikowych w zintegrowany proces produkcyjny. Kluczowe możliwości obejmują:

• Podłoże grafitowe o wysokiej czystości (SGL Carbon / Toyo Tanso itp.)

• Powłoka CVD z węglika krzemu o czystości 6N

• Standardowa grubość powłoki 100±20 µm

• Obróbka konstrukcji pustych

• Wewnętrzna powłoka CVD z węglika krzemu (zdolność różnicowania rdzenia)

• Precyzyjna obróbka CNC

• Rozwiązania z kołkami podnoszącymi kompatybilne z AMAT

• Przykładowy czas realizacji nawet około 20 dni

VETEK obejmuje pełny łańcuch techniczny rozwoju sprzętu CVD, rozwoju procesu CVD, precyzyjnej obróbki CNC i oczyszczania, wspierany przez dedykowane centra badawczo-rozwojowe i zakłady produkujące materiały półprzewodnikowe.

X. Często zadawane pytania (FAQ)

P1: Jaka jest standardowa grubość powłoki z węglika krzemu CVD w pustych kołkach podnoszących VETEK AMAT?

Standardowa grubość powłoki wynosi około 100±20 µm. Specyficzną grubość można dostosować zgodnie z rysunkami klienta i wymaganiami procesu.

P2: Jaki poziom czystości może osiągnąć powłoka z węglika krzemu CVD?

W zależności od wybranej specyfikacji czystość powłoki wynosi około 6N (99,99995%). Platforma CVD z węglika krzemu firmy VETEK rutynowo pracuje na poziomie 6N–7N.

P3: Dlaczego powłoka ścian wewnętrznych ma kluczowe znaczenie w przypadku pustych sworzni podnoszących?

Geometria wewnętrzna jest trudna do równomiernego pokrycia. Wysokiej jakości pokrycie wewnętrznej ścianki węglikiem krzemu zapobiega wystawieniu podłoża grafitowego na działanie wysokich temperatur, chemicznie aktywnych środowisk procesowych i jest kluczowym czynnikiem wyróżniającym długoterminową niezawodność. Jednorodność powłoki ścian wewnętrznych jest bezpośrednio powiązana z czystością otworu wewnętrznego i wydajnością płytek.

P4: Czy VETEK może produkować według moich rysunków lub próbek OEM?

Tak. VETEK może produkować zgodnie z rysunkami klienta, numerami części OEM (takimi jak AMAT 0200-03201), przykładowymi komponentami, specyfikacjami wymiarowymi, wymaganym gatunkiem grafitu i wymaganiami dotyczącymi powłok.

P5: Jaki jest typowy czas realizacji próbki?

Typowy czas realizacji próbki wynosi około 20 dni. Rzeczywista dostawa zależy od złożoności rysunku, wyboru materiału, wymagań dotyczących powłoki, ilości i potrzeb kontrolnych.

XI. Streszczenie

Chociaż pusty kołek podnoszący AMAT jest stosunkowo małym elementem półprzewodnikowym, jego wymagania produkcyjne nie są proste. Geometria cienkościenna, rygorystyczne wymagania dotyczące koncentryczności, praca w wysokiej temperaturze, kontrola zanieczyszczeń i połączenie powłoki na powierzchni wewnętrznej sprawiają, że jest to wyspecjalizowany element procesu półprzewodnikowego.

Obecne rozwiązanie firmy VETEK wykorzystuje grafit o wysokiej czystości z powłoką CVD z węglika krzemu, łącząc w sobie obrabialność i właściwości termiczne grafitu z wysoką czystością, odpornością chemiczną i stabilnością w wysokiej temperaturze węglika krzemu CVD. Dzięki standardowej grubości powłoki wynoszącej 100±20 μm, czystości do 6N, opcjom materiałów z grafitu SGL i Toyo Tanso oraz możliwości powlekania ścian wewnętrznych, firma VETEK może zapewnić dostosowane do indywidualnych potrzeb rozwiązania pustych kołków podnoszących AMAT do przenoszenia płytek półprzewodnikowych i zastosowań epitaksji krzemowej.

Dla klientów poszukujących alternatywnych dostawcówAMAT 0200-03201 wydrążone sworznie do podnoszenia płytek,Lubinne elementy półprzewodnikowe z grafitu pokrytego węglikiem krzemu,VETEK może ocenić rysunki lub próbki i zapewnić dostosowane rozwiązania produkcyjne.
