Technologia i rozwiązania

01 Granice wydajności CVD SiC, TaC i stałego SiC w procesach epitaksji i trawienia

Przemysł

Produkcja półprzewodników, ceramika techniczna (epitaksja / trawienie / wzrost kryształów PVT)

Proces

GaN MOCVD, epitaksja SiC, wzrost kryształów SiC PVT, trawienie plazmowe

Rozwiązanie

Podłoże grafitowe o wysokiej czystości + podstawa pokryta CVD SiC/TaC, pierścień podgrzewania wstępnego, pierścień odchylający, półksiężyc, pierścień ostrości; Solidne komponenty SiC

Usługi

Personalizacja na podstawie rysunków 1:1, ocena próbek, czyszczenie i regeneracja powłok, raporty z inspekcji GDMS/ICP-OES, całodobowe wsparcie techniczne, logistyka międzynarodowa

Wyniki

• Czystość powłoki może być niższa niż 5 ppm, niektóre osiągają 99,99995%

• Kontrolowana jednorodność grubości w zakresie ±5%, typowa grubość 100–200 μm

• Żywotność susceptora grafitowego wydłużona do 500–1000 godzin w procesie GaN MOCVD

• Wydajność powłoki wzrosła z 50% do 90% po rozwiązaniu problemu żółknięcia krawędzi (obudowa wewnętrzna)

• Obsługuje wymianę 1:1 dla głównych platform, w tym Aixtron G10, Veeco, ASM, AMEC, TEL

Podstawowy wniosek:Wybór odpowiedniej powłoki CVD SiC, TaC lub Solid SiC bezpośrednio określa poziom cząstek i żywotność komponentów na liniach epitaksji/trawienia. W tym artykule przedstawiono jasne granice wyboru według temperatury, atmosfery i procesu, w połączeniu z głównymi rozwiązaniami w zakresie wymiany sprzętu i kluczowymi wskaźnikami, aby pomóc Ci podejmować szybkie decyzje i zmniejszać ryzyko.

W procesach GaN MOCVD, susceptory na bazie grafitu pokryte SiC mogą zazwyczaj pracować stabilnie przez setki godzin w temperaturze 1100°C w atmosferze NH₃/H₂; jednakże z powodu nierównomierności pola termicznego różnice w trwałości powłoki pomiędzy obszarami krawędziowymi i środkowymi mogą przekraczać 50%. W procesach wzrostu kryształów SiC PVT, gdy temperatura przekracza 1600°C, powłoka SiC zaczyna sublimować i rozkładać się, co wymaga przejścia na powlekanie TaC lub roztwory stałego SiC. Konsekwencje wyboru niewłaściwego materiału składowego — w najlepszym wypadku wymiana materiałów eksploatacyjnych co 2–3 miesiące; w najgorszym przypadku złom z całego pieca do wafli z powodu zanieczyszczenia cząstkami. Ten artykuł został napisany przez zespół techniczny VeTek Semiconductor (pod kierunkiem dr Xiao), a jego celem jest ustalenie systematycznych ram decyzyjnych dotyczących „modelu sprzętu → warunków procesu → wyboru komponentów → oczekiwanej żywotności” dla inżynierów zajmujących się epitaksją/trawieniem/PVT, pomagając w szybkim dopasowywaniu materiałów, kontrolowaniu cząstek i ocenie dostawców.

1. Jak wybrać powłokę SiC, powłokę TaC lub stały SiC w oparciu o warunki procesu?

Podstawowy wniosek:Zdecyduj się na trzy wymiary: „temperatura → atmosfera → rodzaj procesu”: nadaj priorytet powlekaniu CVD SiC w temperaturze ≤1600°C; wybierz TaC dla >2000°C lub atmosfer silnie korozyjnych; priorytetowo traktuj stały SiC w scenariuszach trawienia i bardzo wysokiej czystości.

Dokonując faktycznego wyboru linii produkcyjnej, inżynierowie najczęściej pytają: „Jaką powłokę powinienem zastosować w przypadku mojego sprzętu Aixtron/Veeco obsługującego epitaksję GaN lub SiC, w jakiej temperaturze i w jakiej atmosferze?” Odpowiedź nie jest skomplikowana, ale te trzy wymiary muszą być ze sobą powiązane.

Okno temperaturowe jest pierwszym progiem

Powłoka CVD SiC może nadal zachować integralność strukturalną w temperaturach poniżej około 2000–2100°C. Poza tym zakresem następuje niespójne parowanie (preferowane ulatnianie się krzemu), co prowadzi do chropowatości powierzchni i zwiększenia liczby cząstek. Powłoka TaC ma temperaturę topnienia sięgającą 3880°C i może utrzymać wyjątkowo niskie ciśnienie pary nawet w środowiskach wzrostu kryształów PVT powyżej 2400°C. Stały SiC nie stwarza problemów na styku powłoka-podłoże i nadaje się do elementów komór do trawienia narażonych na powtarzający się szok termiczny.

Atmosfera i korozyjność określają stabilność chemiczną powłoki

W środowiskach zawierających NH₃, H₂ lub gazy na bazie chloru powłoka SiC sprawdza się dobrze, ale szybkość korozji SiC pod wpływem wodoru w wysokiej temperaturze jest znacznie wyższa niż TaC. Dane eksperymentalne pokazują, że szybkość korozji TaC w wysokotemperaturowym amoniaku wynosi około 1/6 szybkości korozji SiC, a w wodorze może wynosić nawet 1/10. Dlatego w standardowych warunkach epitaksji SiC lub GaN MOCVD wykorzystuje się głównie powłokę SiC, podczas gdy scenariusze charakteryzujące się wysoką korozją lub bardzo wysoką temperaturą muszą przejść na TaC.

Dopasowanie typu procesu i funkcji komponentu

• Epitaksja GaN MOCVD / Si: priorytetem jest grafit o wysokiej czystości + susceptor pokryty CVD SiC, pierścień podgrzewania wstępnego

• Wzrost kryształów SiC PVT: Zdecydowanie zalecamy powłokę TaC do grafitowych elementów pracujących w strefie gorącej

• Trawienie plazmowe (pierścień ogniskujący itp.): możliwe grafit w postaci litego SiC lub grafitu powlekanego SiC, w zależności od wymagań dotyczących cząstek i kosztu

• Części krytyczne komory, wyjątkowo wrażliwe na cząstki: priorytetem jest stały SiC bez powłoki stykowej

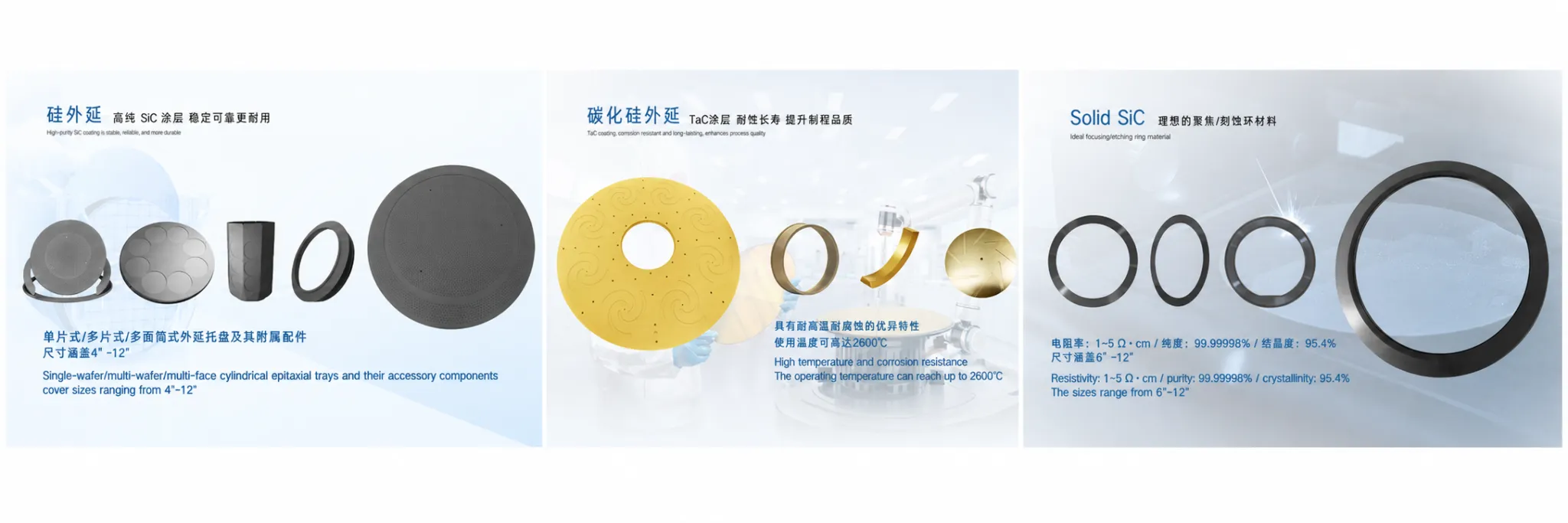

Rysunek 1 – Prezentacja głównego produktu VeTek

2. Zgodność susceptora grafitowego Aixtron/Veeco i niestandardowe rozwiązania zamienne

Podstawowy wniosek:VeTek obsługuje personalizację 1:1 w oparciu o rysunki klienta lub oryginalne części zamienne, obejmując główne platformy, takie jak Aixtron G10, Veeco K465i, ASM Epsilon itp. Standardowe produkty mogą być szybko wysyłane; części niestandardowe trwają zwykle 3–6 tygodni.

Wielu inżynierów najbardziej martwi się nie tym, „czy da się to wyprodukować”, ale „czy będzie tak stabilny jak części oryginalne, z kontrolowanym czasem realizacji i dostępnymi kompletnymi raportami z inspekcji”. Jedną z podstawowych możliwości VeTek jest pełna personalizacja zgodnie z rysunkami, przy jednoczesnym zachowaniu kompatybilności z urządzeniami głównych marek.

Krótki opis kompatybilności głównych urządzeń

Poniższą tabelę można wykorzystać bezpośrednio do wewnętrznego przeglądu technicznego lub oceny zamówienia:

Marka sprzętu

Typowy model

Części wymienne

Opcja podłoża

Opcja powłoki

Nr ref. Życie

Aixtron

G10

Susceptor, pierścień rozgrzewający

Grafit o wysokiej czystości

SiC

500–1000 godz

Veeko

K465i

Susceptor, pierścień dywersyjny

Grafit o wysokiej czystości

SiC/TaC

300–800 godz

ASM

Seria Epsilon

Susceptor, pierścień ostrości

Solidny SiC

Brak powłoki

2000+ godz

AMEC

Akwaforcista

Pierścień ostrości, półksiężyc

Solidny SiC/grafit

SiC

Procesowo

W rzeczywistych projektach często otrzymujemy od klientów oryginalne części zamienne lub rysunki CMM. Zespół techniczny, po potwierdzeniu dopasowania pola termicznego i tolerancji wymiarowych, przedstawi zalecenia dotyczące czystości podłoża, grubości powłoki i chropowatości powierzchni, a także dostarczy próbki do weryfikacji klienta na narzędziu.

3. Kluczowe wskaźniki jednorodności grubości powłoki CVD SiC i kontroli cząstek

Podstawowy wniosek:Kontrolowana jednorodność grubości w zakresie ±5%, gęstość zbliżona do wartości teoretycznej i kontrolowana chropowatość powierzchni są podstawą zapobiegania rozsypywaniu się proszku i zanieczyszczeniu cząstkami. Docelowa czystość wynosi poniżej 5 ppm, a krytyczne zanieczyszczenia metaliczne są śledzone przez GDMS/ICP-OES.

Problemy z cząsteczkami są niemal koszmarem każdego inżyniera epitaksji. Gdy na powłoce pojawią się lokalne cienkie plamy, pory lub mikropęknięcia, proszek będzie się rozsypywał pod wpływem powtarzających się cykli termicznych i ataku gazów korozyjnych, bezpośrednio podnosząc gęstość defektów płytki.

Grubość i jednolitość

Typowa grubość powłoki CVD SiC wynosi 100–200 µm. Poprzez kontrolę parametrów procesu i pola przepływu, VeTek stabilizuje jednorodność grubości w zakresie ± 5%. Po ponad 1000 cyklach szoku termicznego (temperatura pokojowa ↔ 1100°C) powłoka nie wykazuje rozwarstwienia i może spełnić rygorystyczne wymagania GaN MOCVD dotyczące defektów cząstek ≤0,1/cm².

Czystość i kontrola

Ogólna czystość powłoki i składników może być niższa niż 5 ppm, a niektóre produkty osiągają 99,99995%. Do analizy metali śladowych używamy ICP-OES i GDMS, aby zapewnić, że krytyczne zanieczyszczenia, takie jak Fe i Ni, pozostaną na kontrolowanych poziomach, unikając interferencji z domieszką warstwy epitaksjalnej lub stężeniem nośnika.

Gęstość i stan powierzchni

Warstwa polikrystaliczna β-SiC utworzona w procesie CVD ma gęstość bliską wartości teoretycznej (ok. 3,21 g/cm3) przy wyjątkowo niskiej porowatości. Chropowatość powierzchni (Ra) można dostosować do wymagań procesu klienta, zapewniając wystarczające mechaniczne blokowanie, jednocześnie zapobiegając powstawaniu cząstek.

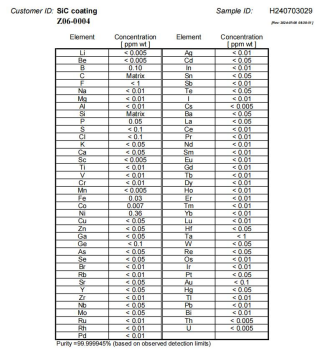

Rysunek 2 – Raport z inspekcji GDMS dla powłoki CVD SiC

4. Studium przypadku: Rozwiązanie problemu żółknięcia krawędzi w celu poprawy wydajności powłoki z 50% do 90%

Podstawowy wniosek:Precyzyjnie kontrolując początkową szybkość osadzania i pole przepływu w celu wyeliminowania mikronaprężeń, firma VeTek poprawiła wydajność powlekania grafitowego susceptora MOCVD klienta z około 50% do 90% i znacznie wydłużyła żywotność.

To prawdziwa historia, która wydarzyła się na linii produkcyjnej. Klient zgłosił żółknięcie krawędzi i tendencję do złuszczania się niektórych susceptorów grafitowych, co spowodowało, że ogólna wydajność powłoki w partii oscylowała wokół 50% przez długi czas, co wiązało się z wysokimi kosztami utrzymania linii i ryzykiem dotyczącym płytek.

Po interwencji zespołu technicznego kierowanego przez dr Xiao skupiono się na dwóch kierunkach: po pierwsze, szybkość osadzania w początkowej fazie była zbyt duża, co powodowało akumulację naprężeń wewnętrznych w powłoce; po drugie, różnice pola przepływu pomiędzy obszarami brzegowymi i środkowymi prowadziły do ​​miejscowej nadmiernej lub niedostatecznej grubości. Optymalizując stosunek MTS/H₂, profil temperatury osadzania i konstrukcję pola przepływu uchwytu, skutecznie uwolniono mikronaprężenia. Ostatecznie wydajność powłoki tej partii i późniejszej produkcji ustabilizowała się na poziomie powyżej 90%, cykl wymiany u klienta wyraźnie się wydłużył, a reklamacje dotyczące cząstek znacząco spadły.

Ten przypadek pokazuje, że „zdolność do powlekania” to dopiero punkt wyjścia; „Stabilne, trwałe i kontrolujące cząsteczki powłoki” to prawdziwa wartość, na której zależy inżynierom. Dane mówią głośniej niż jakakolwiek promocja.

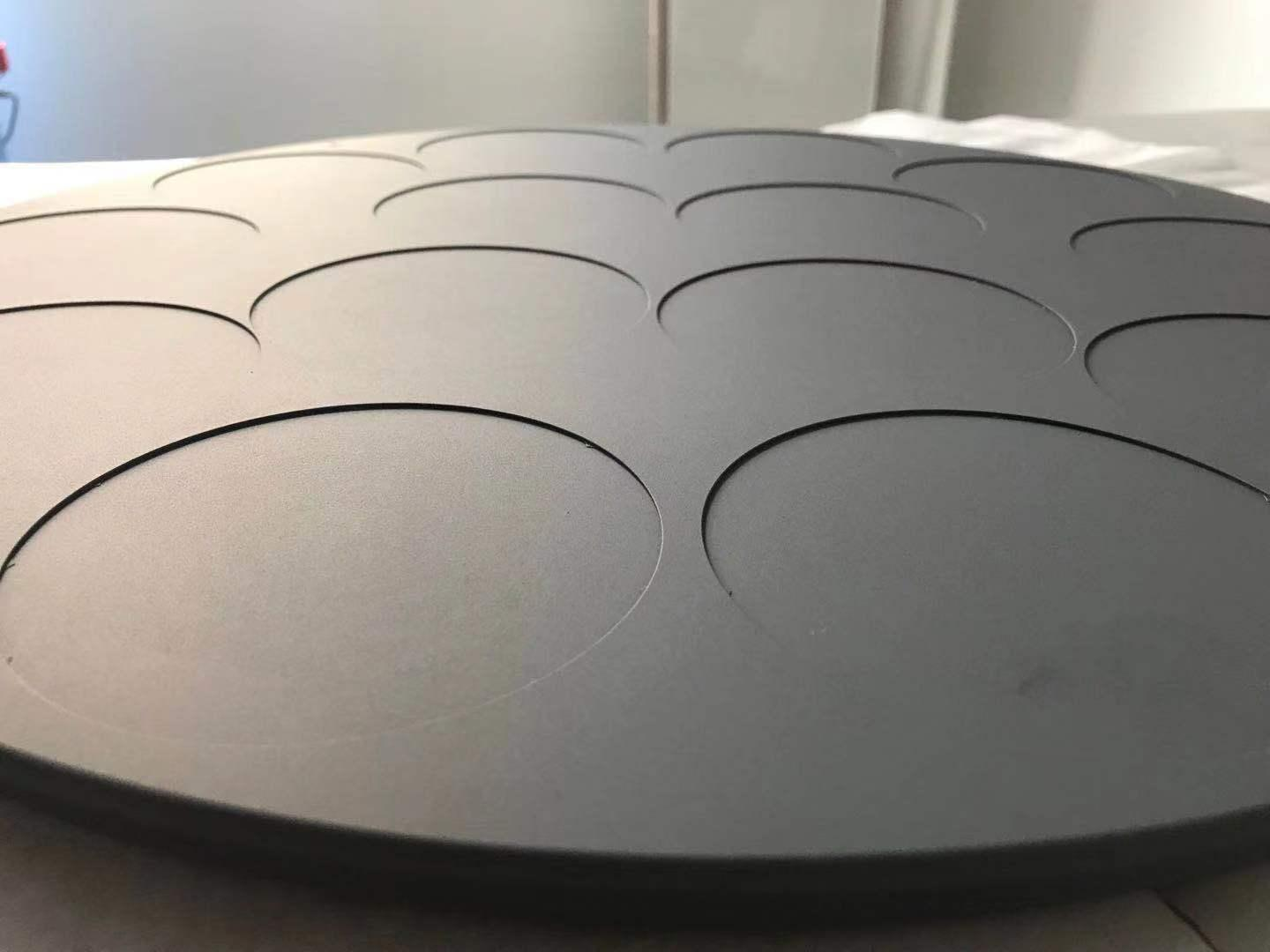

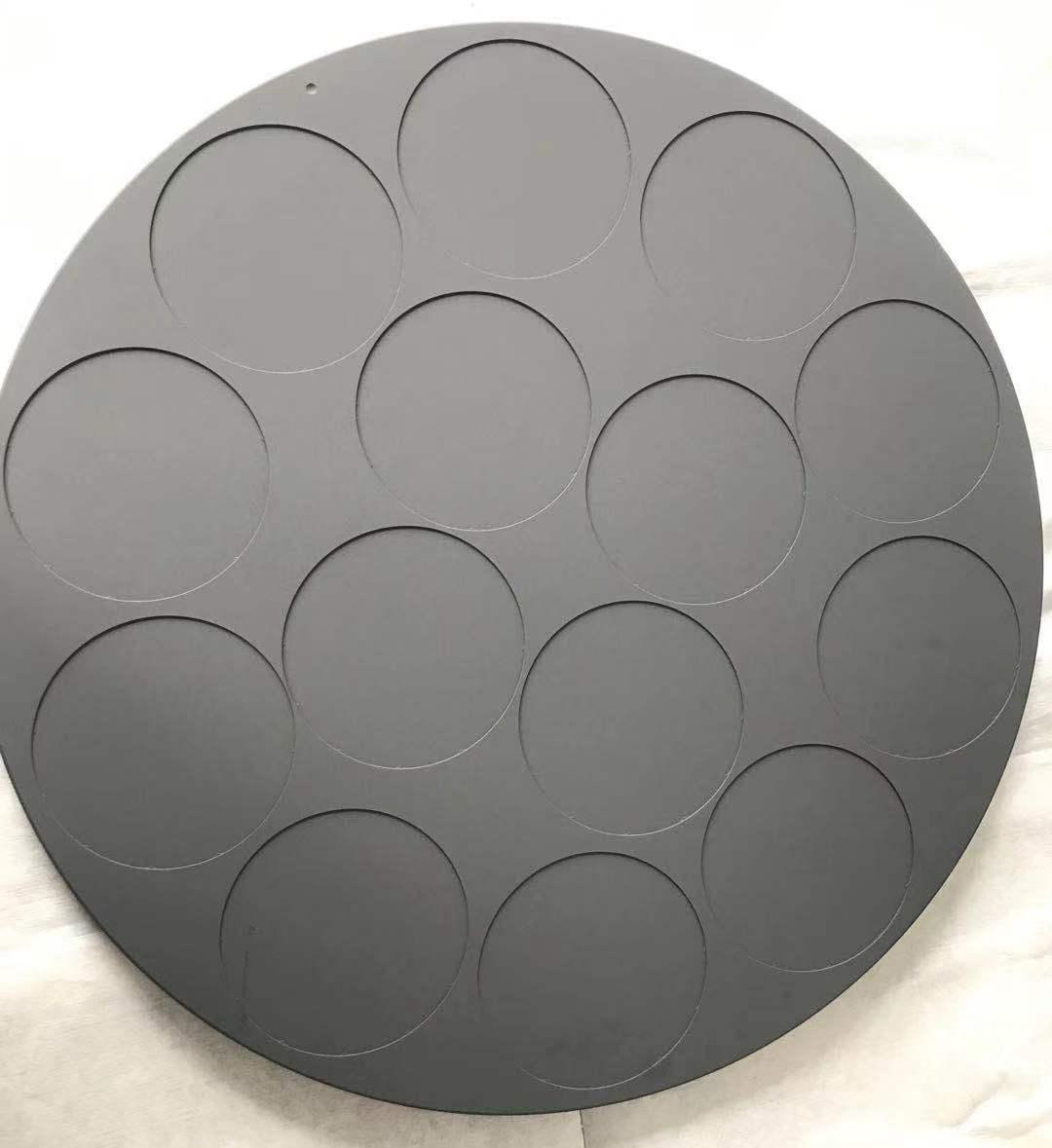

Rysunek 3 – Susceptor grafitowy o wysokiej czystości CVD pokryty węglikiem krzemu o jednolitym kolorze powierzchni i bez defektów

5. Różnice pomiędzy częściami z litego SiC i powlekanymi grafitami oraz możliwe scenariusze

Podstawowy wniosek:Powlekane części grafitowe mają niższy koszt i szybszą reakcję termiczną, odpowiednie dla większości susceptorów epitaksji; Stały SiC nie stwarza ryzyka interfejsu i ma większą odporność na plazmę, nadaje się do elementów trawiących o wysokich wymaganiach i scenariuszy o bardzo długiej żywotności.

Wiele spotkań selekcyjnych boryka się z następującymi problemami: czy powinniśmy używać grafitu powlekanego, czy przejść bezpośrednio na Solid SiC? W obu przypadkach nie chodzi po prostu o to, „co jest lepsze”, ale o kompromis między scenariuszem zastosowania a całkowitym kosztem posiadania (TCO).

Zalety części z powlekanego grafitu:Wysoka przewodność cieplna podłoża, szybkie nagrzewanie, kontrolowane koszty; powłoka zapewnia barierę chemiczną i tłumienie cząstek. Nadaje się do wielkogabarytowych susceptorów epitaksji GaN/SiC wymagających wysokiej równomierności termicznej.

Zalety stałego SiC:Monolityczny β-SiC bez powierzchni styku powłoka-podłoże, bez ryzyka rozwarstwienia; czystość może osiągnąć 5N–7N, wyjątkowa odporność na erozję plazmową, odpowiednia do krytycznych części trawiących, takich jak pierścienie ostrości i głowice prysznicowe, o żywotności do ponad 2000 godzin.

6. Zarządzanie pełnym cyklem życia komponentów oraz wartość czyszczenia i regeneracji

Podstawowy wniosek:Od monitorowania instalacji i ostrzegania o nieprawidłowościach po profesjonalne czyszczenie i regenerację, utworzenie zamkniętego obiegu może znacząco obniżyć całkowity koszt posiadania i zmniejszyć częstotliwość zakupów nowych części. VeTek świadczy dedykowane usługi czyszczenia Aixtron/Veeco i innego sprzętu.

Wiele fabryk traktuje części powlekane jako materiały eksploatacyjne, które można wykorzystać i wyrzucić. W rzeczywistości po profesjonalnym czyszczeniu i regeneracji znaczną część komponentów można przywrócić do poziomu cząstek i parametrów cieplnych zbliżonych do nowych części, zwłaszcza susceptorów i pierścieni podgrzewania wstępnego dla platform Aixtron i Veeco.

Zaleca się sporządzenie prostego dziennika cyklu życia: rejestrować czas instalacji, łączne godziny pracy, stan powierzchni po każdym czyszczeniu i wyniki testów cząstek. Decyzję o wymianie należy podjąć wyłącznie wtedy, gdy powłoka wykazuje wyraźne żółknięcie, miejscowe rozwarstwienie lub utrzymującą się nadmierną ilość cząstek, a nie przedwczesne złomowanie na podstawie wyczucia.


Rysunek 4 – Usługa czyszczenia części grafitowych z powłoką CVD SiC

7. Punkty oceny dostawców i możliwości usług VeTek

Podstawowy wniosek:Skoncentruj się na systemie ISO9001, pełnych raportach z inspekcji (GDMS/ICP-OES), wsparciu próbek, niezawodności w czasie realizacji i możliwościach komunikacji technicznej w języku angielskim. VeTek ma całodobowe wsparcie i doświadczenie w obsłudze klienta za granicą.

W przypadku międzynarodowych klientów lub fabryk o rygorystycznych wymaganiach dotyczących kwalifikacji dostawców szczególnie istotne są następujące punkty:

• System jakości: ISO9001, proces kontrolowany i identyfikowalny.

• Możliwość kontroli: Dostarczanie kompletnych raportów z analizy materiałów dotyczących powłoki i podłoża.

• Próbki i czas realizacji: Wsparcie oceny próbki; produkty standardowe wysyłane są szybko, części niestandardowe zazwyczaj w ciągu 3–6 tygodni, pilne zamówienia mogą zostać przyspieszone po negocjacjach.

• Komunikacja techniczna: Zarówno zespoły sprzedażowe, jak i inżynieryjne mogą porozumiewać się płynnie w języku angielskim, co zmniejsza koszty komunikacji dla klientów zagranicznych.

• Reakcja posprzedażna: Zapewnij wsparcie techniczne i pomoc w analizie awarii, gdy powłoka lub komponenty wykazują anomalie.

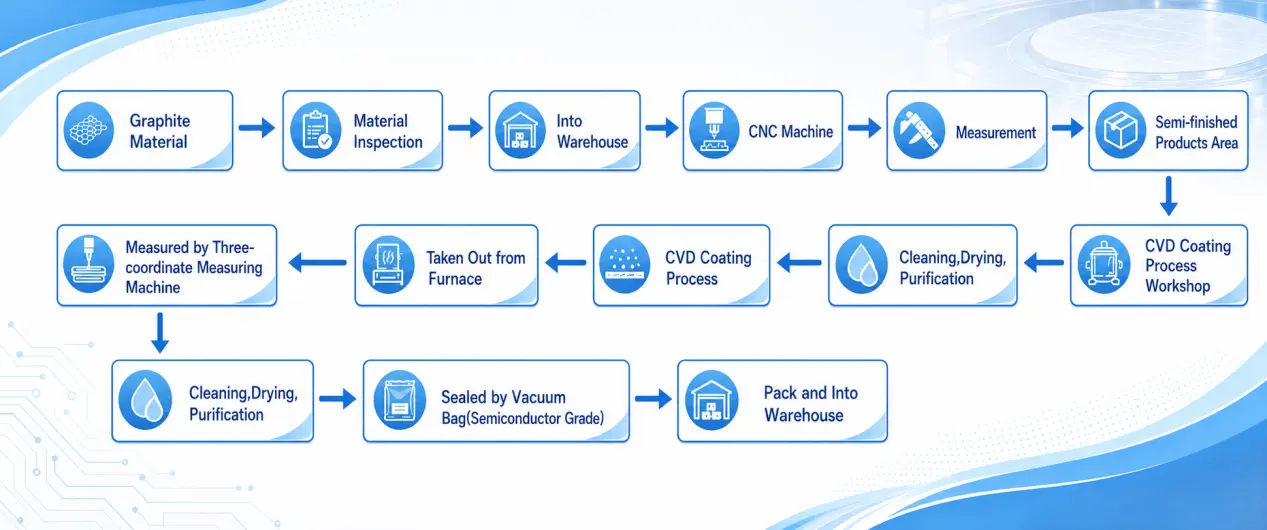

Rysunek 5 – Pełny proces zamówienia produktu VeTek

8. Często zadawane pytania

(1). Czy produkt umożliwia pełną personalizację na podstawie rysunków? Z jakim głównym sprzętem może się równać?

Tak. Można dostosować susceptor, pierścień podgrzewania wstępnego, pierścień przekierowania, półksiężyc, pierścień ostrości itp., kompatybilne z platformami takimi jak Aixtron G10, Veeco, ASM, AMEC, TEL.

(2). Jak gwarantuje się czystość? Na jakim poziomie kontrolowane są zanieczyszczenia metalami?

Czystość powłoki i komponentów może być niższa niż 5 ppm, a niektóre osiągają 99,99995%. Do analizy śladów wykorzystuje się ICP-OES, GDMS i inny sprzęt, a dostarczane są kompletne raporty.

(3). A co z jednorodnością grubości i żywotnością powłok CVD SiC/TaC?

Jednorodność grubości jest zwykle kontrolowana w zakresie ± 5%, grubość 100–200 μm. W odpowiednich oknach procesowych żywotność susceptora GaN MOCVD może osiągnąć zakres 500–1000 godzin; scenariusze dotyczące bardzo wysokich temperatur wymagają przejścia na TaC lub stały SiC.

(4). Czy obsługiwane jest testowanie próbek? Jaki jest typowy czas realizacji zamówień hurtowych?

Obsługiwana jest ocena próbki. Produkty standardowe mogą zostać szybko wysłane; części niestandardowe trwają zazwyczaj 3–6 tygodni, w zależności od złożoności projektu i objętości. Pilne zamówienia mogą zostać przyspieszone po negocjacjach.

(5). Jakie certyfikaty systemu jakości są dostępne? Czy można zapewnić raporty z inspekcji i wsparcie posprzedażne?

Wdrożony jest system zarządzania jakością ISO9001. Można dostarczyć raporty z analizy materiałów i powłok, a także całodobową pomoc techniczną online. Komunikacja w języku angielskim dla klientów zagranicznych przebiega bezproblemowo.

9. Podsumowanie i kolejne kroki

Wybór nigdy nie polega na „wyborze najdroższego” lub „wyborze najgrubszego”, ale na „znalezieniu rozwiązania o najlepszej równowadze wydajności i kosztów w ramach posiadanego sprzętu, okna procesu i budżetu cząstek”. Mamy nadzieję, że ten podręcznik pomoże Ci szybko ustalić ramy decyzyjne: najpierw spójrz na temperaturę i atmosferę, następnie dopasuj powłokę lub stały SiC, a na koniec zweryfikuj żywotność i wydajność cząstek na podstawie danych.

Jeśli oceniasz rozwiązania zamienne dla susceptorów, pierścieni podgrzewania wstępnego lub komponentów strefy gorącej na platformach Aixtron, Veeco lub innych, możesz skontaktować się bezpośrednio z zespołem technicznym VeTek. Możemy zapewnić zalecenia dotyczące dostosowywania, przykładowe wsparcie i pełne raporty z inspekcji na podstawie rysunków lub istniejących części zamiennych. Dr Xiao i zespół inżynierów są gotowi w każdej chwili omówić z Tobą optymalizację pola termicznego lub potrzeby w zakresie opracowania specjalnej konstrukcji.

Aby uzyskać szczegółowe informacje o produkcie i więcej informacji technicznych, prosimy o kontaktskontaktuj się z nami.


Główne odniesienia i źródła danych

1. Wewnętrzne dane inżynieryjne VeTek Semiconductor — żywotność susceptora grafitowego pokrytego SiC wynosząca 500–1000 godzin w procesie GaN MOCVD, wydajność powłoki zwiększona z 50% do 90% po wyeliminowaniu żółknięcia krawędzi i inne praktyczne przypadki [1].

2. T/CASME 2000-2025 Specyfikacja techniczna dotycząca susceptorów grafitowych pokrytych węglikiem krzemu do epitaksji półprzewodników — Określa wymagania techniczne dotyczące susceptorów grafitowych pokrytych SiC wytwarzanych w procesie CVD na izostatycznych podłożach grafitowych o wysokiej czystości, mające zastosowanie do półprzewodnikowych produktów epitaksji.

3. T/CASME 2085-2025 Specyfikacja techniczna dla produktów powlekanych węglikiem tantalu do wzrostu kryształów węglika krzemu — Specyfikacja techniczna dla produktów grafitowych pokrytych TaC w scenariuszach wzrostu kryształów SiC.

4. Nakamura i in., „Spiekane powłoki z węglika tantalu na podłożach grafitowych: wysoce niezawodne powłoki ochronne do wzrostu masowego i epitaksjalnego”, Applied Physics Letters, tom. 106, 082108, 2015. — Potwierdza, że ​​powłoki TaC mogą skutecznie chronić podłoża grafitowe w wysokich temperaturach (>2000°C) i w silnie korozyjnych atmosferach, tworząc wyraźną granicę wydajności z powłokami SiC.

5. Wang i in., „Wpływ zwęglonej warstwy buforowej na wzrost SiC na Si”, Journal of Crystal Growth, tom. 199, s. 564–567, 1999. — Omawia efekty warstwy buforowej i kontrolę morfologii powierzchni w procesie wzrostu CVD SiC, indeksowane przez Scopus i Web of Science.

Uwaga: Dane dotyczące żywotności i wydajności w tekście są typowymi wartościami referencyjnymi. Na rzeczywistą wydajność wpływają określone warunki procesu, stan sprzętu i poziom konserwacji. Proszę sprawdzić rzeczywiste pomiary.


Autor:Zespół inżynierii technicznej VeTek Semiconductor (ukończony pod kierunkiem dr Xiao)
