Przełom technologii węglika Tantalum, Zanieczyszczenie epitaksjalne SIC zmniejszone o 75%?

Niedawno niemiecki instytut badawczy Fraunhofer IISB dokonał przełomu w badaniach i rozwojuTechnologia powlekania z węglikiem Tantalum, i opracował rozwiązanie powlekania natryskowego, które jest bardziej elastyczne i przyjazne dla środowiska niż rozwiązanie do osadzania CVD i zostało skomercjalizowane.

A krajowy półprzewodnik Vetek dokonał również przełomów w tej dziedzinie, zobacz poniżej szczegółowe informacje.

Fraunhofer IISB:

Opracowanie nowej technologii powlekania TAC

5 marca, według mediów ”Złożony półprzewodnik„Fraunhofer IISB opracował nowyTechnologia powlekania Tantalum Carbide (TAC)-Accotta. Licencja technologiczna została przeniesiona do Nippon Kornmeyer Carbon Group (NKCG), a NKCG zaczęła dostarczać ich klientom części powlekane TAC.

Tradycyjną metodą wytwarzania powłok TAC w branży jest chemikalia odkładania pary (CVD), która jest skazana na wady, takie jak wysokie koszty produkcji i długi czas dostawy. Ponadto metoda CVD jest również podatna na pękanie TAC podczas powtarzającego się ogrzewania i chłodzenia składników. Pęknięcia te ujawniają podstawowy grafit, który z czasem poważnie degraduje i należy je wymienić.

Innowacja Taccotta polega na tym, że wykorzystuje metodę powłoki natryskowej na bazie wody, a następnie uzdatnianie temperatury w celu utworzenia powłoki TAC o wysokiej stabilności mechanicznej i regulowanej grubości naPodłoże grafitowe. Grubość powłoki można regulować z 20 mikronów do 200 mikronów, aby odpowiadały różnym wymaganiom zastosowania.

Technologia procesu TAC opracowana przez Fraunhofera IISB może dostosować wymagane właściwości powłoki, takie jak grubość, jak pokazano poniżej w zakresie od 35 μm do 110 μm.

W szczególności powlekanie natryskowe Taccotta ma również następujące kluczowe funkcje i zalety:

● Bardziej przyjazne dla środowiska: dzięki opartej na wodzie powłokie natryskowej ta metoda jest bardziej przyjazna dla środowiska i łatwa do uprzemysłowienia;

● Elastyczność: Technologia TACCOTTA może dostosować się do komponentów o różnych rozmiarach i geometrii, umożliwiając częściową powłoki i remoncie komponentów, co nie jest możliwe w CVD.

● Zmniejszone zanieczyszczenie tantalu: Składniki grafitowe z powłoką Taccotta są stosowane w produkcji epitaksjalnej SIC, a zanieczyszczenie tantalu jest zmniejszone o 75% w porównaniu z istniejącymiPowłoki CVD.

● Opór zużycia: Testy zadrapań pokazują, że zwiększenie grubości powłoki może znacznie poprawić odporność na zużycie.

Test zadrapania

Doniesiono, że technologia została promowana w celu komercjalizacji przez NKCG, wspólne przedsięwzięcie koncentrujące się na dostarczaniu wysokowydajnych materiałów grafitowych i powiązanych produktów. NKCG przez długi czas weźmie również udział w rozwoju technologii Taccotta. Firma zaczęła dostarczać swoim klientom komponenty grafitowe oparte na technologii Taccotta.

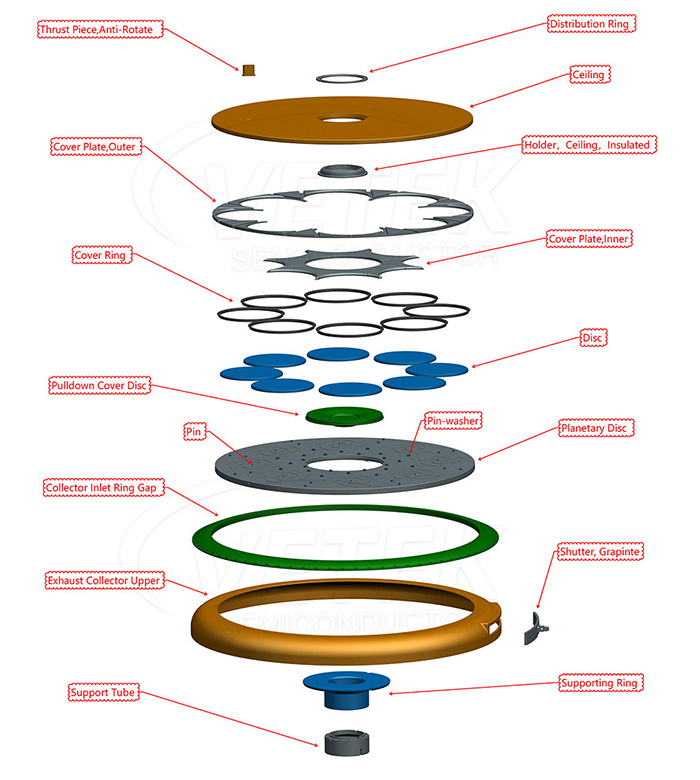

Vetek Semiconductor promuje lokalizację TAC

Na początku 2023 r. Vetek Semiconductor uruchomił nową generacjęSIC Crystal Wzrostmateriał pola termicznego-Porowaty węglik tantalu.

Według doniesień Vetek Semiconductor rozpoczął przełom w opracowaniuPorowaty węglik tantaluz dużą porowatością poprzez niezależne badania i rozwój technologii. Jego porowatość może osiągnąć nawet 75%, osiągając międzynarodowe przywództwo.
