MOCVD Wafla epitaksjalna

VETEK Semiconductor od dawna zaangażuje się w półprzewodnikowy rozwój epitaksjalny i ma bogate doświadczenie i umiejętności procesowe w produktach podatnych na waflach MOCVD. Dzisiaj Vetek Semiconductor stał się wiodącym chińskim producentem i dostawcą podatności na epitaksjalne podatnik MOCVD, a podatniki, które zapewnia, podatne podatniki, które zapewniały, odgrywały ważną rolę w produkcji wafli epitaksjalnych Gan i innych produktów.

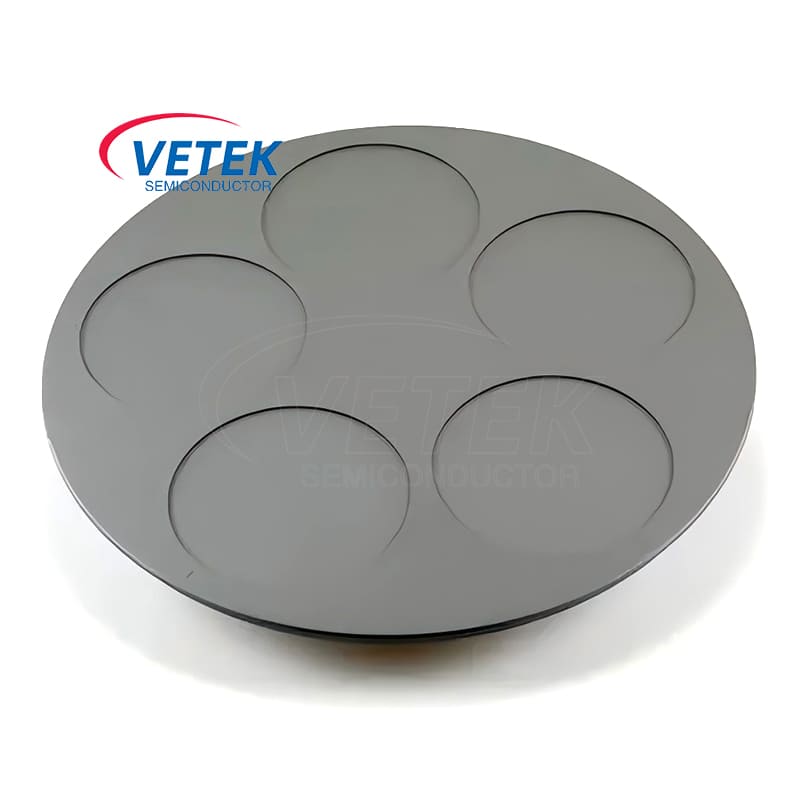

MOCVD Epitaksial Wafer jest wysokowydajny podatnik na epitaksjalny wafel zaprojektowany do sprzętu MOCVD (metal-organiczne chemiczne osadzanie pary). Podatnik jest wykonany z materiału grafitu SGL i powleczony powłoką węgla krzemu, który łączy wysoką przewodność cieplną grafitu z doskonałą wysoką temperaturą i odpornością na korozję SIC i jest odpowiednia dla trudnego środowiska roboczego wysokiej temperatury, wysokiego ciśnienia i gazu korozyjnego podczas epitaksyjnego wzrostu półprzewodników.


Materiał grafitu SGL ma doskonałą przewodność cieplną, która zapewnia, że ​​temperatura wafla epitaksjalnego jest równomiernie rozmieszczona podczas procesu wzrostu i poprawia jakość warstwy epitaksjalnej. Powlekana powłoka SIC umożliwia podatnikowi wytrzymanie wysokich temperatur ponad 1600 ℃ i dostosowanie się do ekstremalnego środowiska termicznego w procesie MOCVD. Ponadto powłoka SIC może skutecznie opierać się w wysokiej temperaturze gazach reakcyjnych i korozji chemicznej, przedłużyć żywotność podatnika i zmniejszyć zanieczyszczenie.


Epitaksjalne podatność na wafel Vetesemi może być używane jako zamiennik akcesoriów dostawców sprzętu MOCVD, takich jak Aixtron.MOCVD Susceptor for Epitaxial Growth


● Rozmiar: Można dostosować zgodnie z potrzebami klientów (dostępny standardowy rozmiar).

● Pojemność przenoszenia: Może nosić jedno lub nawet więcej niż 50 wafli epitaksjalnych jednocześnie (w zależności od wielkości podatnika).

● Obróbka powierzchniowa: Powłoka SIC, odporność na korozję, odporność na utlenianie.


Jest to ważne akcesorium dla różnych epitaksjalnych sprzętu do wzrostu wafla


● Przemysł półprzewodnikowy: Używany do wzrostu wafli epitaksjalnych, takich jak diody LED, diody laserowe i półprzewodniki mocy.

● Przemysł optoelektroniczny: Wspiera wzrost epitaksjalny wysokiej jakości urządzeń optoelektronicznych.

● Wysokiej klasy badania i rozwój materialny: Zastosowany do epitaksjalnego przygotowania nowych półprzewodników i materiałów optoelektronicznych.


W zależności od rodzaju sprzętu MOCVD klienta i potrzeb produkcyjnych Vetek Semiconductor zapewnia niestandardowe usługi, w tym wielkość podatnika, materiał, obróbkę powierzchni itp., Aby zapewnić klientom najbardziej odpowiednie rozwiązanie.


Struktura krystaliczna filmu CVD SIC

CVD SIC FILM CRYSTAL STRUCTURE


Podstawowe właściwości fizyczne powłoki CVD SIC

Podstawowe właściwości fizyczne powłoki CVD SIC
Nieruchomość
Typowa wartość
Struktura krystaliczna
FCC β faza polikrystaliczna, głównie (111) zorientowana
Gęstość powłoki SIC
3,21 g/cm³
SIC Twardość
2500 Vickers Twardość (500 g ładowanie)
Wielkość ziarna
2 ~ 10 mm
Czystość chemiczna
99,99995%
Pojemność cieplna
640 J · kg-1· K-1
Temperatura sublimacji
2700 ℃
Siła zginania
415 MPA RT 4-punktowy
Moduł Younga
430 GPA 4PT Bend, 1300 ℃
Przewodność cieplna
300 W · m-1· K-1
Rozbudowa termiczna (CTE)
4,5 × 10-6K-1

To półprzewodnik MOCVD Epitaksialne sklepy podatkowe

SiC Coating Graphite substrateMOCVD epitaxial wafer susceptor test
