Gan na odbiorniku EPI

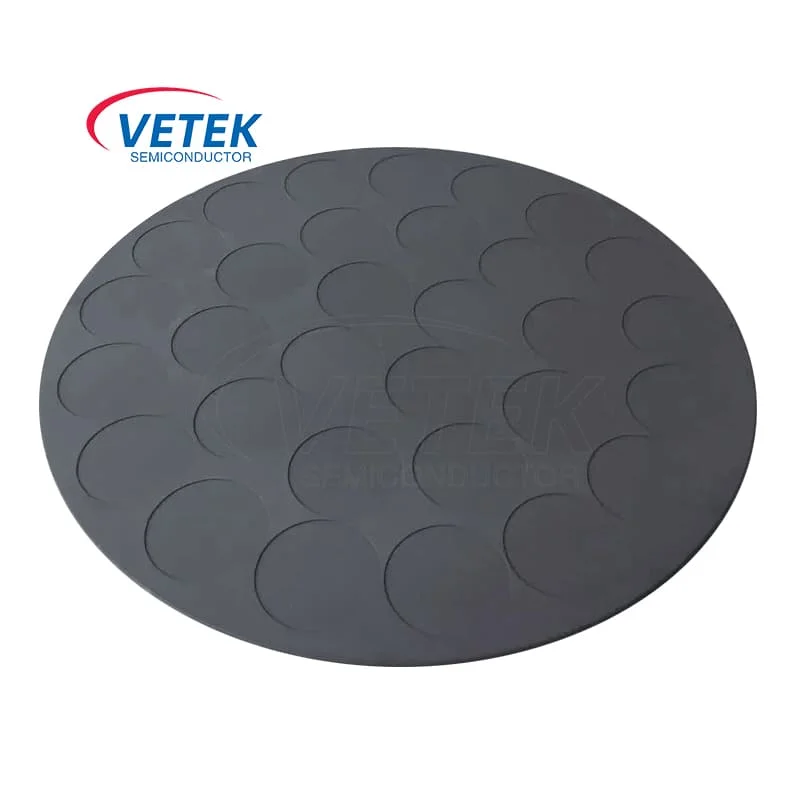

Jako profesjonalistaProducent półprzewodnikóww Chinach,To półprzewodnik Gan na odbiorniku EPIjest kluczowym elementem w procesie przygotowaniaGan on Sicurządzenia, a jego wydajność bezpośrednio wpływa na jakość warstwy epitaksjalnej. Przy powszechnym zastosowaniu GAN na urządzeniach SIC w elektronice energetycznej, urządzeniach RF i innych dziedzinach, wymagania dotycząceZatem odbiornik EPIstanie się coraz wyższy. Koncentrujemy się na zapewnianiu ostatecznych rozwiązań technologicznych i produktów dla branży półprzewodników i z zadowoleniem przyjmuje twoje konsultacje.

Ogólnie rzecz biorąc, role GAN na SIC EPI w stanie przetwarzania półprzewodników są następujące:

● Możliwość przetwarzania w wysokiej temperaturze: Gan na SIC EPI (GAN oparty na dysku epitaxialnym węgla węgla krzemowego) jest stosowany głównie w procesie wzrostu epitaksjalnego azotku galu (GAN), szczególnie w środowiskach o wysokiej temperaturze. Ten epitaksjalny dysk wzrostu może wytrzymać wyjątkowo wysokie temperatury przetwarzania, zwykle od 1000 ° C do 1500 ° C, co czyni go odpowiednim do wzrostu epitaksjalnego wzrostu materiałów GAN i przetwarzania substratów węgla krzemu (SIC).

● Doskonała przewodność cieplna: Podatnik SIC EPI musi mieć dobrą przewodność cieplną, aby równomiernie przenieść ciepło wytwarzane przez źródło grzewcze do podłoża SIC, aby zapewnić jednorodność temperatury podczas procesu wzrostu. Krzem krzemowy ma wyjątkowo wysoką przewodność cieplną (około 120-150 W/mk), a GAN na podatności na epitaksję SIC może prowadzić ciepło bardziej skutecznie niż tradycyjne materiały, takie jak krzemion. Ta cecha ma kluczowe znaczenie w procesie wzrostu epitaksjalnego azotków galu, ponieważ pomaga utrzymać jednolitość temperatury podłoża, poprawiając w ten sposób jakość i spójność folii.

● Zapobiegaj zanieczyszczeniu: Materiały i proces uzdatniania powierzchni GAN na podatności SIC EPI muszą być w stanie zapobiec zanieczyszczeniu środowiska wzrostu i uniknąć wprowadzenia zanieczyszczeń do warstwy epitaksjalnej.

Jako profesjonalny producentGan na odbiorniku EPI, Porowaty grafitIPłyta powłoki TACW Chinach Vetek Semiconductor zawsze nalega na świadczenie niestandardowych usług produktów i jest zaangażowany w zapewnianie branży najlepszych technologii i rozwiązań produktowych. Szczerze oczekujemy konsultacji i współpracy.
