CVD TAC Coating Teperrier
  • CVD TAC Coating TeperrierCVD TAC Coating Teperrier

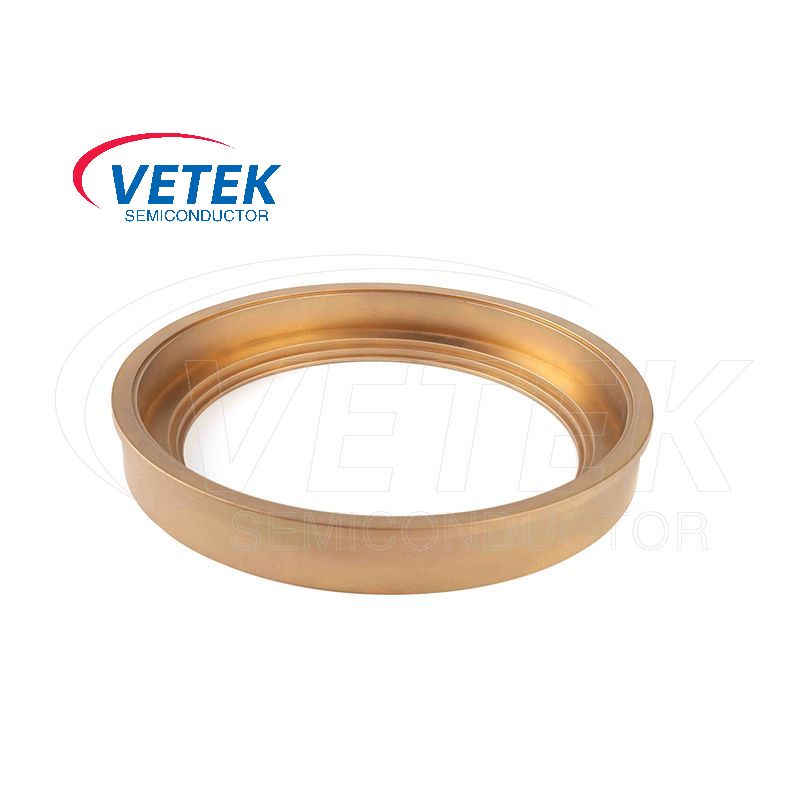

CVD TAC Coating Teperrier

Jako profesjonalny producent produktów i fabryka opłatek do przewoźnika CVD TAC w Chinach, Vetek Semiconductor CVD Lakier opłatek opłatek jest narzędziem do przenoszenia opłat specjalnie zaprojektowanych do środowisk wysokiej temperatury i korozyjnych w produkcji półprzewodnikowej. a nośnik opłatek do powłoki CVD TAC ma wysoką wytrzymałość mechaniczną, doskonałą odporność na korozję i stabilność termiczną, zapewniając niezbędną gwarancję produkcji wysokiej jakości urządzeń półprzewodników. Twoje dalsze zapytania są mile widziane.

Podczas procesu produkcji półprzewodników Vetek Semiconductor'sCVD TAC Coating Teperrierjest tacą używaną do przenoszenia płytek. Ten produkt wykorzystuje proces osadzania pary chemicznej (CVD) w celu pokrycia warstwy powłoki TAC na powierzchniPodłoże nośnika. Ta powłoka może znacznie poprawić utlenianie i odporność na korozję nośnika opłat, jednocześnie zmniejszając zanieczyszczenie cząstek podczas przetwarzania. Jest to ważny element w przetwarzaniu półprzewodnikowym.


Oferuje półprzewodnikCVD TAC Coating Teperrierskłada się z podłoża ipowłoka z węglikiem tantalu (TAC).


Grubość powłok węgla tantalu jest zazwyczaj w zakresie 30 mikronów, a TAC ma temperaturę topnienia nawet 3880 ° C, zapewniając jednocześnie doskonałą korozję i odporność na zużycie.


Materiał podstawowy przewoźnika jest wykonany z grafitu o dużej czystości lubwęglik krzemowy (sic), a następnie warstwa TAC (twardość Knoopa do 2000HK) jest pokryta na powierzchni przez proces CVD w celu poprawy odporności na korozję i wytrzymałość mechaniczną.


Podczas procesu wafla Vetek Semiconductor'sCVD TAC Coating TeperrierMoże odgrywać następujące ważne role:


1. Ochrona wafli

Ochrona fizyczna Przewoźnik służy jako fizyczna bariera między opłatą i zewnętrznymi źródłami uszkodzeń mechanicznych. Gdy wafle są przenoszone między różnymi urządzeniami do przetwarzania, takimi jak między komorą osadzania chemicznego (CVD) i narzędziem do trawienia, są one podatne na zarysowania i uderzenia. Nośnik waflowy CVD TAC ma stosunkowo twardą i gładką powierzchnię, która może wytrzymać normalne siły obsługi i zapobiegać bezpośredniemu kontaktowi między opłatą i ostrymi lub ostrymi obiektami, zmniejszając w ten sposób ryzyko fizycznego uszkodzenia wafli.

Ochrona chemiczna TAC ma doskonałą stabilność chemiczną. Podczas różnych etapów obróbki chemicznej w procesie opłat, takie jak trawienie na mokro lub czyszczenie chemiczne, powłoka CVD TAC może zapobiec bezpośrednim kontaktowi z materiałem nośnym. Chroni to przewoźnik płytek przed korozją i atakiem chemicznym, zapewniając, że żadne zanieczyszczenia nie są uwalniane z nośnika na wafle, utrzymując w ten sposób integralność chemii powierzchni opłat.


2. Wsparcie i wyrównanie

Stabilne wsparcie Przewoźnik płytki zapewnia stabilną platformę dla waflów. W procesach, w których wafle są poddawane środowiskom o wysokiej temperaturze lub środowisku wysokiego ciśnienia, na przykład w piecu o wysokiej temperaturze do wyżarzania, nośnik musi być w stanie równomiernie wspierać wafel, aby zapobiec wypaczeniu lub pęknięciu opłat. Właściwa konstrukcja i wysokiej jakości powłoka TAC nośnika zapewniają równomierny rozkład naprężeń w płytce, utrzymując jego płaskość i integralność strukturalną.

Dokładne dopasowanie wyrównania ma kluczowe znaczenie dla różnych procesów litografii i osadzania. Przewoźnik opłat został zaprojektowany z precyzyjnymi funkcjami wyrównania. Powłoka TAC pomaga utrzymać dokładność wymiarową tych cech wyrównania w czasie, nawet po wielu zastosowaniach i ekspozycji na różne warunki przetwarzania. Zapewnia to, że wafle są dokładnie umieszczone w urządzeniach przetwarzających, umożliwiając precyzyjne wzornictwo i nakładanie materiałów półprzewodnikowych na powierzchni opłat.


3. Transfer ciepła

Jednolity rozkład ciepła w wielu procesach opłat, takich jak utlenianie termiczne i CVD, precyzyjna kontrola temperatury jest niezbędna. Nośnik opłatek do powłoki CVD TAC ma dobre właściwości przewodności cieplnej. Podczas operacji ogrzewania może równomiernie przenieść ciepło do wafla i usunąć ciepło podczas procesów chłodzenia. Ten jednolity transfer ciepła pomaga zmniejszyć gradienty temperatury przez wafel, minimalizując naprężenia termiczne, które mogą powodować wady w urządzeniach półprzewodnikowych wytwarzanych na waflu.

Ulepszone ciepło - Wydajność transferu powłoka TAC może poprawić ogólną charakterystykę ciepła - przenoszenia nośnika. W porównaniu z niepowlekanymi nośnikami lub nosicielami z innymi powłokami powierzchnia powłoki TAC może mieć bardziej korzystną powierzchnię - energię i konsystencję wymiany ciepła z otaczającym środowiskiem i samym waflem. Powoduje to bardziej wydajne transfer ciepła, który może skrócić czas przetwarzania i poprawić wydajność produkcji procesu produkcji opłat.


4. Kontrola zanieczyszczenia

Niskie - właściwości outgassingowe powłoka TAC zazwyczaj wykazuje zachowanie o niskim poziomie, co jest kluczowe w czystym środowisku procesu wytwarzania opłat. Outgassing substancji lotnych z nośnika opłat może zanieczyścić powierzchnię opłat i środowisko przetwarzania, co prowadzi do awarii urządzenia i zmniejszenia wydajności. Niski charakter powłoki CVD TAC zapewnia, że ​​przewoźnik nie wprowadza niepożądanych zanieczyszczeń do tego procesu, utrzymując wymagania o wysokiej czystości produkcji półprzewodników.

Cząsteczka - wolna powierzchnia gładka i jednolita natura powłoki CVD TAC zmniejsza prawdopodobieństwo wytwarzania cząstek na powierzchni nośnej. Cząstki mogą przylegać do wafla podczas przetwarzania i powodować wady w urządzeniach półprzewodnikowych. Minimalizując wytwarzanie cząstek, przewoźnik opłatek do powłoki TAC pomaga poprawić czystość procesu produkcji opłat i zwiększyć wydajność produktu.




Powłoka z węglika tantalu (TAC) na mikroskopijnym przekroju:


Tantalum carbide (TaC) coating on a microscopic cross-section 1Tantalum carbide (TaC) coating on a microscopic cross-section 2Tantalum carbide (TaC) coating on a microscopic cross-section 3Tantalum carbide (TaC) coating on a microscopic cross-section 4



Podstawowe właściwości fizyczne powłoki CVD TAC


Fizyczne właściwości powłoki TAC
Gęstość powłoki TAC
14.3 (g/cm³)
Specyficzna emisyjność
0.3
Współczynnik rozszerzalności cieplnej
6.3*10-6/K
TAC Twardość (HK)
2000 HK
Opór
1 × 10-5Ohm*cm
Stabilność termiczna
<2500 ℃
Zmiany wielkości grafitu
-10 ~ -20um
Grubość powłoki
≥20um typowa wartość (35um ± 10um)

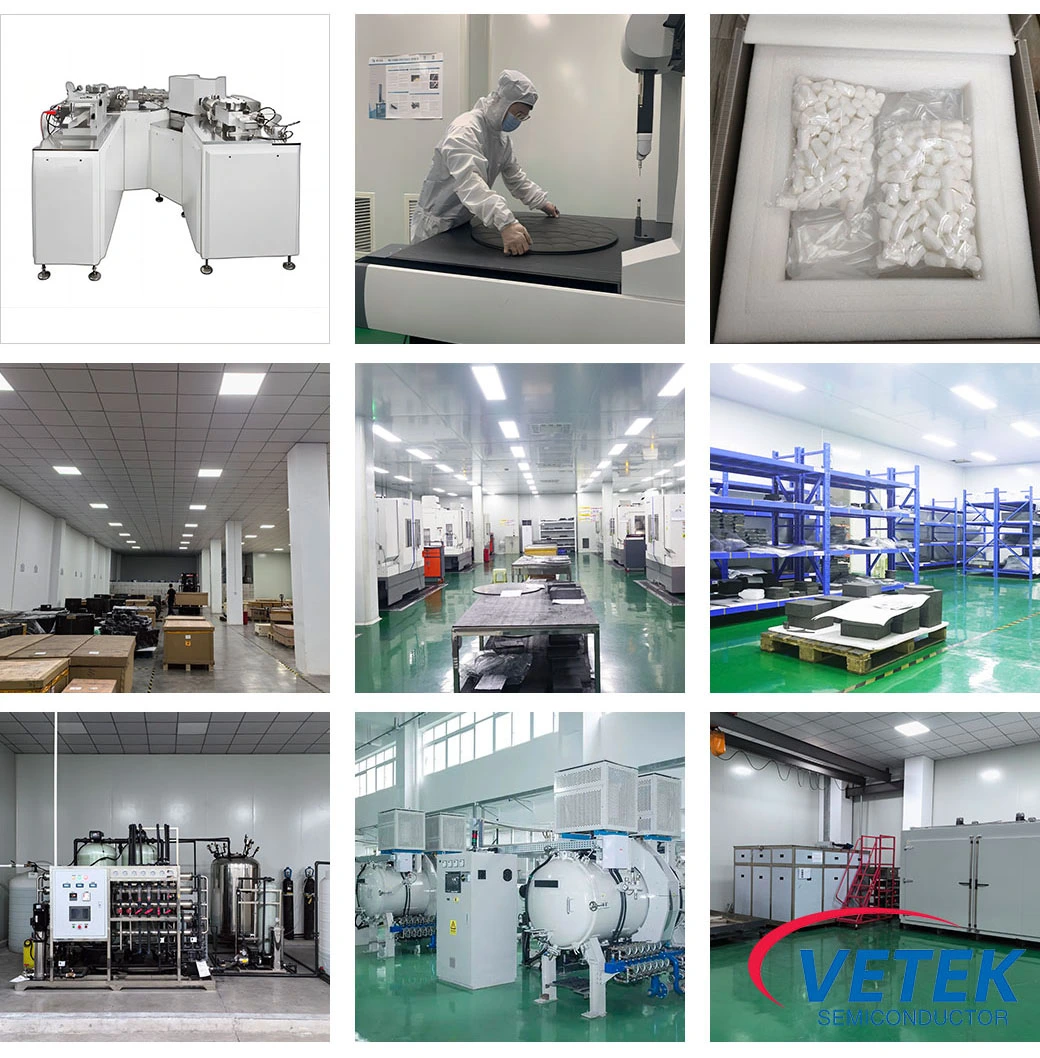

To półprzewodnikCVD TAC Coating Wafel Production Production Sklepy:

VeTek Semiconductor CVD TaC Coating Wafer Carrier production shops




Gorące Tagi: CVD TAC Coating Teperrier
