Paleta z kompozytu węglowego PECVD

Vetek Semiconductor od wielu lat koncentruje się na badaniach i rozwoju i produkcji materiałów opartych na emisji dwutlenku węgla. Nasza kompozytowa paleta PECVD z węgla jest wykonana z włókna węglowego o wysokiej gęstości, która ma doskonałą oporność na wysoką temperaturę, dobre właściwości mechaniczne i doskonałą stabilność chemiczną i odgrywa niezastąpioną rolę w procesie fotowoltaicznego PECVD. Z niecierpliwością oczekujemy Twojego zapytania i nawiązania długoterminowego partnerstwa strategicznego z Tobą w celu wspólnie promowania postępu technologicznego i rozwoju przemysłowego.
Wyślij zapytanie
Opis produktu

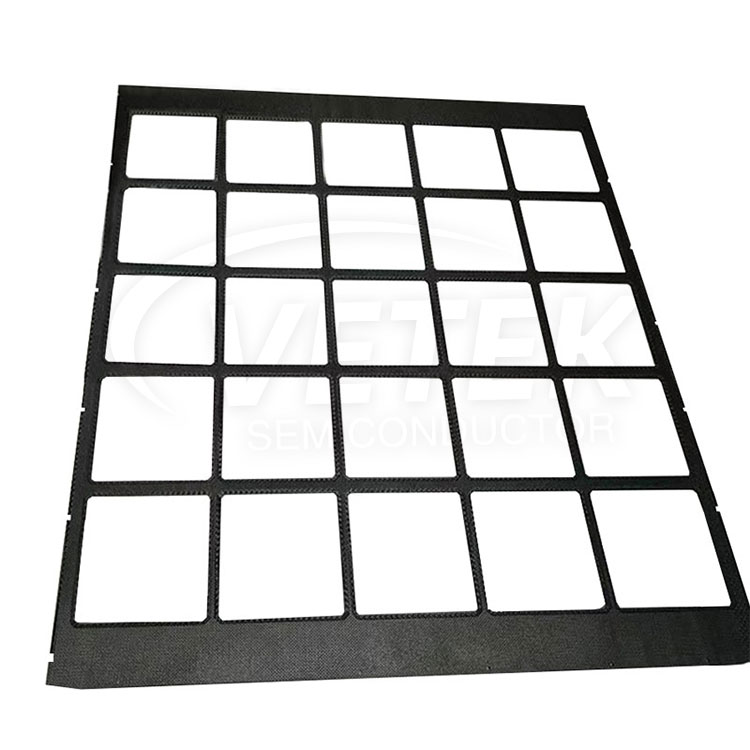

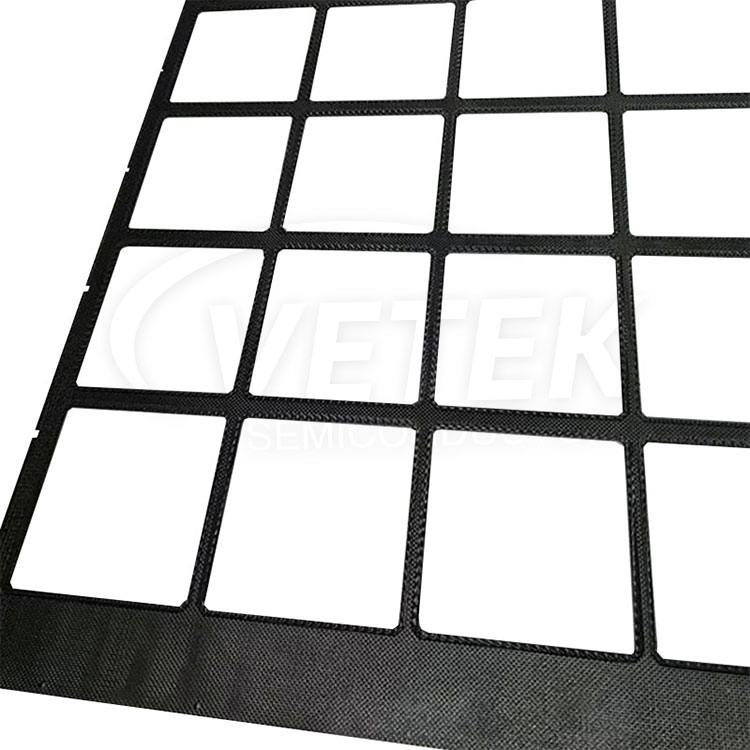

Paleta PECVD z węglem węglowym

Paleta PECVD z węglową węglową wykonaną w Chinach z półprzewodnika Vetek, która jest jednym z producentów i dostawców w Chinach. Kup paletę PECVD z węgla węglowego

z niską ceną z naszej fabryki. Mamy własne marki, a także wspieramy masę. Witamy, aby kupić produkt rabatowy, który jest od nas najnowszy i wysokiej jakości.

Paleta VeTek Semiconductor Carbon Composite PECVD charakteryzuje się lekkością, wysoką wytrzymałością i elastycznością, produkt może wytrzymać wysoką temperaturę 2000 ℃ i ma doskonałą wydajność. Do pojazdu do powlekania próżniowego plazmowego PECVD. Firma VeTek Semiconductor specjalizuje się w dostarczaniu materiałów grafitowych i powiązanych precyzyjnych produktów grafitowych dla przemysłu półprzewodników elektronicznych i fotowoltaiki, ram z grafitowych łodzi i płyt do urządzeń do przetwarzania ogniw słonecznych (PECVD), pola gorącego z polikrystalicznego krzemu wlewkowego, materiałów kompozytowych C/C i filcu grafitowego do izolacja termiczna i inne produkty


Dane techniczne kompozytu węglowego/węglowego

Dane techniczne kompozytu węglowego/węglowego
Indeks Jednostka Wartość
Gęstość luzem G/cm3 1,40 ~ 1,50
Zawartość węgla % ≥98,5 ~ 99,9
Popiół Ppm ≤65
Przewodność cieplna (1150 ℃) W/m.k 10 ~ 30
Wytrzymałość na rozciąganie MPA 90 ~ 130
Siła zginania MPA 100 ~ 150
Wytrzymałość na ściskanie MPA 130 ~ 170
Wytrzymałość na ścinanie MPA 50 ~ 60
Siła ścinania interlaminarnego MPA ≥13
Rezystywność elektryczna Och, mm2/M 30 ~ 43
Współczynnik rozszerzalności cieplnej 106/K 0,3 ~ 1,2
Temperatura przetwarzania ℃ ≥2400 ℃
Jakość wojskowa, pełne chemiczne osadzanie pary pieców, importowane z włókna węglowego Toray T700 Wstępnie tkane igły 3D,
specyfikacja materiału: maksymalna średnica zewnętrzna 2000 mm, grubość ścianki 8-25 mm, wysokość 1600 mm

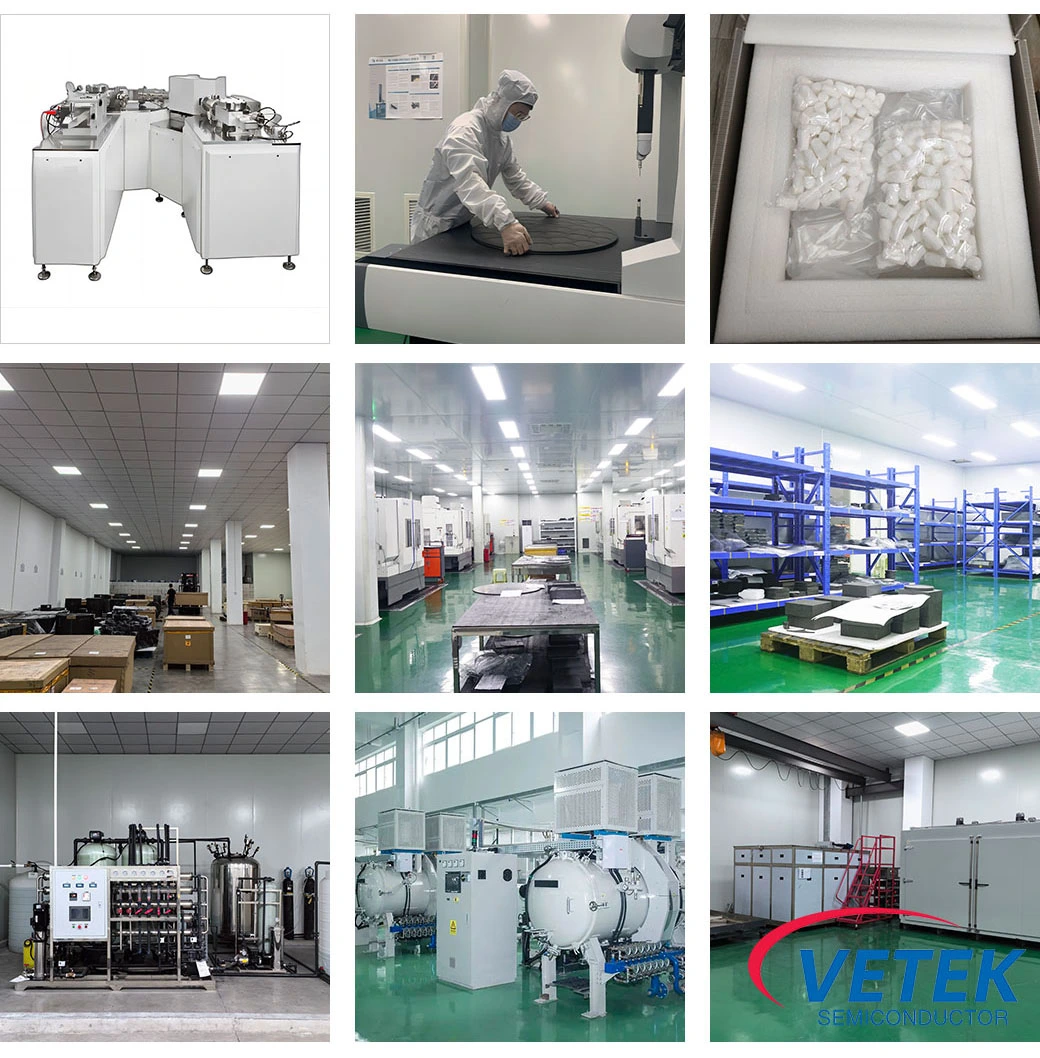

Sklep produkcyjny półprzewodników VeTek:

VeTek Semiconductor Production Shop


Gorące Tagi: Paleta z kompozytu węglowego PECVD
