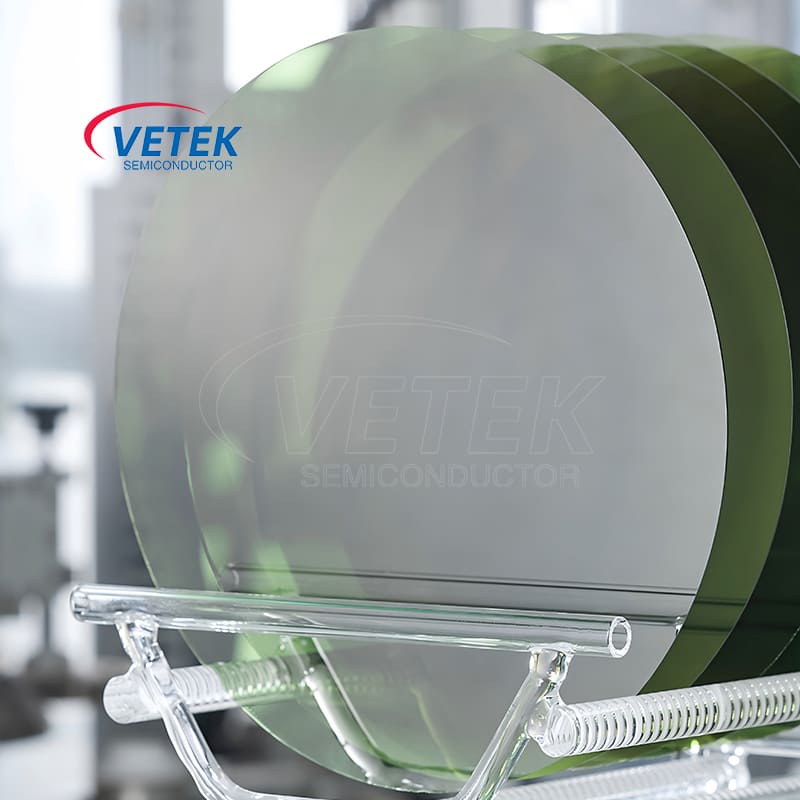

Podłoże SIC typu izolacyjnego 4H

Wafel SIC odgrywa wiele kluczowych ról w procesie przetwarzania półprzewodnikowego. W połączeniu z wysoką rezystywnością, wysoką przewodnością cieplną, szerokim gatunkiem i innymi właściwościami, jest szeroko stosowany w polach o wysokiej częstotliwości, wysokiej mocy i wysokiej temperaturze, szczególnie w aplikacjach mikrofalowych i RF. Jest to niezbędny produkt składowy w procesie produkcji półprzewodników.

Główna zaleta

1. Doskonałe właściwości elektryczne

Wysokie krytyczne rozkładanie elektryczne (około 3 mV/cm): około 10 razy wyższe niż krzem może obsługiwać wyższe napięcie i cieńszą konstrukcję warstwy dryfu, znacznie zmniejszyć oporność, odpowiedni dla urządzeń mocy wysokiego napięcia.

Właściwości pół-insulatorów: Wysoka rezystywność (> 10^5 Ω · cm) poprzez domieszkowanie wanadu lub kompensację defektu wewnętrznego, odpowiednie dla urządzeń RF o wysokiej częstotliwości, niskiej straty (takich jak HEMT), zmniejszanie pasożytniczych działań pojemności.

2. Stabilność termiczna i chemiczna

Wysoka przewodność cieplna (4,9 W /cm · k): Doskonała wydajność rozpraszania ciepła, obsługuje prace w wysokiej temperaturze (teoretyczna temperatura robocza może osiągnąć 200 ℃ lub więcej), zmniejszyć wymagania dotyczące rozpraszania ciepła systemowego.

Bezwładność chemiczna: obojętność dla większości kwasów i zasad, silna odporność na korozję, odpowiednia dla trudnego środowiska.

3. Struktura materiału i jakość kryształów

Struktura politypiczna 4H: Struktura sześciokątna zapewnia wyższą mobilność elektronów (np. Mobilność elektronów podłużnych około 1140 cm²/v · s), która jest lepsza od innych struktur politypicznych (np. 6H-SIC) i jest odpowiednia dla urządzeń o wysokiej częstotliwości.

Wysokiej jakości wzrost epitaksjalny: Heterogeniczne folie epitaksjalne o niskiej defekcie (takie jak warstwy epitaxialne na podłożach kompozytowych ALN/SI) można osiągnąć za pomocą technologii CVD (chemiczne osadzanie się z osadzania się pary), poprawę niezawodności urządzenia.

4. Kompatybilność procesu

Kompatybilny z procesem krzemu: warstwa izolacyjna SiO₂ może być tworzona poprzez utlenianie termiczne, co jest łatwe do zintegrowania urządzeń procesowych na bazie krzemowej, takich jak MOSFET.

Optymalizacja kontaktu omowego: Zastosowanie procesu stopu wielowarstwowego (takiego jak Ni/Ti/Pt) zmniejsz oporność kontaktową (taką jak rezystancja kontaktu NI/SI/AL tak niska jak 1,3 × 10^-4 Ω · cm), poprawić wydajność urządzenia.

5. Scenariusze aplikacji

Elektronika energetyczna: Służy do produkcji diod Schottky (SBD), modułów IGBT itp., Obsługując wysokie częstotliwości przełączania i niskie straty.

Urządzenia RF: odpowiednie dla stacji bazowych 5G, radaru i innych scenariuszy wysokiej częstotliwości, takich jak urządzenia Algan/Gan Hemt.

Vetek Semiconductor nieustannie realizuje wyższą jakość kryształów i jakość przetwarzania, aby zaspokoić potrzeby klientów.4-calowyI6-calowyProdukty są dostępne i8-calowyProdukty są opracowywane.

Półinakujące podłoże SIC Podstawowe specyfikacje produktu:

Półinakujące specyfikacje jakości kryształu SIC:

Metoda i terminologia wykrywania substratu 4H typu izolacyjnego SIC:
