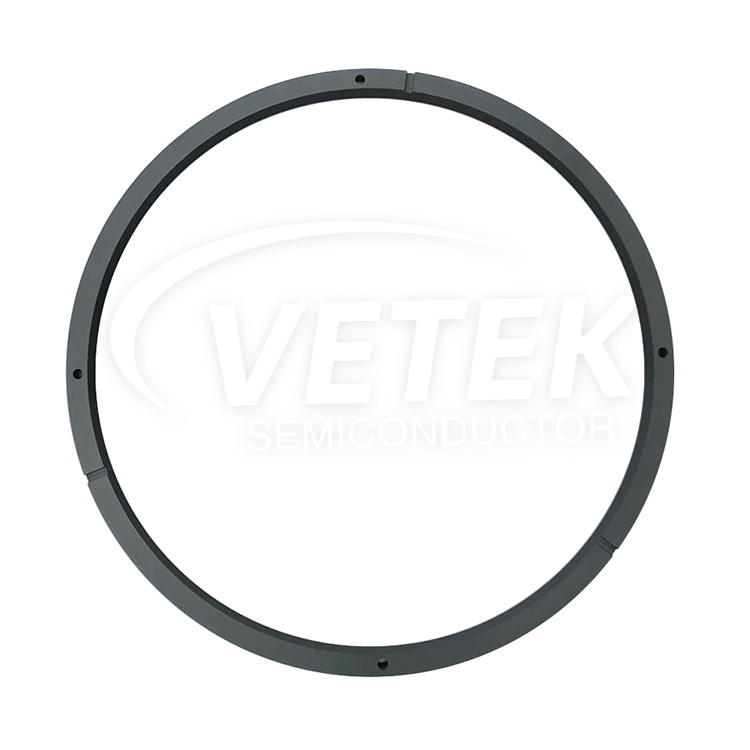

SIC Coating Collector Bottom

Vetek Semiconductor jest producentem zaangażowanym w zapewnianie wysokiej jakościPowłoka CVD TACoraz CVD SIC Coating Collector Bottom i ściśle współpracuj ze sprzętem Aixtron, aby zaspokoić potrzeby naszych klientów. Niezależnie od tego, czy jest to optymalizacja procesu, czy rozwój nowego produktu, jesteśmy gotowi zapewnić Ci wsparcie techniczne i odpowiedzieć na wszelkie pytania.

Funkcja rdzenia produktu

Gwarancja stabilności procesu

Kontrola gradientu temperatury: ± 1,5℃/cm@1200℃

Optymalizacja pola przepływu: Specjalna konstrukcja kanału powoduje, że rozkład gazu reakcji do 92,6%

Mechanizm ochrony sprzętu

Podwójna ochrona:

Bufor do wstrząsu termicznego: wytrzymaj 10 ℃/s szybka zmiana temperatury

Przechwycenie cząstek: pułapkowanie> 0,3 μm cząstki osadu

W dziedzinie najnowocześniejszej technologii

Cała kontrola jakości procesu

System identyfikowalności produkcji

Źródło surowców: grafit Tokai/Toyo z Japonii, grafit SGL z Niemiec

Digital Twin Monitoring: Każdy komponent jest dopasowany do niezależnej bazy danych parametrów procesu

Scenariusz aplikacji:

Produkcja półprzewodników trzeciej generacji

Scenariusz: 6-calowy wzrost epitaxialny SIC (kontrola grubości 100-150 μm)

Model kompatybilny: AIXtron G5 WW/CRIUS II

Dzięki zastosowaniu kolekcjonera powlekanego Aixtron SIC, kolekcjonera kolekcjonera i SIC powlekanych, zarządzania termicznego i ochrony chemicznej w procesach produkcyjnych półprzewodników, można zoptymalizować środowisko wzrostu folii, a jakość i spójność filmu można poprawić. Połączenie tych elementów w urządzeniach AIXtron zapewnia stabilne warunki procesu i wydajną produkcję półprzewodników.

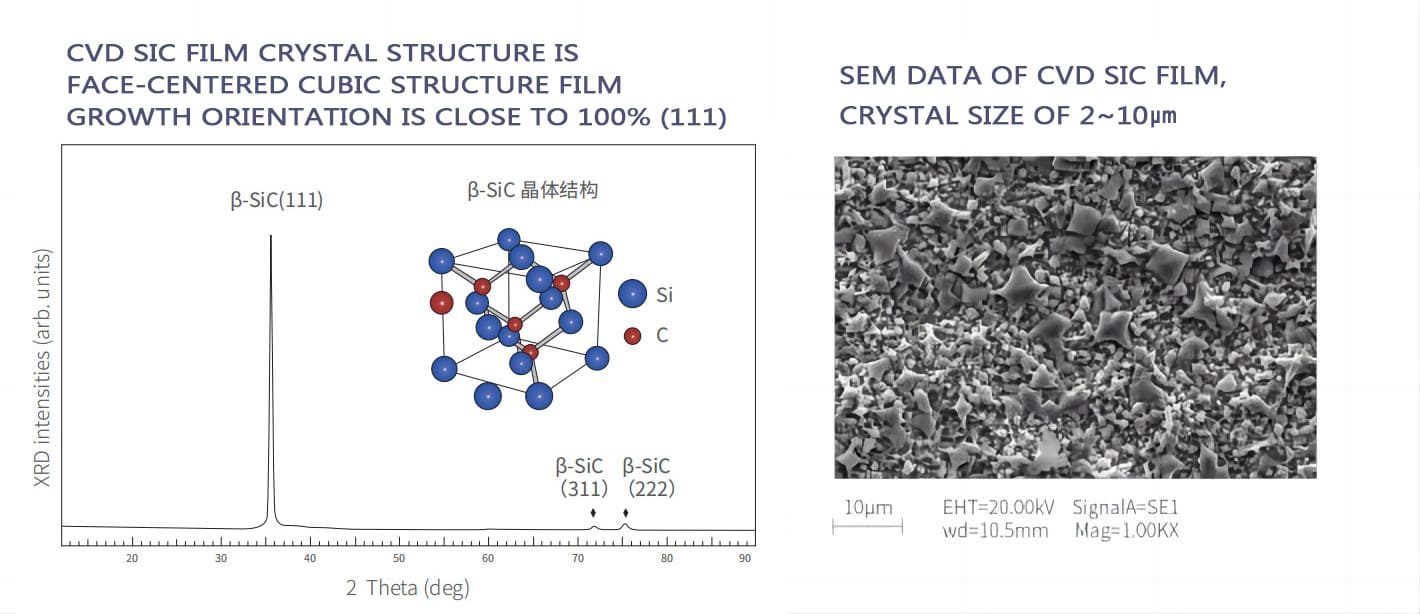

Dane SEM z filmu CVD SIC
